Expresslieferung möglich

BAER HSSG Handgewindebohrer 2-tlg. Satz UNF 1'' x 12 - LINKS

92,70 €*

Preise inkl. MwSt. zzgl. Versandkosten

Ab Lager

Versand am gleichen Tag bei Bestellung innerhalb von 3 Std. 28 Min.

Für diesen Artikel ist zusätzlich auch Expressversand möglich

Artikel-Nr. 150302011
EAN 4058462047343
Produktinformationen

BAER HSSG Handgewindebohrer 2-tlg. Satz UNF 1'' x 12 - LINKS

Der linksschneidende Handgewindebohrer-Satz besteht aus zwei Gewindebohrern und ermöglicht dir mit deutlich verringerter Bruchgefahr ein fertiges Links-Gewinde zu schneiden. Ein Linksgewinde wird gegen den Uhrzeigersinn zugedreht. Auch der Links-Gewindeschneider bzw. Links-Gewindebohrer wird gegen den Uhrzeigersinn betätigt.
Der Vorteil von zweiteiligen Handgewindebohrern ist, dass sich die jeweiligen Teile eines Satzes die Schneidleistung teilen: Der Vorschneider (mit einem Ring gekennzeichnet) trägt 65 Prozent des Gewindeprofils ab und der und bringt das Gewinde in Form. Der Fertigschneider hat keine Ringmarkierung und schneidet das restliche Gewindeprofil um das 100% vollwertige und nutzbare Gewinde herzustellen. Durch die Arbeitsteilung der beiden Gewindebohrer ist es leichter ein gerades und sauberes Gewinde von Hand zu schneiden.
Im Vergleich zum Maschinengewindebohrer, hat der Handgewindebohrer einen kurzen Schaft. So kannst du Innengewinde von Hand schneiden, ohne dabei zu verkanten und lässt sich mit Windeisen, Werkzeugratschen oder anderen Haltewerkzeugen mit Vierkantaufnahme betätigen.
Das Gewinde kann in ein vorgebohrtes Kernloch geschnitten werden.
Durch den kurzen Anschnitt des Fertigschneiders ist der Handgewindebohrer-Satz zuverlässig und universell für Durchgangslöcher und Sacklöcher einsetzbar.
In der Regel werden zweiteilige Handgewindebohrer-Sätze für Feingewinde mit kleinerer Steigung als beim Grobgewinde verwendet, da die Gewindeprofilfläche kleiner ist als bei Grobgewinden und die Krafteinwirkungen auf die Gewindeschneider kleiner sind.

Baumasse

Durchmesser 1"
Nenndurchmesser in Zoll 1
Nenndurchmesser in mm 25,4
Steigung 12
Steigung in mm 2,117
Abmessung UNF 1" x 12

Eigenschaften

Produktgruppe Gewindebohrer
Produktart Handgewindebohrer-Sätze
Gewindenorm UNF: Amerikanisches Feingewinde Unified National Fine nach ANSI B1.1
Toleranz 2B
Richtung Links
Standard DIN 352
Material HSSG blank
Zugfestigkeit bei Raumtemperatur bis 900 N/mm² | 27,1 HRC

Kernloch: 23,25 mm
Kernloch
23,25 mm
Bild Lochtyp: https://media.baer.tools/media/vector/19/52/9d/durchgangsloch_und_sackloch.svg
Lochtyp
Durchgangs- und Sackloch bis 2 x D
Bild Form: https://media.baer.tools/media/vector/3f/1d/45/gewindebohrer_gerade_nuten.svg
Form / Geometrie
Form C gerade genutet
Bild Anschnitt: https://media.baer.tools/media/vector/59/5d/26/gewindebohrer_anschnitt.svg
Anschnitt
2-3 Gänge
Bild Spanabfuhr
Spanabfuhr
Findet kaum statt. Späne bleiben in Nuten.
Bild Kühlung: https://media.baer.tools/media/vector/41/a7/9a/gewindebohrer_aussenkuehlung.svg
Kühlung
Außenkühlung und -Schmierung
Bild Material: https://media.baer.tools/media/vector/c8/8d/2f/gewindebohrer_blank.svg
Material
HSSG blank
Bild Zugfestigkeit: https://media.baer.tools/media/vector/c0/4a/39/zugfestigkeit.svg
Zugfestigkeit bei Raumtemperatur
bis 900 N/mm² | 27,1 HRC
Toleranz: 2B
Toleranz
2B

Einsatzzwecke

  • Gut zerspanbare Werkstoffe bis 900 N/mm²
  • Unlegierte und niedriglegierte Stähle

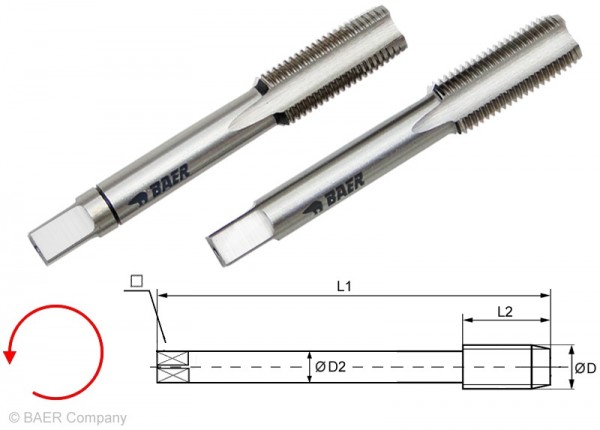

Technische Zeichnung

D1 UNF 1'' x 12
D2 18 mm
L1 100 mm
L2 40 mm
Durchmesser 1"
Vierkant 14,5 mm

Anwendung – Beispielmaterialien Gewindebohrer

Baustähle unlegiert
1.0035S185 (St33)
1.0036S235JRH
1.0038RSt37-2
1.0039S235JRG1+CR
1.0044St44-2
1.0060E335 (St60-2)
1.0116St37-3
1.0570St 52-3
Baustähle legiert
1.541515Mo3
1.542316Mo5
1.562214Ni6
1.733513CrMo44
1.733716CrMo44
1.771514MoV63
Automatenstähle
1.07119S20
1.07159SMn28
1.071811SMnPb30
1.072110S20
1.072315S20
1.072635S20
1.07379SMnPb36
1.075860SPb20
Einsatzstähle
1.0401(C15)
1.701617CR3
1.713116MnCr5
1.591915CrNi6
Vergütungsstähle unlegiert
1.0402C 22
1.1151C22E (Ck22)
1.0503C 45
1.1191C45E (Ck45)
Stahlguss
1.0420GS-38
1.5419GS-22 Mo 4
1.6750GS-20 NiCrMo3 7
1.7357 GS-17 CrMo 5 5
Temperguss
0.8145EN-GJMB 450-6
0.8170EN-GJMB 700-2
0.8045EN-GJMW-450-7
0.8055EN-GJMW-550-4
Reinkupfer niedriglegiert
2.0240CuZn15
2.0265CuZn30
Messing kurzspanend
2.0401CuZn39Pb3
Messing langspanend
2.0321CuZn37
2.0335CuZn36
2.0360CuZn40
Aluminium Guss Si > 5-12 %
3.2161G-AlSi8Cu3
3.2163G-AlSi9Cu3
3.2381G-AlSi10Mg
3.2583G-AlSi12(Cu)
Gusseisen mit Lamellengraphit
0.6010EN-GJL 100 (GG-10)
0.6020EN-GJL 200 (GG -20)
0.6025EN-GJL 250 (GG-25)
0.6030EN-GJL 300 (GG -30)
Kupfer-Zinn-Legierung (Bronze) kurzspanend
2.1090.01G-CuSn7ZnPb
2.1086.01G-CuSn10Zn
2.1097G-CuSn5ZnPb
Reinkupfer, niedriglegiertes Kupfer
2.0240CuZn15
2.0265CuZn30
