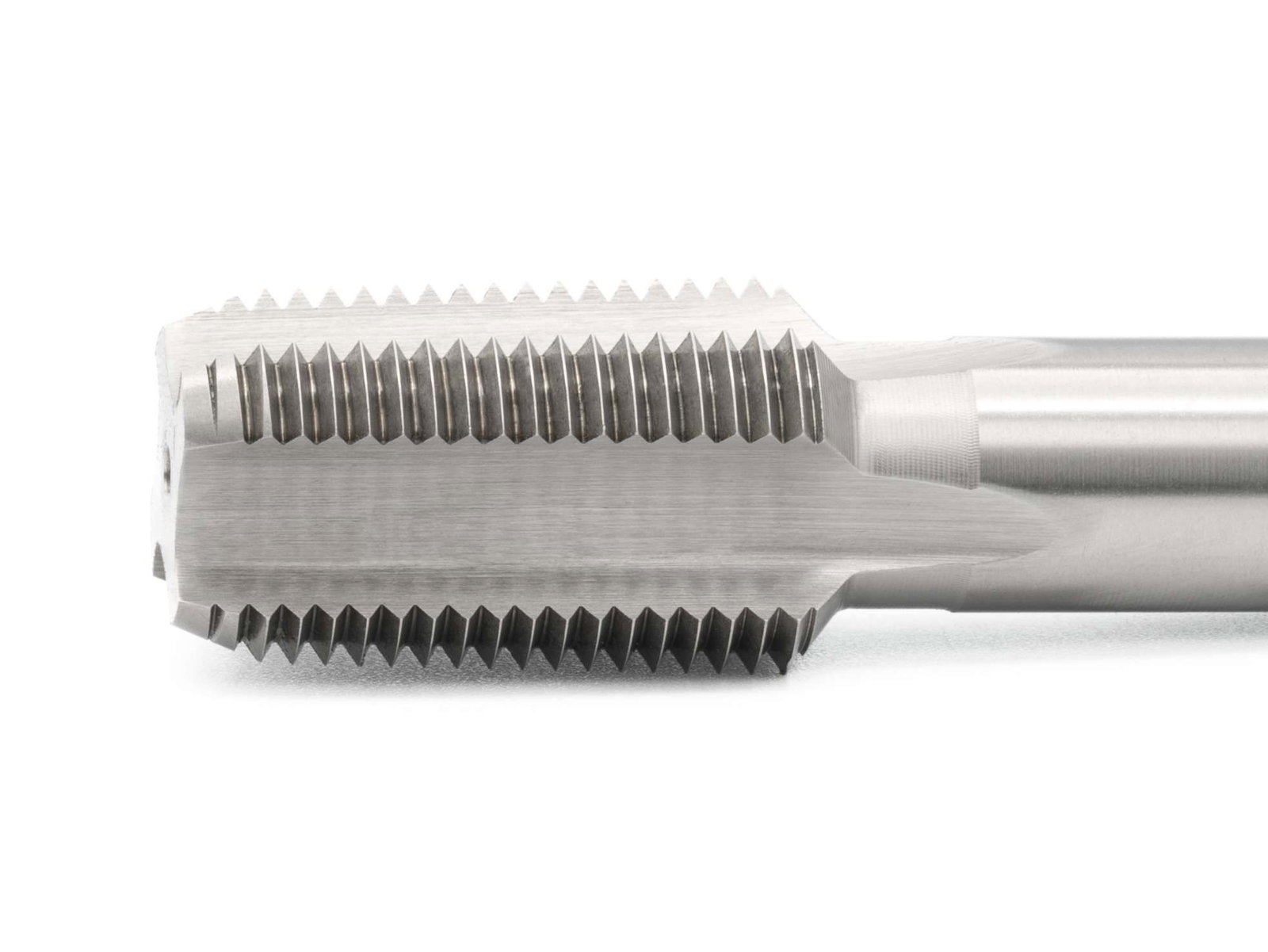

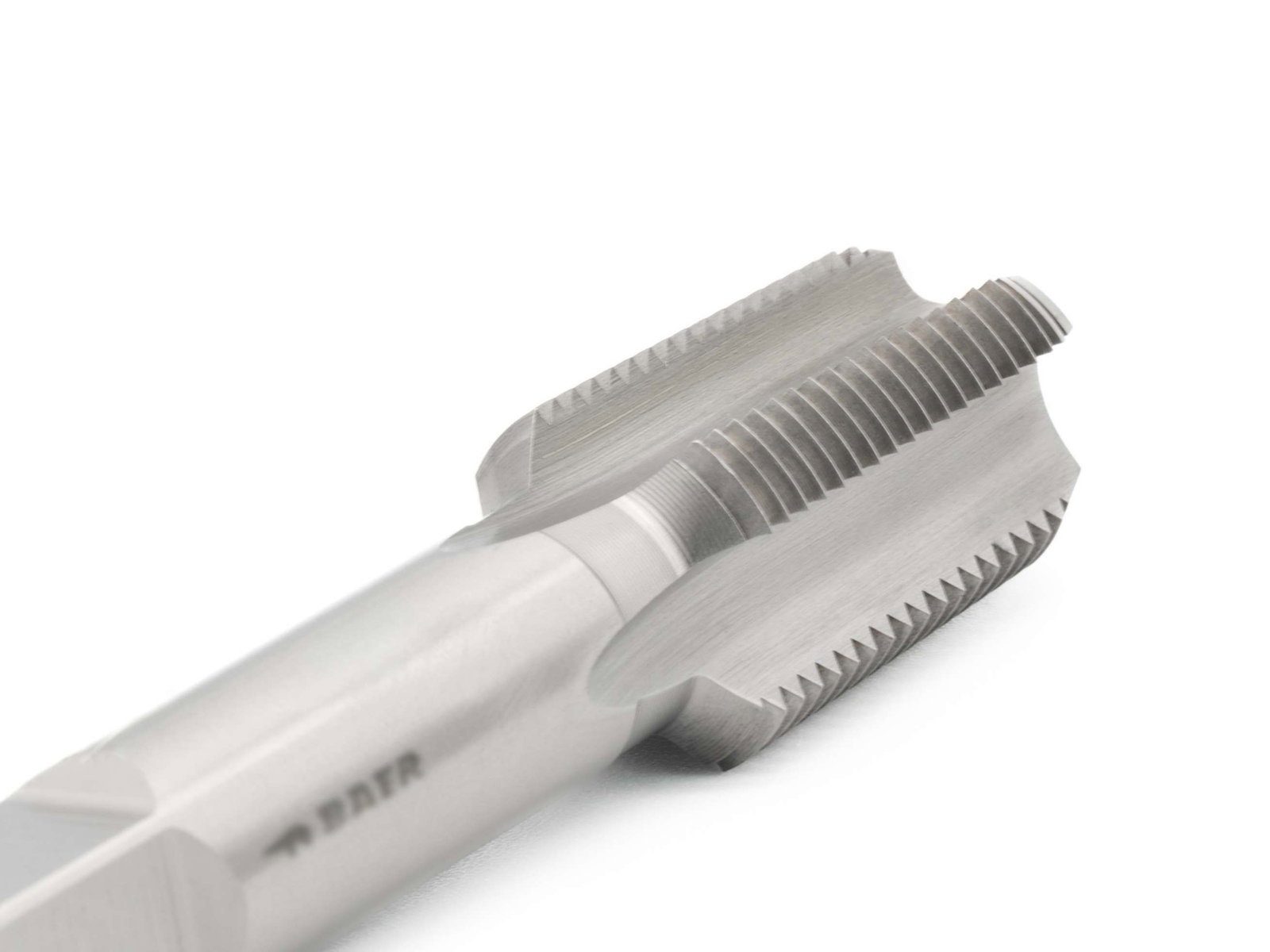

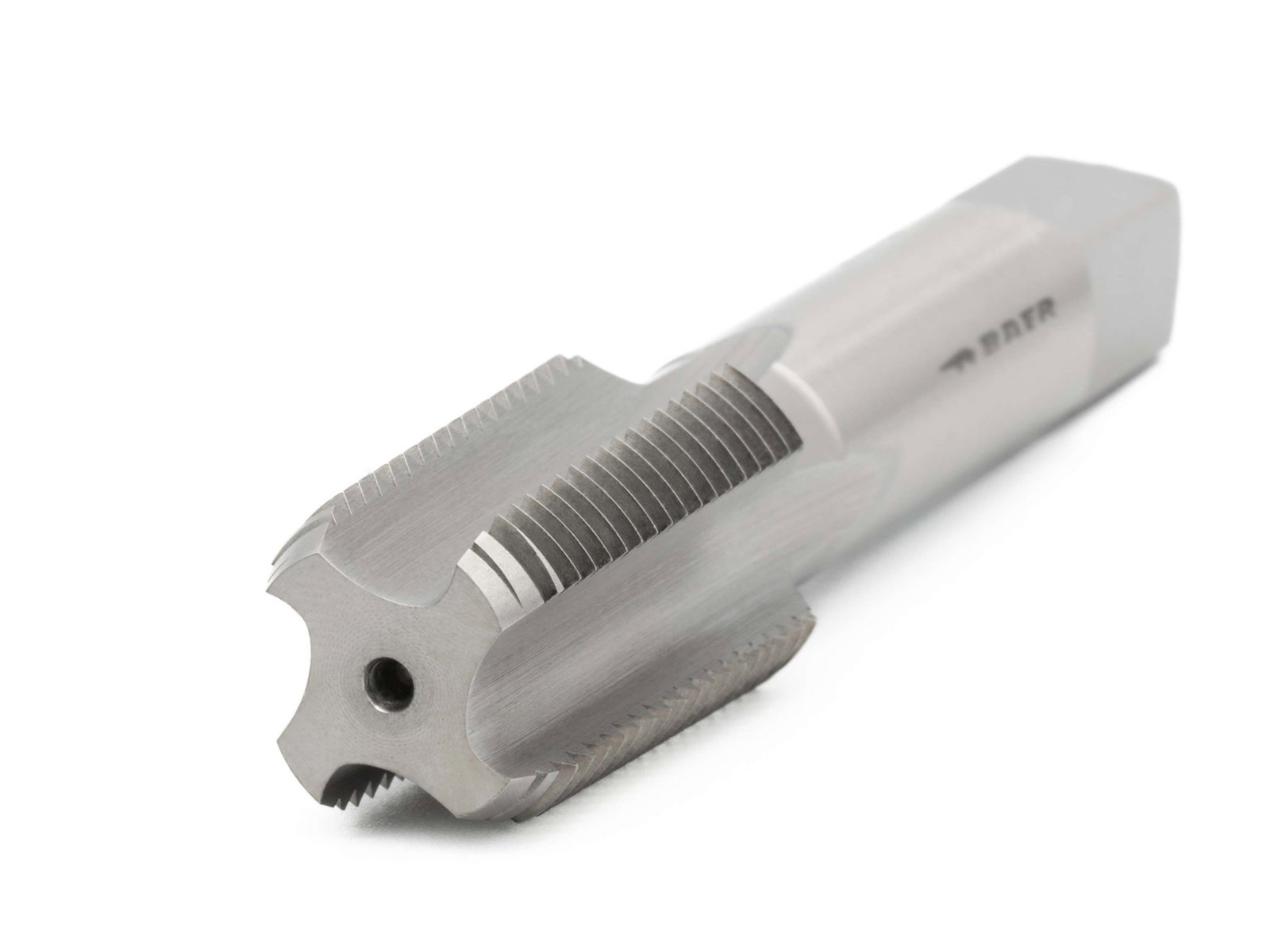

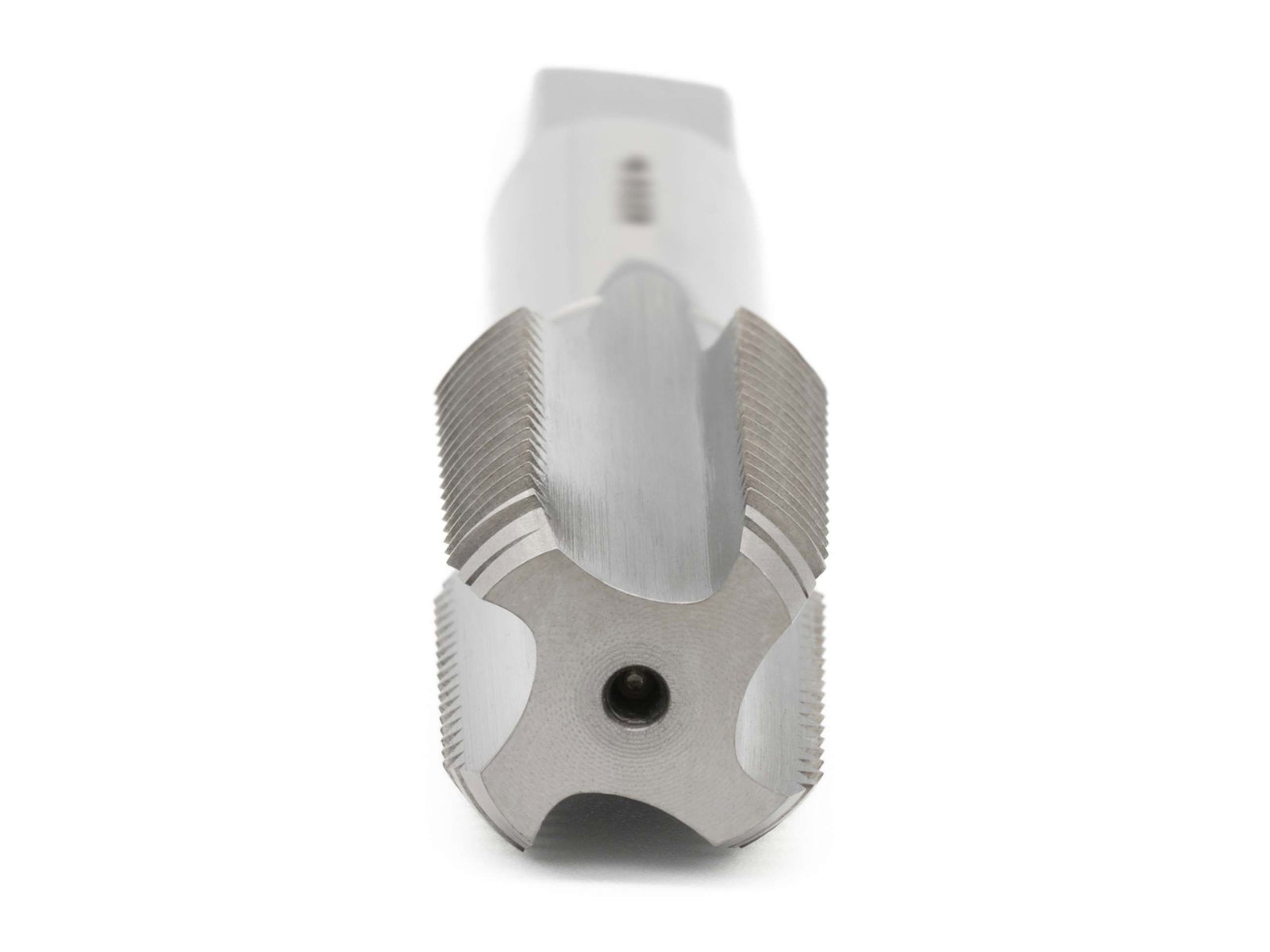

Maschio a macchina corto BAER HSSG Forma C - NPT 1/8 x 27 - SINISTRA
33,51 €
Prezzi incl. IVA più costi di spedizione più costi di spedizione
Spedizione gratuita da 39 € (in Germania)
Disponibile
Maschio a macchina corto BAER HSSG Forma C - NPT 1/8 x 27 - SINISTRA
Questo rubinetto a taglio sinistrorso a una sola scanalatura ti permette di tagliare una filettatura sinistrorsa finita in un solo passaggio con un solo utensile, anche a mano. In questo modo è possibile tagliare una filettatura interna esatta in modo rapido a mano o semi-professionale a macchina.
Rispetto al rubinetto a macchina, maschio a macchina corto ha un gambo corto. Questo ti permette di tagliare la filettatura interna a mano senza incepparti e può essere utilizzato con chiavi per rubinetti, cricchetti o altri utensili con attacco quadro.
La filettatura può essere tagliata in un foro centrale preforato e non richiede alcun lavoro di preparazione con un rubinetto conico (n. 1) o un rubinetto intermedio (n. 2).
Questo rubinetto interno offre chiaramente un vantaggio in termini di prezzo rispetto al set di rubinetti manuali, in quanto non hai più bisogno di due o tre rubinetti per filettare, ma solo di un rubinetto. L'elevato risparmio di tempo aumenta inoltre in modo significativo l'efficienza della filettatura.
Grazie allo smusso corto e alle scanalature diritte, il truciolo viene assorbito principalmente dalle scanalature e non viene rimosso durante il taglio. Si consiglia di rimuovere il truciolo dalle scanalature con una spazzola, aria compressa o simili dopo ogni filettatura per evitare che il truciolo si blocchi. Questa forma di smusso rende il rubinetto affidabile e universalmente applicabile per fori passanti e fori ciechi.
Dimensioni
| Diametro H |
NPT 1/8 x 27 |
|---|---|
| Diametro nominale in mm |
10,24 |
| Inclinazione |
27 |
| Inclinazione in mm |
0,94 |
| Quadrato |
5,5 mm |
| Utilizzare per |
1/8 |
Caratteristiche
| Direzione |
A sinistra |
|---|---|
| Filettatura standard |
NPT: filettatura nazionale o filettatura americana secondo ANSI B 1.20.1 |
| Gruppo di prodotti |
Maschietto |
| Resistenza alla trazione a temperatura ambiente |
bis 900 N/mm² | 27,1 HRC |
| Tabella A |
HSSG lucido |
| Tipo di prodotto |
Maschi da taglio |
| Tolleranza |
medio |
| standard |
Werksnorm |
Informazioni tecniche - Maschi a vite
8.5 mm
Foro passante e foro cieco fino a 2 x D
Forma C scanalata diritta
2-3 marce
Non avviene quasi mai. I trucioli rimangono nelle scanalature.
Raffreddamento e lubrificazione esterni
HSSG lucido
bis 900 N/mm² | 27,1 HRC
medio
Applicazioni
- Uso generale
- Materiali con buona lavorabilità, fino a 900 N/mm²
- Acciai non legati e a bassa lega
- per fori passanti e foro cieco
- per uso manuale e a macchina
Disegno tecnico
| D1 |
NPT 1/8 x 27 |
|---|---|
| D2 |
7 mm |
| L1 |
65 mm |
| L2 |
19 mm |
| Quadrato |
5,5 mm |
| Utilizzare per |
1/8 |
Applicazione - Campioni di materiali per i maschi
| Acciai da costruzione non legati | |
|---|---|
| 1.0035 | S185 (St33) |
| 1.0036 | S235JRH |
| 1.0038 | RSt37-2 |
| 1.0039 | S235JRG1+CR |
| 1.0044 | St44-2 |
| 1.0060 | E335 (St60-2) |
| 1.0116 | St37-3 |
| 1.0570 | St 52-3 |
| Acciai legati per costruzioni | |
|---|---|
| 1.5415 | 15Mo3 |
| 1.5423 | 16Mo5 |
| 1.5622 | 14Ni6 |
| 1.7335 | 13CrMo44 |
| 1.7337 | 16CrMo44 |
| 1.7715 | 14MoV63 |
| Acciai a taglio libero | |
|---|---|
| 1.0711 | 9S20 |
| 1.0715 | 9SMn28 |
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0723 | 15S20 |
| 1.0726 | 35S20 |
| 1.0737 | 9SMnPb36 |
| 1.0758 | 60SPb20 |
| Acciai da cementazione | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Acciai temprati e rinvenuti non legati | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck45) |
| Acciaio fuso | |
|---|---|
| 1.0420 | GS-38 |
| 1.5419 | GS-22 Mo 4 |
| 1.6750 | GS-20 NiCrMo3 7 |
| 1.7357 | GS-17 CrMo 5 5 |
| Ghisa malleabile | |
|---|---|
| 0.8145 | EN-GJMB 450-6 |
| 0.8170 | EN-GJMB 700-2 |
| 0.8045 | EN-GJMW-450-7 |
| 0.8055 | EN-GJMW-550-4 |
| Rame puro a bassa lega | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Taglio corto dell'ottone | |
|---|---|
| 2.0401 | CuZn39Pb3 |
| Ottone a taglio lungo | |
|---|---|
| 2.0321 | CuZn37 |
| 2.0335 | CuZn36 |
| 2.0360 | CuZn40 |
| Alluminio fuso Si > 5-12 % | |
|---|---|
| 3.2161 | G-AlSi8Cu3 |
| 3.2163 | G-AlSi9Cu3 |
| 3.2381 | G-AlSi10Mg |
| 3.2583 | G-AlSi12(Cu) |
| Ghisa a grafite lamellare | |
|---|---|
| 0.6010 | EN-GJL 100 (GG-10) |
| 0.6020 | EN-GJL 200 (GG -20) |
| 0.6025 | EN-GJL 250 (GG-25) |
| 0.6030 | EN-GJL 300 (GG -30) |
| Lega di rame-stagno (bronzo) a taglio corto | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| 2.1097 | G-CuSn5ZnPb |
| Rame puro, rame a bassa lega | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
Ulteriori informazioni
- NPT Filettatura nazionale ANSI B 1.20.1 Filettatura americana per tubi, rastremata
- Denominazioni, geometrie e definizioni sui rubinetti
- Tolleranze della filettatura interna
- Filettatura interna e foro centrale dimensioni
- Forme di smusso per rubinetti
- Confronto pollici-mm
- Trattamenti superficiali sugli utensili di maschiatura
- Informazioni sulla spillatura
- Tabella dei materiali
