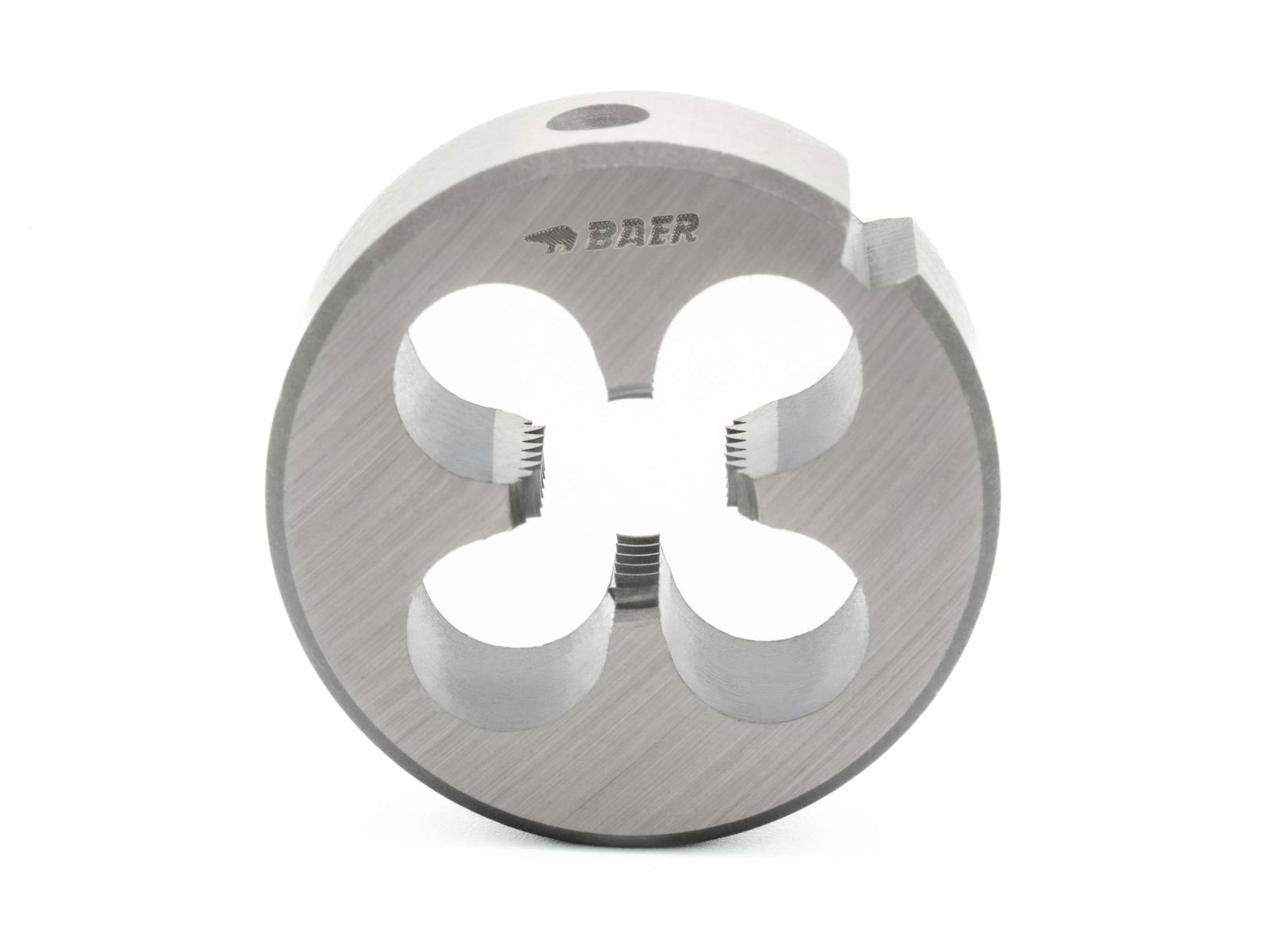

BAER Fresa da taglio rotonda UNC 3/8 x 16 - SINISTRA - HSS
31,37 €
Prezzi incl. IVA più costi di spedizione più costi di spedizione
Spedizione gratuita da 39 € (in Germania)
Disponibile
BAER Fresa da taglio rotonda UNC 3/8 x 16 - SINISTRA - HSS
Le filiere BAER sono strumenti di filettatura perfetti per le filettature esterne. In pratica, questo utensile da taglio è cilindrico e, a seconda delle dimensioni, ha tre o più taglienti all'interno. I fori tra i taglienti raccolgono i trucioli, li arrotolano e li portano via. Le filiere sono spesso utilizzate nella vita quotidiana per realizzare viti, dadi e barre filettate. Questa è una filiera sinistra con la quale è possibile produrre filettature sinistre. Le filettature vengono tagliate a mano con il porta-filiera e con gli speciali porta-filiera puoi anche fissare la filiera rotonda a una contropunta o a un trapano. Di solito le filiere possono essere utilizzate su entrambi i lati e hanno un taglio perfetto. Il rubinetto è realizzato in acciaio rapido HSS, che ha una maggiore resistenza ed è meno soggetto a rotture rispetto all'acciaio HSSE. L'acciaio HSS è anche un materiale popolare per la realizzazione di utensili sottoposti a forti sollecitazioni. Le filiere HSS possono essere utilizzate per acciai strutturali, acciai al carbonio e acciai automatici. È adatto anche per acciai da cementazione acciai da bonifica non legati con una resistenza fino a 750 N/mm². Acciaio fuso possono essere tagliate anche leghe di zinco, rame puro, rame basso legato e leghe di rame-stagno a corto taglio. Anche plastiche come POM, PVC ecc. È importante lubrificare l'utensile con olio da taglio o pasta da taglio.
Dimensioni
| Altezza H |
11 mm |
|---|---|
| Diametro |
3/8 |
| Diametro nominale in mm |
9,525 |
| Diametro nominale in pollici |
0,375 |
| Dimensione |
UNC 3/8 x 16 |
| Inclinazione |
16 |
| Inclinazione in mm |
1,587 |
Caratteristiche
| Direzione |
A sinistra |
|---|---|
| Filettatura standard |
UNC: filettatura unificata nazionale americana a passo grosso secondo ANSI B1.1 |
| Gruppo di prodotti |
Fustelle da taglio |
| Materiale |
HSS |
| Standard |
DIN 223 (DIN EN 2256 |
| Tipo di prodotto |
Fustelle da taglio |
| Tolleranza |
2A |
Informazioni tecniche - Fustelle
1,5
HSS
2A
Applicazioni
- Uso generale fino a 750 N/mm²
- acciai strutturali generici, acciai automatici, acciai da cementazione e acciai non legati da trattamento termico
- Rame puro, rame basso legato nonché leghe di rame e stagno a breve durata di vita
- Plastiche come POM, PVC, ecc.
Disegno tecnico
| Altezza H |
11 mm |
|---|---|
| Diametro |
3/8 |
| Diametro di pilotaggio del perno D2 |
9,37 mm |
| Diametro esterno D1 |
33 mm |
| Dimensione diametro D |
UNC 3/8 x 16 |
Applicazione - Materiali di esempio per le matrici
| Acciai da costruzione generici | |
|---|---|
| 1.0035 | S185 (St33) |
| 1.0036 | S235JRH |
| 1.0039 | S235JRG1+CR |
| 1.0060 | E335 (St60-2) |
| Acciai a taglio libero | |
|---|---|
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0726 | 35S20 |
| 1.0758 | 60SPb20 |
| Acciai da cementazione | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Acciai temprati e rinvenuti non legati | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck45) |
| Rame puro, rame a bassa lega | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Lega di rame-stagno (bronzo) a taglio corto | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| Plastica |
|---|
| PMMA |
| POM |
| PVC |
Ulteriori informazioni
- UNC - Filettatura grossa nazionale unificata Serie ANSI B1.1 Filettatura grossa americana
- Tolleranze per gli stampi, termini e spiegazione delle dimensioni
- Informazioni sul diametro di prelavorazione dei bulloni
- Valori guida per la velocità di taglio, il raffreddamento lubrificante e l'angolo di taglio
