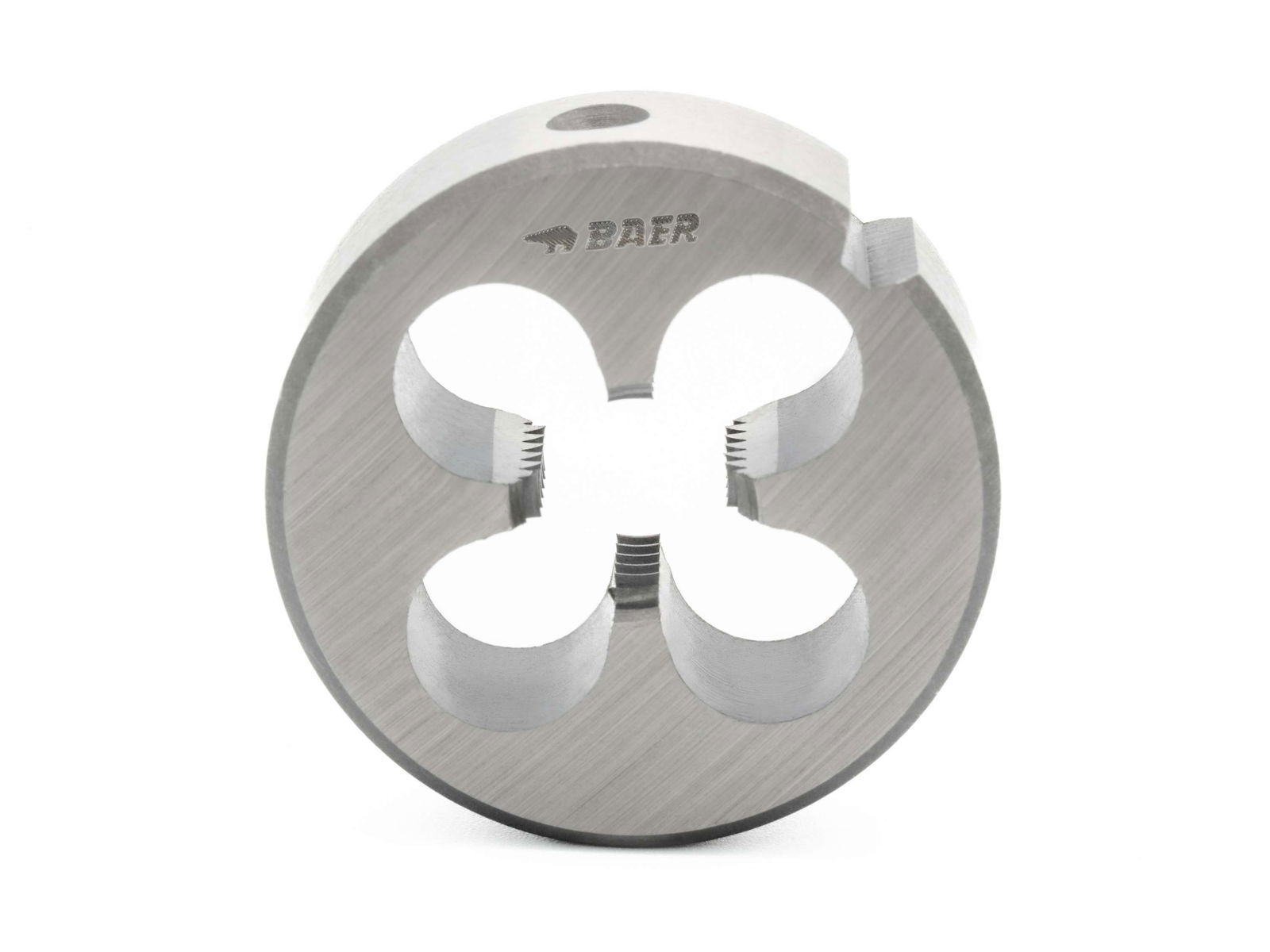

BAER Fustella da taglio rotonda UNC NO.10 x 24 - SINISTRA - HSS
27,31 €
Prezzi incl. IVA più costi di spedizione più costi di spedizione
Spedizione gratuita da 39 € (in Germania)
Disponibile
BAER Fustella da taglio rotonda UNC NO.10 x 24 - SINISTRA - HSS
La filiera è uno strumento affidabile e resistente che ti aiuta a produrre filettature esterne precise in un'unica operazione. È dotata di quattro fori e di una scanalatura a V che fissano la filiera al porta filiera e al supporto. Questo ti permette di maneggiare la filiera in modo sicuro e confortevole. La filiera rotonda BAER è perfetta anche per essere utilizzata nella contropunta o nel mandrino di un trapano a colonna. Le filiere sono strumenti utilizzati per tagliare viti, dadi e barre filettate nella vita quotidiana. Questa è una filiera sinistra che può essere utilizzata per realizzare filettature sinistre. Le filiere tonde sono di forma cilindrica e vengono utilizzate per realizzare filettature esterne in un'unica operazione. Sull'involucro esterno della filiera rotonda ci sono quattro fori e una scanalatura che servono a fissare la filiera in appositi porta-filiere e supporti per mezzo di viti di fissaggio. Le filettature esterne vengono tagliate a mano con la filiera. Per la contropunta di un tornio o per il mandrino di un trapano si utilizzano dei porta filiere speciali. L'utensile per la filettatura esterna è realizzato in acciaio ad alta velocità (HSS). L'acciaio HSS ha una maggiore tenacità e una minore propensione alla rottura rispetto all'acciaio HSSE. L'acciaio HSS è noto per le sue eccezionali prestazioni di taglio e la sua durata. Le filiere HSS possono essere utilizzate per un'ampia gamma di scopi d'impiego, come acciai strutturali, acciai al carbonio e acciai automatici. È adatto anche per acciai da cementazione e acciai da bonifica non legati con una resistenza fino a 750 N/mm². Acciaio fuso plastiche anche le leghe di zinco possono essere tagliate con questo utensile, così come il rame puro, il rame a bassa lega e le leghe di rame-stagno a taglio corto, come il POM, il PVC, ecc. È importante lubrificare l'utensile con olio da taglio o pasta da taglio.
Dimensioni
| Altezza H |
7 mm |
|---|---|
| Diametro |
No. 10 |
| Diametro nominale in mm |
4,826 |
| Diametro nominale in pollici |
0,19 |
| Dimensione |
UNC No. 10 x 24 |
| Inclinazione |
24 |
| Inclinazione in mm |
1,058 |
Caratteristiche
| Direzione |
A sinistra |
|---|---|
| Filettatura standard |
UNC: filettatura unificata nazionale americana a passo grosso secondo ANSI B1.1 |
| Gruppo di prodotti |
Fustelle da taglio |
| Materiale |
HSS |
| Standard |
DIN 223 (DIN EN 2256 |
| Tipo di prodotto |
Fustelle da taglio |
| Tolleranza |
2A |
Informazioni tecniche - Fustelle
1,5
HSS
2A
Applicazioni
- Uso generale fino a 750 N/mm²
- acciai strutturali generici, acciai automatici, acciai da cementazione e acciai non legati da trattamento termico
- Rame puro, rame basso legato nonché leghe di rame e stagno a breve durata di vita
- Plastiche come POM, PVC, ecc.
Disegno tecnico
| Altezza H |
7 mm |
|---|---|
| Diametro |
No. 10 |
| Diametro di pilotaggio del perno D2 |
4,71 mm |
| Diametro esterno D1 |
20 mm |
| Dimensione diametro D |
UNC No. 10 x 24 |
Applicazione - Materiali di esempio per le matrici
| Acciai da costruzione generici | |
|---|---|
| 1.0035 | S185 (St33) |
| 1.0036 | S235JRH |
| 1.0039 | S235JRG1+CR |
| 1.0060 | E335 (St60-2) |
| Acciai a taglio libero | |
|---|---|
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0726 | 35S20 |
| 1.0758 | 60SPb20 |
| Acciai da cementazione | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Acciai temprati e rinvenuti non legati | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck45) |
| Rame puro, rame a bassa lega | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Lega di rame-stagno (bronzo) a taglio corto | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| Plastica |
|---|
| PMMA |
| POM |
| PVC |
Ulteriori informazioni
- UNC - Filettatura grossa nazionale unificata Serie ANSI B1.1 Filettatura grossa americana
- Tolleranze per gli stampi, termini e spiegazione delle dimensioni
- Informazioni sul diametro di prelavorazione dei bulloni
- Valori guida per la velocità di taglio, il raffreddamento lubrificante e l'angolo di taglio
Istruzioni di sicurezza
