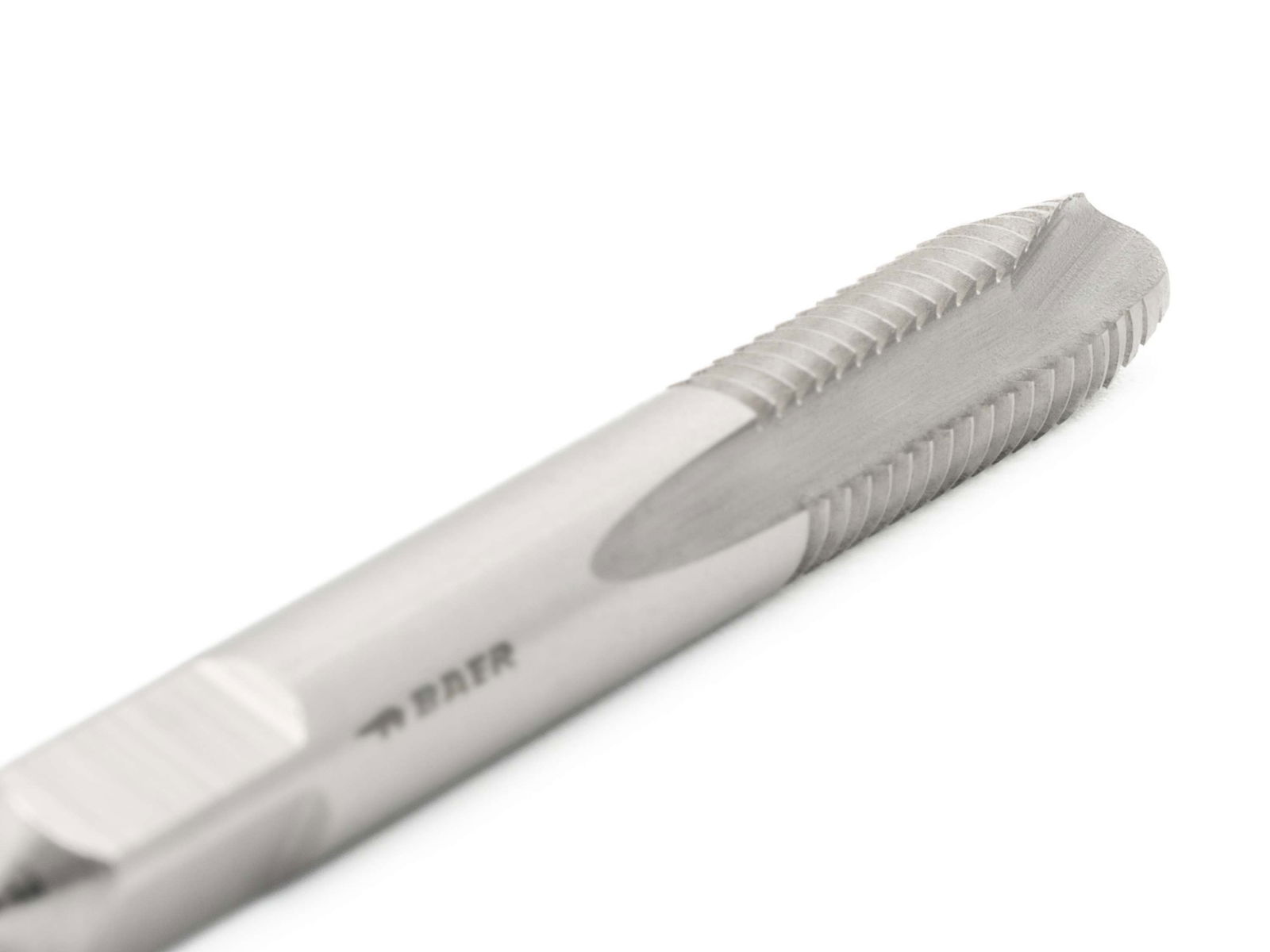

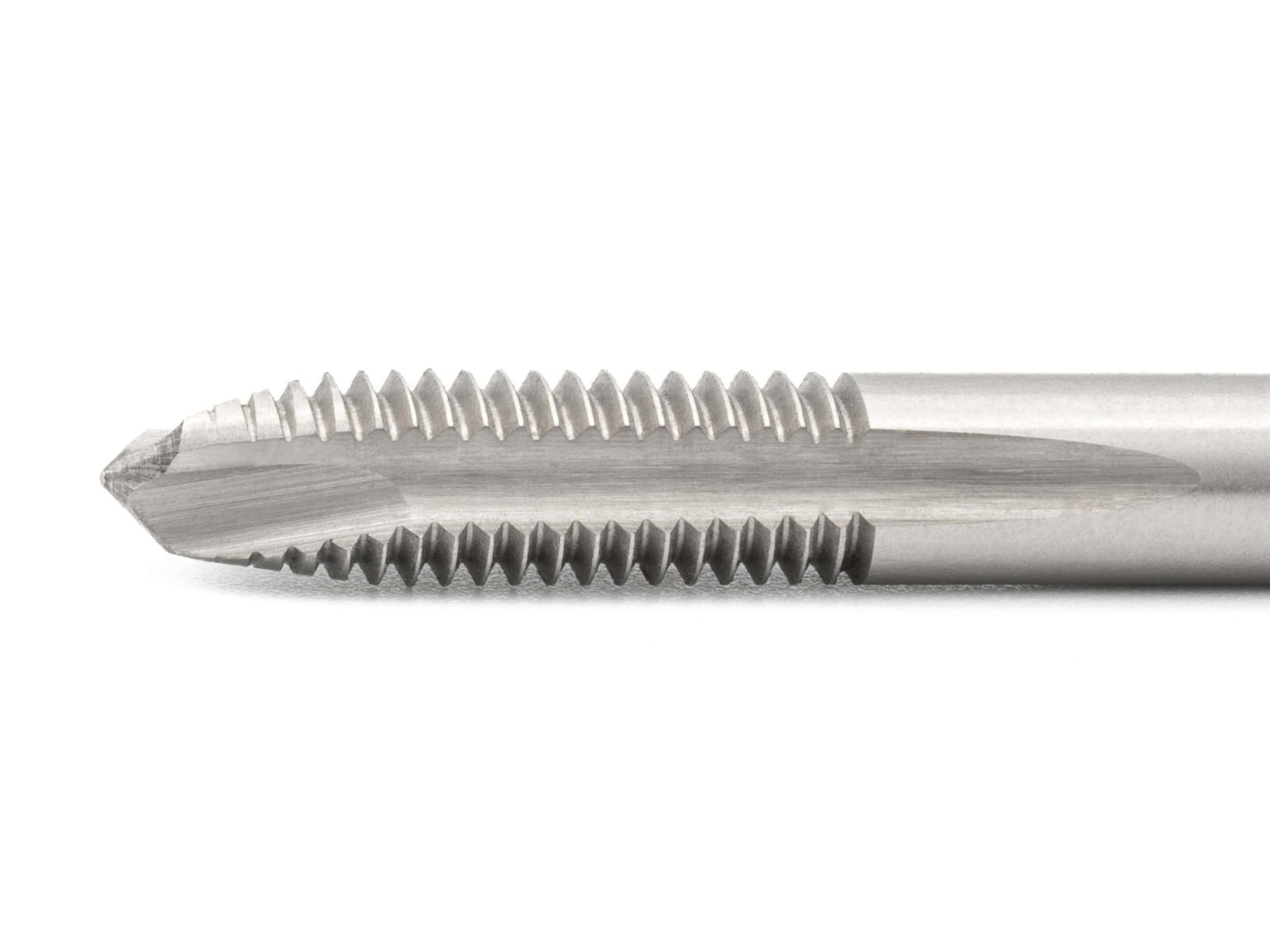

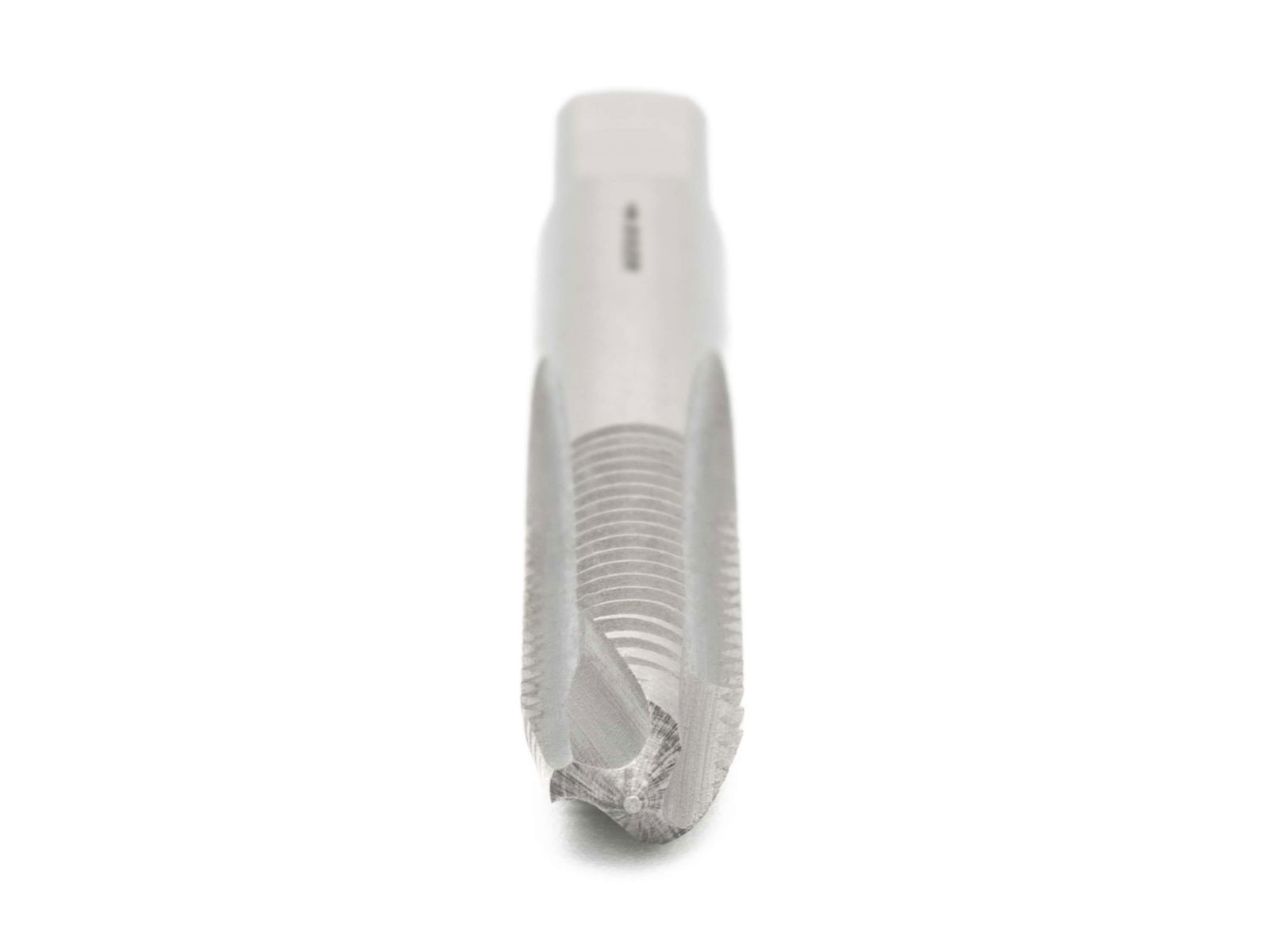

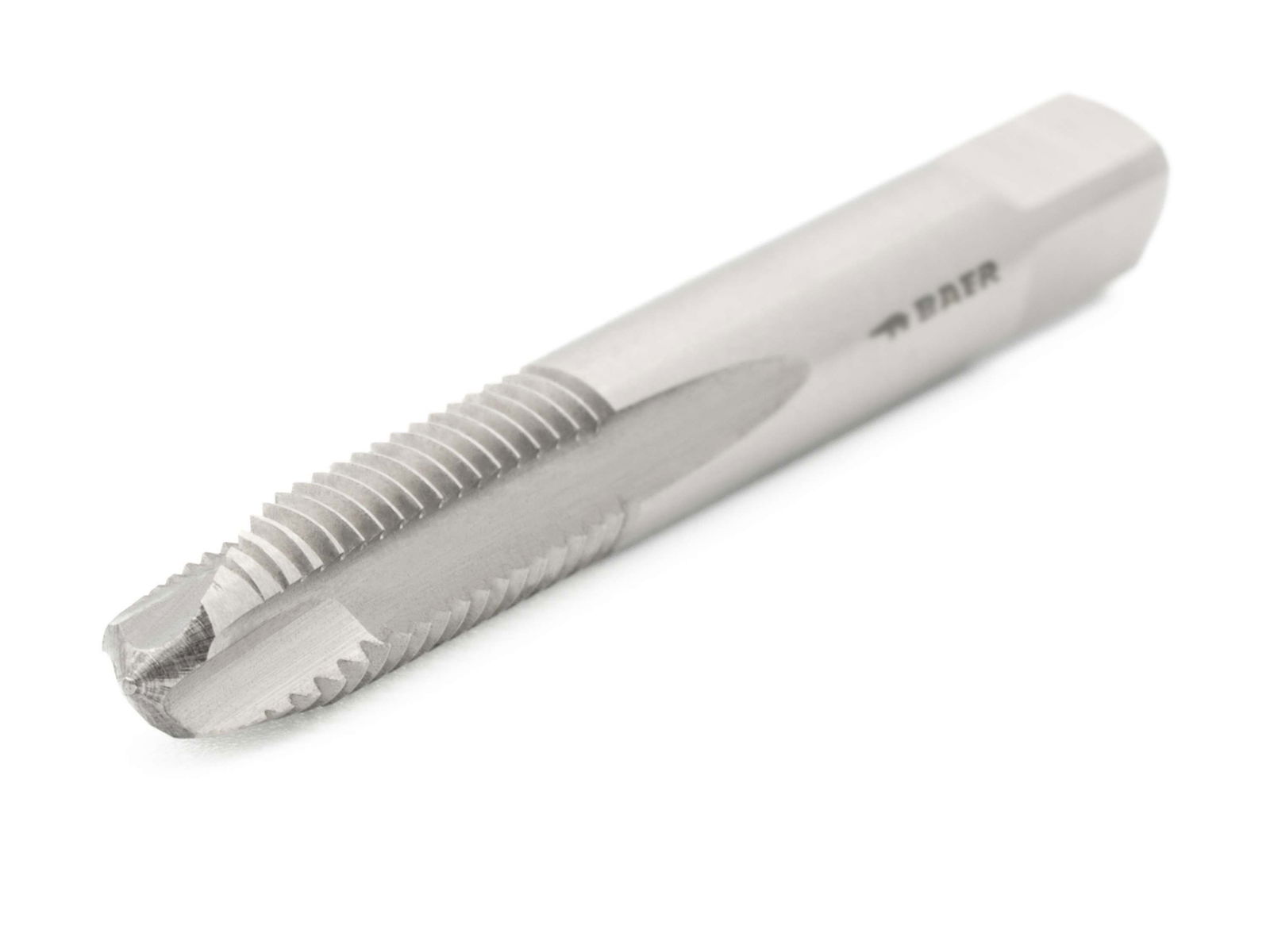

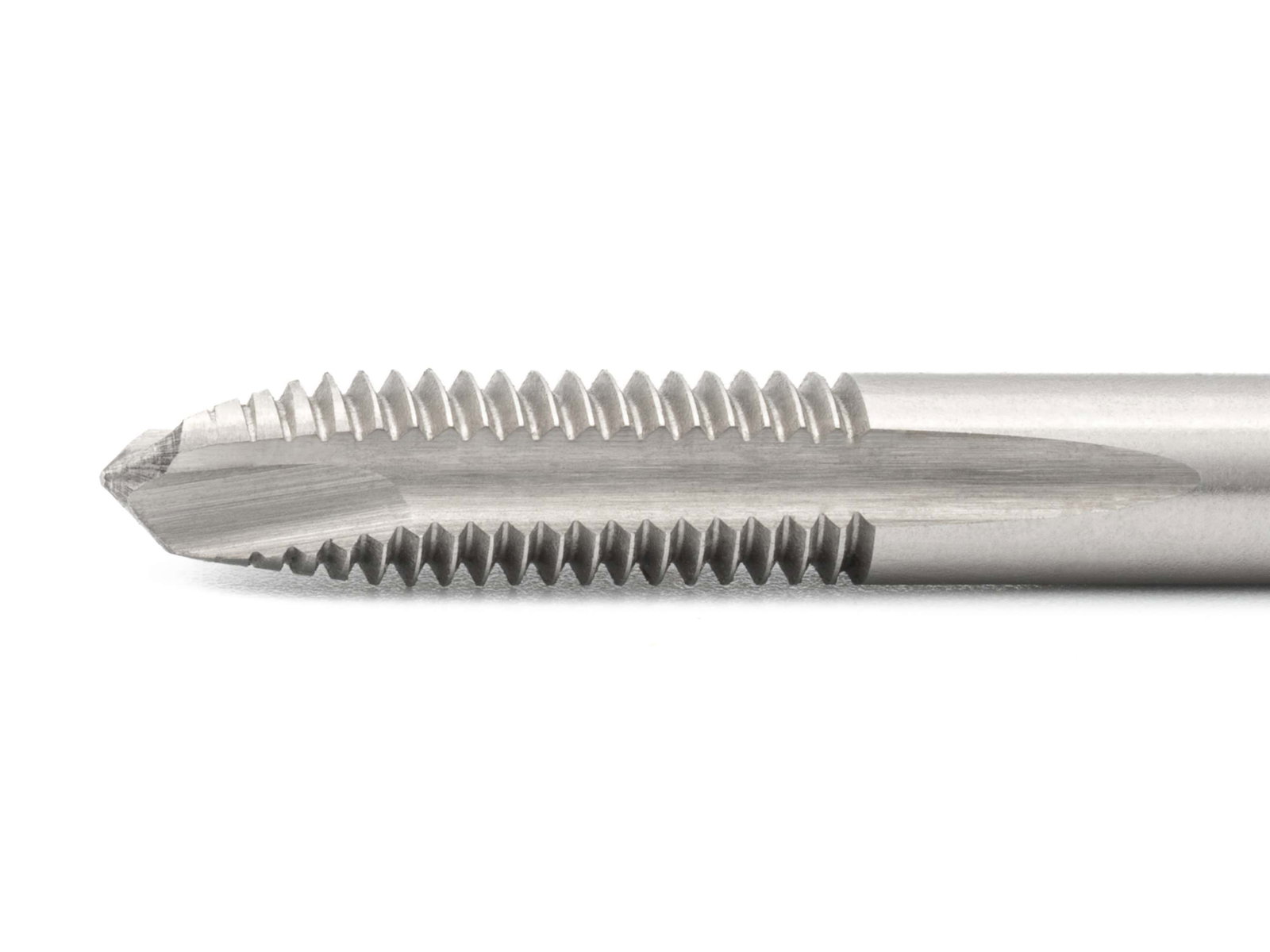

BAER HSSE maschio a macchina corto Forma B - Rc (BSPT) 1/16 x 28
15,70 €
Prezzi incl. IVA più costi di spedizione più costi di spedizione
Spedizione gratuita da 39 € (in Germania)
Disponibile
BAER HSSE maschio a macchina corto Forma B - Rc (BSPT) 1/16 x 28
I maschi a macchina corti ti permettono di tagliare un filetto finito con un solo utensile in una sola fase, anche a mano. Il filetto interno esatto può essere tagliato a mano o in modo semi-professionale a macchina per risparmiare tempo.
Rispetto al rubinetto a macchina, maschio a macchina corto ha un gambo corto. Questo ti permette di tagliare la filettatura interna a mano senza incepparti e può essere utilizzato con chiavi per rubinetti, cricchetti per utensili o altri strumenti di presa con attacco quadro.
La filettatura può essere tagliata in un foro centrale preforato e non richiede alcun lavoro di preparazione con un rubinetto conico (n. 1) o un rubinetto intermedio (n. 2).
Questo rubinetto interno offre chiaramente un vantaggio in termini di prezzo rispetto al set di rubinetti a mano, in quanto non hai più bisogno di due o tre rubinetti per filettare, ma solo di un rubinetto. L'elevato risparmio di tempo in questo processo aumenta inoltre in modo significativo l'efficienza della filettatura.
Grazie alle scanalature diritte e alla punta a spirale (entrata a spirale), i trucioli vengono spinti fuori dal foro nella direzione di taglio e possono quindi essere utilizzati solo per i fori passanti. Nei fori ciechi, i trucioli si incepperebbero e causerebbero danni all'utensile. Grazie alle scanalature dritte e piatte, questo maschietto è più stabile dei maschi a spirale.
Dimensioni
| Diametro |
1/16 |
|---|---|
| Dimensione |
RC (BSPT) 1/16 x 28 |
| Inclinazione |
28 |
| Quadrato |
6 mm |
Caratteristiche
| Direzione |
A destra |
|---|---|
| Filettatura standard |
RC (BSPT): filettatura Whitworth conica secondo ISO 7/1 DIN EN 10226-2 |
| Gruppo di prodotti |
Maschietto |
| Materiale |
HSSE blank |
| Resistenza alla trazione a temperatura ambiente |
fino a 900 N/mm² | 27,1 HRC |
| Standard |
JIS B-4445 |
| Tipo di prodotto |
Maschi da taglio |
| Tolleranza |
medio |
Informazioni tecniche - Maschi a vite
6.3 mm
Foro passante fino a 4 x D
Forma B con taglio della superficie
4-5 marce
I trucioli vengono scaricati verso il basso, nella direzione di taglio.
Raffreddamento e lubrificazione esterni
HSSE blank
fino a 900 N/mm² | 27,1 HRC
medio
Applicazioni
- Uso generale
- Materiali ben lavorabili fino a 900 N/mm²
- Acciai non legati e a bassa lega
- per fori passanti
- per uso manuale e a macchina
Disegno tecnico
| D1 |
RC (BSPT) 1/16 x 28 |
|---|---|
| D2 |
8 mm |
| Diametro |
1/16 |
| L1 |
55 mm |
| L2 |
17,5 mm |
| Quadrato |
6 mm |
Applicazione - Campioni di materiali per i maschi
| Acciai da costruzione non legati | |
|---|---|
| 1.0035 | S185 (St33) |
| 1.0036 | S235JRH |
| 1.0038 | RSt37-2 |
| 1.0039 | S235JRG1+CR |
| 1.0044 | St44-2 |
| 1.0060 | E335 (St60-2) |
| 1.0116 | St37-3 |
| 1.0570 | St 52-3 |
| Acciai legati per costruzioni | |
|---|---|
| 1.5415 | 15Mo3 |
| 1.5423 | 16Mo5 |
| 1.5622 | 14Ni6 |
| 1.7335 | 13CrMo44 |
| 1.7337 | 16CrMo44 |
| 1.7715 | 14MoV63 |
| Acciai a taglio libero | |
|---|---|
| 1.0711 | 9S20 |
| 1.0715 | 9SMn28 |
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0723 | 15S20 |
| 1.0726 | 35S20 |
| 1.0737 | 9SMnPb36 |
| 1.0758 | 60SPb20 |
| Acciai da cementazione | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Acciai temprati e rinvenuti non legati | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck45) |
| Acciaio fuso | |
|---|---|
| 1.0420 | GS-38 |
| 1.5419 | GS-22 Mo 4 |
| 1.6750 | GS-20 NiCrMo3 7 |
| 1.7357 | GS-17 CrMo 5 5 |
| Ghisa malleabile | |
|---|---|
| 0.8145 | EN-GJMB 450-6 |
| 0.8170 | EN-GJMB 700-2 |
| 0.8045 | EN-GJMW-450-7 |
| 0.8055 | EN-GJMW-550-4 |
| Rame puro a bassa lega | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Taglio corto dell'ottone | |
|---|---|
| 2.0401 | CuZn39Pb3 |
| Ottone a taglio lungo | |
|---|---|
| 2.0321 | CuZn37 |
| 2.0335 | CuZn36 |
| 2.0360 | CuZn40 |
| Alluminio fuso Si > 5-12 % | |
|---|---|
| 3.2161 | G-AlSi8Cu3 |
| 3.2163 | G-AlSi9Cu3 |
| 3.2381 | G-AlSi10Mg |
| 3.2583 | G-AlSi12(Cu) |
| Ghisa a grafite lamellare | |
|---|---|
| 0.6010 | EN-GJL 100 (GG-10) |
| 0.6020 | EN-GJL 200 (GG -20) |
| 0.6025 | EN-GJL 250 (GG-25) |
| 0.6030 | EN-GJL 300 (GG -30) |
| Lega di rame-stagno (bronzo) a taglio corto | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| 2.1097 | G-CuSn5ZnPb |
| Rame puro, rame a bassa lega | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
