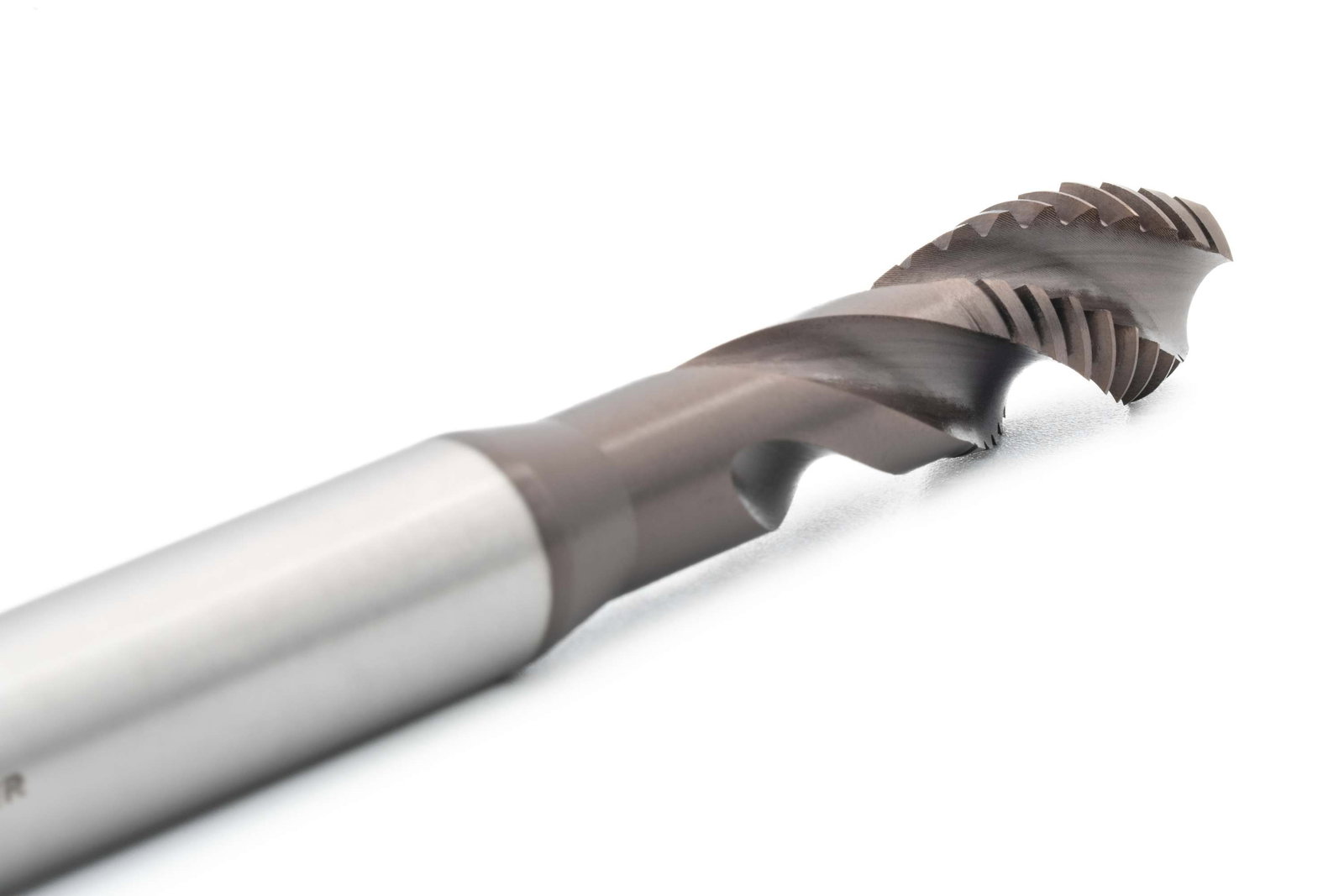

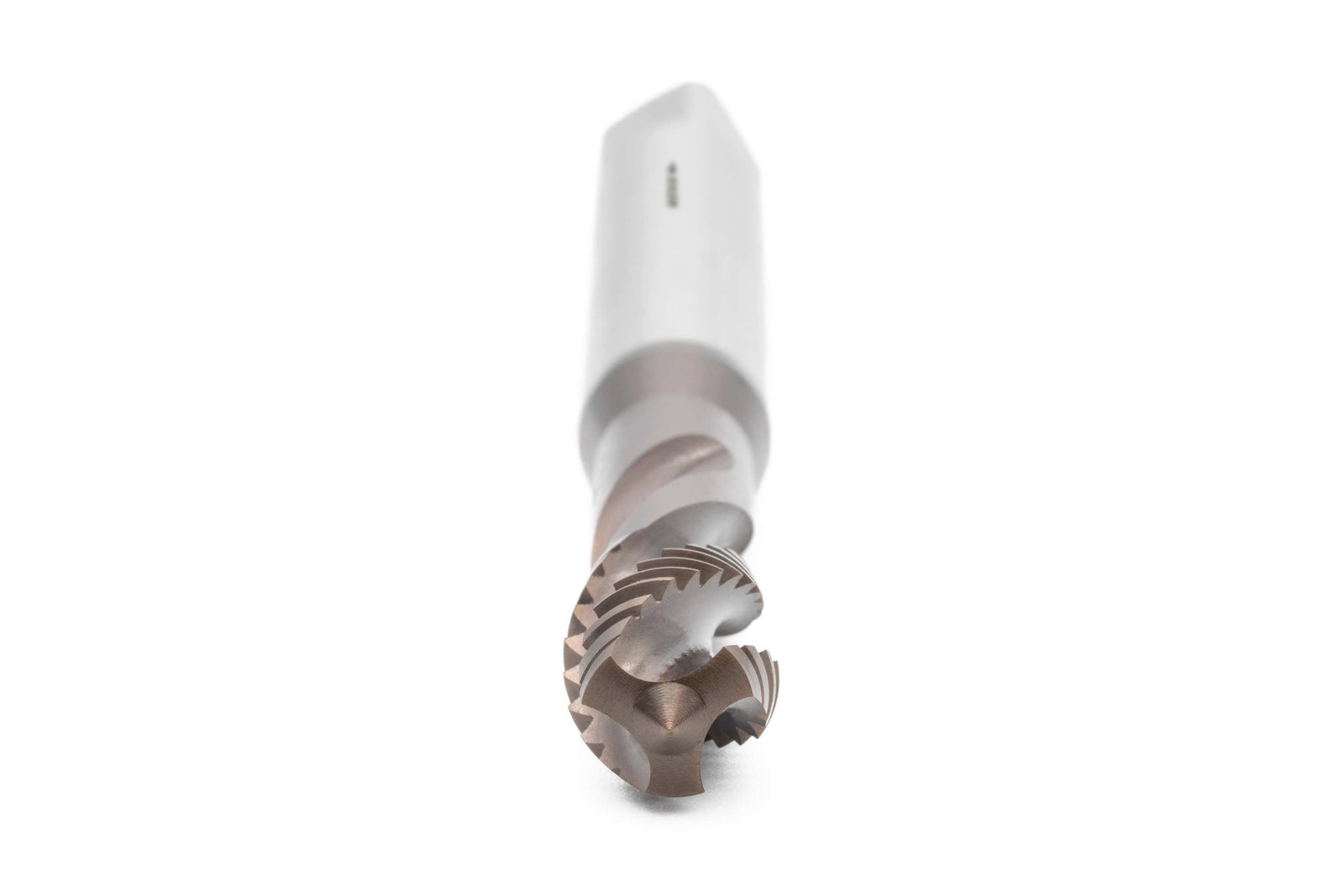

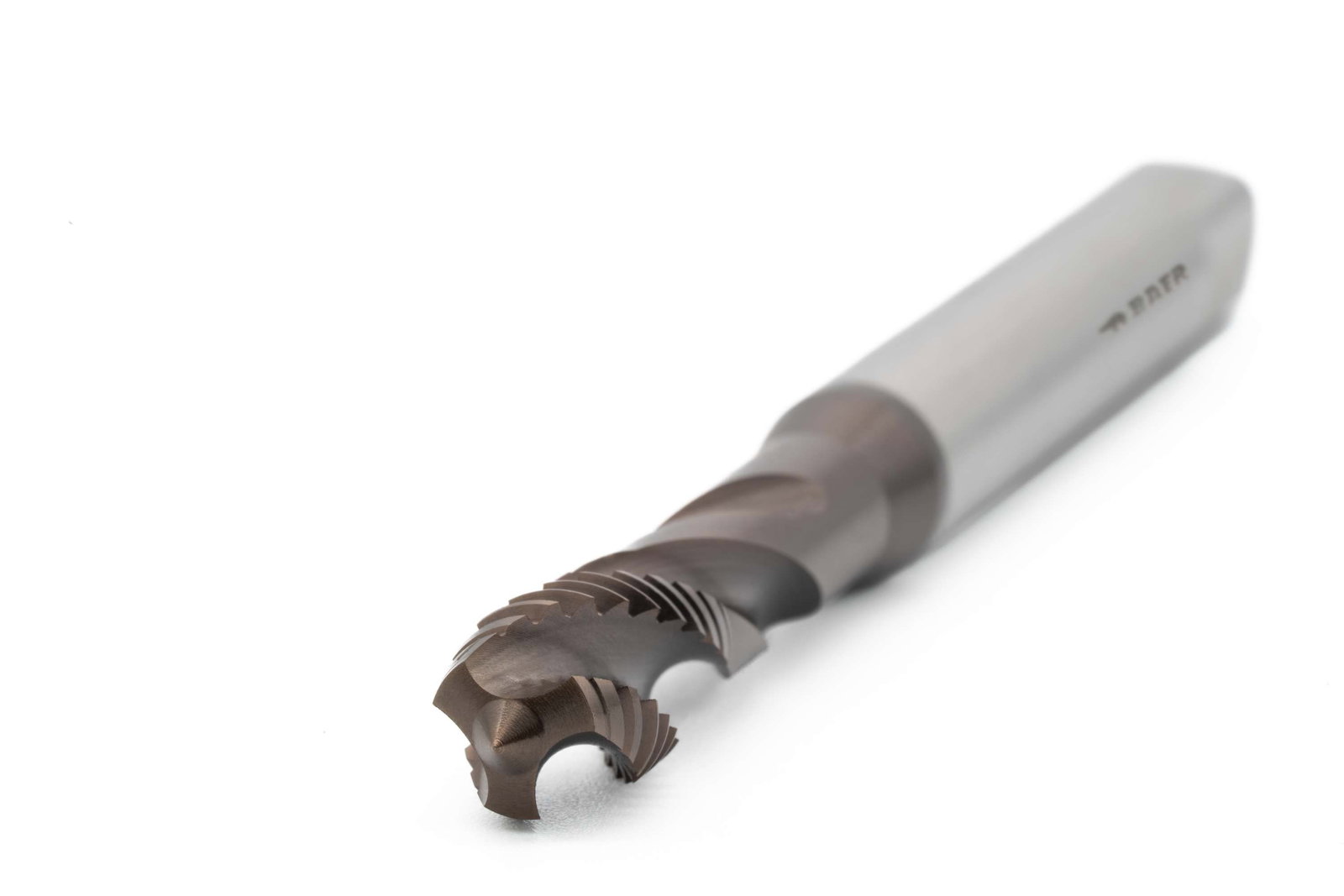

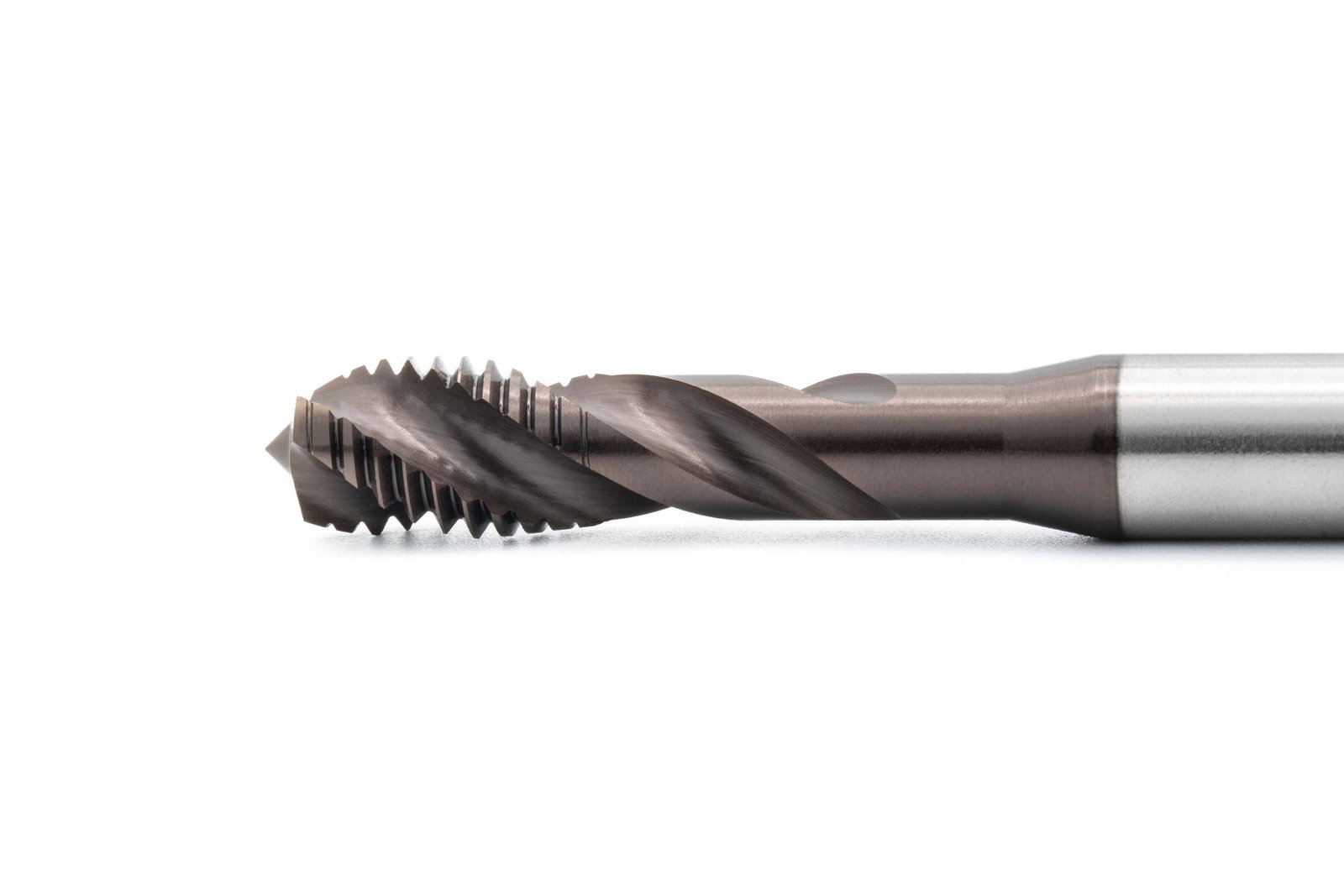

BAER HSSE-PM-TiAlN Rubinetto a macchina 15° RSP - M 3 x 0,5 - DIN 371
28,79 €
Prezzi incl. IVA più costi di spedizione più costi di spedizione
Spedizione gratuita da 39 € (in Germania)
Disponibile
BAER HSSE-PM-TiAlN Rubinetto a macchina 15° RSP - M 3 x 0,5 - DIN 371
I nostri maschi per macchine sono potenti e affidabili per una lavorazione efficiente in un unico passaggio con la macchina. I maschi per macchine sono utilizzati soprattutto nella produzione industriale. Possono essere utilizzati, tra l'altro, in macchine CNC, filettatrici, trapani a batteria e bracci di maschiatura pneumatici. Poiché sono caratterizzati da un'elevata efficienza e da bassi costi di produzione, sono spesso utilizzati nella produzione in serie. Il filetto viene tagliato dalla macchina in un'unica operazione. Per questo motivo, sebbene il rubinetto a macchina BAER possa essere paragonato a maschio a macchina corto, è progettato per essere utilizzato con la macchina.
Il rubinetto a vite ha un gambo rinforzato secondo la norma DIN 371. Ciò significa che il diametro del gambo è maggiore rispetto a quello della macchina. Ciò significa che il diametro del gambo è più grande della filettatura stessa. Questo rende il rubinetto più stabile. Tuttavia, limita la lunghezza del filetto che può essere tagliato. Può essere utilizzato per i fori ciechi perché lo smusso corto e le scanalature a spirale assicurano che il truciolo venga scaricato all'indietro fuori dal foro.
Ogni materiale presenta un comportamento individuale del truciolo. Per questo motivo, i maschi a vite devono avere il giusto angolo di spoglia e, per ottenere risultati ancora migliori, una superficie appositamente trattata. Questo è l'unico modo per garantire un buon trasporto del truciolo e per produrre una filettatura fedele al calibro.
L'alta qualità dell'acciaio HSSE-PM che utilizziamo assicura che i nostri utensili siano estremamente durevoli e robusti. Grazie a speciali processi di tempra e a ripetuti rinvenimenti, la struttura della durezza è molto omogenea e costituisce la base ideale per i veri maschi a vite BAER. Questo aumenta la tenacità e la stabilità dei maschi a vite, consentendo loro di rimanere in uso più a lungo.
Il rivestimento in TiAlN è più resistente all'attrito e al calore e offre quindi vantaggi in termini di prestazioni a temperature elevate, con poche opzioni di raffreddamento (come nel caso di piccoli dimensioni e fori profondi) e velocità di taglio più elevate (oltre 60 m/min). Il TiAlN presenta anche dei vantaggi nella lavorazione di materiali poco lavorabili e usurabili e, in misura limitata, può essere utilizzato anche a secco. È possibile riverniciare gli utensili in TiAlN fino a 5 volte senza rimuovere il vecchio rivestimento
Dimensioni
| Diametro H |
M 3 x 0,5 |
|---|---|
| Diametro nominale in mm |
3 |
| Diametro nominale in pollici |
0,118 |
| Inclinazione |
0,5 |
| Inclinazione in mm |
0,5 |
| Quadrato |
2,7 mm |
| Utilizzare per |
3 |
Caratteristiche
| Direzione |
A destra |
|---|---|
| Filettatura standard |
M: filettatura metrica standard ISO secondo DIN 13 |
| Gruppo di prodotti |
Maschietto |
| Resistenza alla trazione a temperatura ambiente |
fino a 1000 N/mm² | 32 HRC |
| Tabella A |
HSSE-PM TiAlN |
| Tipo di prodotto |
Maschi a macchina |
| Tolleranza |
ISO2/6H |
| standard |
DIN 371 |
Informazioni tecniche - Maschi a vite
2.5 mm
Sackloch bis 2 x D
Forma C 35° RSP
2-3 marce
I trucioli vengono scaricati verso l'alto rispetto alla direzione di taglio.
Raffreddamento e lubrificazione esterni
HSSE-PM TiAlN
fino a 1000 N/mm² | 32 HRC
ISO2/6H
Applicazioni
- Leghe al nichel: Incoloy, Inconel, Nimonic, Hastelloy
- Leghe di titanio TiAl6V4, TiAl6V4Sn2
- Materiali difficili da lavorare fino a un massimo di 1000 N/mm²
- Acciai legati trattabili termicamente, ghisa nodulare, ghisa malleabile
- Alluminio fuso e leghe battute Si<10% (lunghezza media del truciolo)
- Leghe di rame e ottone (scheggiatura breve e lunga)
Disegno tecnico
| D1 |
M 3 x 0,5 |
|---|---|
| D2 |
3,5 mm |
| L1 |
56 mm |
| L2 |
10 mm |
| Quadrato |
2,7 mm |
| Utilizzare per |
3 |
Applicazione - Materiali campione
| Leghe di nichel | Velocità di taglio vc in m/min | |
|---|---|---|
| 2.4858 | NiCr21Mo (Incoloy 825) | 2 - 3 |
| 2.4668 | NiCr19Fe19NbMo (Inconel 718) | 2 - 3 |
| 2.4630 | Ni-Cr20Ti (Nimonic 75) | 2 - 3 |
| 2.4665 | NiCr22Fe18Mo (Hastelloy X) | 2 - 3 |
| Titanlegierungen | Velocità di taglio vc in m/min | |
|---|---|---|
| 3.7165 | TiAl6V4 | 2 - 3 |
| 3.7174 | TiAl6V4Sn2 | 2 - 3 |
| Acciai legati, acciai temprati e rinvenuti | Velocità di taglio vc in m/min | |
|---|---|---|
| 1.8515 | 31CrMo12 | 5 - 10 |
| 1.0503 | C45 | 25 - 30 |
| 1.7218 | 25CrMo4 | 5 - 25 |
| 1.6511 | 36CrNiMo4 | 5 - 25 |
| Kugelgraphitguß, Temperguß | Velocità di taglio vc in m/min | |
|---|---|---|
| EN-JS-1030 | EN-GJS-400-15 (GGG40) | 20 - 30 |
| EN-JS-1070 | EN-GJS-700-2 (GGG70) | 20 - 30 |
| EN-JM-1010 | EN-GJMW-350-4 (GTW-35) | 20 - 30 |
| EN-JM-1140 | EN-GJMB-450-6 (GTS-45) | 20 - 30 |
| Leghe di alluminio fuse e lavorate Si < 10% (lunghezza media del truciolo) | Velocità di taglio vc in m/min | |
|---|---|---|
| 3.3241 | G-AlMg3 | 25 - 30 |
| 3.2373 | G-ALSI9Mg | 25 - 30 |
| Lega di rame, ottone (a taglio corto e lungo) | Velocità di taglio vc in m/min | |
|---|---|---|
| E-Cu 57 | EN CW400A | 20 - 30 |
| CuZn37 | EN CW 508 L (Ms58) | 20 - 30 |
| 2.102 | CuSn6 | 25 - 30 |
Velocità di taglio vc [m/min] = (Diametro esterno * π * velocità) / 1000
Velocità di rotazione n [1/min] = (Velocità di taglio in m/min * 1000) / (Diametro esterno * π)
Programmazione della velocità di avanzamento [mm/min] = velocità * passo
Si prega di notare che le velocità di taglio sopra indicate sono indicative e devono essere regolate in base alla lubrificazione e all'azionamento.
