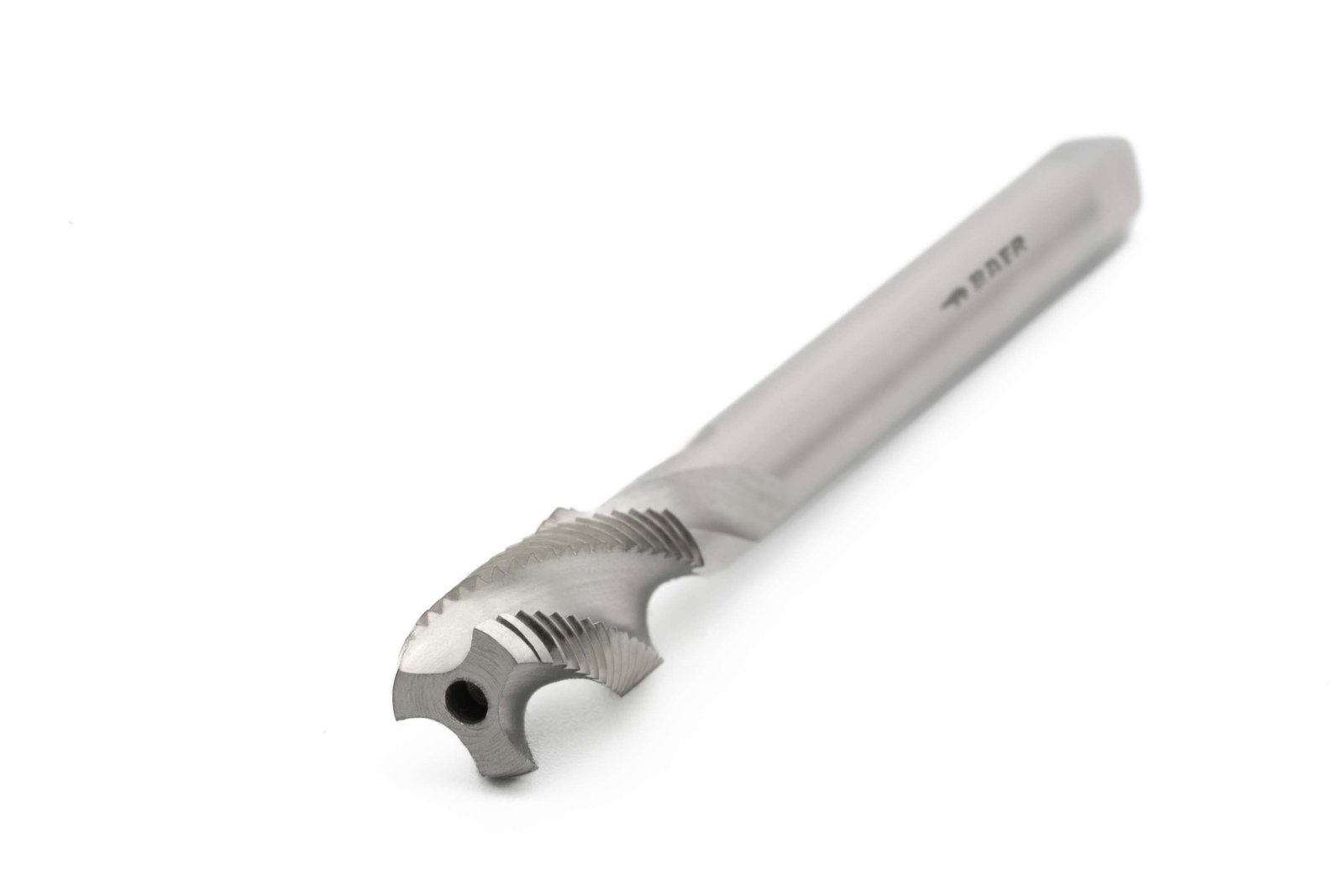

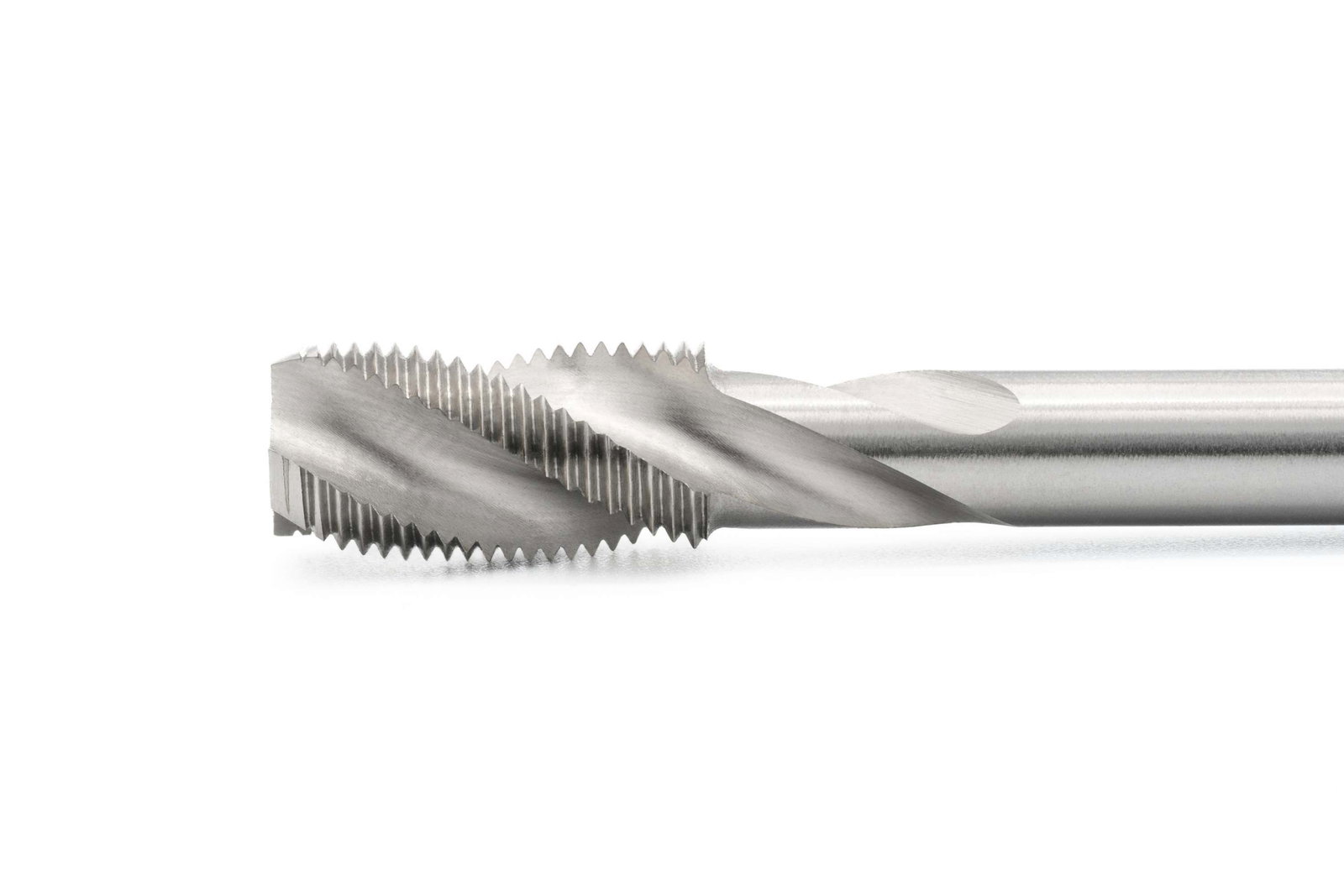

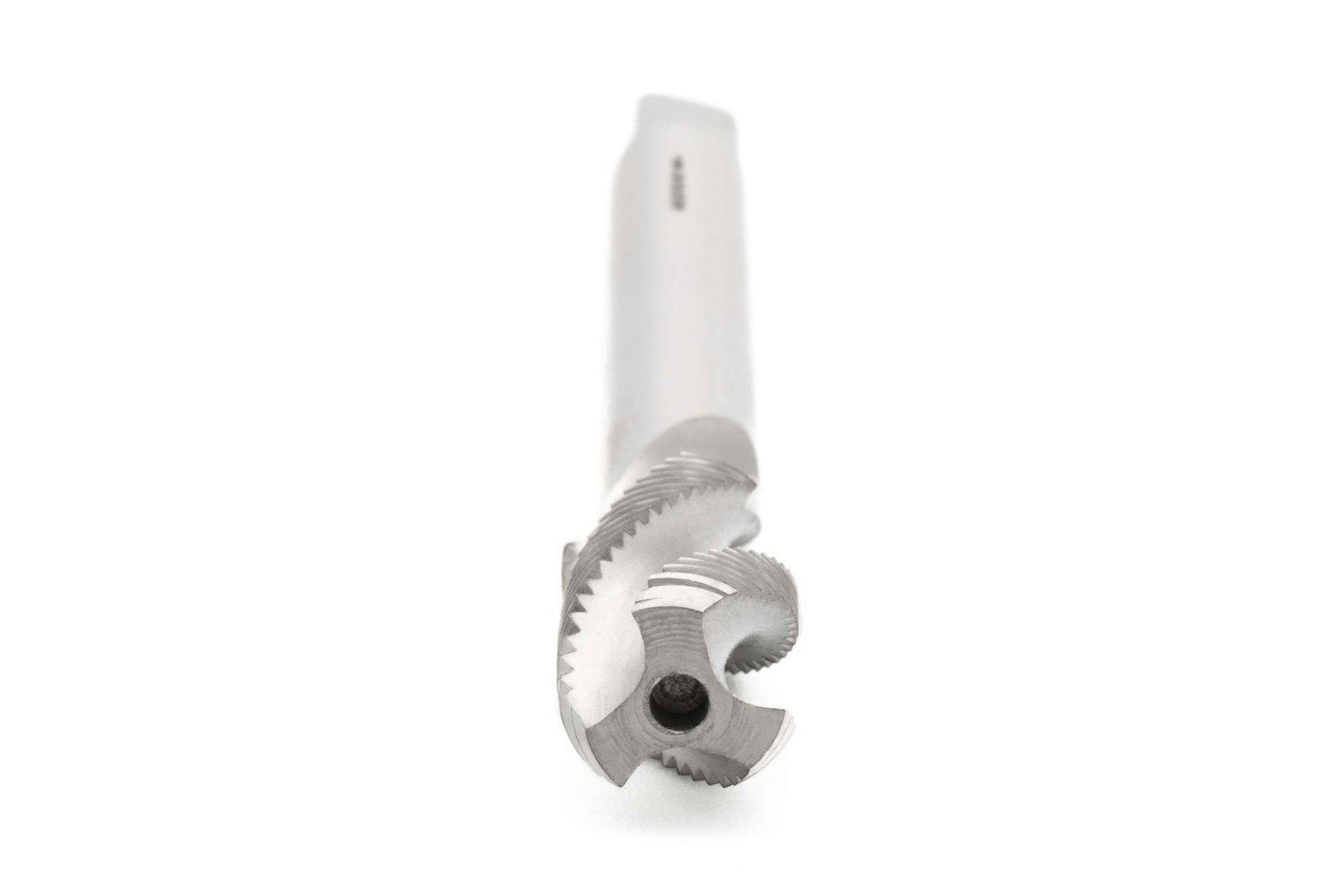

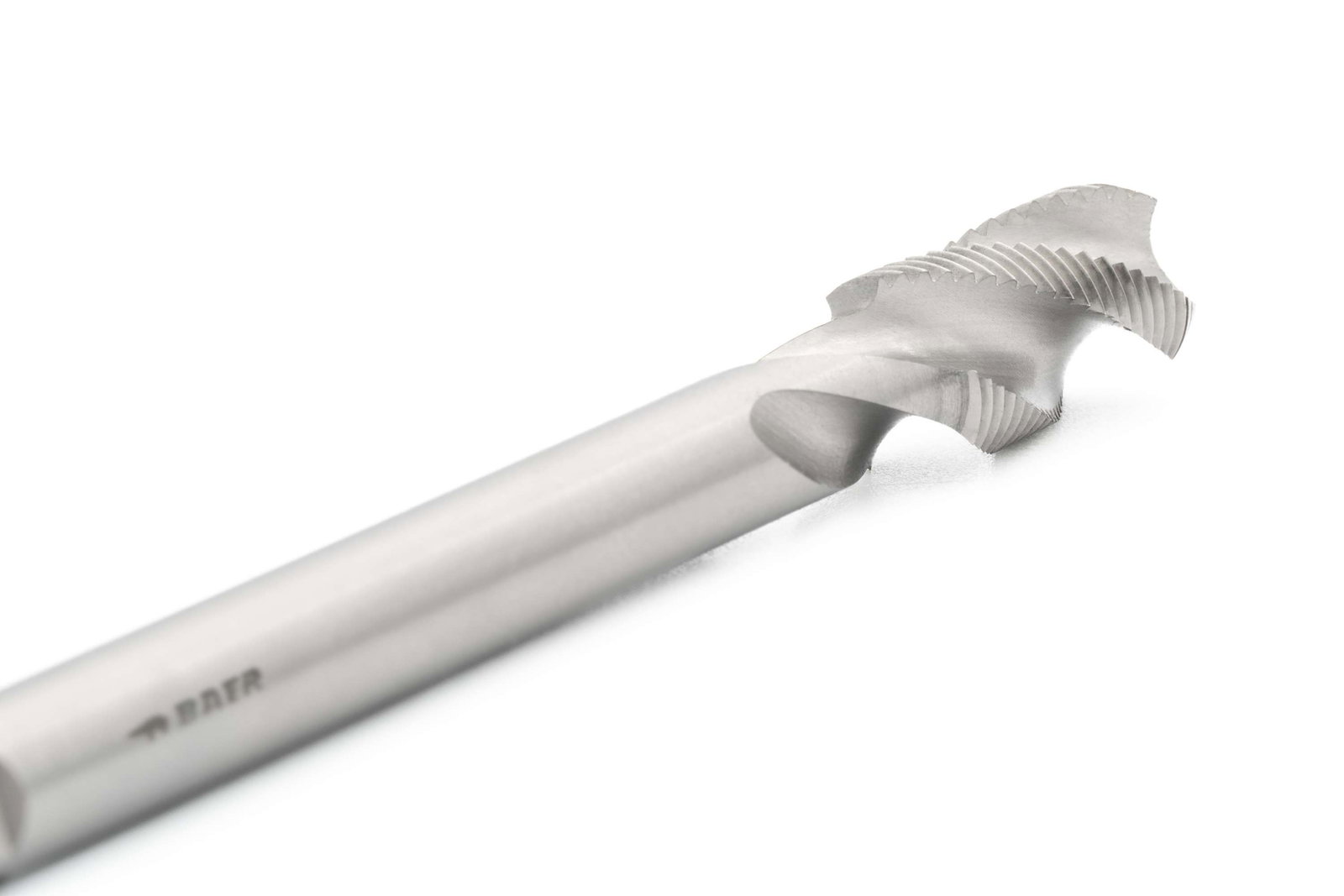

BAER HSSE Rubinetto a macchina - 35° RSP - G (BSP) 1.1/4 x 11 - DIN 5156
219,23 €
Prezzi incl. IVA più costi di spedizione più costi di spedizione
Spedizione gratuita da 39 € (in Germania)
Disponibile
Per questo prodotto è possibile anche la spedizione espressa
BAER HSSE Rubinetto a macchina - 35° RSP - G (BSP) 1.1/4 x 11 - DIN 5156
I nostri maschi per macchine sono potenti e affidabili per una lavorazione efficiente in un unico passaggio con la macchina. I maschi per macchine sono utilizzati soprattutto nella produzione industriale. Possono essere utilizzati, tra l'altro, in macchine CNC, filettatrici, trapani a batteria e bracci di maschiatura pneumatici. Essendo caratterizzati da un'elevata efficienza e da bassi costi di produzione, sono spesso utilizzati nella produzione in serie. Il filetto viene tagliato dalla macchina in un'unica operazione. Pertanto, sebbene il maschietto BAER possa essere paragonato ai maschi a macchina corti, è progettato per essere utilizzato con la macchina.
Il maschietto a macchina può essere utilizzato per i fori ciechi, in quanto lo smusso corto e le scanalature a spirale assicurano che il truciolo venga scaricato nella parte posteriore del foro.
Ogni materiale presenta un comportamento individuale del truciolo. Per questo motivo, i maschi a vite devono avere il giusto angolo di spoglia e, per ottenere risultati ancora migliori, una superficie appositamente trattata. Questo è l'unico modo per ottenere un buon trasporto del truciolo e per produrre un filetto fedele al calibro.
L'alta qualità dell'acciaio HSSE legato al cobalto che utilizziamo fa sì che i nostri utensili siano estremamente durevoli e robusti. Grazie a speciali processi di tempra e a ripetuti rinvenimenti, la struttura della durezza è molto omogenea e costituisce la base ideale per i veri maschi a vite BAER. Questo aumenta la resistenza e la stabilità dei maschi a vite, consentendo loro di rimanere in uso più a lungo.
Dimensioni
| Diametro H |
G (BSP) 1.1/4" x 11 |
|---|---|
| Diametro nominale in mm |
41,91 |
| Diametro nominale in pollici |
1,65 |
| Inclinazione |
11 |
| Inclinazione in mm |
2,309 |
| Quadrato |
24 mm |
| Utilizzare per |
1.1/4 |
Caratteristiche
| Direzione |
A destra |
|---|---|
| Filettatura standard |
G (BSP): filettatura per tubi standard britannica secondo DIN ISO 228 - filettatura per tubi cilindrica |
| Gruppo di prodotti |
Maschietto |
| Resistenza alla trazione a temperatura ambiente |
bis 900 N/mm² | 27,1 HRC |
| Tabella A |
HSSE blank |
| Tipo di prodotto |
Maschi a macchina |
| Tolleranza |
medio |
| standard |
DIN 5156 |
Informazioni tecniche - Maschi a vite
39.5 mm
Foro cieco fino a 3 x D
Forma C 35° RSP
2-3 marce
I trucioli vengono scaricati verso l'alto rispetto alla direzione di taglio.
Raffreddamento e lubrificazione esterni
HSSE blank
bis 900 N/mm² | 27,1 HRC
medio
Applicazioni
- Materiali con buona lavorabilità fino a 900 N/mm²
- Acciai non legati e basso legati
Esempi di applicazioni
- Filettatura in pollici o filettatura Whitworth nel settore sanitario
- Filettatura per tubi G
- Raccordi, connettori, nippli, raccordi filettati per tubi d'acqua, filettature sanitarie, filettature per acqua
- Nippli doppi e nippli per tubi doppi
- Raccordi ad angolo
- Raccordi filettati per tubi
Disegno tecnico
| D1 |
G 1.1/4 x 11 |
|---|---|
| D2 |
32 mm |
| L1 |
170 mm |
| L2 |
30 mm |
| Quadrato |
24 mm |
| Utilizzare per |
1.1/4 |
Applicazione - Campioni di materiali per i maschi
| Acciai da costruzione non legati | Velocità di taglio vc in m/min | |
|---|---|---|
| 1.0037 | St 37-2 | 5 - 12 |
| 1.0044 | St 44-2 | 5 - 12 |
| 1.0039 | S 235JRG1+CR | 5 - 12 |
| 1.0060 | St 60-2 | 5 - 10 |
| Acciai a taglio libero | Velocità di taglio vc in m/min | |
|---|---|---|
| 1.0718 | 9 SMnPb 28 | 5 - 12 |
| 1.0721 | 10 S 20 | 5 - 12 |
| 1.0736 | 9 SMn 36 | 5 - 12 |
| 1.0726 | 35 S 20 | 5 - 10 |
| Acciaio fuso | Velocità di taglio vc in m/min | |
|---|---|---|
| 1.0420 | GS-38 | 8 - 15 |
| 1.1120 | GS-20 Mn 5 | 5 - 15 |
| 1.5633 | GS-24 Ni 8 | 5 - 12 |
| 1.7379 | GS-18 CrMo 9 10 | 5 - 12 |
| Acciai legati per costruzioni | Velocità di taglio vc in m/min | |
|---|---|---|
| 1.5415 | 15 Mo 3 | 5 - 12 |
| 1.5622 | 14 Ni 6 | 5 - 10 |
| 1.7335 | 13 CrMo 4 4 | 5 - 10 |
| 1.7715 | 14 MoV 6 3 | 5 - 10 |
Velocità di taglio vc [m/min] = (Diametro esterno * π * velocità) / 1000
Velocità di rotazione n [1/min] = (Velocità di taglio in m/min * 1000) / (Diametro esterno * π)
Programmazione della velocità di avanzamento [mm/min] = velocità * passo
Si prega di notare che le velocità di taglio sopra indicate sono indicative e devono essere regolate in base alla lubrificazione e all'azionamento.
Ulteriori informazioni
- G (BSP) - Tubo standard britannico DIN ISO 228 - Filettatura per tubi cilindrici
- Filettatura Whitworth
- Denominazioni, geometrie e definizioni sui rubinetti
- Tolleranze della filettatura interna
- Filettatura interna e foro centrale dimensioni
- Forme di smusso per rubinetti
- Confronto pollici-mm
- Trattamenti superficiali sugli utensili di maschiatura
- Velocità di taglio e lubrificazione/raffreddamento
- Informazioni sulla spillatura
- Tabella dei materiali
