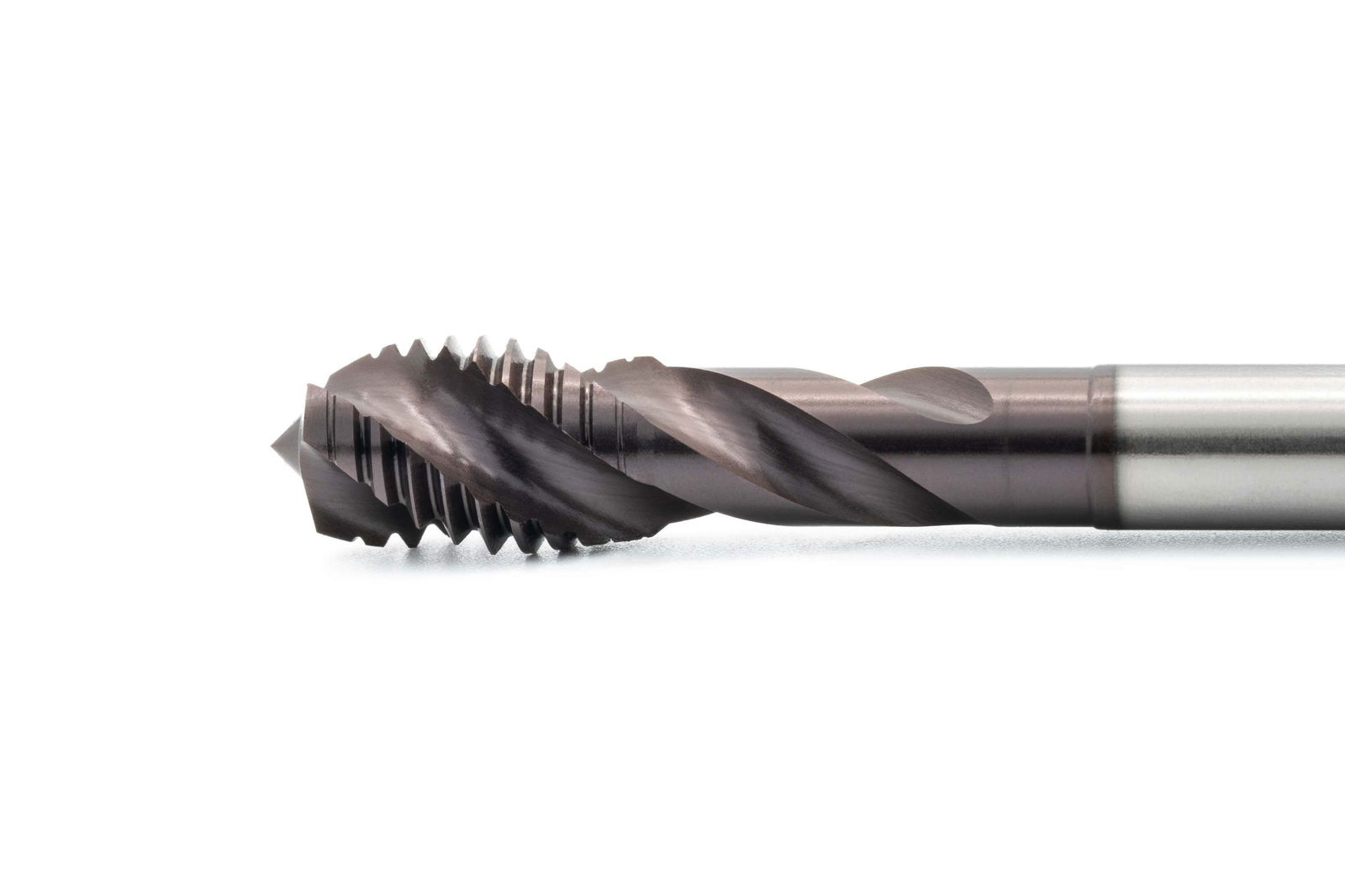

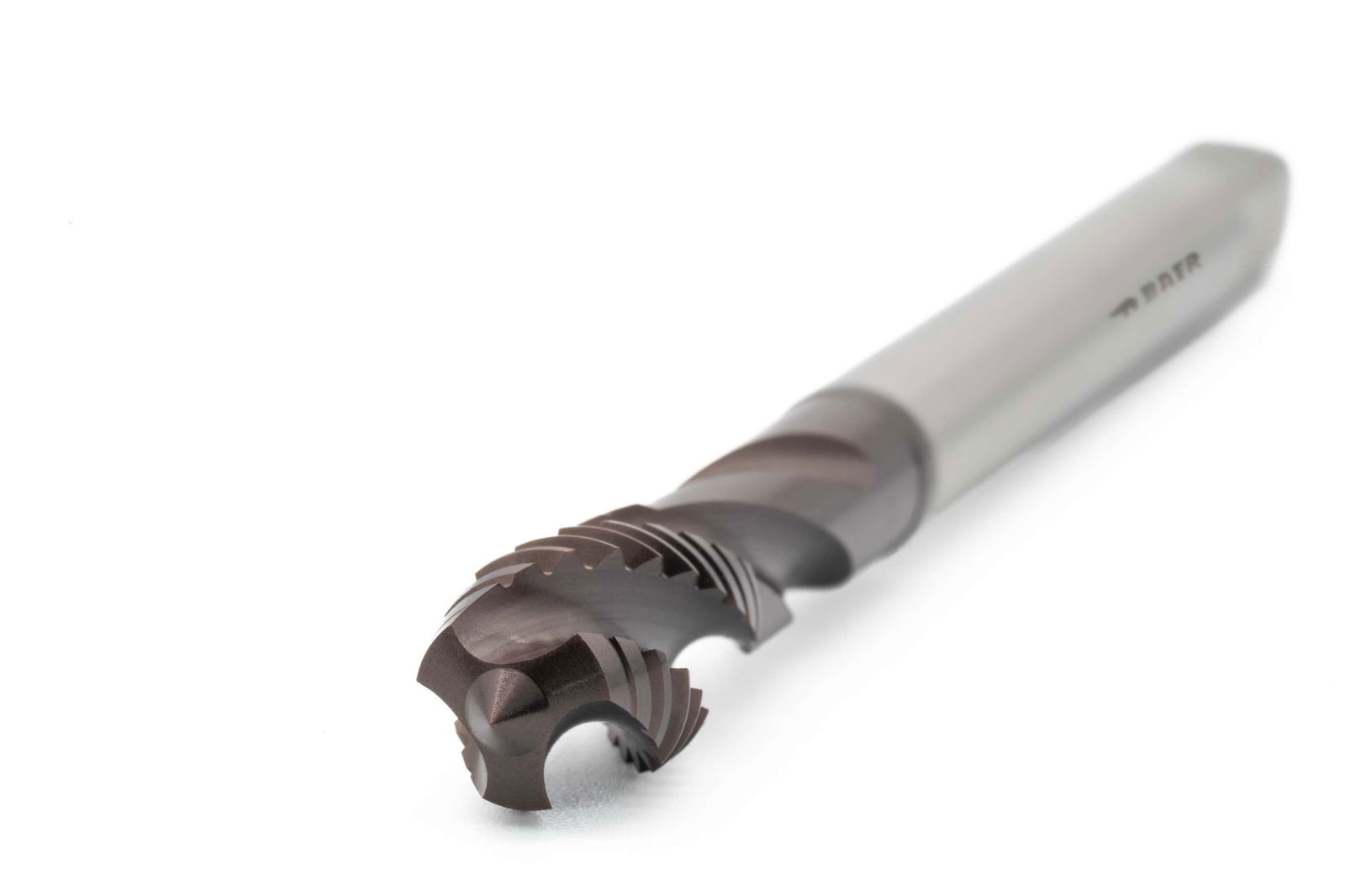

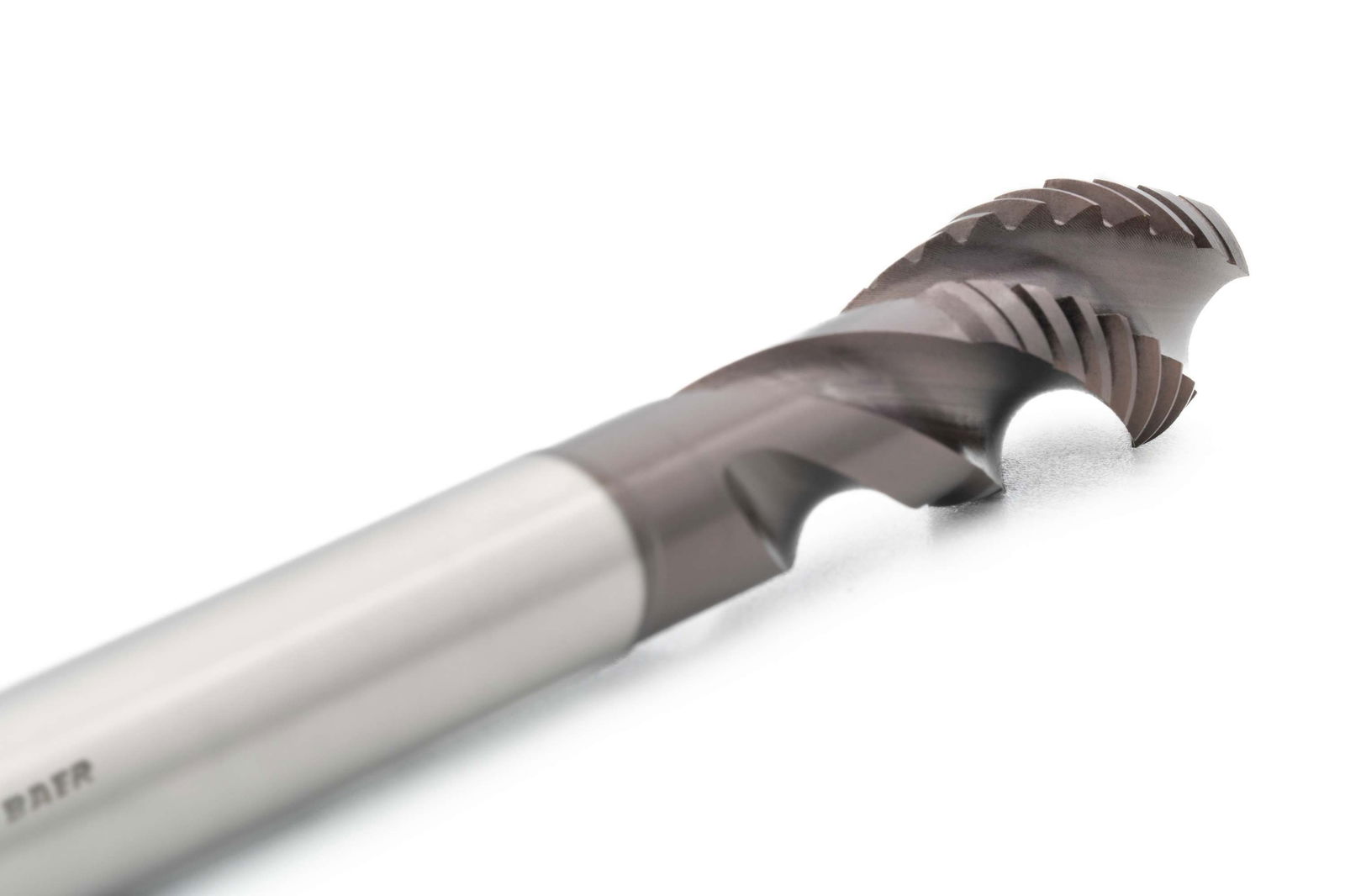

BAER HSSE-TiAlN Rubinetto a macchina - 40° RSP - UNF 1'' x 12 - DIN 376 Acciaio inox
255,36 €
Prezzi incl. IVA più costi di spedizione più costi di spedizione
Spedizione gratuita da 39 € (in Germania)
Disponibile
BAER HSSE-TiAlN Rubinetto a macchina - 40° RSP - UNF 1'' x 12 - DIN 376 Acciaio inox
I nostri maschi per macchine sono potenti e affidabili per una lavorazione efficiente in un unico passaggio con la macchina. I maschi per macchine sono utilizzati soprattutto nella produzione industriale. Possono essere utilizzati, tra l'altro, in macchine CNC, filettatrici, trapani a batteria e bracci maschiatori pneumatici. Poiché sono caratterizzati da un'elevata efficienza e da bassi costi di produzione, sono spesso utilizzati nella produzione in serie. Il filetto viene tagliato dalla macchina in un'unica operazione. Per questo motivo, sebbene il rubinetto a macchina BAER possa essere paragonato a maschio a macchina corto, è progettato per essere utilizzato con la macchina.
Il rubinetto a vite ha un gambo debordante secondo la norma DIN 376. Ciò significa che il gambo ha un diametro inferiore rispetto alla filettatura. Ciò significa che il rubinetto può essere utilizzato anche in fori più profondi e con filettature più lunghe. Può essere utilizzato anche in fori ciechi, poiché lo smusso corto e le scanalature a spirale assicurano che il truciolo venga scaricato all'indietro fuori dal foro.
Ogni materiale presenta un comportamento individuale del truciolo. Per questo motivo, i maschi a vite devono avere il giusto angolo di spoglia e, per ottenere risultati ancora migliori, una superficie appositamente trattata. Questo è l'unico modo per ottenere un buon trasporto del truciolo e per produrre una filettatura fedele al calibro.
L'alta qualità dell'acciaio HSSE legato al cobalto che utilizziamo fa sì che i nostri utensili siano estremamente durevoli e robusti. Grazie a speciali processi di tempra e a ripetuti rinvenimenti, la struttura della durezza è molto omogenea e costituisce la base ideale per i veri maschi a vite BAER. Questo aumenta la tenacità e la stabilità dei maschi a vite, consentendo loro di rimanere in uso più a lungo.
Il rivestimento in TiAlN è più resistente all'attrito e al calore e offre quindi vantaggi in termini di prestazioni a temperature elevate, con poche opzioni di raffreddamento (come nel caso di piccoli dimensioni e fori profondi) e velocità di taglio più elevate (oltre 60 m/min). Il TiAlN presenta anche dei vantaggi nella lavorazione di materiali poco lavorabili e usurabili e, in misura limitata, può essere utilizzato anche a secco. È possibile riverniciare gli utensili in TiAlN fino a 5 volte senza rimuovere il vecchio rivestimento
Dimensioni
| Diametro H |
UNF 1" x 12 |
|---|---|
| Diametro nominale in mm |
25,4 |
| Diametro nominale in pollici |
1 |
| Inclinazione |
12 |
| Inclinazione in mm |
2,117 |
| Quadrato |
14,5 mm |
| Utilizzare per |
1 |
Caratteristiche
| Direzione |
A destra |
|---|---|
| Filettatura standard |
UNF: filettatura unificata nazionale americana a passo fine secondo ANSI B1.1 |
| Gruppo di prodotti |
Maschietto |
| Resistenza alla trazione a temperatura ambiente |
fino a 1300 N/mm² | 41 HRC |
| Tabella A |
HSSE TiAlN |
| Tipo di prodotto |
Maschi a macchina |
| Tolleranza |
2B |
| standard |
DIN 376 |
Informazioni tecniche - Maschi a vite
23.25 mm
Foro cieco fino a 2,5 x D
Forma C 40° RSP
2-3 marce
I trucioli vengono scaricati verso l'alto rispetto alla direzione di taglio.
Raffreddamento e lubrificazione esterni
HSSE TiAlN
fino a 1300 N/mm² | 41 HRC
2B
Applicazioni
- Materiali difficili da lavorare, fino a un massimo di 1300 N/mm²
- Acciai legati trattabili termicamente, ghisa nodulare, ghisa malleabile
- Alluminio fuso e leghe battute Si<5% (a lungo taglio)
- Leghe di rame e ottone (a lungo taglio)
Disegno tecnico
| D1 |
UNF 1 x 12 |
|---|---|
| D2 |
18 mm |
| L1 |
140 mm |
| L2 |
26 mm |
| Quadrato |
14,5 mm |
| Utilizzare per |
1 |
Applicazione - Materiali campione
| Acciai inossidabili (ferritici, austenitici, martensitici) | Velocità di taglio vc in m/min | |
|---|---|---|
| 1.4104 | X14CrMoS17 | 10 - 12 |
| 1.4301 | X5CrNi18-10 (V2A) | 10 - 12 |
| 1.4571 | X6CrNiMoTi17-12-2 (V4A) | 10 - 12 |
| 1.4005 | X12CrS13 | 6 - 8 |
| Acciai da costruzione, acciai da cementazione | Velocità di taglio vc in m/min | |
|---|---|---|
| 1.0050 | St50-2 | 30 - 35 |
| 1.0401 | C15 | 25 - 30 |
| 1.7147 | 20MnCr5 | 30 - 35 |
| 1.5919 | 15CrNi6 | 30 - 35 |
| Acciai legati, acciai temprati e rinvenuti | Velocità di taglio vc in m/min | |
|---|---|---|
| 1.8515 | 31CrMo12 | 5 - 10 |
| 1.0503 | C45 | 25 - 30 |
| 1.7218 | 25CrMo4 | 5 - 25 |
| 1.6511 | 36CrNiMo4 | 5 - 25 |
| Ghisa sferoidale, ghisa malleabile | Velocità di taglio vc in m/min | |
|---|---|---|
| EN-JS-1030 | EN-GJS-400-15 (GGG40) | 20 - 25 |
| EN-JS-1070 | EN-GJS-700-2 (GGG70) | 20 - 25 |
| EN-JM-1010 | EN-GJMW-350-4 (GTW-35) | 20 - 25 |
| EN-JM-1140 | EN-GJMB-450-6 (GTS-45) | 20 - 25 |
| Alluminio puro, leghe di alluminio fuse e lavorate Si < 5% (lunghezza del truciolo) | Velocità di taglio vc in m/min | |
|---|---|---|
| Al99,5 | EN AW-1050 | 30 - 40 |
| AlMgSi | EN AW-6060 | 30 - 40 |
| AlZn5Mg3Cu | EN AW-7022 | 30 - 40 |
| AlMg5 | EN AC-51300 | 15 - 18 |
| Leghe di rame, ottone (a lungo taglio) | Velocità di taglio vc in m/min | |
|---|---|---|
| E-Cu 57 | EN CW400A | 15 - 18 |
| CuZn37 | EN CW 508 L (Ms58) | 15 - 18 |
Velocità di taglio vc [m/min] = (Diametro esterno * π * velocità) / 1000
Velocità di rotazione n [1/min] = (Velocità di taglio in m/min * 1000) / (Diametro esterno * π)
Programmazione della velocità di avanzamento [mm/min] = velocità * passo
Si prega di notare che le velocità di taglio sopra indicate sono indicative e devono essere regolate in base alla lubrificazione e all'azionamento.
