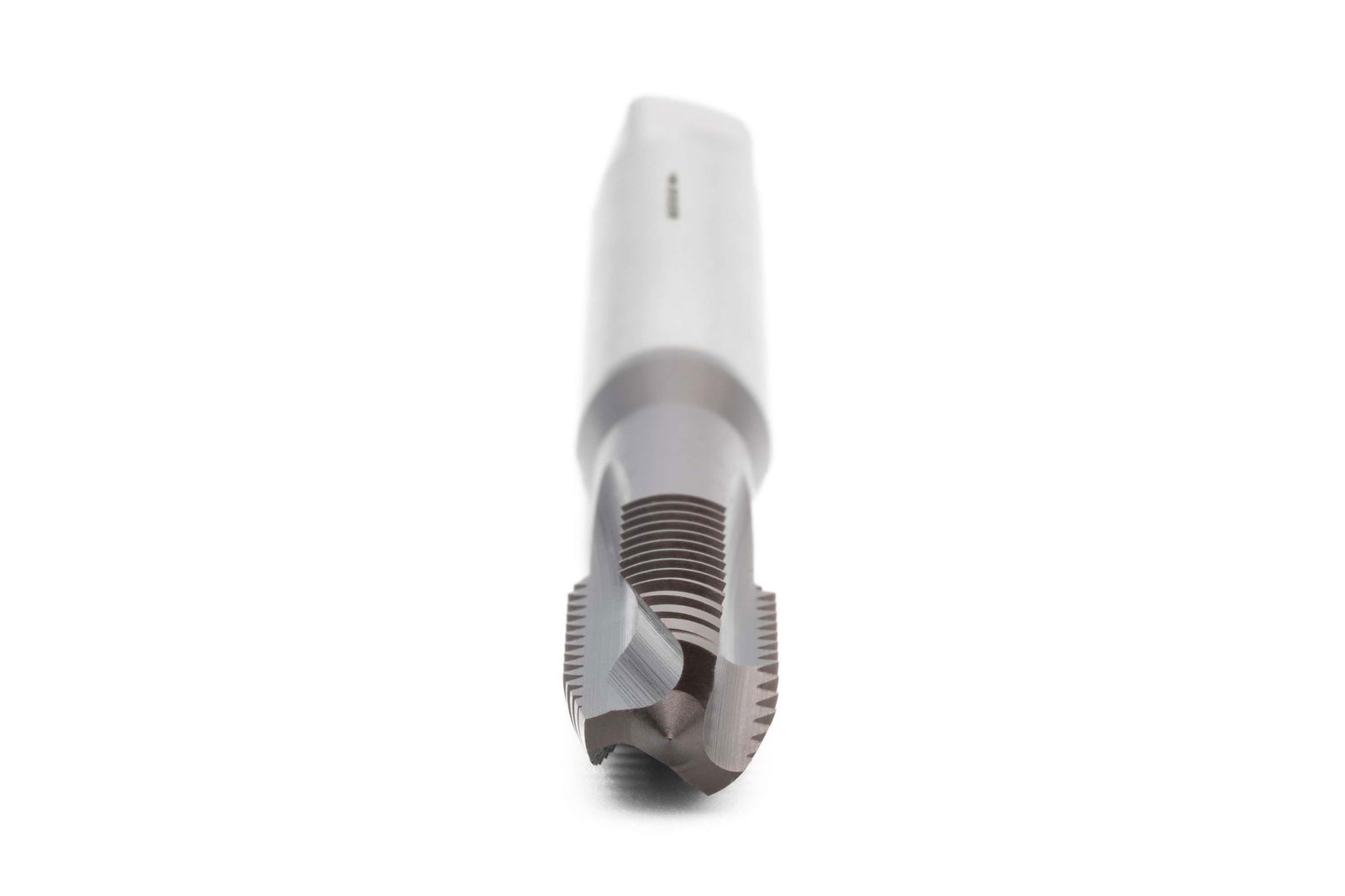

BAER HSSE-TiAlN Rubinetto a macchina Forma B - UNC 3/4 x 10 - DIN 376 Acciaio inossidabile
117,41 €
Prezzi incl. IVA più costi di spedizione più costi di spedizione
Spedizione gratuita da 39 € (in Germania)
Disponibile
BAER HSSE-TiAlN Rubinetto a macchina Forma B - UNC 3/4 x 10 - DIN 376 Acciaio inossidabile
I nostri maschi per macchine sono potenti e affidabili per una lavorazione efficiente in un unico passaggio con la macchina. I maschi per macchine sono utilizzati soprattutto nella produzione industriale. Possono essere utilizzati, tra l'altro, in macchine CNC, filettatrici, trapani a batteria e bracci di maschiatura pneumatici. Poiché sono caratterizzati da un'elevata efficienza e da bassi costi di produzione, sono spesso utilizzati nella produzione in serie. Il filetto viene tagliato dalla macchina in un'unica operazione. Per questo motivo, sebbene il rubinetto a macchina BAER possa essere paragonato a maschio a macchina corto, è progettato per essere utilizzato con la macchina.
Il rubinetto a vite ha un gambo debordante secondo la norma DIN 376. Ciò significa che il gambo ha un diametro inferiore rispetto alla filettatura. Ciò significa che il rubinetto può essere utilizzato anche in fori più profondi e con filettature più lunghe. Questo significa che
può essere utilizzato anche in fori più profondi e con filettature più lunghe, perché lo smusso lungo, le scanalature diritte e la punta a spirale assicurano che il truciolo venga trasportato in avanti fuori dal foro. Ogni materiale ha un comportamento individuale del truciolo. Per questo motivo, i maschi per viti devono avere il giusto angolo di spoglia e, per ottenere risultati ancora migliori, una superficie appositamente trattata. Questo è l'unico modo per ottenere un buon trasporto del truciolo e per produrre un filetto fedele al calibro.
L'alta qualità dell'acciaio HSSE legato al cobalto che utilizziamo fa sì che i nostri utensili siano estremamente durevoli e robusti. Grazie a speciali processi di tempra e a ripetuti rinvenimenti, la struttura della durezza è molto omogenea e costituisce la base ideale per i veri maschi a vite BAER. Questo aumenta la tenacità e la stabilità dei maschi a vite, consentendo loro di rimanere in uso più a lungo.
Il rivestimento in TiAlN è più resistente all'attrito e al calore e offre quindi vantaggi in termini di prestazioni a temperature elevate, con poche opzioni di raffreddamento (come nel caso di piccoli dimensioni e fori profondi) e velocità di taglio più elevate (oltre 60 m/min). Il TiAlN presenta anche dei vantaggi nella lavorazione di materiali poco lavorabili e usurabili e, in misura limitata, può essere utilizzato anche a secco. È possibile riverniciare gli utensili in TiAlN fino a 5 volte senza rimuovere il vecchio rivestimento
Dimensioni
| Diametro |
3/4 |
|---|---|
| Diametro nominale in mm |
19,05 |
| Diametro nominale in pollici |
0,75 |
| Dimensione |
UNC 3/4 x 10 |
| Inclinazione |
10 |
| Inclinazione in mm |
2,54 |
| Quadrato |
11 mm |
Caratteristiche
| Direzione |
A destra |
|---|---|
| Filettatura standard |
UNC: filettatura unificata nazionale americana a passo grosso secondo ANSI B1.1 |
| Gruppo di prodotti |
Maschietto |
| Materiale |
HSSE TiAlN |
| Resistenza alla trazione a temperatura ambiente |
fino a 1300 N/mm² | 41 HRC |
| Standard |
DIN 376 |
| Tipo di prodotto |
Maschi a macchina |
| Tolleranza |
2B |
Informazioni tecniche - Maschi a vite
13.5 mm
Foro passante fino a 2,5 x D
Forma B con taglio della superficie
4-5 marce
I trucioli vengono scaricati verso il basso, nella direzione di taglio.
Raffreddamento e lubrificazione esterni
HSSE TiAlN
fino a 1300 N/mm² | 41 HRC
2B
Applicazioni
- Acciai inossidabili, INOX, V2A, V4A
- Materiali difficili da lavorare, fino a un massimo di 1200 N/mm²
- Acciai legati trattabili termicamente, ghisa nodulare, ghisa malleabile
- Alluminio fuso e leghe battute Si<5% (a lungo taglio)
- Leghe di rame e ottone (a lungo taglio)
Esempi di applicazioni
- Filettatura UNC ¾-10 per volante di nave
- Filettatura per volante di nave
- Filettatura per volante
Disegno tecnico
| D1 |
UNC 3/4 x 10 |
|---|---|
| D2 |
14 mm |
| Diametro |
3/4 |
| L1 |
125 mm |
| L2 |
32 mm |
| Quadrato |
11 mm |
Applicazione - Materiali campione
| Acciai inossidabili (ferritici, austenitici, martensitici) | Velocità di taglio vc in m/min | |
|---|---|---|
| 1.4104 | X14CrMoS17 | 10 - 12 |
| 1.4301 | X5CrNi18-10 (V2A) | 10 - 12 |
| 1.4571 | X6CrNiMoTi17-12-2 (V4A) | 10 - 12 |
| 1.4005 | X12CrS13 | 6 - 8 |
| Acciai da costruzione, acciai da cementazione | Velocità di taglio vc in m/min | |
|---|---|---|
| 1.0050 | St50-2 | 30 - 35 |
| 1.0401 | C15 | 25 - 30 |
| 1.7147 | 20MnCr5 | 30 - 35 |
| 1.5919 | 15CrNi6 | 30 - 35 |
| Acciai legati, acciai temprati e rinvenuti | Velocità di taglio vc in m/min | |
|---|---|---|
| 1.8515 | 31CrMo12 | 5 - 10 |
| 1.0503 | C45 | 25 - 30 |
| 1.7218 | 25CrMo4 | 5 - 25 |
| 1.6511 | 36CrNiMo4 | 5 - 25 |
| Ghisa sferoidale, ghisa malleabile | Velocità di taglio vc in m/min | |
|---|---|---|
| EN-JS-1030 | EN-GJS-400-15 (GGG40) | 20 - 25 |
| EN-JS-1070 | EN-GJS-700-2 (GGG70) | 20 - 25 |
| EN-JM-1010 | EN-GJMW-350-4 (GTW-35) | 20 - 25 |
| EN-JM-1140 | EN-GJMB-450-6 (GTS-45) | 20 - 25 |
| Alluminio puro, leghe di alluminio fuse e lavorate Si < 5% (lunghezza del truciolo) | Velocità di taglio vc in m/min | |
|---|---|---|
| Al99,5 | EN AW-1050 | 30 - 40 |
| AlMgSi | EN AW-6060 | 30 - 40 |
| AlZn5Mg3Cu | EN AW-7022 | 30 - 40 |
| AlMg5 | EN AC-51300 | 15 - 18 |
| Leghe di rame, ottone (a lungo taglio) | Velocità di taglio vc in m/min | |
|---|---|---|
| E-Cu 57 | EN CW400A | 15 - 18 |
| CuZn37 | EN CW 508 L (Ms58) | 15 - 18 |
Velocità di taglio vc [m/min] = (Diametro esterno * π * velocità) / 1000
Velocità di rotazione n [1/min] = (Velocità di taglio in m/min * 1000) / (Diametro esterno * π)
Programmazione della velocità di avanzamento [mm/min] = velocità * passo
Si prega di notare che le velocità di taglio sopra indicate sono indicative e devono essere regolate in base alla lubrificazione e all'azionamento.
Ulteriori informazioni
- UNC - Filettatura grossa nazionale unificata Serie ANSI B1.1 Filettatura grossa americana
- Denominazioni, geometrie e definizioni sui rubinetti
- Tolleranze della filettatura interna
- Filettatura interna e foro centrale dimensioni
- Forme di smusso per rubinetti
- Confronto pollici-mm
- Trattamenti superficiali sugli utensili di maschiatura
- Velocità di taglio e lubrificazione/raffreddamento
- Informazioni sulla spillatura
- Tabella dei materiali
