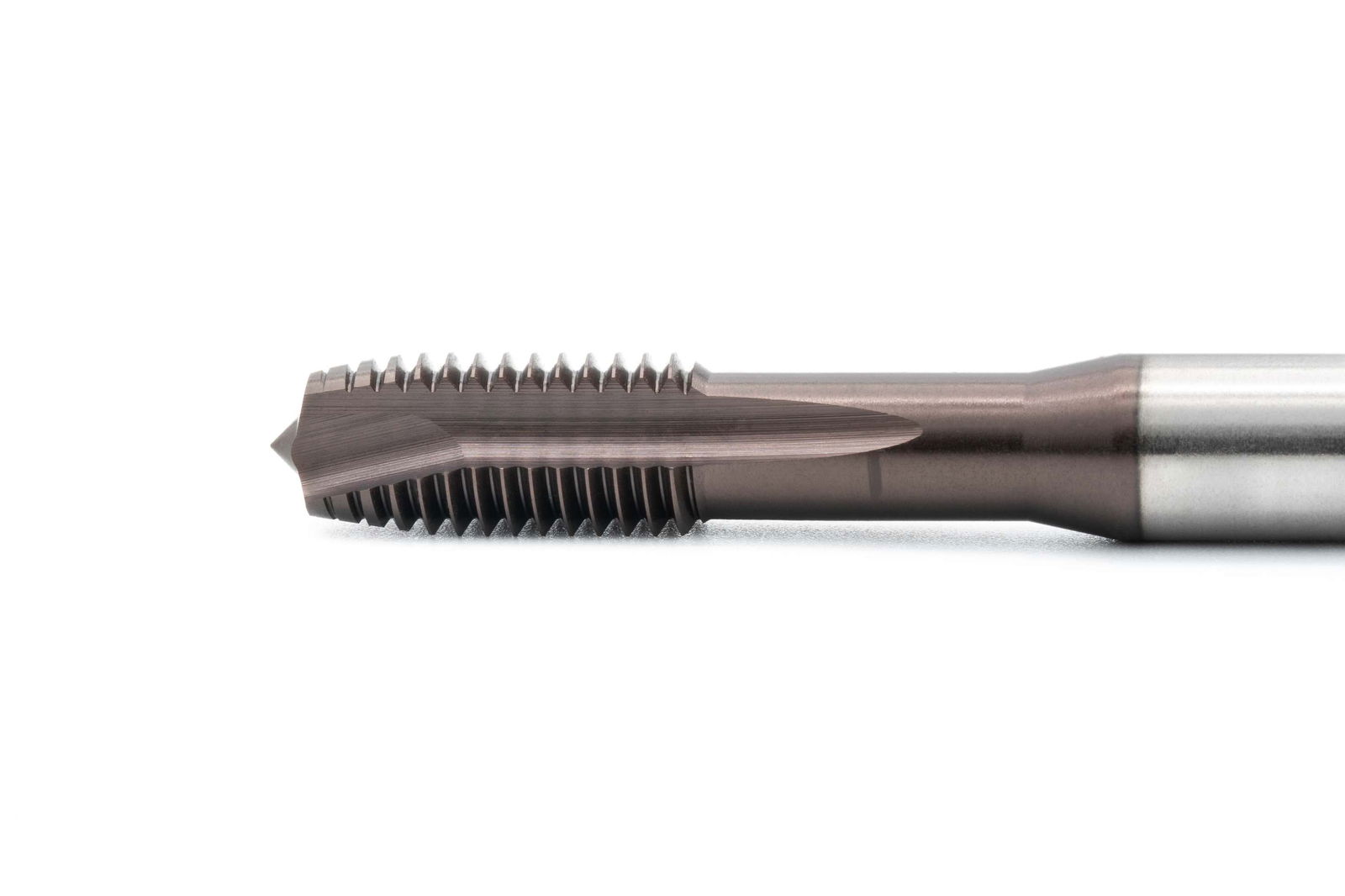

BAER HSSE-TiAlN Rubinetto a macchina Forma B - UNC No. 6 x 32 - DIN 371 Acciaio inossidabile
36,49 €
Prezzi incl. IVA più costi di spedizione più costi di spedizione
Spedizione gratuita da 39 € (in Germania)
Disponibile
BAER HSSE-TiAlN Rubinetto a macchina Forma B - UNC No. 6 x 32 - DIN 371 Acciaio inossidabile
I nostri maschi per macchine sono potenti e affidabili per una lavorazione efficiente in un unico passaggio con la macchina. I maschi per macchine sono utilizzati soprattutto nella produzione industriale. Possono essere utilizzati, tra l'altro, in macchine CNC, filettatrici, trapani a batteria e bracci di maschiatura pneumatici. Poiché sono caratterizzati da un'elevata efficienza e da bassi costi di produzione, sono spesso utilizzati nella produzione in serie. Il filetto viene tagliato dalla macchina in un'unica operazione. Per questo motivo, sebbene il rubinetto a macchina BAER possa essere paragonato a maschio a macchina corto, è progettato per essere utilizzato con la macchina.
Il rubinetto a vite ha un gambo rinforzato secondo la norma DIN 371. Ciò significa che il diametro del gambo è maggiore rispetto a quello della macchina. Ciò significa che il diametro del gambo è più grande della filettatura stessa. Questo rende il rubinetto più stabile. Tuttavia, limita la lunghezza del filetto che può essere tagliato. Può essere utilizzato per i fori passanti perché lo smusso lungo, le scanalature diritte e la punta a spirale assicurano che il truciolo venga trasportato in avanti fuori dal foro.
Ogni materiale presenta un comportamento individuale del truciolo. Per questo motivo, i maschi a vite devono avere il giusto angolo di spoglia e, per ottenere risultati ancora migliori, una superficie appositamente trattata. Questo è l'unico modo per ottenere un buon trasporto del truciolo e per produrre una filettatura fedele al calibro.
L'alta qualità dell'acciaio HSSE legato al cobalto che utilizziamo fa sì che i nostri utensili siano estremamente durevoli e robusti. Grazie a speciali processi di tempra e a ripetuti rinvenimenti, la struttura della durezza è molto omogenea e costituisce la base ideale per i veri maschi a vite BAER. Questo aumenta la resistenza e la stabilità dei maschi a vite, consentendo loro di rimanere in uso più a lungo.
Il rivestimento TiAlN è particolarmente adatto all'uso con acciai ad alta resistenza, materiali abrasivi e anche tagli interrotti, poiché è meno sensibile ai carichi d'impatto. Spesso il TiN non è sufficiente e si richiedono maggiori requisiti di durezza e tenacità, in questo caso si utilizza il TiAlN. Tuttavia, a causa della minore resistenza al calore, è importante un raffreddamento più intenso degli utensili rivestiti di TiAlN.
Dimensioni
| Diametro |
N. 6 |
|---|---|
| Diametro nominale in mm |
3,505 |
| Diametro nominale in pollici |
0,138 |
| Dimensione |
UNC No. 6 x 32 |
| Inclinazione |
32 |
| Inclinazione in mm |
0,794 |
| Quadrato |
3 mm |
Caratteristiche
| Direzione |
A destra |
|---|---|
| Filettatura standard |
UNC: filettatura unificata nazionale americana a passo grosso secondo ANSI B1.1 |
| Gruppo di prodotti |
Maschietto |
| Materiale |
HSSE TiAlN |
| Resistenza alla trazione a temperatura ambiente |
fino a 1300 N/mm² | 41 HRC |
| Standard |
DIN 371 |
| Tipo di prodotto |
Maschi a macchina |
| Tolleranza |
2B |
Informazioni tecniche - Maschi a vite
2.85 mm
Foro passante fino a 2,5 x D
Forma B con taglio della superficie
4-5 marce
I trucioli vengono scaricati verso il basso, nella direzione di taglio.
Raffreddamento e lubrificazione esterni
HSSE TiAlN
fino a 1300 N/mm² | 41 HRC
2B
Applicazioni
- Acciai inossidabili, INOX, V2A, V4A
- Materiali difficili da lavorare, fino a un massimo di 1200 N/mm²
- Acciai legati trattabili termicamente, ghisa nodulare, ghisa malleabile
- Alluminio fuso e leghe battute Si<5% (a lungo taglio)
- Leghe di rame e ottone (a lungo taglio)
Disegno tecnico
| D1 |
UNC No. 6 x 32 |
|---|---|
| D2 |
4 mm |
| Diametro |
N. 6 |
| L1 |
56 mm |
| L2 |
11 mm |
| Quadrato |
3 mm |
Applicazione - Materiali campione
| Acciai inossidabili (ferritici, austenitici, martensitici) | Velocità di taglio vc in m/min | |
|---|---|---|
| 1.4104 | X14CrMoS17 | 10 - 12 |
| 1.4301 | X5CrNi18-10 (V2A) | 10 - 12 |
| 1.4571 | X6CrNiMoTi17-12-2 (V4A) | 10 - 12 |
| 1.4005 | X12CrS13 | 6 - 8 |
| Acciai da costruzione, acciai da cementazione | Velocità di taglio vc in m/min | |
|---|---|---|
| 1.0050 | St50-2 | 30 - 35 |
| 1.0401 | C15 | 25 - 30 |
| 1.7147 | 20MnCr5 | 30 - 35 |
| 1.5919 | 15CrNi6 | 30 - 35 |
| Acciai legati, acciai temprati e rinvenuti | Velocità di taglio vc in m/min | |
|---|---|---|
| 1.8515 | 31CrMo12 | 5 - 10 |
| 1.0503 | C45 | 25 - 30 |
| 1.7218 | 25CrMo4 | 5 - 25 |
| 1.6511 | 36CrNiMo4 | 5 - 25 |
| Ghisa sferoidale, ghisa malleabile | Velocità di taglio vc in m/min | |
|---|---|---|
| EN-JS-1030 | EN-GJS-400-15 (GGG40) | 20 - 25 |
| EN-JS-1070 | EN-GJS-700-2 (GGG70) | 20 - 25 |
| EN-JM-1010 | EN-GJMW-350-4 (GTW-35) | 20 - 25 |
| EN-JM-1140 | EN-GJMB-450-6 (GTS-45) | 20 - 25 |
| Alluminio puro, leghe di alluminio fuse e lavorate Si < 5% (lunghezza del truciolo) | Velocità di taglio vc in m/min | |
|---|---|---|
| Al99,5 | EN AW-1050 | 30 - 40 |
| AlMgSi | EN AW-6060 | 30 - 40 |
| AlZn5Mg3Cu | EN AW-7022 | 30 - 40 |
| AlMg5 | EN AC-51300 | 15 - 18 |
| Leghe di rame, ottone (a lungo taglio) | Velocità di taglio vc in m/min | |
|---|---|---|
| E-Cu 57 | EN CW400A | 15 - 18 |
| CuZn37 | EN CW 508 L (Ms58) | 15 - 18 |
Velocità di taglio vc [m/min] = (Diametro esterno * π * velocità) / 1000
Velocità di rotazione n [1/min] = (Velocità di taglio in m/min * 1000) / (Diametro esterno * π)
Programmazione della velocità di avanzamento [mm/min] = velocità * passo
Si prega di notare che le velocità di taglio sopra indicate sono indicative e devono essere regolate in base alla lubrificazione e all'azionamento.
Ulteriori informazioni
- UNC - Filettatura grossa nazionale unificata Serie ANSI B1.1 Filettatura grossa americana
- Denominazioni, geometrie e definizioni sui rubinetti
- Tolleranze della filettatura interna
- Filettatura interna e foro centrale dimensioni
- Forme di smusso per rubinetti
- Confronto pollici-mm
- Trattamenti superficiali sugli utensili di maschiatura
- Velocità di taglio e lubrificazione/raffreddamento
- Informazioni sulla spillatura
- Tabella dei materiali
