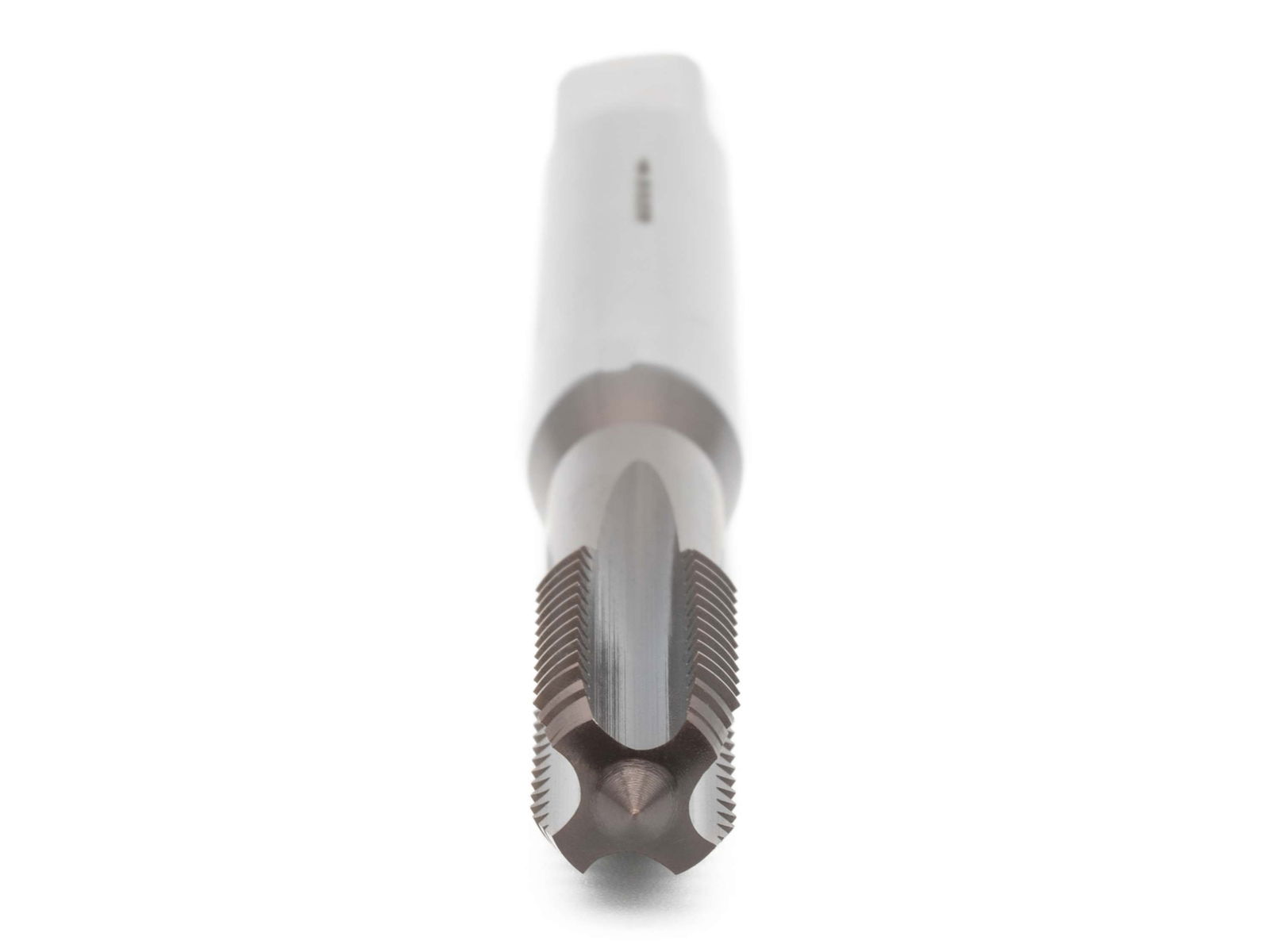

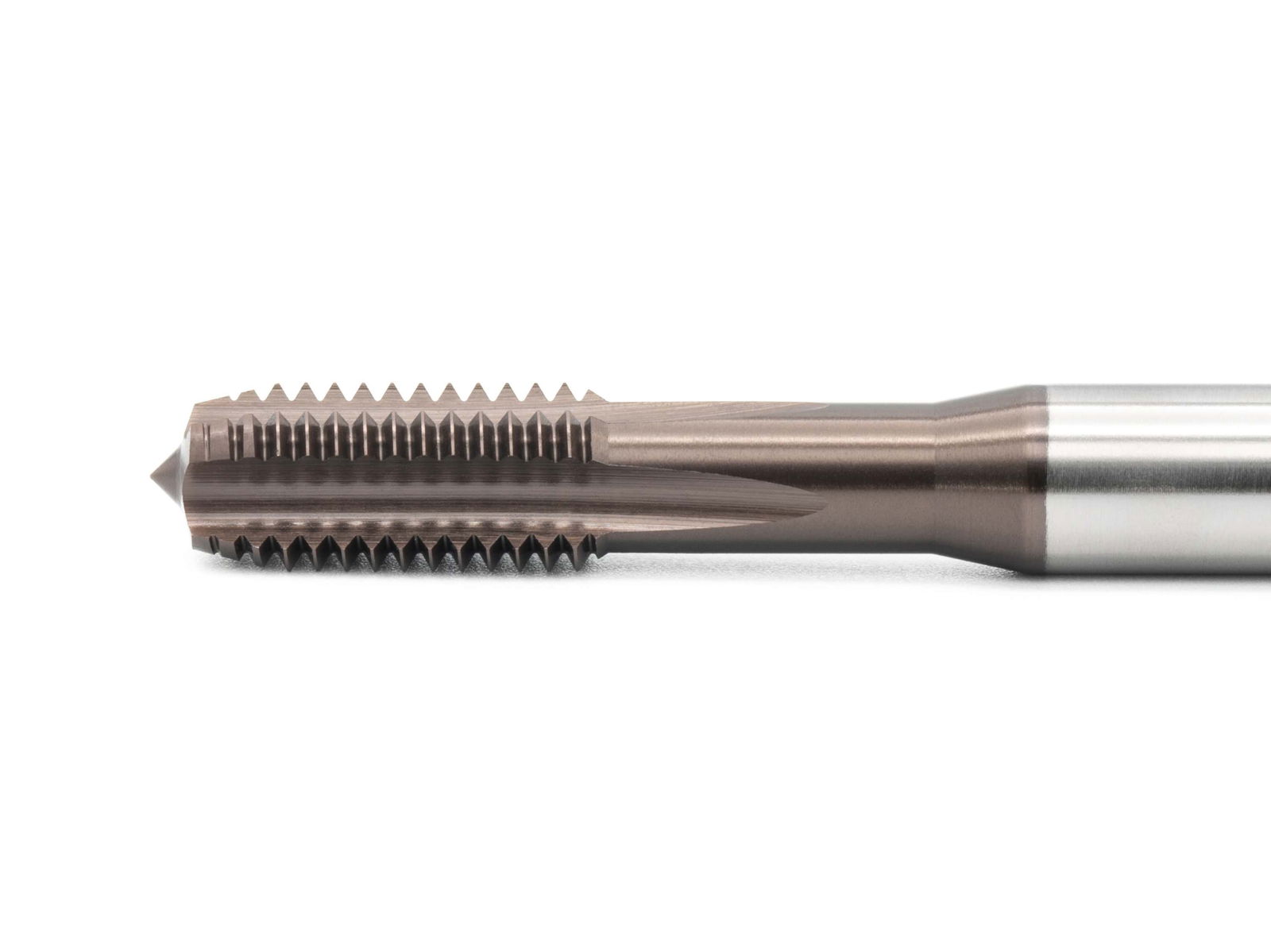

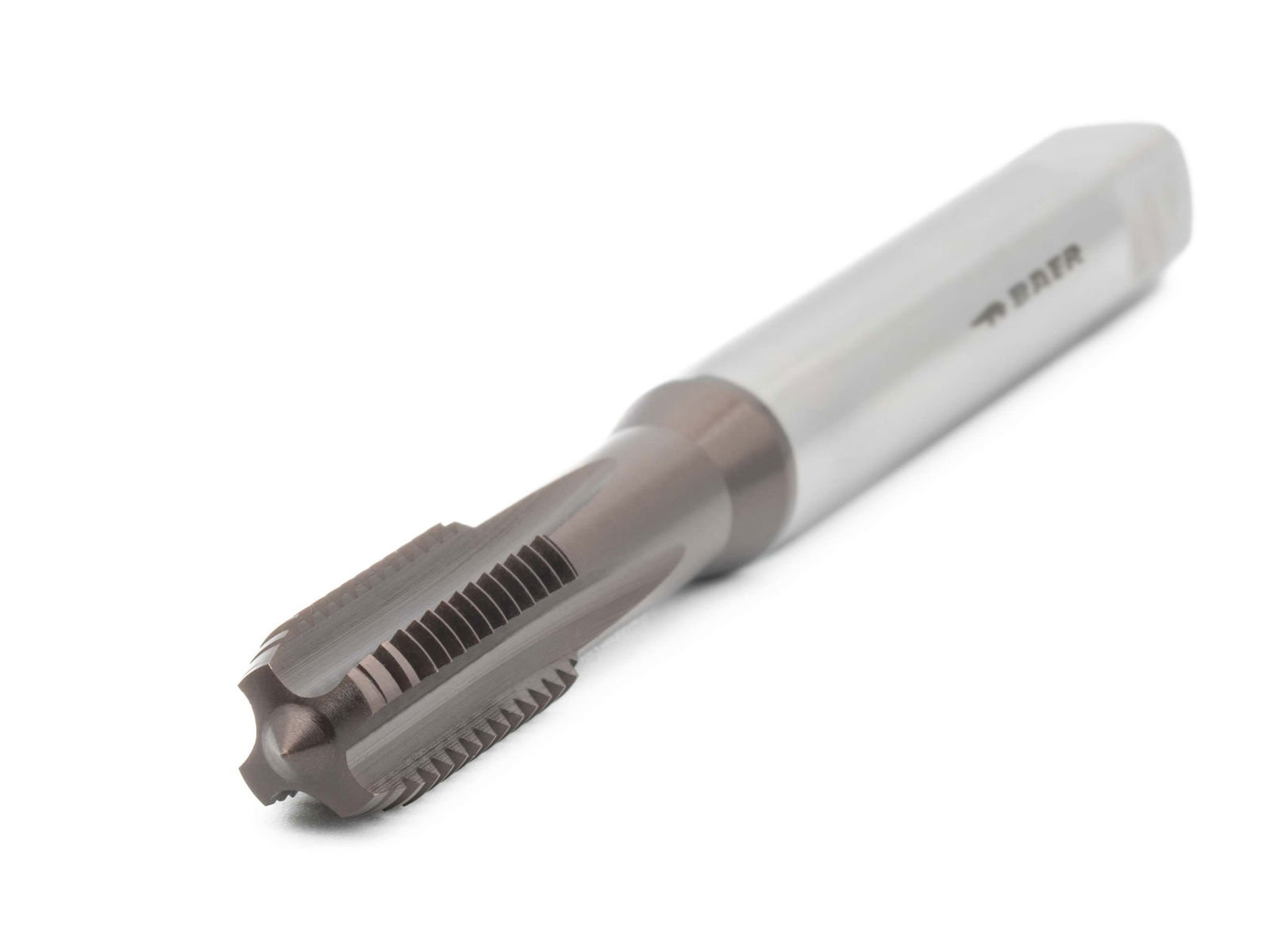

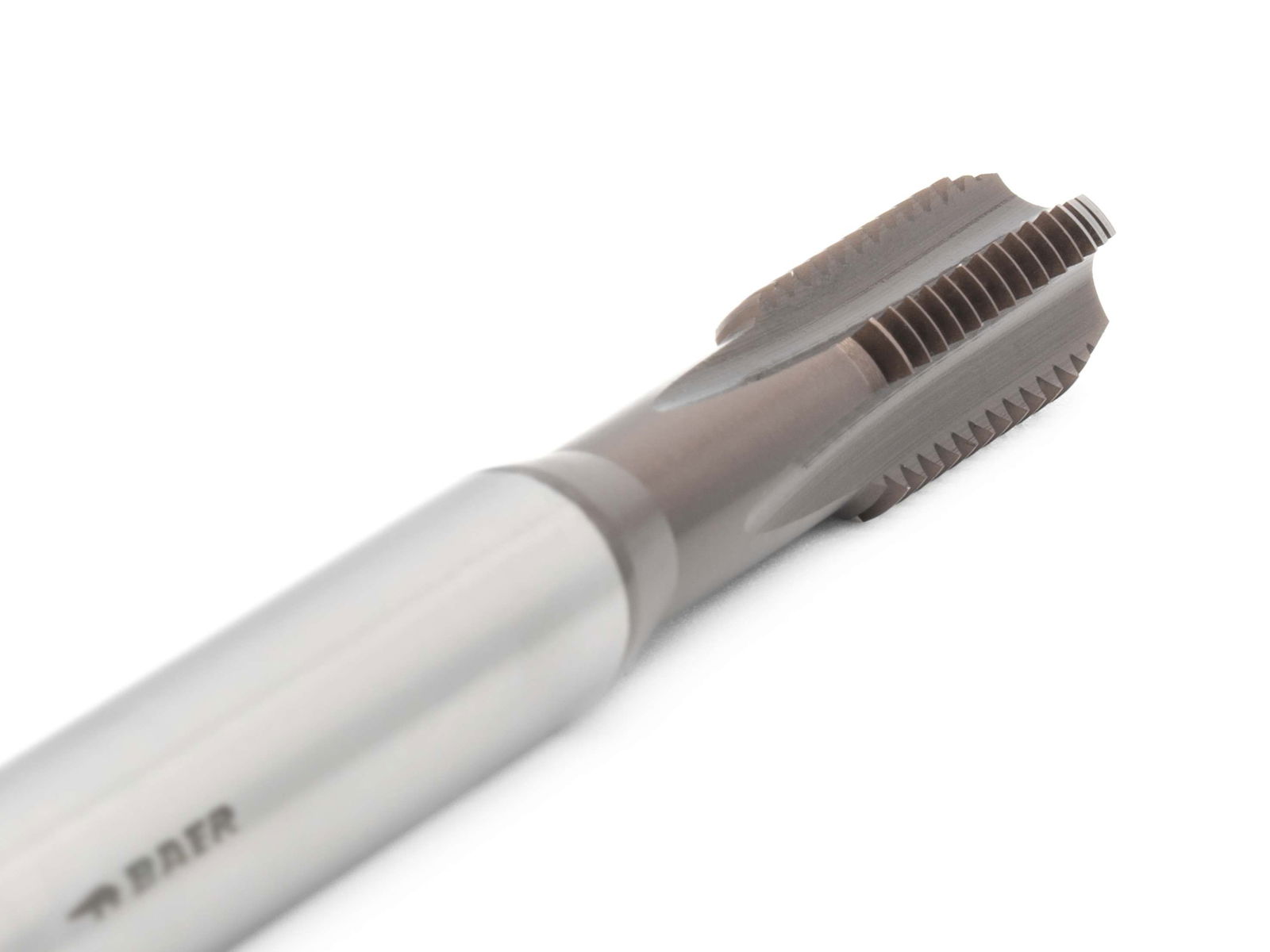

BAER HSSE-TiCN Rubinetto a macchina Forma C per ghisa - M 8 x 1,25 - DIN 371
17,93 €
Prezzi incl. IVA più costi di spedizione più costi di spedizione
Spedizione gratuita da 39 € (in Germania)
Disponibile
Per questo prodotto è possibile anche la spedizione espressa
BAER HSSE-TiCN Rubinetto a macchina Forma C per ghisa - M 8 x 1,25 - DIN 371
I nostri maschi per macchine sono potenti e affidabili per una lavorazione efficiente in un unico passaggio con la macchina. I maschi per macchine sono utilizzati soprattutto nella produzione industriale. Possono essere utilizzati, tra l'altro, in macchine CNC, filettatrici, trapani a batteria e bracci di maschiatura pneumatici. Poiché sono caratterizzati da un'elevata efficienza e da bassi costi di produzione, sono spesso utilizzati nella produzione in serie. Il filetto viene tagliato dalla macchina in un'unica operazione. Per questo motivo, sebbene il rubinetto a macchina BAER possa essere paragonato a maschio a macchina corto, è progettato per essere utilizzato con la macchina.
Il rubinetto a vite ha un gambo rinforzato secondo la norma DIN 371. Ciò significa che il diametro del gambo è maggiore rispetto a quello della macchina. Ciò significa che il diametro del gambo è più grande della filettatura stessa. Questo rende il rubinetto più stabile. Tuttavia, limita la lunghezza del filetto che può essere tagliato. Può essere utilizzato per i fori passanti e per i fori ciechi, perché lo smusso corto e la forma diritta delle scanalature fanno sì che il truciolo rimanga nelle scanalature e non venga trasportato via.
Ogni materiale presenta un comportamento individuale del truciolo. Per questo motivo, i maschi per viti devono avere il giusto angolo di spoglia e, per ottenere risultati ancora migliori, una superficie appositamente trattata. Questo è l'unico modo per ottenere un buon trasporto del truciolo e per produrre una filettatura fedele al calibro.
L'alta qualità dell'acciaio HSSE legato al cobalto che utilizziamo fa sì che i nostri utensili siano estremamente durevoli e robusti. Grazie a speciali processi di tempra e a ripetuti rinvenimenti, la struttura della durezza è molto omogenea e costituisce la base ideale per i veri maschi a vite BAER. Ciò aumenta la resistenza e la stabilità dei maschi a vite, consentendo loro di rimanere in uso più a lungo.
Il rivestimento TiCN è particolarmente adatto all'uso con acciai ad alta resistenza, materiali abrasivi e anche tagli interrotti, poiché è meno sensibile ai carichi d'impatto. Spesso il TiN non è sufficiente e si richiedono maggiori requisiti di durezza e tenacità, nel qual caso si utilizza il TiCN. Tuttavia, a causa della minore resistenza al calore, è importante un raffreddamento più intenso degli utensili rivestiti di TiCN.
Dimensioni
| Diametro H |
M 8 x 1,25 |
|---|---|
| Diametro nominale in mm |
8 |
| Diametro nominale in pollici |
0,315 |
| Inclinazione |
1,25 |
| Inclinazione in mm |
1,25 |
| Quadrato |
6,2 mm |
| Utilizzare per |
8 |
Caratteristiche
| Direzione |
A destra |
|---|---|
| Filettatura standard |
M: filettatura metrica standard ISO secondo DIN 13 |
| Gruppo di prodotti |
Maschietto |
| Resistenza alla trazione a temperatura ambiente |
fino a 1000 N/mm² | 32 HRC |
| Tabella A |
HSSE TiCN |
| Tipo di prodotto |
Maschi a macchina |
| Tolleranza |
ISO2/6H |
| standard |
DIN 371 |
Informazioni tecniche - Maschi a vite
6.8 mm
Foro passante e foro cieco fino a 2,5 x D
Forma C scanalata diritta
2-3 marce
Non avviene quasi mai. I trucioli rimangono nelle scanalature.
Raffreddamento e lubrificazione esterni
HSSE TiCN
fino a 1000 N/mm² | 32 HRC
ISO2/6H
Applicazioni
- Ghisa grigia < 1000 N/mm²
- Leghe di alluminio da fusione Si < 5% (short-chipping) < 600 N/mm²
- Leghe di rame (short-chipping)
- Ottone (a breve deformazione)
Esempi di applicazioni
- Filettatura da bicicletta M8 per il fissaggio dell'asta del manubrio e della sella
Disegno tecnico
| D1 |
M 8 x 1,25 |
|---|---|
| D2 |
8 mm |
| L1 |
90 mm |
| L2 |
18 mm |
| Quadrato |
6,2 mm |
| Utilizzare per |
8 |
Applicazione - Materiali campione
| Ghisa grigia | Velocità di taglio vc in m/min | |
|---|---|---|
| 0.6010 | GG10 | 40 - 45 |
| 0.6020 | GG20 | 40 - 45 |
| 0.6030 | GG30 | 40 - 45 |
| 0.6040 | GG40 | 40 - 45 |
| Leghe di alluminio fuse Si > 5% (a medio e corto taglio) | Velocità di taglio vc in m/min | |
|---|---|---|
| 3.2134 | G-AlSi5Cu1Mg | 30 - 40 |
| 3.2381 | G-AlSi10Mg | 27 - 30 |
| 3.2581 | G-AlSi12 | 27 - 30 |
| 3.2583 | G-AlSi12(Cu) | 27 - 30 |
| Leghe di rame (short-chipping), ottone (short-chipping) | Velocità di taglio vc in m/min | |
|---|---|---|
| 2.0360 | CuZn40 | 25 - 30 |
| 2.0410 | CuZn44Pb2 | 25 - 30 |
| 2.0550 | CuZn40Al2 | 25 - 30 |
| 2.1086 | G-CuSn10Zn | 25 - 30 |
Velocità di taglio vc [m/min] = (Diametro esterno * π * velocità) / 1000
Velocità di rotazione n [1/min] = (Velocità di taglio in m/min * 1000) / (Diametro esterno * π)
Programmazione della velocità di avanzamento [mm/min] = velocità * passo
Si prega di notare che le velocità di taglio sopra indicate sono indicative e devono essere regolate in base alla lubrificazione e all'azionamento.
Ulteriori informazioni
- M - Filettatura metrica ISO DIN 13
- Denominazioni, geometrie e definizioni sui rubinetti
- Tolleranze della filettatura interna
- Filettatura interna e foro centrale dimensioni
- Forme di smusso per rubinetti
- Confronto pollici-mm
- Trattamenti superficiali sugli utensili di maschiatura
- Velocità di taglio e lubrificazione/raffreddamento
- Informazioni sulla spillatura
- Tabella dei materiali
