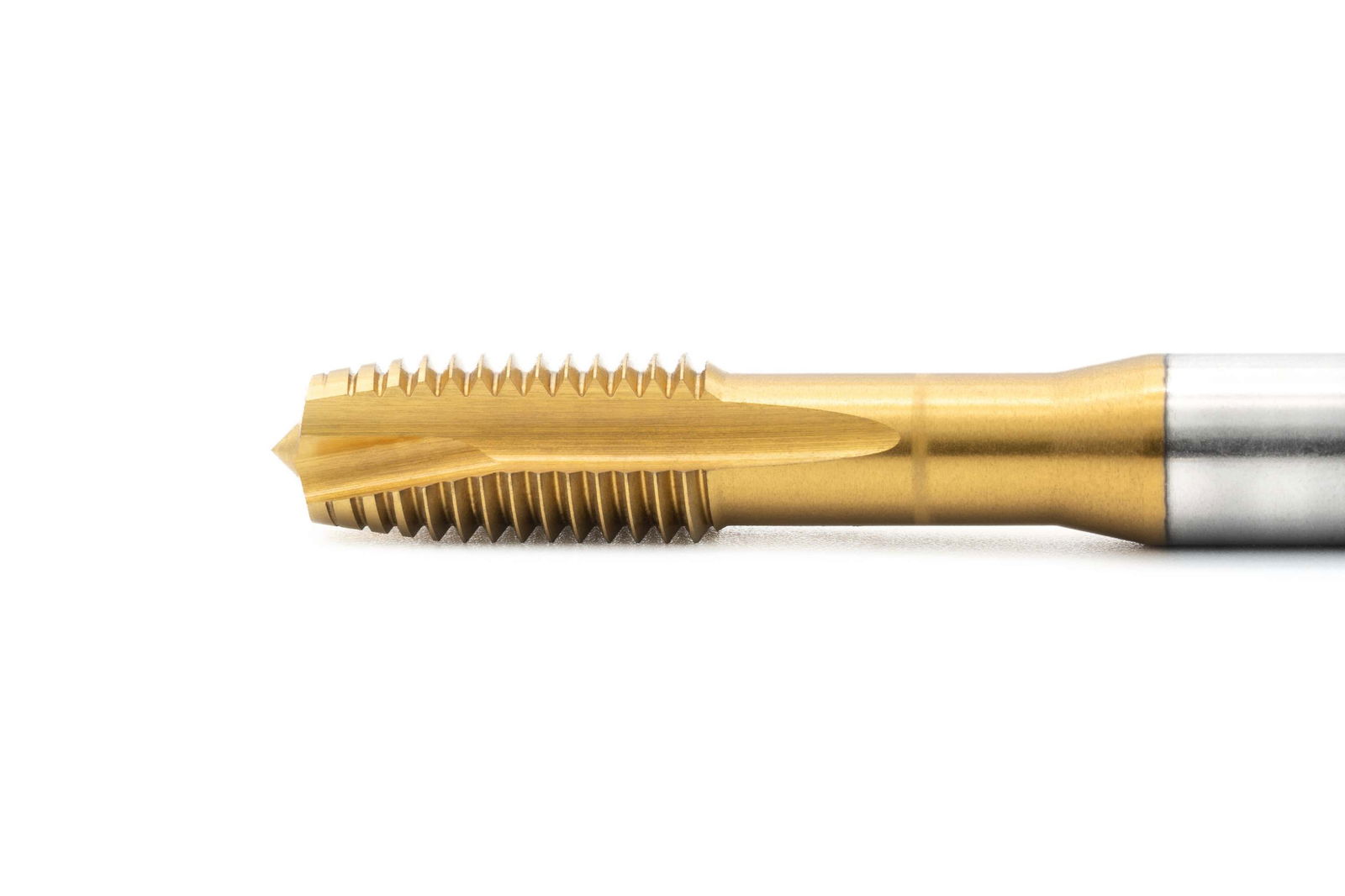

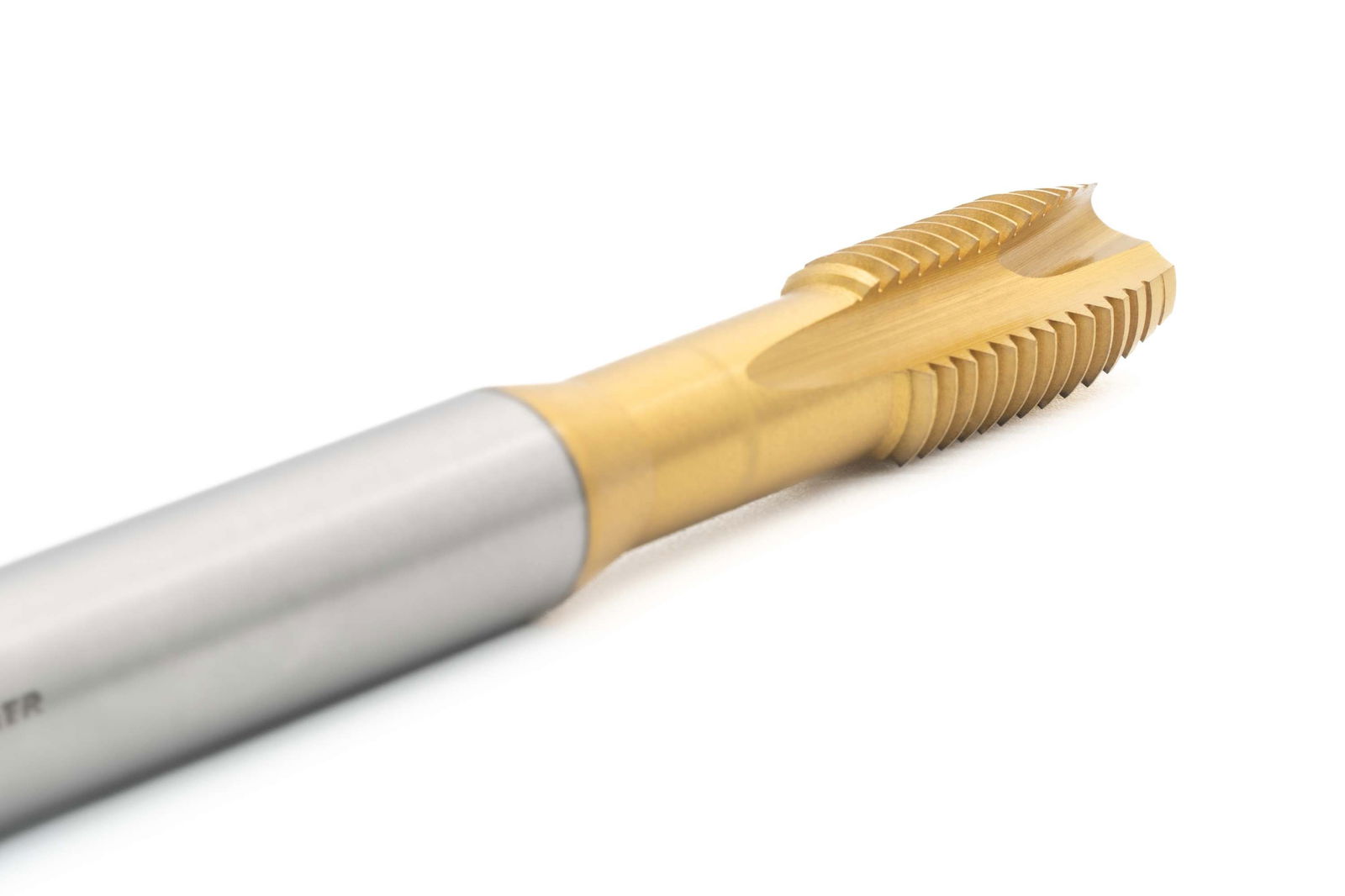

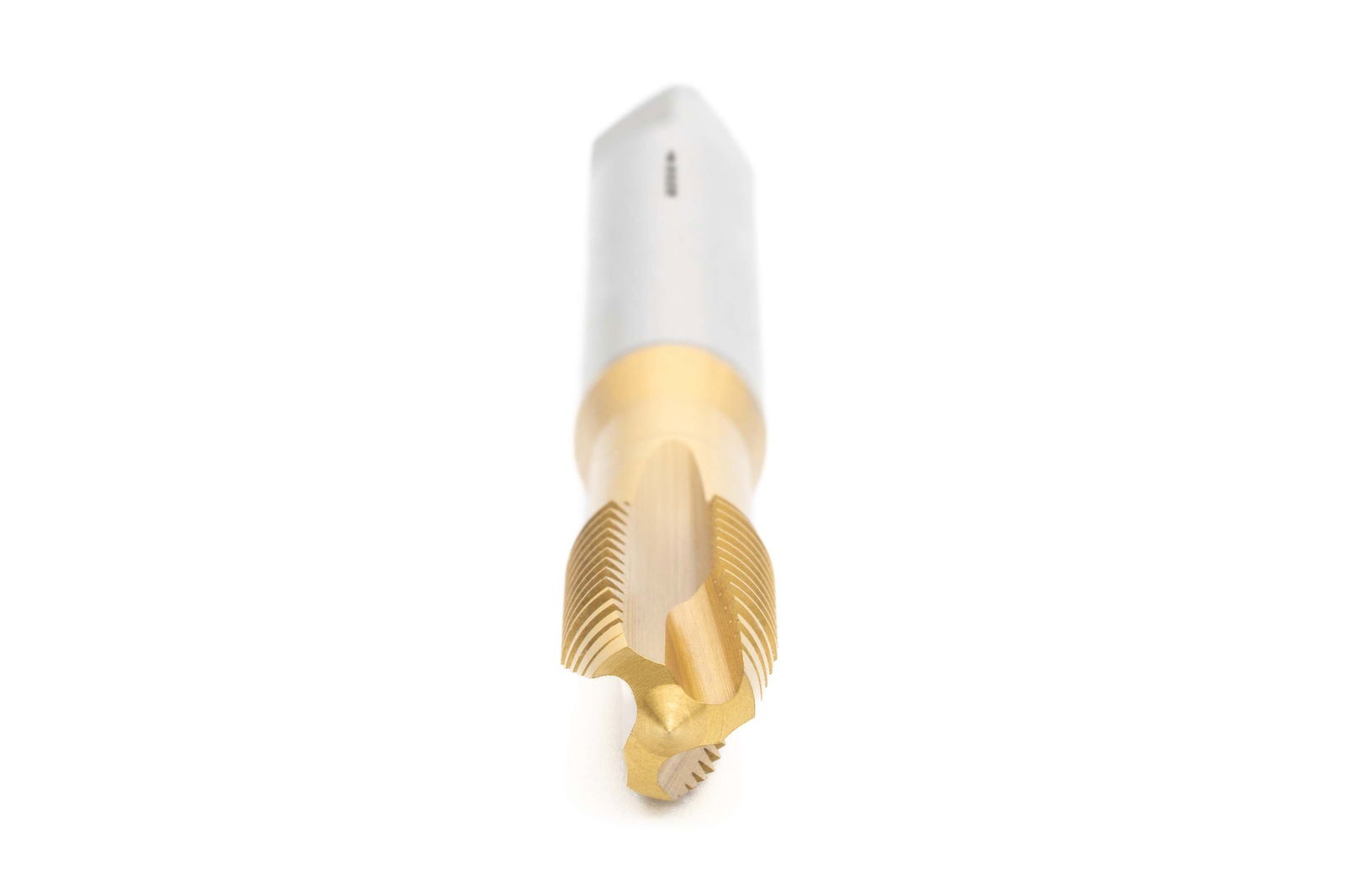

BAER HSSE-TiN Maschi a macchina Forma B - M 2,5 x 0,45 - DIN 371
18,24 €
Prezzi incl. IVA più costi di spedizione più costi di spedizione
Spedizione gratuita da 39 € (in Germania)
Disponibile
Per questo prodotto è possibile anche la spedizione espressa
BAER HSSE-TiN Maschi a macchina Forma B - M 2,5 x 0,45 - DIN 371
I nostri maschi per macchine sono potenti e affidabili per una lavorazione efficiente in un unico passaggio con la macchina. I maschi per macchine sono utilizzati soprattutto nella produzione industriale. Possono essere utilizzati, tra l'altro, in macchine CNC, filettatrici, trapani a batteria e bracci di maschiatura pneumatici. Poiché sono caratterizzati da un'elevata efficienza e da bassi costi di produzione, sono spesso utilizzati nella produzione in serie. Il filetto viene tagliato dalla macchina in un'unica operazione. Per questo motivo, sebbene il rubinetto a macchina BAER possa essere paragonato a maschio a macchina corto, è progettato per essere utilizzato con la macchina.
Il rubinetto a vite ha un gambo rinforzato secondo la norma DIN 371. Ciò significa che il diametro del gambo è maggiore rispetto a quello della macchina. Ciò significa che il diametro del gambo è più grande della filettatura stessa. Questo rende il rubinetto più stabile. Tuttavia, limita la lunghezza del filetto che può essere tagliato. Può essere utilizzato per i fori passanti perché lo smusso lungo, le scanalature diritte e la punta a spirale assicurano che il truciolo venga trasportato in avanti fuori dal foro.
Ogni materiale presenta un comportamento individuale del truciolo. Per questo motivo, i maschi a vite devono avere il giusto angolo di spoglia e, per ottenere risultati ancora migliori, una superficie appositamente trattata. Questo è l'unico modo per ottenere un buon trasporto del truciolo e per produrre una filettatura fedele al calibro.
L'alta qualità dell'acciaio HSSE legato al cobalto che utilizziamo fa sì che i nostri utensili siano estremamente durevoli e robusti. Grazie a speciali processi di tempra e a ripetuti rinvenimenti, la struttura della durezza è molto omogenea e costituisce la base ideale per i veri maschi a vite BAER. Questo aumenta la resistenza e la stabilità dei maschi a vite, consentendo loro di rimanere in uso più a lungo.
Il rivestimento TiN è particolarmente adatto per acciai morbidi e duri, ghisa e molti metalli non ferrosi. Essendo un rivestimento universale di comprovata efficacia, il TiN offre un'ampia gamma di scopi d'impiego. Gli utensili TiN possono essere riverniciati fino a cinque volte senza dover essere preventivamente decoati.
Dimensioni
| Diametro H |
M 2,5 x 0,45 |
|---|---|
| Diametro nominale in mm |
2,5 |
| Diametro nominale in pollici |
0,098 |
| Inclinazione |
0,45 |
| Inclinazione in mm |
0,45 |
| Quadrato |
2,1 mm |
| Utilizzare per |
2,5 |
Caratteristiche
| Direzione |
A destra |
|---|---|
| Filettatura standard |
M: filettatura metrica standard ISO secondo DIN 13 |
| Gruppo di prodotti |
Maschietto |
| Resistenza alla trazione a temperatura ambiente |
fino a 1300 N/mm² | 41 HRC |
| Tabella A |
HSSE TiN |
| Tipo di prodotto |
Maschi a macchina |
| Tolleranza |
ISO2/6H |
| standard |
DIN 371 |
Informazioni tecniche - Maschi a vite
2.05 mm
Foro passante fino a 2 x D
Forma B con taglio della superficie
4-5 marce
I trucioli vengono scaricati verso il basso, nella direzione di taglio.
Raffreddamento e lubrificazione esterni
HSSE TiN
fino a 1300 N/mm² | 41 HRC
ISO2/6H
Applicazioni
- Materiali difficili da lavorare, fino a un massimo di 1300 N/mm²
- Acciai legati trattabili termicamente, ghisa nodulare, ghisa malleabile
- Alluminio fuso e leghe battute Si<5% (a lungo taglio)
- Leghe di rame e ottone (a lungo taglio)
Disegno tecnico
| D1 |
M 2,5 x 0,45 |
|---|---|
| D2 |
2,8 mm |
| L1 |
50 mm |
| L2 |
9 mm |
| Quadrato |
2,1 mm |
| Utilizzare per |
2,5 |
Applicazione - Materiali campione
| Acciai da costruzione, acciai da cementazione | Velocità di taglio vc in m/min | |
|---|---|---|
| 1.0037 | St 37-2 | 15 - 45 |
| 1.0718 | 11SMnPb30 | 15 - 45 |
| 1.7131 | 16MnCr5 | 10 - 40 |
| 1.7320 | 20MoCr3 | 5 - 25 |
| Acciai legati, acciai temprati e rinvenuti | Velocità di taglio vc in m/min | |
|---|---|---|
| 1.7225 | 42CrMo4 | 5 - 25 |
| 1.2067 | 102Cr6 | 5 - 25 |
| 1.7228 | 50CrMo4 | 4 - 18 |
| 1.2767 | X45NiCrMo4 | 4 - 18 |
| Acciai inossidabili (ferritici, austenitici, martensitici) | Velocità di taglio vc in m/min | |
|---|---|---|
| 1.4105 | X6CrMoS17 | 4 - 18 |
| 1.4301 | X5CrNi18-10 (V2A) | 2 - 10 |
| 1.4571 | X6CrNiMoTi17-12-2 (V4A) | 2 - 10 |
| Ghisa sferoidale, ghisa malleabile | Velocità di taglio vc in m/min | |
|---|---|---|
| EN-JS-1030 | EN-GJS-400-15 (GGG40) | 5 - 15 |
| EN-JS-1070 | EN-GJS-700-2 (GGG70) | 5 - 15 |
| EN-JM-1010 | EN-GJMW-350-4 (GTW-35) | 4 - 10 |
| EN-JM-1140 | EN-GJMB-450-6 (GTS-45) | 4 - 10 |
| Alluminio puro, leghe di alluminio fuse e lavorate Si < 5% (lunghezza del truciolo) | Velocità di taglio vc in m/min | |
|---|---|---|
| Al99,5 | EN AW-1050 | 10 - 20 |
| AlMgSi | EN AW-6060 | 10 - 20 |
| AlZn5Mg3Cu | EN AW-7022 | 10 - 20 |
| AlMg5 | EN AC-51300 | 10 - 20 |
| Leghe di rame, ottone (a lungo taglio) | Velocità di taglio vc in m/min | |
|---|---|---|
| E-Cu 57 | EN CW400A | 10 - 40 |
| CuZn37 | EN CW 508 L (Ms58) | 10 - 40 |
Velocità di taglio vc [m/min] = (Diametro esterno * π * velocità) / 1000
Velocità di rotazione n [1/min] = (Velocità di taglio in m/min * 1000) / (Diametro esterno * π)
Programmazione della velocità di avanzamento [mm/min] = velocità * passo
Si prega di notare che le velocità di taglio sopra indicate sono indicative e devono essere regolate in base alla lubrificazione e all'azionamento.
Ulteriori informazioni
- M - Filettatura metrica ISO DIN 13
- Denominazioni, geometrie e definizioni sui rubinetti
- Tolleranze della filettatura interna
- Filettatura interna e foro centrale dimensioni
- Forme di smusso per rubinetti
- Confronto pollici-mm
- Trattamenti superficiali sugli utensili di maschiatura
- Velocità di taglio e lubrificazione/raffreddamento
- Informazioni sulla spillatura
- Tabella dei materiali
