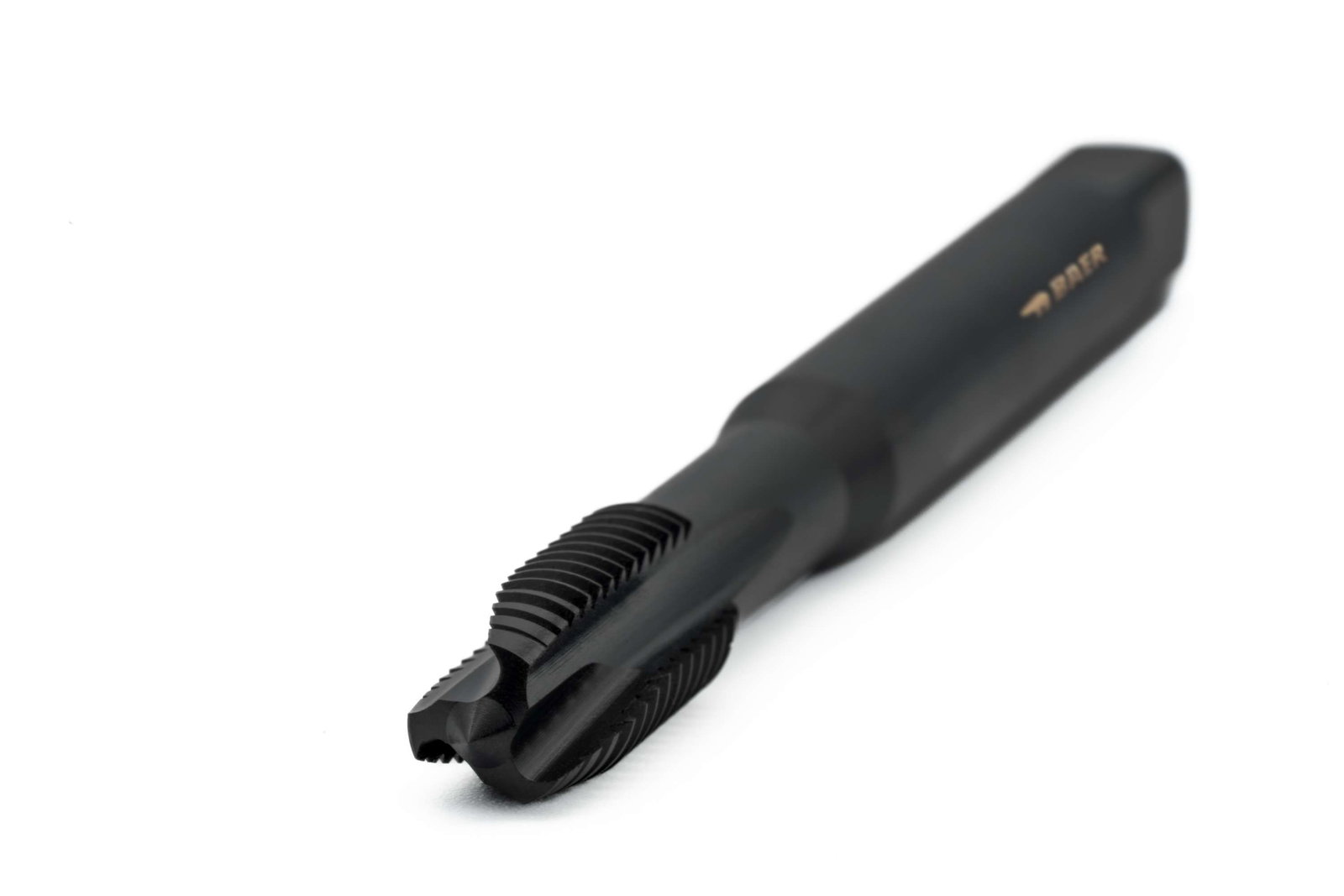

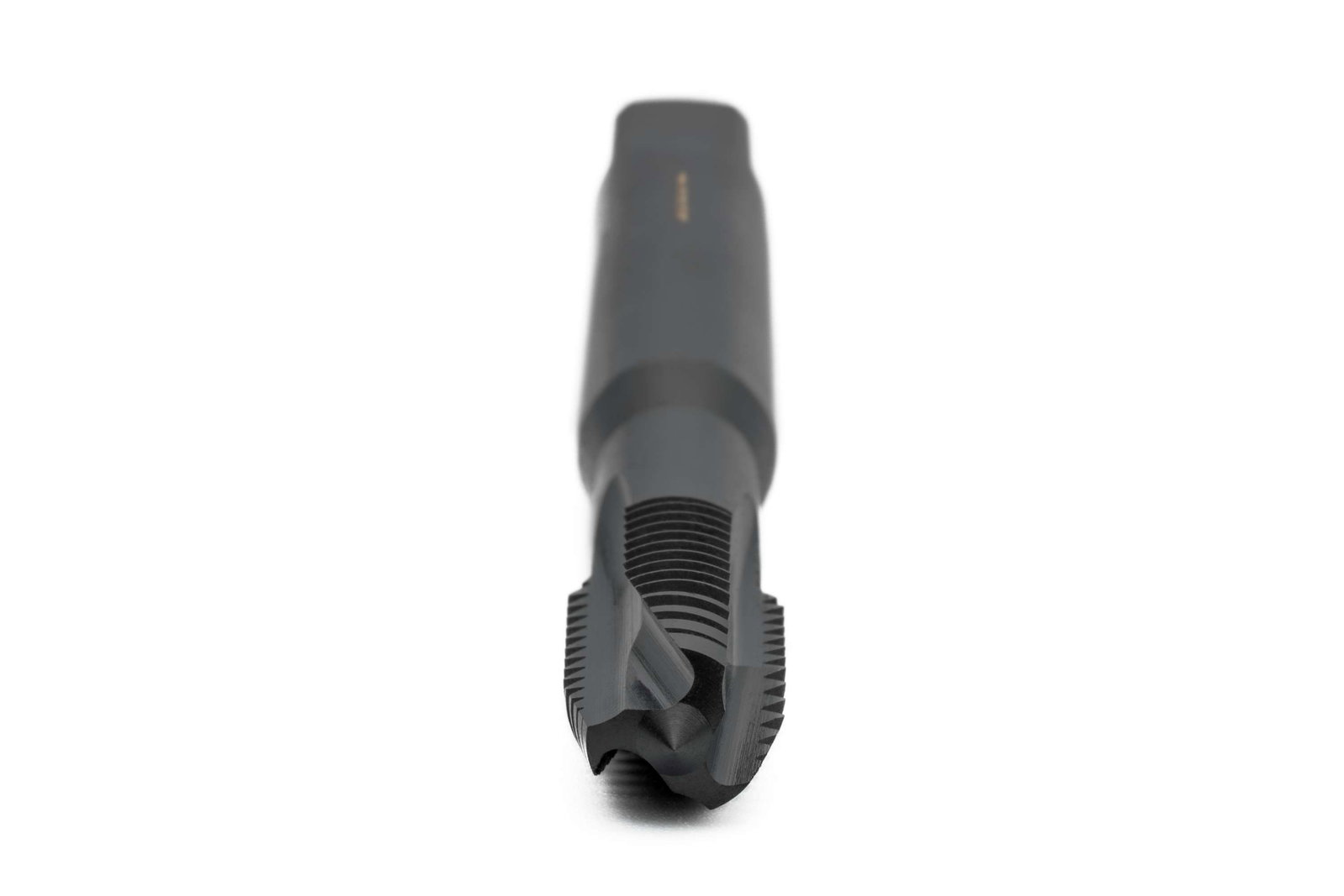

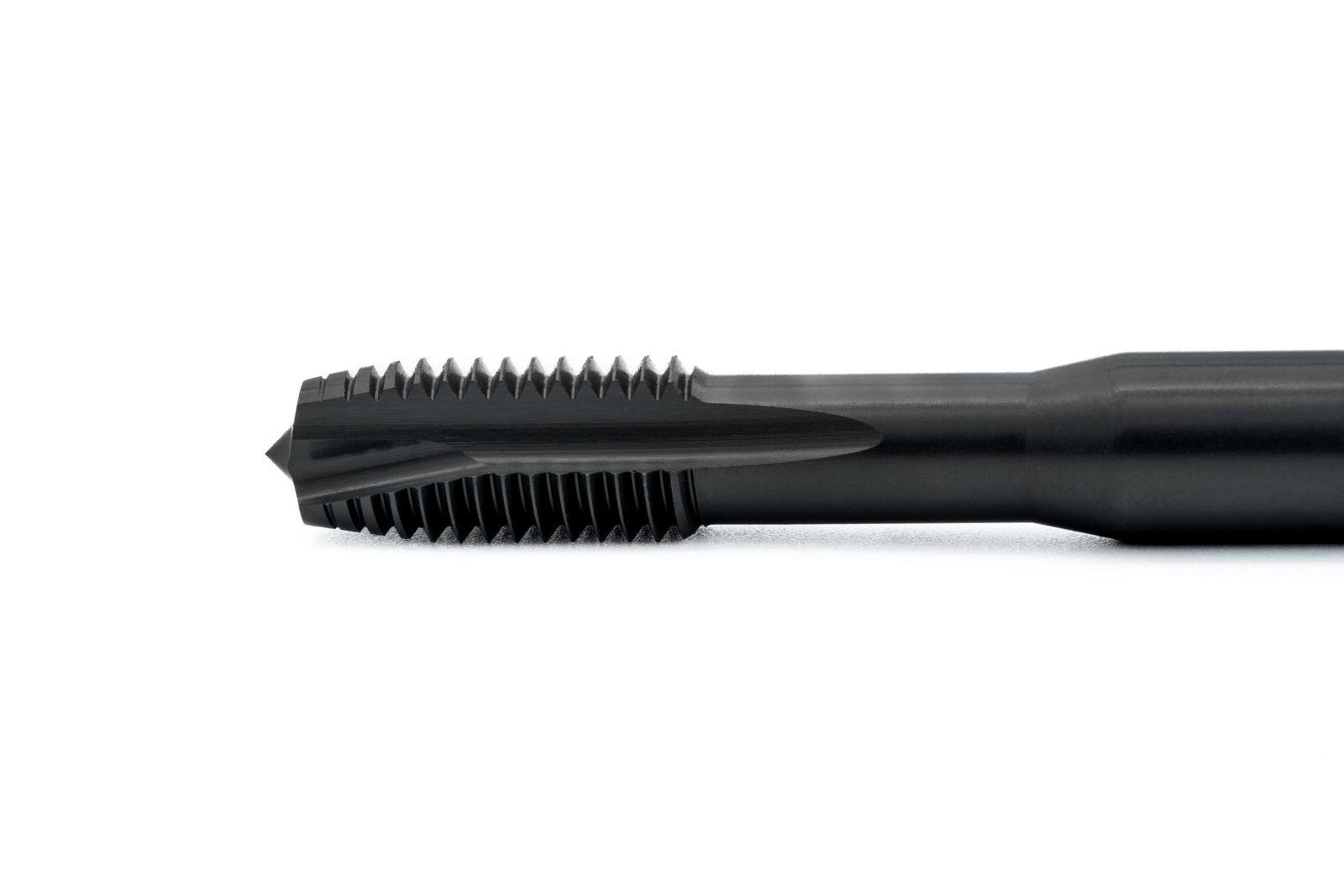

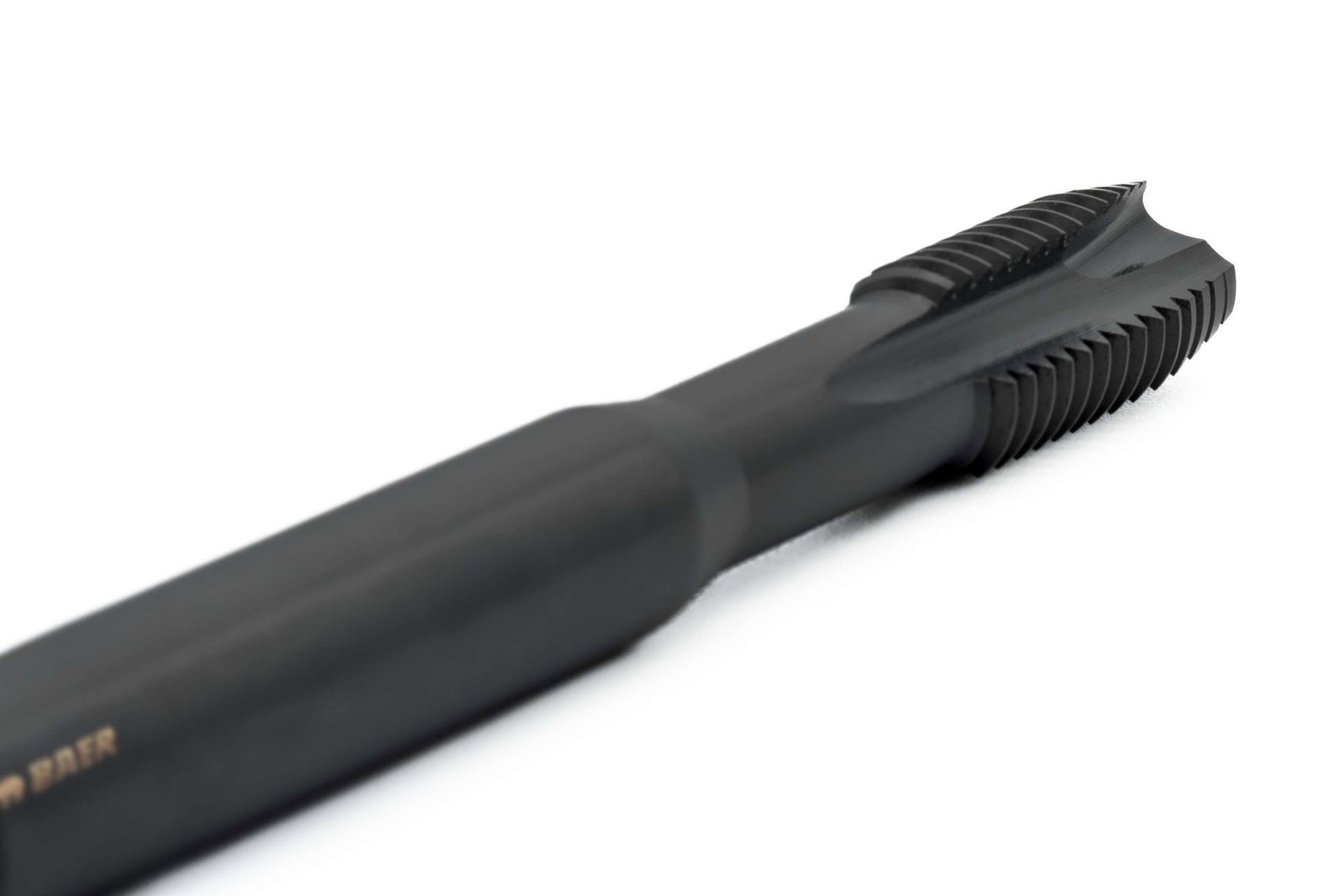

BAER HSSE-VAP Rubinetto a macchina Forma B - M 2 x 0,4 - DIN 371 Acciaio inossidabile
Prezzo su richiesta
Prezzi incl. IVA più costi di spedizione più costi di spedizione
Spedizione gratuita da 39 € (in Germania)
Disponibile
Per questo prodotto è possibile anche la spedizione espressa
BAER HSSE-VAP Rubinetto a macchina Forma B - M 2 x 0,4 - DIN 371 Acciaio inossidabile
I nostri maschi per macchine sono potenti e affidabili per una lavorazione efficiente in un unico passaggio con la macchina. I maschi per macchine sono utilizzati soprattutto nella produzione industriale. Possono essere utilizzati, tra l'altro, in macchine CNC, filettatrici, trapani a batteria e bracci di maschiatura pneumatici. Essendo caratterizzati da un'elevata efficienza e da bassi costi di produzione, sono spesso utilizzati nella produzione in serie. Il filetto viene tagliato dalla macchina in un'unica operazione. Per questo motivo, sebbene il rubinetto a macchina BAER possa essere paragonato a maschio a macchina corto, è progettato per essere utilizzato con la macchina.
Il rubinetto a vite ha un gambo rinforzato secondo la norma DIN 371. Ciò significa che il diametro del gambo è maggiore rispetto a quello della macchina. Ciò significa che il diametro del gambo è più grande della filettatura stessa. Questo rende il rubinetto più stabile. Tuttavia, limita la lunghezza del filetto che può essere tagliato. Può essere utilizzato per i fori passanti perché lo smusso lungo, le scanalature diritte e la punta a spirale assicurano che il truciolo venga trasportato in avanti fuori dal foro.
Ogni materiale presenta un comportamento individuale del truciolo. Per questo motivo, i maschi a vite devono avere il giusto angolo di spoglia e, per ottenere risultati ancora migliori, una superficie appositamente trattata. Questo è l'unico modo per ottenere un buon trasporto del truciolo e per produrre una filettatura fedele al calibro.
L'alta qualità dell'acciaio HSSE legato al cobalto che utilizziamo fa sì che i nostri utensili siano estremamente durevoli e robusti. Grazie a speciali processi di tempra e a ripetuti rinvenimenti, la struttura della durezza è molto omogenea e costituisce la base ideale per i veri maschi a vite BAER. Questo aumenta la resistenza e la stabilità dei maschi a vite, consentendo loro di rimanere in uso più a lungo.
La superficie ossidata (vaporizzazione) riduce la resistenza allo scorrimento e l'attrito diretto tra il maschio e il pezzo, garantendo così un film lubrificante costante. Questo impedisce la formazione di bordi e la saldatura a freddo, cioè l'adesione di particelle di truciolo. La superficie ossidata viene utilizzata solo per il taglio di materiali ferrosi.
Dimensioni
| Diametro H |
M 2 x 0,4 |
|---|---|
| Diametro nominale in mm |
2 |
| Diametro nominale in pollici |
0,079 |
| Inclinazione |
0,4 |
| Inclinazione in mm |
0,4 |
| Quadrato |
2,1 mm |
| Utilizzare per |
2 |
Caratteristiche
| Direzione |
A destra |
|---|---|
| Filettatura standard |
M: filettatura metrica standard ISO secondo DIN 13 |
| Gruppo di prodotti |
Maschietto |
| Resistenza alla trazione a temperatura ambiente |
bis 900 N/mm² | 27,1 HRC |
| Tabella A |
HSSE VAP |
| Tipo di prodotto |
Maschi a macchina |
| Tolleranza |
ISO2/6H |
| standard |
DIN 371 |
Informazioni tecniche - Maschi a vite
1.6 mm
Foro passante fino a 3 x D
Forma B con taglio della superficie
4-5 marce
I trucioli vengono scaricati verso il basso, nella direzione di taglio.
Raffreddamento e lubrificazione esterni
HSSE VAP
bis 900 N/mm² | 27,1 HRC
ISO2/6H
Applicazioni
- Acciai inossidabili, INOX, V2A, V4A
- Acciai fino a un massimo di 900 N/mm²
- Leghe di rame e ottone (a lungo taglio)
Disegno tecnico
| D1 |
M 2 x 0,4 |
|---|---|
| D2 |
2,8 mm |
| L1 |
45 mm |
| L2 |
8 mm |
| Quadrato |
2,1 mm |
| Utilizzare per |
2 |
Applicazione - Materiali campione
| Acciai inossidabili (ferritici, austenitici, martensitici) | Velocità di taglio vc in m/min | |
|---|---|---|
| 1.4104 | X14CrMoS17 | 5 - 12 |
| 1.4301 | X5CrNi18-10 (V2A) | 5 - 12 |
| 1.4571 | X6CrNiMoTi17-12-2 (V4A) | 5 - 12 |
| 1.4005 | X12CrS13 | 5 - 12 |
| Acciai da costruzione, acciai da cementazione | Velocità di taglio vc in m/min | |
|---|---|---|
| 1.0050 | St50-2 | 6 - 15 |
| 1.0401 | C15 | 6 - 15 |
| 1.7147 | 20MnCr5 | 6 - 15 |
| 1.5919 | 15CrNi6 | 6 - 15 |
| Acciai legati, acciai temprati e rinvenuti | Velocità di taglio vc in m/min | |
|---|---|---|
| 1.8515 | 31CrMo12 | 5 - 10 |
| 1.0503 | C45 | 6 - 15 |
| 1.7218 | 25CrMo4 | 6 - 15 |
| 1.6511 | 36CrNiMo4 | 6 - 15 |
| Leghe di rame, ottone (a lungo taglio) | Velocità di taglio vc in m/min | |
|---|---|---|
| E-Cu 57 | EN CW400A | 10 - 20 |
| CuZn37 | EN CW 508 L (Ms58) | 10 - 20 |
Velocità di taglio vc [m/min] = (Diametro esterno * π * velocità) / 1000
Velocità di rotazione n [1/min] = (Velocità di taglio in m/min * 1000) / (Diametro esterno * π)
Programmazione della velocità di avanzamento [mm/min] = velocità * passo
Si prega di notare che le velocità di taglio sopra indicate sono indicative e devono essere regolate in base alla lubrificazione e all'azionamento.
