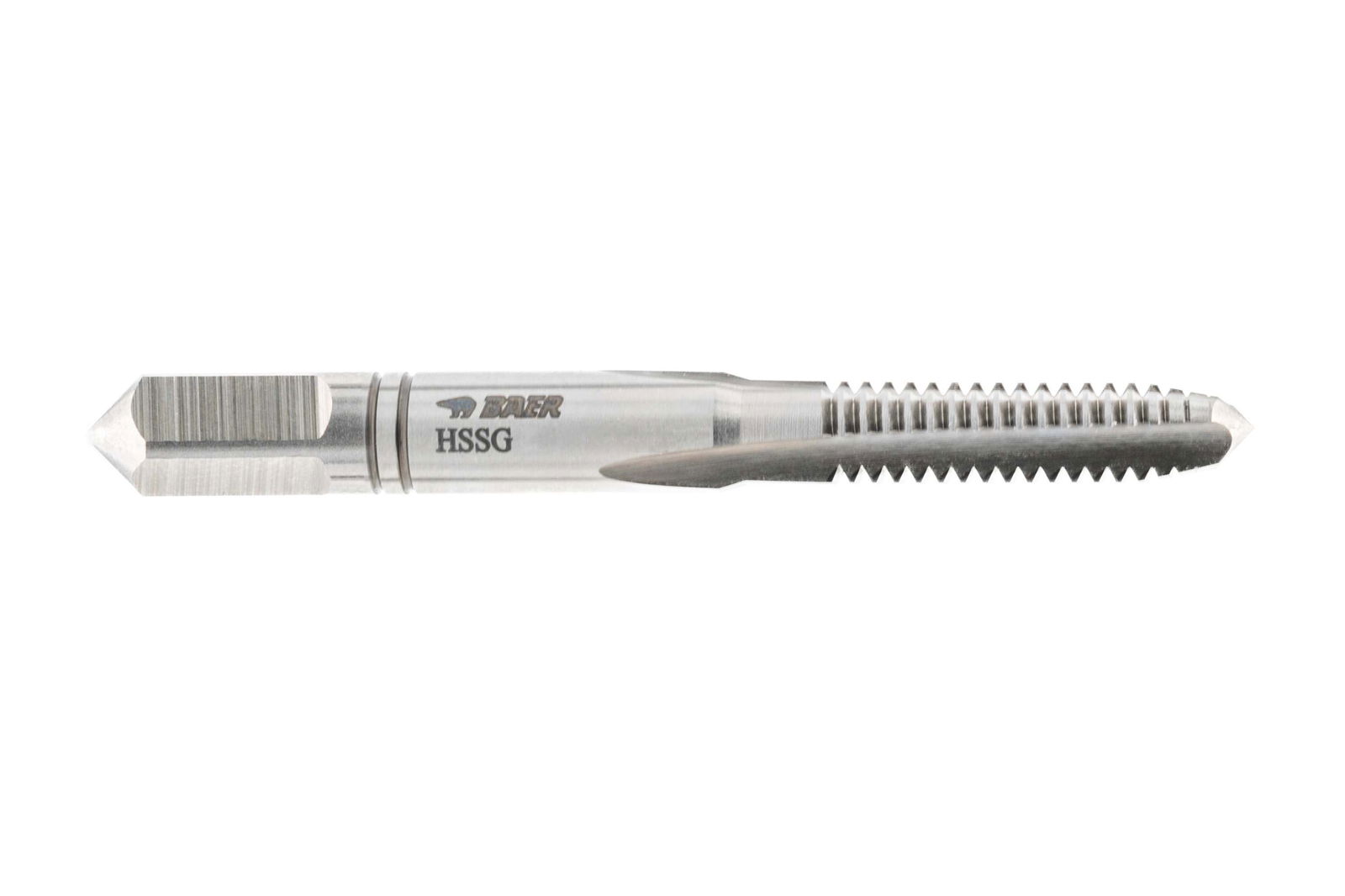

BAER HSSG Rubinetto a mano intermedio (n. 2) non seriale M 2 x 0,4
6,18 €
Prezzi incl. IVA più costi di spedizione più costi di spedizione
Spedizione gratuita da 39 € (in Germania)
Disponibile
Per questo prodotto è possibile anche la spedizione espressa
BAER HSSG Rubinetto a mano intermedio (n. 2) non seriale M 2 x 0,4
Il rubinetto intermedio (n. 2) con design conico ti permette di tagliare un filetto preparato con il rubinetto conico (n. 1) un po' più in profondità. Il vantaggio del rubinetto intermedio (n. 2) è che le forze di taglio sul successivo rubinetto di finitura (n. 3) sono ridotte. Il maschietto a vite di forma D ha una lunghezza di 3,5 - 5 filetti. A differenza dei normali maschi intermedi, il maschio intermedio (n. 2) con design conico può tagliare un profilo di filettatura completo fino all'area della porta. A causa della porta lunga, il maschietto a vite è più adatto per i fori passanti, ma può produrre una filettatura utile più profonda rispetto al maschietto conico (n. 1) con 6 - 8 giri di porta. Inoltre, il rubinetto a vite non presenta una marcatura centrale con due anelli, come nel caso dei rubinetti centrali tradizionali. In combinazione con un rubinetto pilota e di finitura (n. 3) è più facile tagliare a mano un filetto dritto e pulito.
Rispetto al rubinetto a macchina, il rubinetto a mano ha un gambo corto. Questo permette di tagliare a mano la filettatura interna senza incepparsi e può essere utilizzato con chiavi per rubinetti, cricchetti per utensili o altri strumenti di presa con attacco quadro.
La filettatura può essere tagliata in un foro centrale preforato.
Dimensioni
| Diametro H |
M 2 x 0,4 |
|---|---|
| Diametro nominale in mm |
2 |
| Diametro nominale in pollici |
0,079 |
| Inclinazione |
0,4 |
| Inclinazione in mm |
0,4 |
| Quadrato |
2,1 mm |
| Utilizzare per |
2 |
Caratteristiche
| Direzione |
A destra |
|---|---|
| Filettatura standard |
M: filettatura metrica standard ISO secondo DIN 13 |
| Gruppo di prodotti |
Maschietto |
| Resistenza alla trazione a temperatura ambiente |
bis 900 N/mm² | 27,1 HRC |
| Tabella A |
HSSG lucido |
| Tipo di prodotto |
Set di maschi a mano |
| Tolleranza |
ISO2/6H |
| standard |
DIN 352 |
Informazioni tecniche - Maschi a vite
1.6 mm
Foro passante e foro cieco fino a 2 x D
Forma D con scanalatura diritta
3,5-5 filettature
Non avviene quasi mai. I trucioli rimangono nelle scanalature.
Raffreddamento e lubrificazione esterni
HSSG lucido
bis 900 N/mm² | 27,1 HRC
ISO2/6H
Applicazioni
- Materiali con buona lavorabilità fino a 900 N/mm²
- Acciai non legati e basso legati
Disegno tecnico
| D1 |
M 2 x 0,4 |
|---|---|
| D2 |
2,8 mm |
| L1 |
36 mm |
| L2 |
8 mm |
| Quadrato |
2,1 mm |
| Utilizzare per |
2 |
Applicazione - Campioni di materiali per i maschi
| Acciai da costruzione non legati | |
|---|---|
| 1.0035 | S185 (St33) |
| 1.0036 | S235JRH |
| 1.0038 | RSt37-2 |
| 1.0039 | S235JRG1+CR |
| 1.0044 | St44-2 |
| 1.0060 | E335 (St60-2) |
| 1.0116 | St37-3 |
| 1.0570 | St 52-3 |
| Acciai legati per costruzioni | |
|---|---|
| 1.5415 | 15Mo3 |
| 1.5423 | 16Mo5 |
| 1.5622 | 14Ni6 |
| 1.7335 | 13CrMo44 |
| 1.7337 | 16CrMo44 |
| 1.7715 | 14MoV63 |
| Acciai a taglio libero | |
|---|---|
| 1.0711 | 9S20 |
| 1.0715 | 9SMn28 |
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0723 | 15S20 |
| 1.0726 | 35S20 |
| 1.0737 | 9SMnPb36 |
| 1.0758 | 60SPb20 |
| Acciai da cementazione | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Acciai temprati e rinvenuti non legati | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck45) |
| Acciaio fuso | |
|---|---|
| 1.0420 | GS-38 |
| 1.5419 | GS-22 Mo 4 |
| 1.6750 | GS-20 NiCrMo3 7 |
| 1.7357 | GS-17 CrMo 5 5 |
| Ghisa malleabile | |
|---|---|
| 0.8145 | EN-GJMB 450-6 |
| 0.8170 | EN-GJMB 700-2 |
| 0.8045 | EN-GJMW-450-7 |
| 0.8055 | EN-GJMW-550-4 |
| Rame puro a bassa lega | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Taglio corto dell'ottone | |
|---|---|
| 2.0401 | CuZn39Pb3 |
| Ottone a taglio lungo | |
|---|---|
| 2.0321 | CuZn37 |
| 2.0335 | CuZn36 |
| 2.0360 | CuZn40 |
| Alluminio fuso Si > 5-12 % | |
|---|---|
| 3.2161 | G-AlSi8Cu3 |
| 3.2163 | G-AlSi9Cu3 |
| 3.2381 | G-AlSi10Mg |
| 3.2583 | G-AlSi12(Cu) |
| Ghisa a grafite lamellare | |
|---|---|
| 0.6010 | EN-GJL 100 (GG-10) |
| 0.6020 | EN-GJL 200 (GG -20) |
| 0.6025 | EN-GJL 250 (GG-25) |
| 0.6030 | EN-GJL 300 (GG -30) |
| Lega di rame-stagno (bronzo) a taglio corto | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| 2.1097 | G-CuSn5ZnPb |
| Rame puro, rame a bassa lega | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
