BAER HSSG Set di rubinetti a mano (2 pezzi) - VG 6 x 32
344,40 €
Prezzi incl. IVA più costi di spedizione più costi di spedizione
Spedizione gratuita da 39 € (in Germania)
Disponibile
Per questo prodotto è possibile anche la spedizione espressa
BAER HSSG Set di rubinetti a mano (2 pezzi) - VG 6 x 32

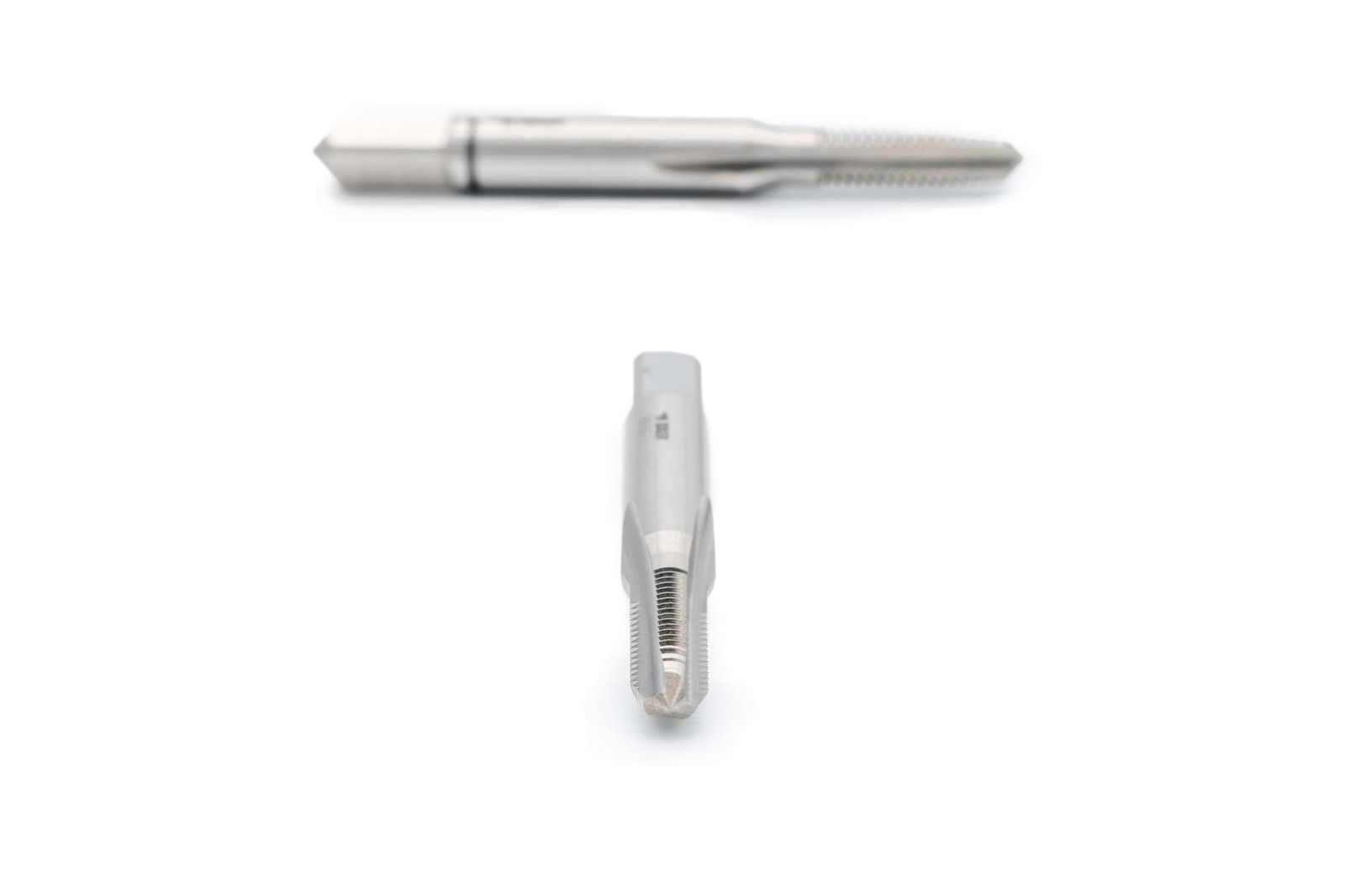

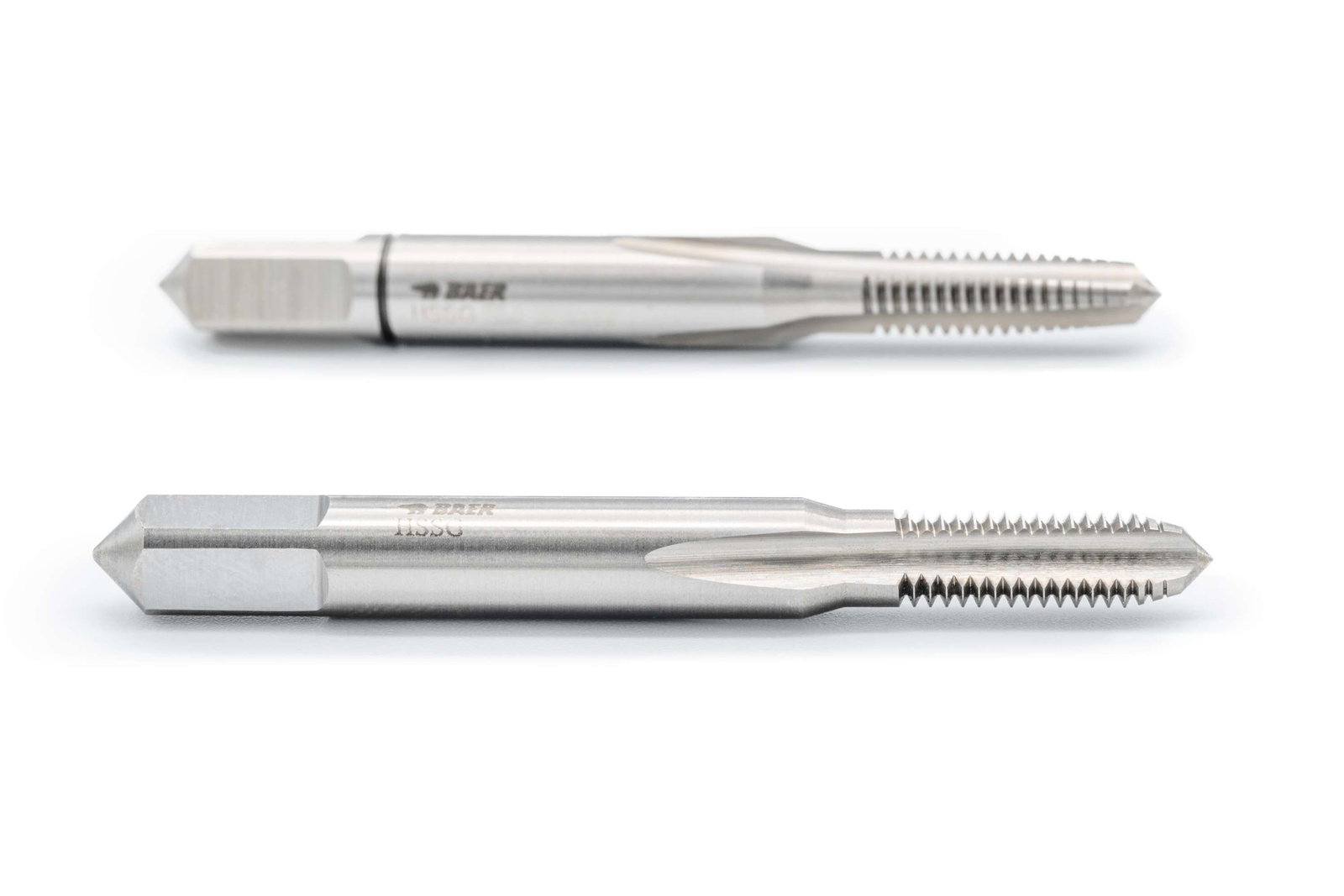

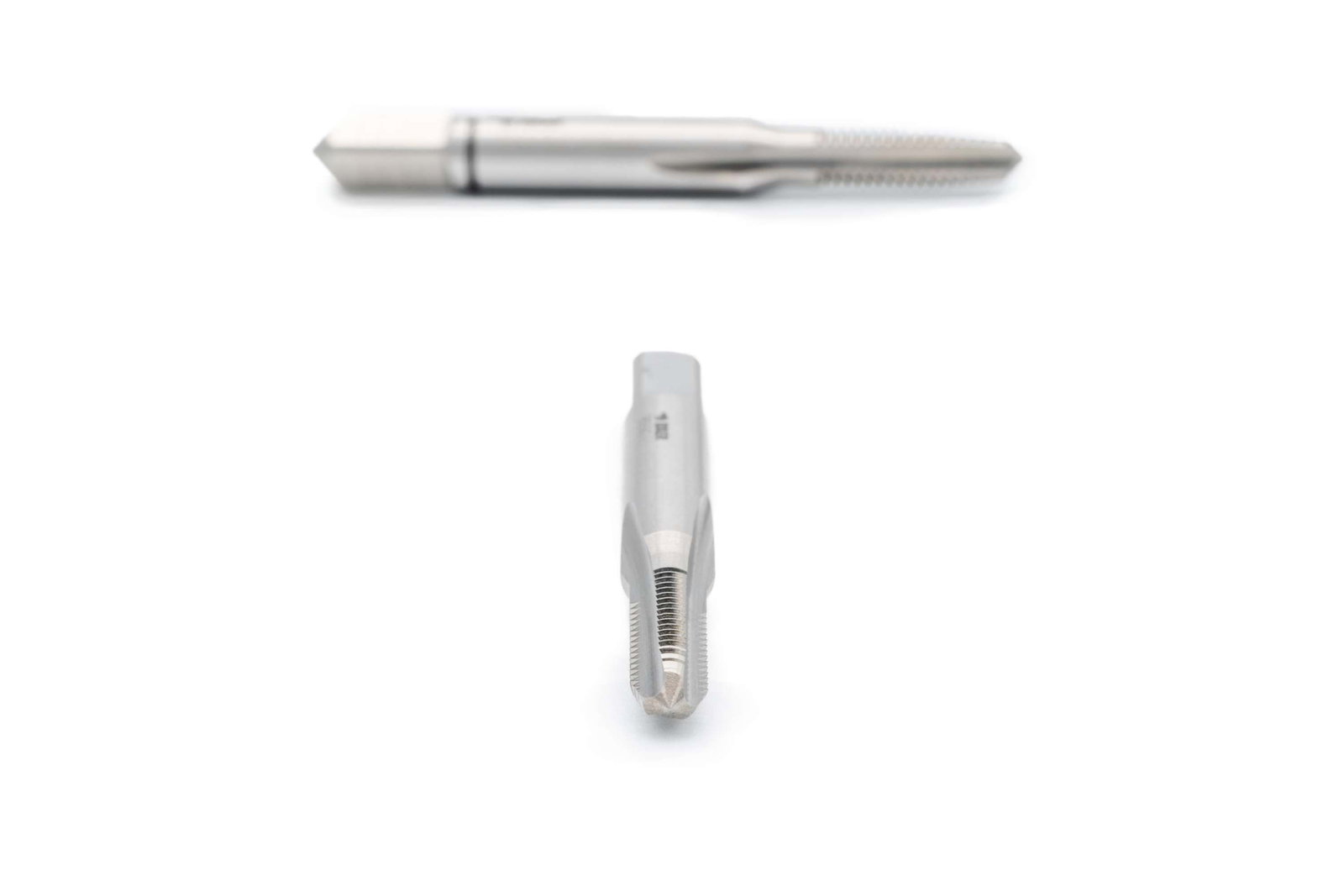

Il set di maschi a mano è composto da due maschi e ti permette di tagliare un filetto finito con un rischio di rottura notevolmente ridotto. Il vantaggio dei rubinetti a mano a due pezzi è che le rispettive parti di un set condividono la potenza di taglio: il rubinetto conico (n. 1) (contrassegnato da un anello) rimuove il 65% del profilo del filetto e il e dà forma al filetto. Il rubinetto di finitura (n. 3) non è contrassegnato da un anello e taglia il profilo del filetto rimanente per produrre un filetto completo e utilizzabile al 100%. La divisione del lavoro tra i due rubinetti rende più facile tagliare a mano un filetto dritto e pulito.
Rispetto al rubinetto a macchina, il rubinetto a mano ha un gambo corto. Questo permette di tagliare a mano la filettatura interna senza incepparsi e può essere utilizzato con chiavi per rubinetti, cricchetti o altri utensili con attacco quadro.
La filettatura può essere tagliata in un foro centrale preforato.
Grazie allo smusso corto del rubinetto di finitura, il set di rubinetti manuali può essere utilizzato in modo affidabile e universale per fori passanti e fori ciechi.
Di norma, i set di rubinetti a mano in due pezzi vengono utilizzati per filettature fini con un passo inferiore rispetto a quello della filettatura grossa, poiché la superficie del profilo della filettatura è più piccola rispetto a quella della filettatura grossa e gli effetti della forza sui rubinetti sono minori.
Dimensioni
| Diametro H |
VG 6 x 32 |
|---|---|
| Diametro nominale in mm |
5,93 |
| Diametro nominale in pollici |
0,233 |
| Inclinazione |
32 |
| Inclinazione in mm |
0,794 |
| Quadrato |
4,9 mm |
| Utilizzare per |
6 |
Caratteristiche
| Direzione |
A destra |
|---|---|
| Filettatura standard |
VG: Filettatura per valvole secondo DIN 7756 |
| Gruppo di prodotti |
Maschietto |
| Resistenza alla trazione a temperatura ambiente |
bis 900 N/mm² | 27,1 HRC |
| Tabella A |
HSSG lucido |
| Tipo di prodotto |
Set di maschi a mano |
| Tolleranza |
medio |
| standard |
DIN 2181 |
Informazioni tecniche - Maschi a vite
5.35 mm
Foro passante e foro cieco fino a 1,5 x D
Forma C scanalata diritta
2-3 marce
Non avviene quasi mai. I trucioli rimangono nelle scanalature.
Raffreddamento e lubrificazione esterni
HSSG lucido
bis 900 N/mm² | 27,1 HRC
medio
Applicazioni
- Materiali con buona lavorabilità fino a 900 N/mm²
- Acciai non legati e basso legati
Esempi di applicazioni
- Filetto per valvola
- Filettatura per valvola Sclaverand
- Filettatura per valvola Sclaverand
- Filetto per valvola French
- Filetto per valvola Presta
- Filetto per valvola per bici da strada
- Filetto per valvola per pneumatici tubolari
- Filetto per valvola Regina
- Filetto per valvola Regina
- Filetto per valvola italiana
Disegno tecnico
| D1 |
VG 6 x 32 |
|---|---|
| D2 |
6 mm |
| L1 |
56 mm |
| L2 |
14 mm |
| Quadrato |
4,9 mm |
| Utilizzare per |
6 |
Applicazione - Campioni di materiali per i maschi
| Acciai da costruzione non legati | |
|---|---|
| 1.0035 | S185 (St33) |
| 1.0036 | S235JRH |
| 1.0038 | RSt37-2 |
| 1.0039 | S235JRG1+CR |
| 1.0044 | St44-2 |
| 1.0060 | E335 (St60-2) |
| 1.0116 | St37-3 |
| 1.0570 | St 52-3 |
| Acciai legati per costruzioni | |
|---|---|
| 1.5415 | 15Mo3 |
| 1.5423 | 16Mo5 |
| 1.5622 | 14Ni6 |
| 1.7335 | 13CrMo44 |
| 1.7337 | 16CrMo44 |
| 1.7715 | 14MoV63 |
| Acciai a taglio libero | |
|---|---|
| 1.0711 | 9S20 |
| 1.0715 | 9SMn28 |
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0723 | 15S20 |
| 1.0726 | 35S20 |
| 1.0737 | 9SMnPb36 |
| 1.0758 | 60SPb20 |
| Acciai da cementazione | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Acciai temprati e rinvenuti non legati | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck45) |
| Acciaio fuso | |
|---|---|
| 1.0420 | GS-38 |
| 1.5419 | GS-22 Mo 4 |
| 1.6750 | GS-20 NiCrMo3 7 |
| 1.7357 | GS-17 CrMo 5 5 |
| Ghisa malleabile | |
|---|---|
| 0.8145 | EN-GJMB 450-6 |
| 0.8170 | EN-GJMB 700-2 |
| 0.8045 | EN-GJMW-450-7 |
| 0.8055 | EN-GJMW-550-4 |
| Rame puro a bassa lega | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Taglio corto dell'ottone | |
|---|---|
| 2.0401 | CuZn39Pb3 |
| Ottone a taglio lungo | |
|---|---|
| 2.0321 | CuZn37 |
| 2.0335 | CuZn36 |
| 2.0360 | CuZn40 |
| Alluminio fuso Si > 5-12 % | |
|---|---|
| 3.2161 | G-AlSi8Cu3 |
| 3.2163 | G-AlSi9Cu3 |
| 3.2381 | G-AlSi10Mg |
| 3.2583 | G-AlSi12(Cu) |
| Ghisa a grafite lamellare | |
|---|---|
| 0.6010 | EN-GJL 100 (GG-10) |
| 0.6020 | EN-GJL 200 (GG -20) |
| 0.6025 | EN-GJL 250 (GG-25) |
| 0.6030 | EN-GJL 300 (GG -30) |
| Lega di rame-stagno (bronzo) a taglio corto | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| 2.1097 | G-CuSn5ZnPb |
| Rame puro, rame a bassa lega | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
