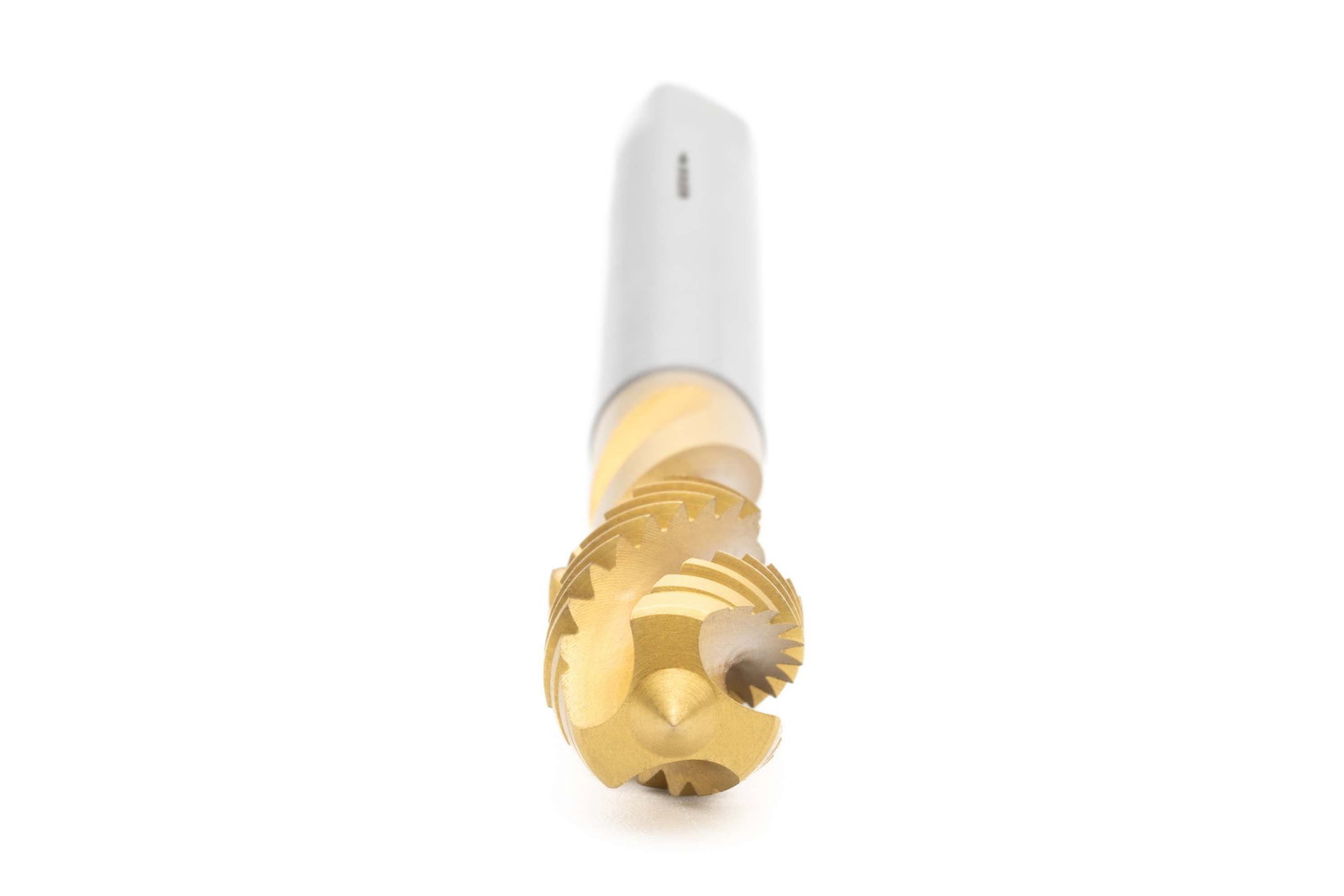

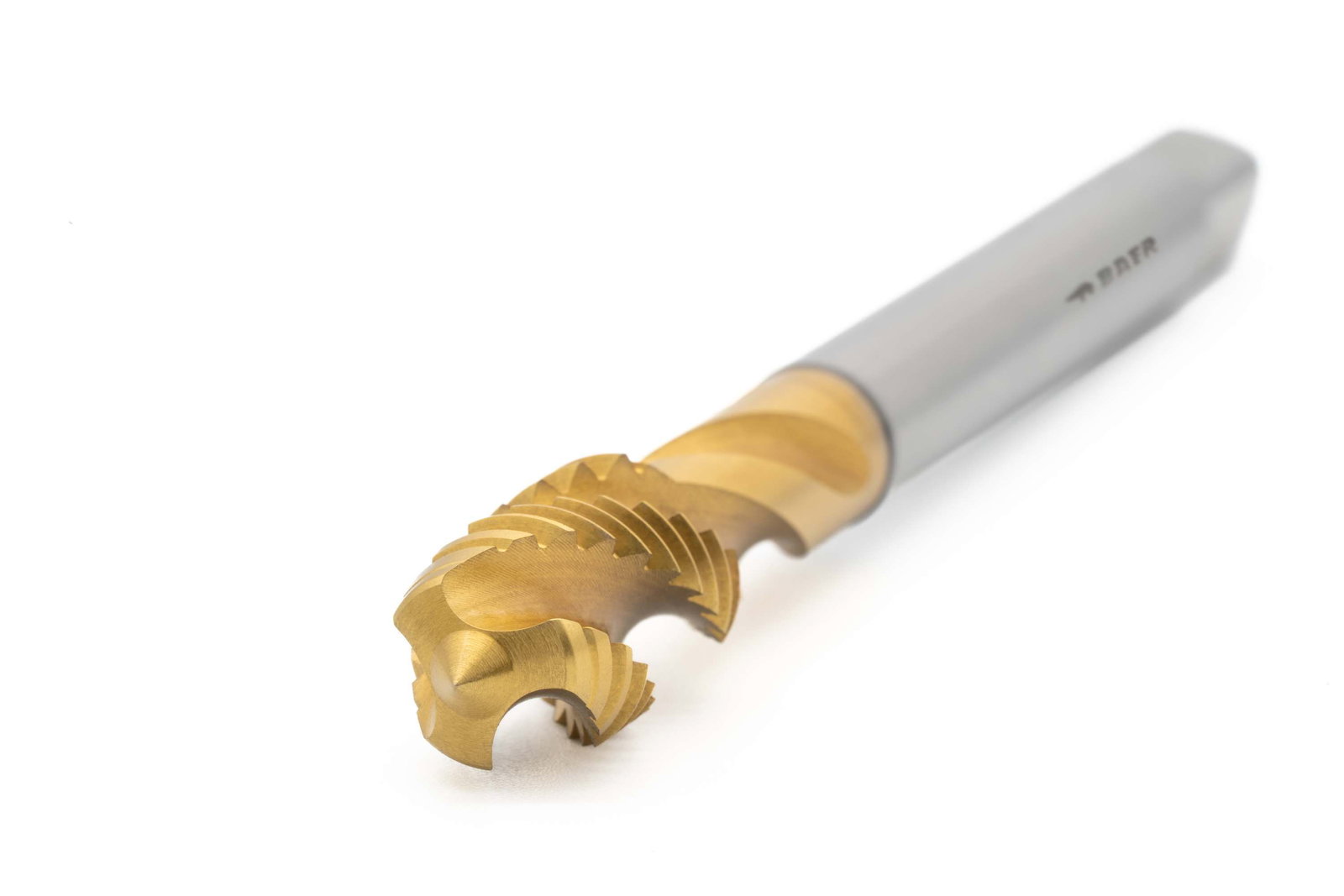

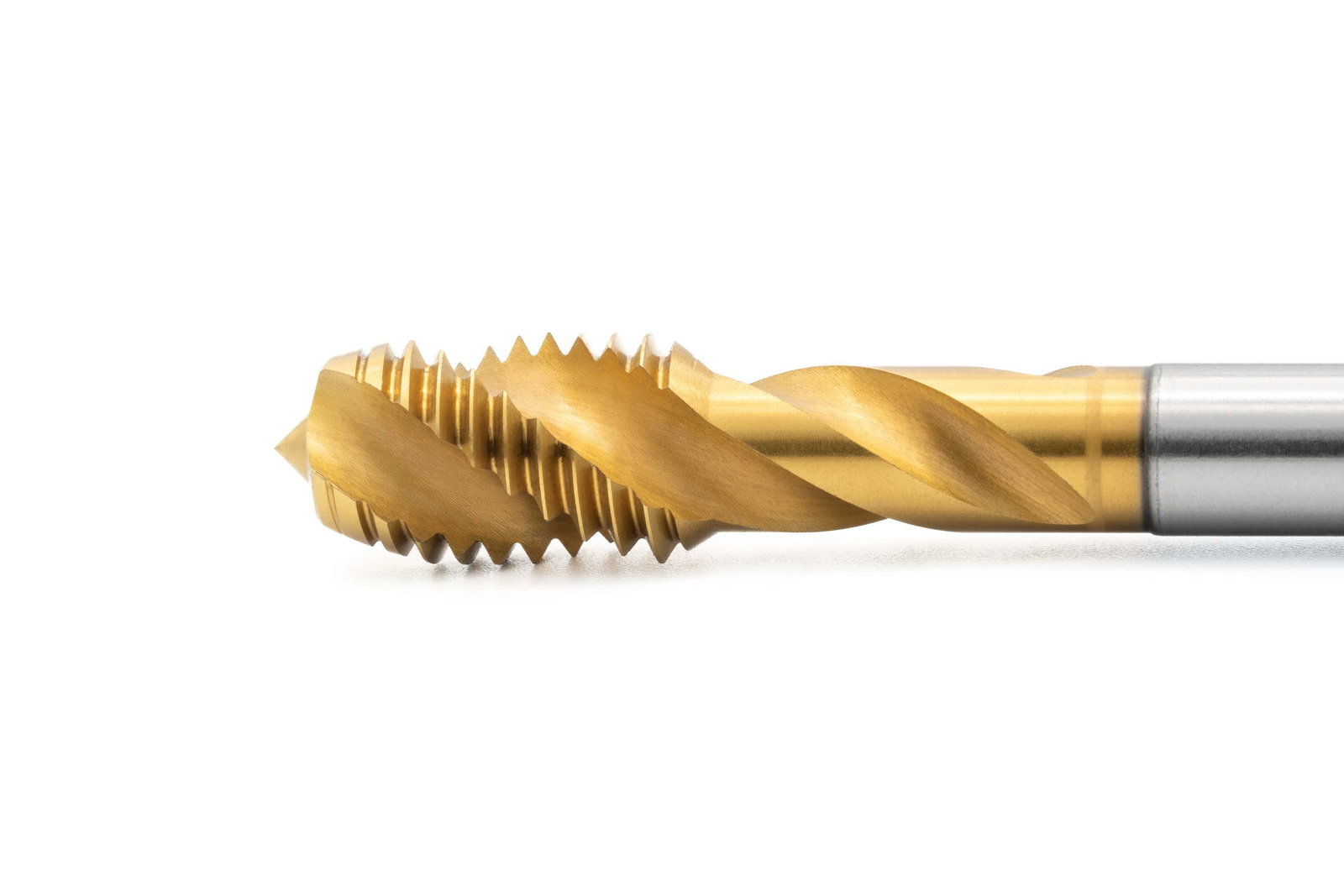

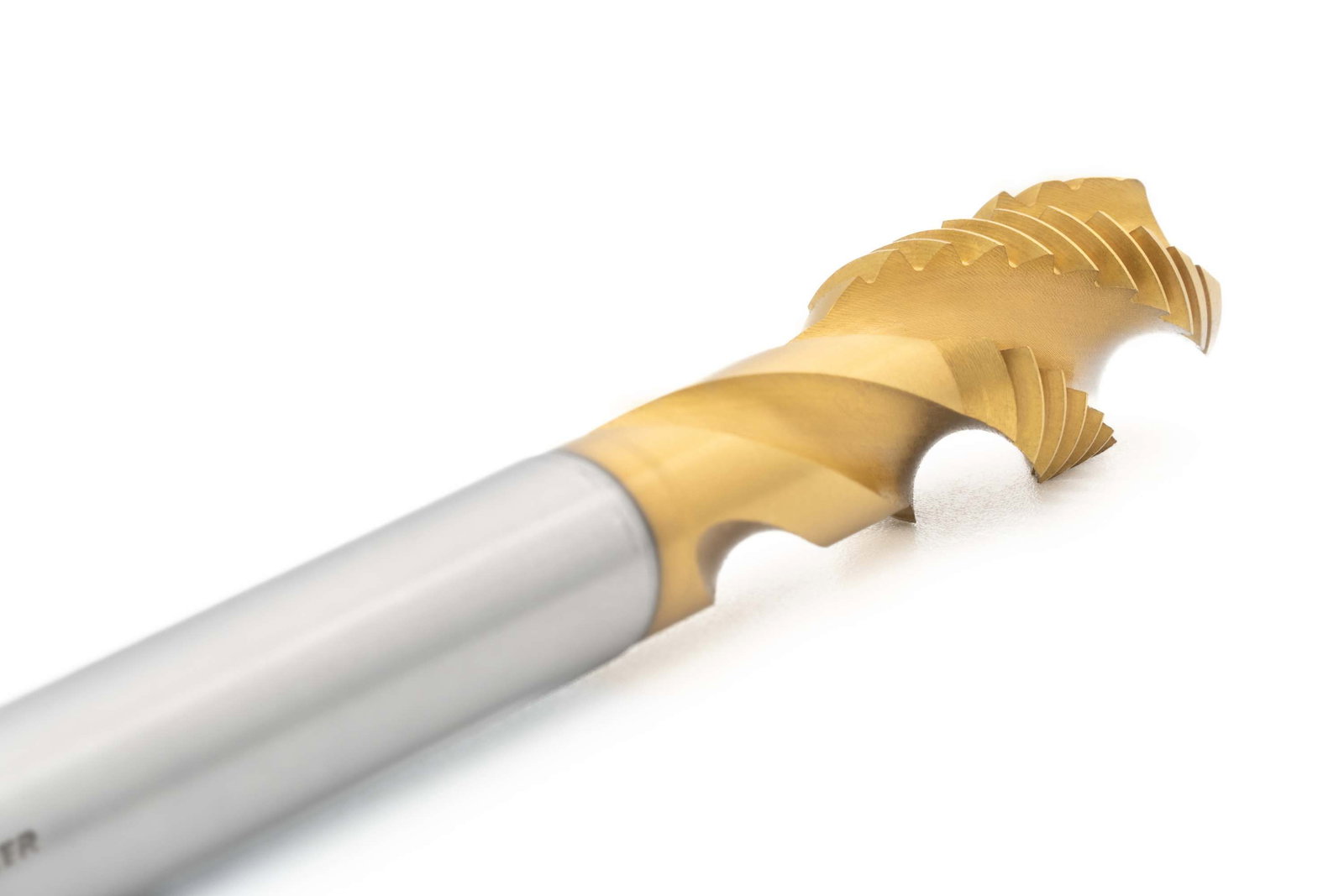

BAER Rubinetto a macchina HSSE-TiN - 40° RSP - MF 10 x 1,25 - DIN 374
37,38 €
Prezzi incl. IVA più costi di spedizione più costi di spedizione
Spedizione gratuita da 39 € (in Germania)
Disponibile
Per questo prodotto è possibile anche la spedizione espressa
BAER Rubinetto a macchina HSSE-TiN - 40° RSP - MF 10 x 1,25 - DIN 374
I nostri maschi per macchine sono potenti e affidabili per una lavorazione efficiente in un unico passaggio con la macchina. I maschi per macchine sono utilizzati soprattutto nella produzione industriale. Possono essere utilizzati, tra l'altro, in macchine CNC, filettatrici, trapani a batteria e bracci di maschiatura pneumatici. Poiché sono caratterizzati da un'elevata efficienza e da bassi costi di produzione, sono spesso utilizzati nella produzione in serie. Il filetto viene tagliato dalla macchina in un'unica operazione. Pertanto, sebbene il maschietto BAER possa essere paragonato ai maschi a macchina corti, è progettato per essere utilizzato con la macchina.
Il maschietto a macchina può essere utilizzato per i fori ciechi, in quanto lo smusso corto e le scanalature a spirale assicurano che il truciolo venga scaricato nella parte posteriore del foro.
Ogni materiale presenta un comportamento individuale del truciolo. Per questo motivo, i maschi a vite devono avere il giusto angolo di spoglia e, per ottenere risultati ancora migliori, una superficie appositamente trattata. Questo è l'unico modo per ottenere un buon trasporto del truciolo e per produrre un filetto fedele al calibro.
L'alta qualità dell'acciaio HSSE legato al cobalto che utilizziamo fa sì che i nostri utensili siano estremamente durevoli e robusti. Grazie a speciali processi di tempra e a ripetuti rinvenimenti, la struttura della durezza è molto omogenea e costituisce la base ideale per i veri maschi a vite BAER. Questo aumenta la resistenza e la stabilità dei maschi a vite, consentendo loro di rimanere in uso più a lungo.
Il rivestimento TiN è particolarmente adatto per acciai morbidi e duri, ghisa e molti metalli non ferrosi. Essendo un rivestimento universale di comprovata efficacia, il TiN offre un'ampia gamma di scopi d'impiego. Gli utensili TiN possono essere riverniciati fino a cinque volte senza dover essere preventivamente decoati.
Dimensioni
| Diametro H |
MF 10 x 1,25 |
|---|---|
| Diametro nominale in mm |
10 |
| Diametro nominale in pollici |
0,394 |
| Inclinazione |
1,25 |
| Inclinazione in mm |
1,25 |
| Quadrato |
5,5 mm |
| Utilizzare per |
10 |
Caratteristiche
| Direzione |
A destra |
|---|---|
| Filettatura standard |
MF: Filettatura metrica fine ISO secondo DIN 13 |
| Gruppo di prodotti |
Maschietto |
| Resistenza alla trazione a temperatura ambiente |
fino a 1300 N/mm² | 41 HRC |
| Tabella A |
HSSE TiN |
| Tipo di prodotto |
Maschi a macchina |
| Tolleranza |
ISO2/6H |
| standard |
DIN 374 |
Informazioni tecniche - Maschi a vite
8.8 mm
Foro cieco fino a 2,5 x D
Forma C 40° RSP
2-3 marce
I trucioli vengono scaricati verso l'alto rispetto alla direzione di taglio.
Raffreddamento e lubrificazione esterni
HSSE TiN
fino a 1300 N/mm² | 41 HRC
ISO2/6H
Applicazioni
- Materiali facili e difficili da lavorare fino a un massimo di 1300 N/mm²
- Acciai legati trattabili termicamente, ghisa nodulare, ghisa malleabile
- Alluminio fuso e leghe battute Si<5% (a lungo taglio)
- Leghe di rame e ottone (a taglio lungo)
Disegno tecnico
| D1 |
MF 10 x 1.25 |
|---|---|
| D2 |
7 mm |
| L1 |
100 mm |
| L2 |
11,5 mm |
| Quadrato |
5,5 mm |
| Utilizzare per |
10 |
Applicazione - Materiali campione
| Acciai legati, acciai temprati e rinvenuti | Velocità di taglio vc in m/min | |
|---|---|---|
| 1.7225 | 42CrMo4 | 5 - 20 |
| 1.2067 | 102Cr6 | 5 - 20 |
| 1.7228 | 50CrMo4 | 5 - 20 |
| 1.7108 | 60SiCr7 | 5 - 20 |
| Ghisa sferoidale, ghisa malleabile | Velocità di taglio vc in m/min | |
|---|---|---|
| EN-JS-1030 | EN-GJS-400-15 (GGG40) | 15 - 20 |
| EN-JS-1070 | EN-GJS-700-2 (GGG70) | 15 - 20 |
| 0.8055 | GTS55-05 | 15 - 20 |
| Acciai inossidabili (ferritici, austenitici, martensitici) | Velocità di taglio vc in m/min | |
|---|---|---|
| 1.4105 | X6CrMoS17 | 8 - 10 |
| 1.4301 | X5CrNi18-10 (V2A) | 8 - 10 |
| 1.4571 | X6CrNiMoTi17-12-2 (V4A) | 5 - 7 |
Velocità di taglio vc [m/min] = (Diametro esterno * π * velocità) / 1000
Velocità di rotazione n [1/min] = (Velocità di taglio in m/min * 1000) / (Diametro esterno * π)
Programmazione della velocità di avanzamento [mm/min] = velocità * passo
Si prega di notare che le velocità di taglio sopra indicate sono indicative e devono essere regolate in base alla lubrificazione e all'azionamento.
Ulteriori informazioni
- MF - Filettatura fine metrica ISO DIN 13
- Denominazioni, geometrie e definizioni sui rubinetti
- Tolleranze della filettatura interna
- Filettatura interna e foro centrale dimensioni
- Forme di smusso per rubinetti
- Confronto pollici-mm
- Trattamenti superficiali sugli utensili di maschiatura
- Velocità di taglio e lubrificazione/raffreddamento
- Informazioni sulla spillatura
- Tabella dei materiali
