BAER SET HSS: Maschi a mano | Filiere | Utensili : M 3 - 12
58,96 €
Prezzi incl. IVA più costi di spedizione più costi di spedizione
Spedizione gratuita da 39 € (in Germania)
Disponibile
Per questo prodotto è possibile anche la spedizione espressa
BAER SET HSS: Maschi a mano | Filiere | Utensili : M 3 - 12

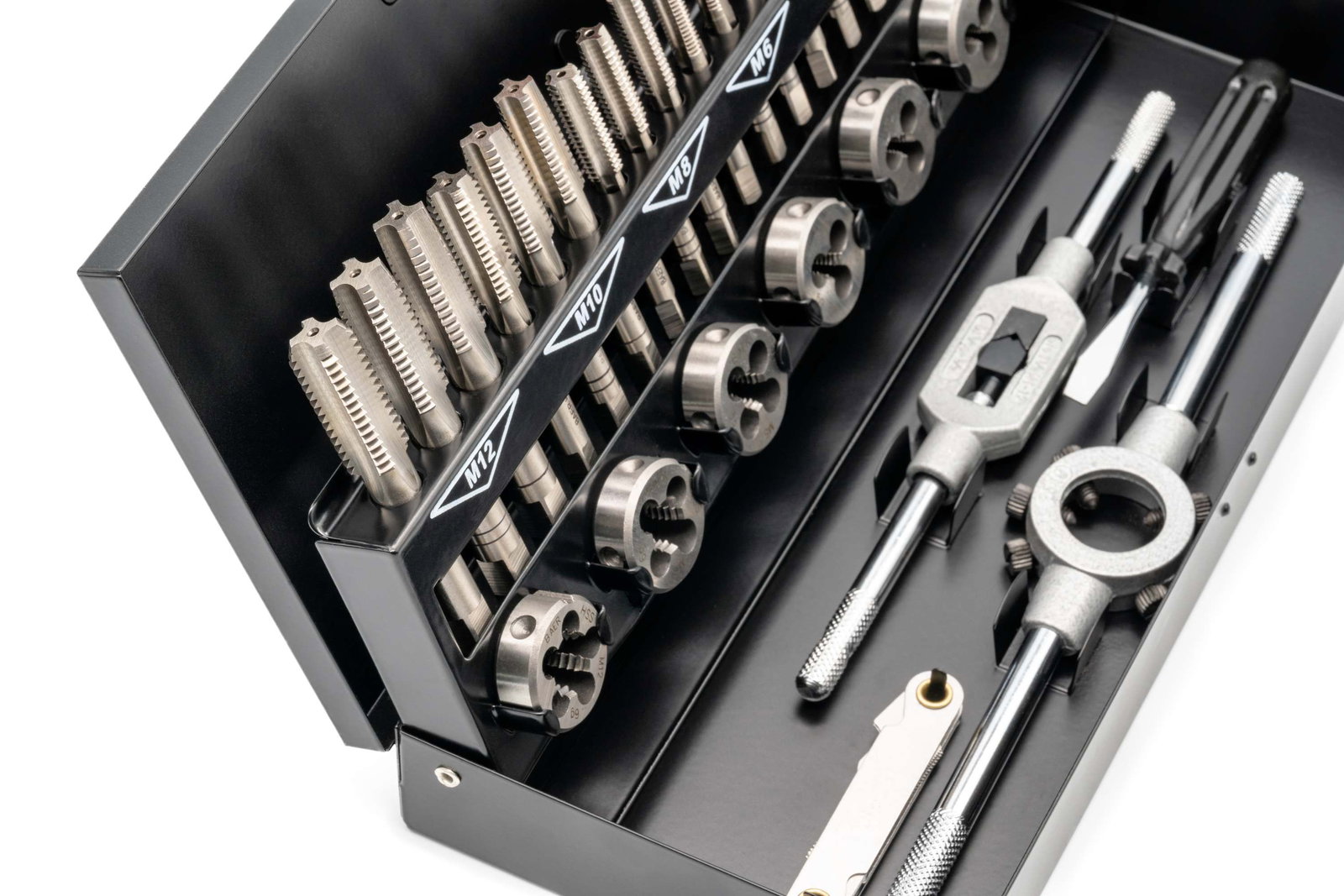

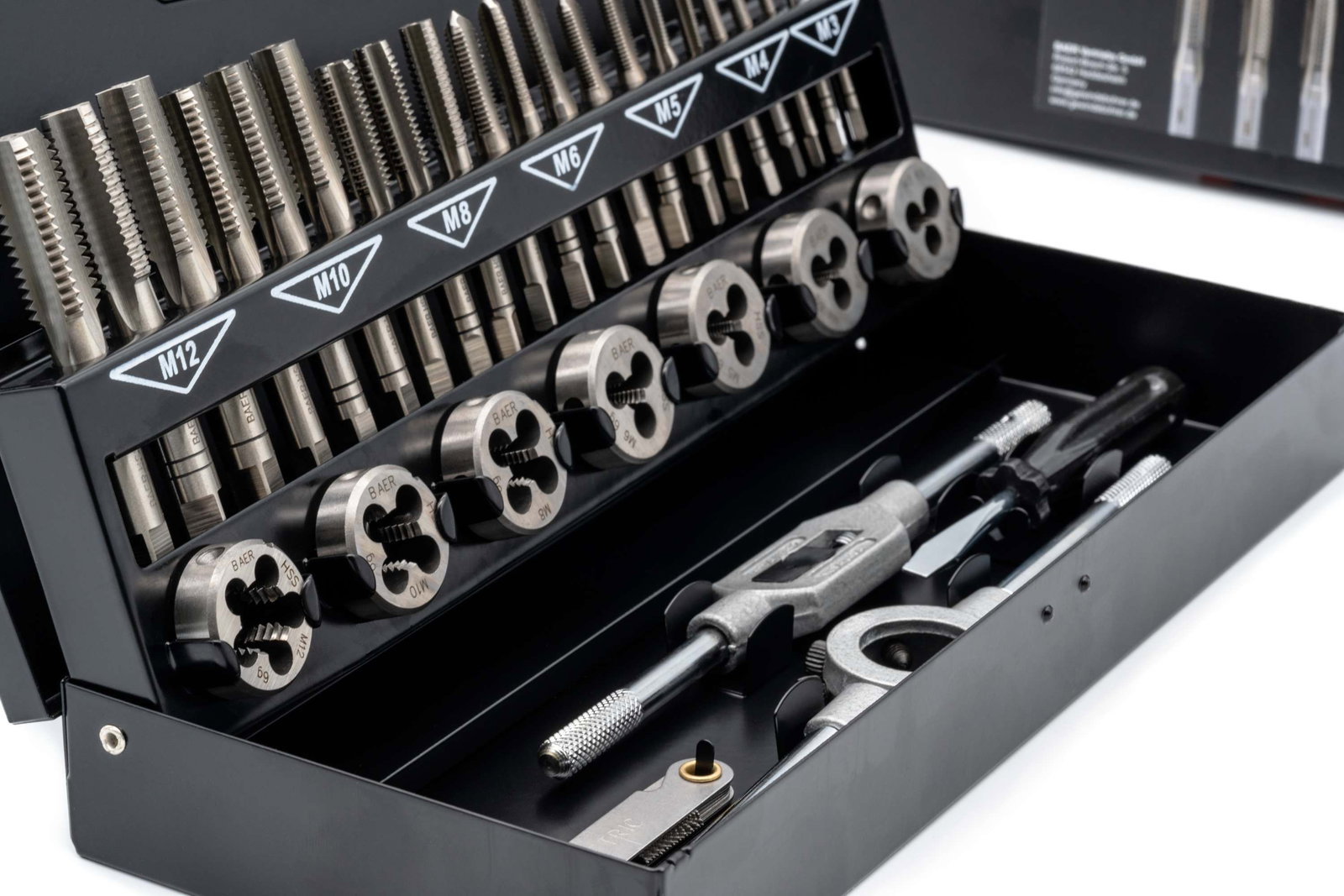

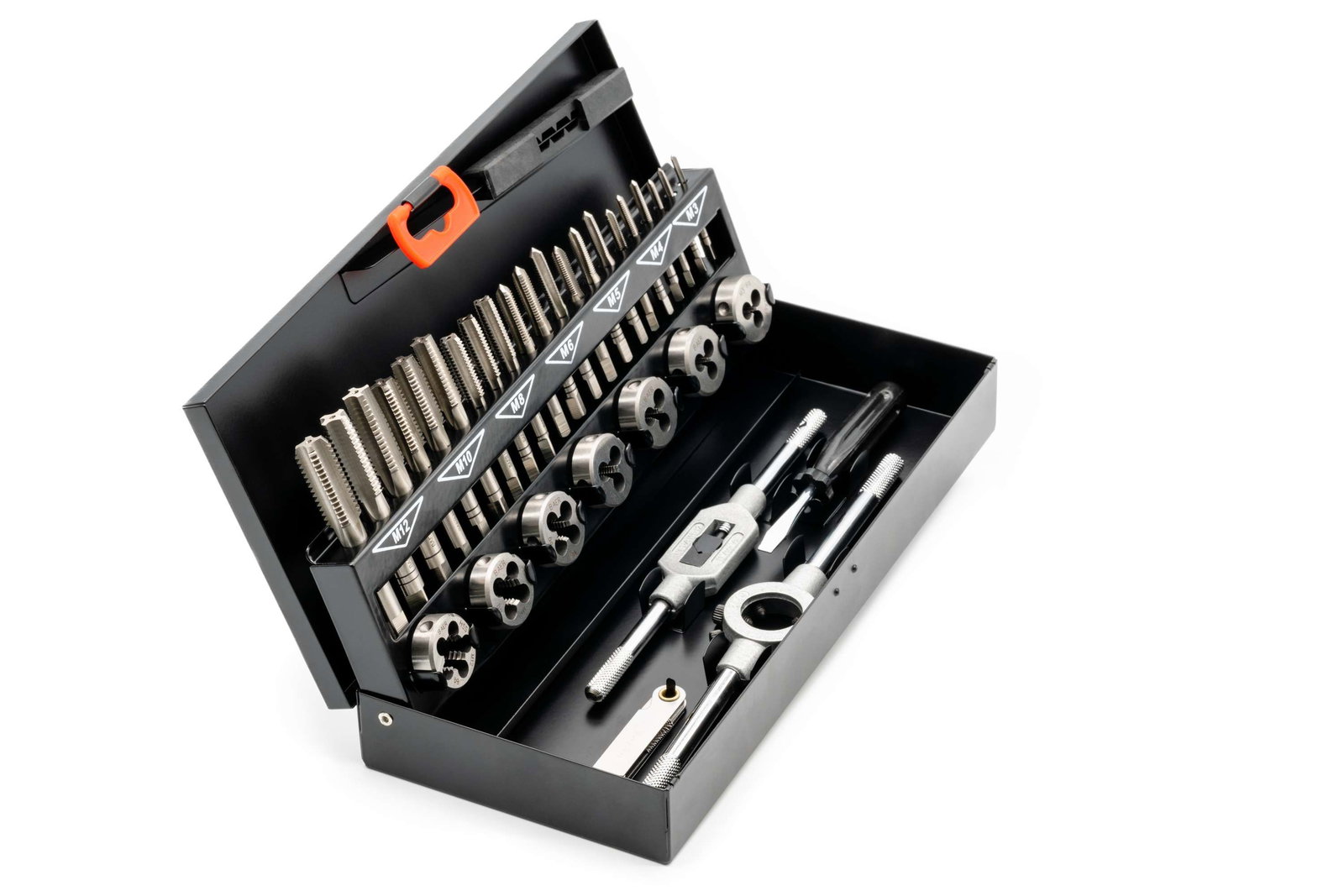

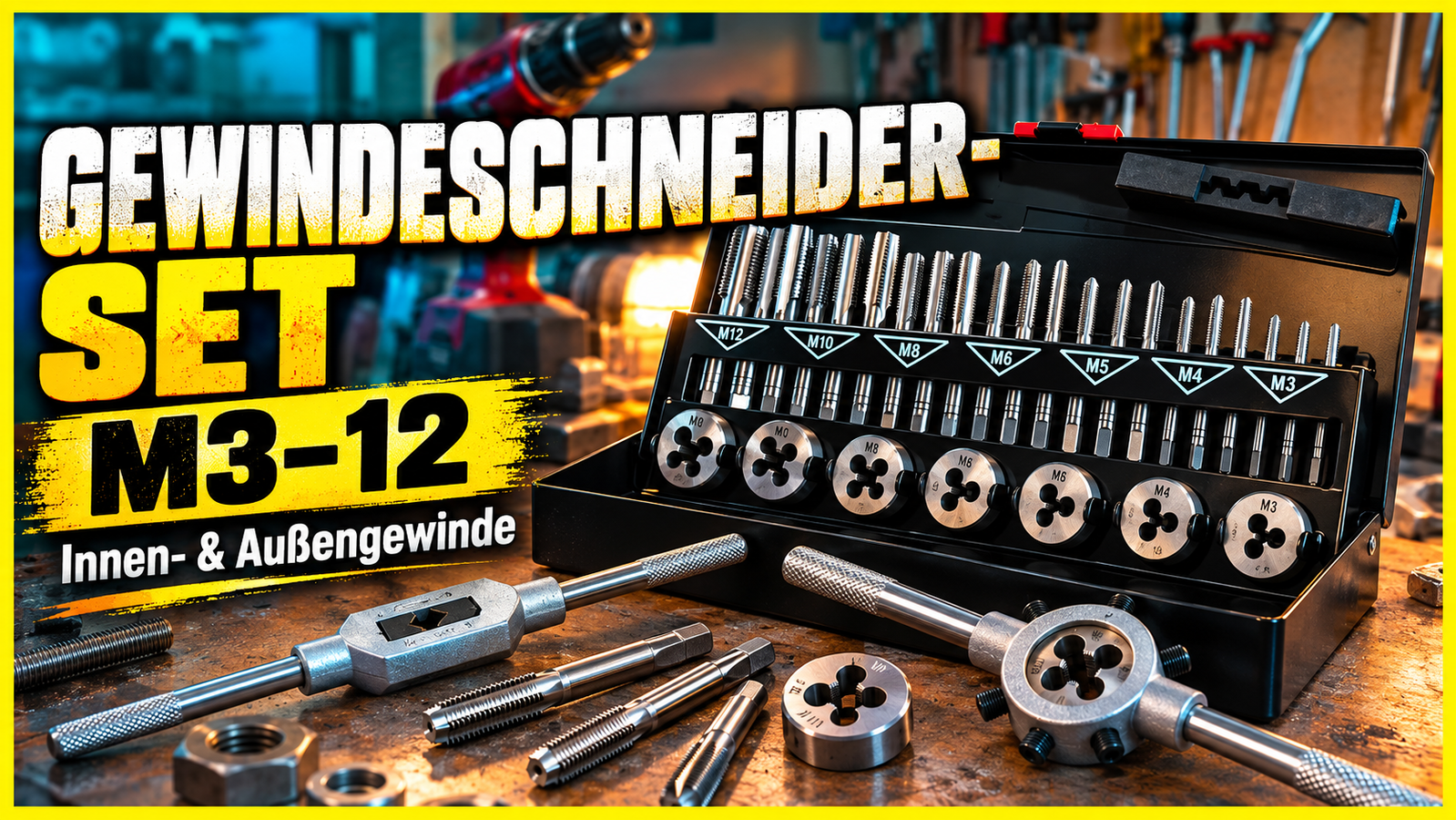

Il set di filettatura HSSG di BAER contiene tutto il necessario per produrre filettature interne ed esterne secondo gli standard ISO. Con il rubinetto manuale puoi produrre un'esatta filettatura interna in tre fasi. Con le filiere, puoi tagliare una filettatura esterna perfetta e tutto questo con un solo utensile associato. Tagliare direttamente nel foro centrale è la cosa più importante quando si eseguono filettature. La dima di filettatura e il cacciavite completano il set e avrai sempre tutto a portata di mano in una valigetta di metallo di alta qualità. Il tutto con un rapporto qualità-prezzo imbattibile, grazie alla rinomata qualità BAER. Da BAER acquisti questo set ex-novo con la collaudata qualità industriale BAER. Soprattutto quando si tratta di utensili, vale sempre la pena spendere qualche euro in più. Il set è adatto ai seguenti materiali: per materiali facilmente lavorabili fino a 900 N/mm², come acciai strutturali non legati, acciai strutturali legati, acciai automatici e acciaio fuso.
Dimensioni
| Diametro H |
M 3 - 12 |
|---|---|
| Utilizzare per |
3 - 12 |
Caratteristiche
| Direzione |
A destra |
|---|---|
| Filettatura standard |
M: filettatura metrica standard ISO secondo DIN 13 |
| Gruppo di prodotti |
Caratteristiche tecniche |
| Resistenza alla trazione a temperatura ambiente |
bis 900 N/mm² | 27,1 HRC |
| Tabella A |
HSSG lucido |
| Tipo di prodotto |
Set di taglio per filettatura |
| Tolleranza |
ISO2/6H |
Informazioni tecniche - Maschi a vite
Foro passante e foro cieco fino a 2 x D
Forma C scanalata diritta
2-3 marce
vedi illustrazione
Raffreddamento e lubrificazione esterni
HSSG lucido
bis 900 N/mm² | 27,1 HRC
ISO2/6H
Informazioni tecniche - Fustelle
1,5
ISO-6g
Impostazione contenuti

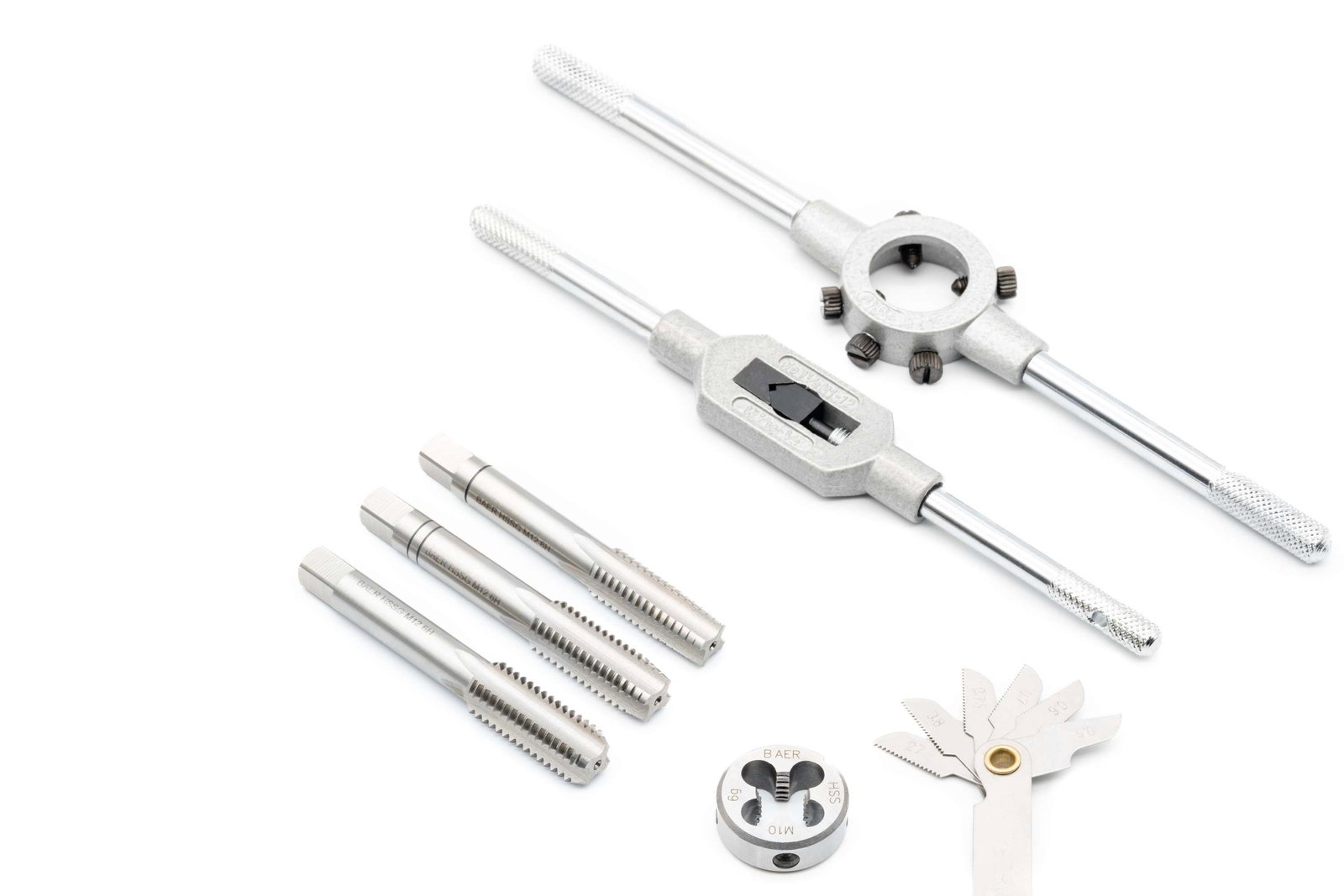

| Set di maschietti a mano BAER HSSG da 3 pezzi | M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8 M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5 M 12 x 1,75 |
|---|---|
| Filiera tonda BAER HSS ⌀ 25 x 9mm | M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8 M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5 M 12 x 1,75 |
| Chiave per maschietti regolabile di BAER | No. 1.1/2: M 1-12 | 1/16-1/2 | G 1/8 |
| Portafustelle BAER PRO | 25 x 9 |
| accessori | Cacciavite / calibro per filettatura metrica / istruzioni / suggerimenti per la filettatura |
Applicazioni
- Uso generale
- Materiali con buona lavorabilità, fino a 900 N/mm²
- Acciai non legati e a bassa lega
- per fori passanti e foro cieco
- per uso manuale
Ulteriori informazioni
- M - Filettatura metrica ISO DIN 13
- Informazioni sulla spillatura
- Denominazioni, geometrie e definizioni sui rubinetti
- Tolleranze della filettatura interna
- Filettatura interna e foro centrale dimensioni
- Forme di smusso per rubinetti
- Velocità di taglio, lubrificazione e raffreddamento per i rubinetti
- Tolleranze delle filettature esterne
- Diametro di prelavorazione del bullone
Istruzioni di sicurezza

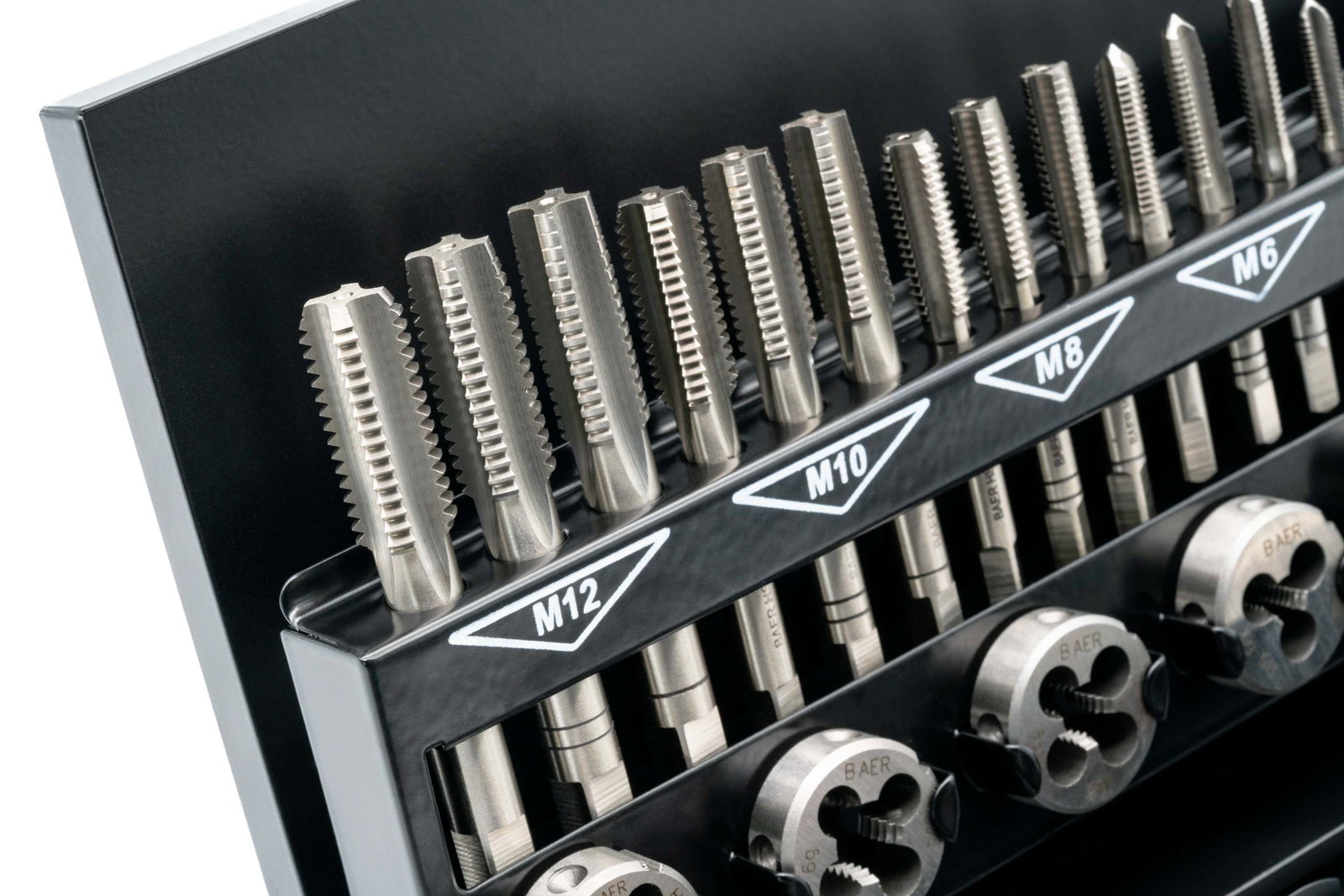

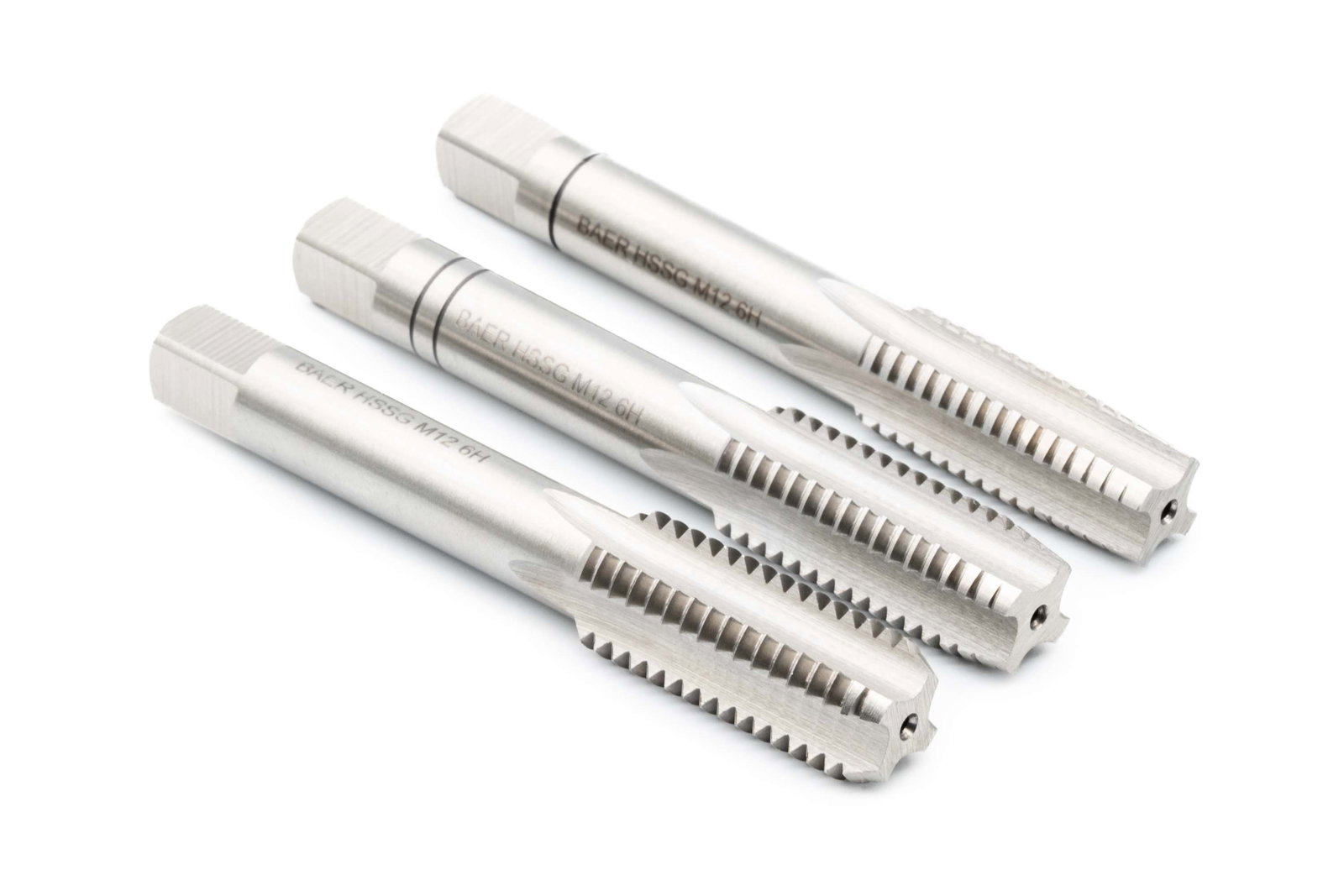

BAER HSSG set di rubinetti manuali (3 pezzi)
per filettature passanti e foro cieco | M 3 - M 12
la filettatura con i set di rubinetti manuali è il metodo tradizionale e collaudato per tagliare a mano una filettatura interna ideale. È più facile per l'utente battere direttamente nel foro, garantendo un migliore controllo del processo di filettatura. I set di rubinetti manuali BAER sono composti da 3 pezzi, realizzati secondo la norma DIN 352 e adatti al taglio di filettature regolari metriche ISO. Un set è composto da rubinetto conico (n. 1), rubinetto intermedio (n. 2) e rubinetto di finitura (n. 3). Tutti e tre condividono il lavoro di maschiatura come segue:
- Rubinetto conico (n. 1) (1 anello sul gambo): Forma A, smusso: 5-6 giri, rimuove il 65% del profilo del filetto
- Maschietto intermedio (n. 2) (2 anelli sul gambo): Forma D, smusso: 3-4 giri, rimuove l'85% del profilo del filetto
- Rubinetto di finitura (n. 3) (senza anello sul gambo): Forma C, smusso: 2-3 filetti, rimuove il 100% del profilo del filetto
I rubinetti manuali BAER hanno un gambo quadrato, realizzato secondo la norma DIN10 e sono particolarmente adatti per l'uso in chiavi a rubinetto o utensili di presa. Questo ti permette di maschiettare a mano una filettatura interna senza incepparsi. Anche la forza ridotta su ogni singolo rubinetto è un vantaggio, in quanto riduce il rischio di rottura. Utilizza i set in tre parti con rubinetto pilota, centrale e di finitura (n. 3) per filettature grosse come M, BSW, UNC. I maschi a mano BAER possono essere utilizzati per materiali con una buona lavorabilità fino a 900 N/mm², come gli acciai non legati e a bassa lega, e tagliare un foro passante e foro cieco fino a 2 x D. Il vantaggio dei maschi a mano in più parti è che le rispettive parti di un set condividono la potenza di taglio: in questo modo è più facile tagliare a mano un filetto dritto e pulito.
I vantaggi in sintesi:
- minore effetto della forza su ogni singolo maschietto → minore rischio di rottura
- migliore controllo durante il processo di filettatura
- per l'utilizzo in chiavi per rubinetti o utensili di supporto
- Utilizzo in materiali con una buona lavorabilità fino a 900 N/mm²
- Foro passante e foro cieco fino a 2 x D
Informazioni tecniche:
- Forma C: smusso a 2 - 3 filetti
- Filettatura tolleranza: ISO2/6H

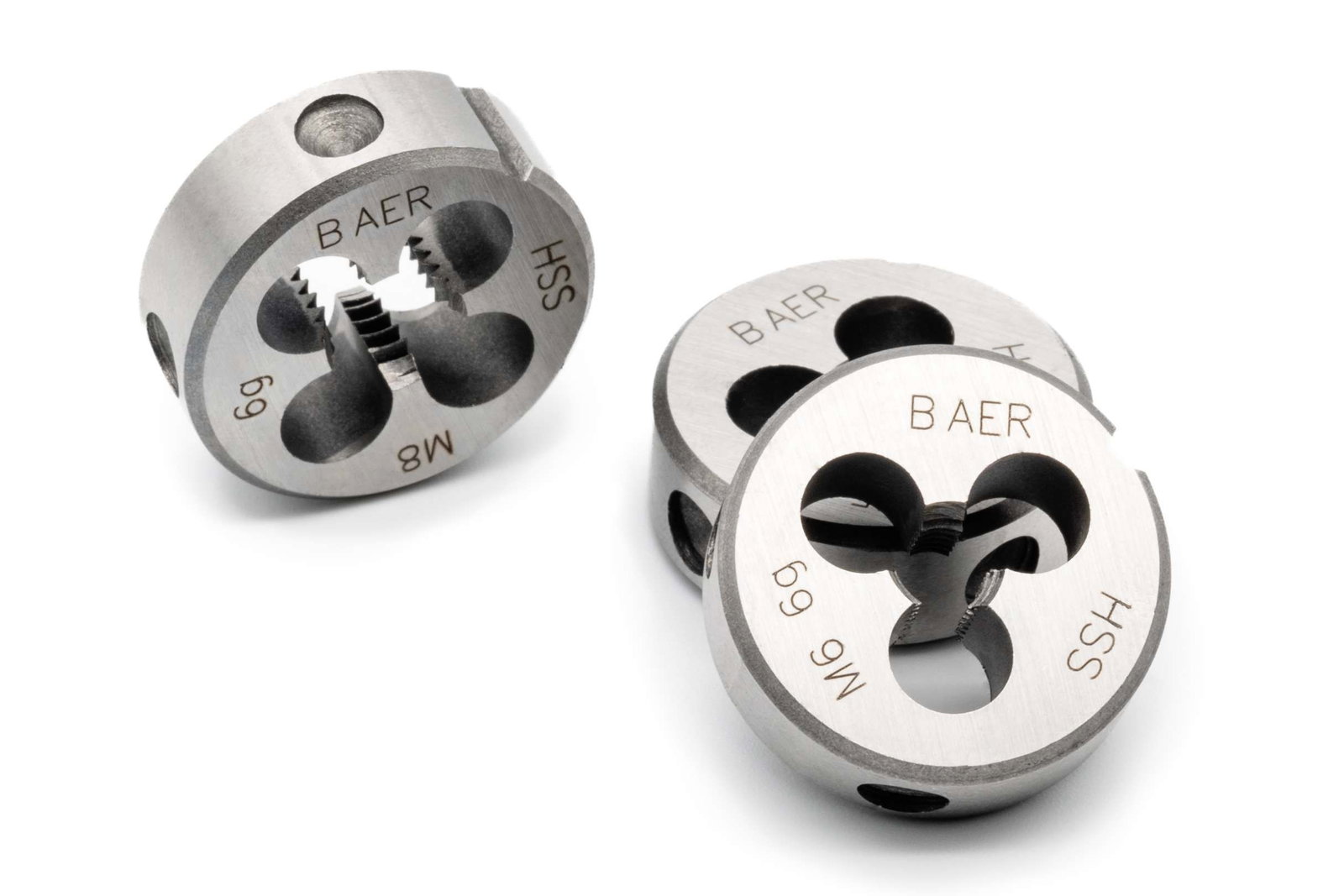

Filiera per filettatura tonda BAER HSS
per filettature esterne M 3 - M 12
Le filiere BAER sono utilizzate per produrre filettature esterne metriche con un profilo esterno rotondo. Vuoi utilizzarla a mano o a macchina? Funzionano entrambe. Queste filiere BAER in acciaio rapido ad alte prestazioni HSS sono adatte al normale scopi d'impiego per vari materiali con una resistenza fino a 800 N/mm². Tra questi ci sono i seguenti materiali: acciai strutturali generici, acciai automatici, acciai da cementazione, acciai non legati trattabili termicamente, rame puro, rame basso legato e leghe di rame-stagno (bronzo) a taglio corto, così come plastiche. Il design simmetrico permette di tagliare in entrambe le direzioni assiali. All'esterno sono presenti dei fori per fissare la matrice nell'apposito supporto ed evitare che si attorcigli durante l'uso. Tutte le fustelle hanno un diametro esterno di 25 x 9 mm, quindi tutte le fustelle possono essere inserite in un solo portafustelle. Le fustelle sono cilindriche e hanno tre o più taglienti all'interno, a seconda delle dimensioni. La punta a spirale (entrata a spirale) garantisce un taglio facile e una buona rimozione dei trucioli. I fori per i trucioli, che sono fori o cavità tra i bordi di taglio, provvedono al trasporto dei trucioli. Accolgono i trucioli, li arrotolano e li trasportano via. L'utensile da taglio è dotato di denti esterni e interni. I denti esterni appiattiti facilitano il passaggio, riducono l'usura e aumentano la durata dell'utensile. Ogni dente porta con sé un truciolo della stessa larghezza durante il taglio. I denti interni non hanno alcuna funzione di taglio: nella parte tagliata del filetto servono come guide rettilinee. È importante lubrificare l'utensile con olio da taglio o pasta da taglio. Puoi trovare la pasta da taglio adatta nel nostro negozio. Lasciati convincere dalla qualità perfetta di questo utensile e dall'ottimo rapporto qualità-prezzo. Oltre a un prezzo equo, le nostre filiere per filettature esterne convincono soprattutto per l'eccellente qualità. Le filiere BAER - per filettature esterne perfette.
I vantaggi in sintesi:
- poco spazio richiesto
- Regolazione senza sforzo
- Utilizzo su macchine semplici e multimandrino
- montaggio semplice dell'utensile
- Utilizzo da entrambi i lati
- Qualità eccezionale a un prezzo conveniente. Questo è BAER.
Informazioni tecniche:
- DIN EN 22568 (ex DIN 223 B)
- Filettatura tolleranza: ISO-6g
- Smusso: 1.5
Utensili per l'azionamento BAER
#Forze di serraggio - filettatura in un batter d'occhio
I portautensili per l'azionamento manuale rendono possibile l'uso di maschi e filiere. Gli utensili regolabili sono realizzati in pressofusione di zinco. Esercitano una coppia sufficiente sui maschi e sulle filiere per permetterti di tagliare i filetti a mano. I portautensili BAER sono stabili e durevoli. Guarda tu stesso.
Questa chiave regolabile per rubinetti in zinco è adatta per i seguenti utilizzi:
- Quadrato : 2.1 - 8,0 mm
- per rubinetto a vite: M 1-12 | 1/16-1/2 | G 1/8
Filiera BAER
25 x 9mm | M 7-9 | BSW 5/16 in zinco pressofuso
Hai bisogno di una matrice per contenere le matrici per filettatura tonda. Le matrici BAER sono prodotte secondo la norma DIN 225 e convincono per la loro maneggevolezza. Le cinque viti di fissaggio hanno una punta che si centra nei fori pilota dei ferri da taglio ed evita così la torsione durante l'uso. Puoi stringere queste viti con il cacciavite in dotazione, in modo da avere sempre tutto a portata di mano. Il portastampo è realizzato in zinco pressofuso ed è resistente all'usura e si adatta perfettamente. Approfitta di un eccellente rapporto qualità-prezzo. Da BAER acquisti utensili testati a prezzi imbattibili, con una precisione eccezionale per una stabilità e un assorbimento di potenza duraturi!
Questo supporto regolabile per stampi di pressofusione in zinco è adatto per i seguenti utilizzi:
- Diametro x altezza: 25 x 9 mm
- per stampi in M e MF: M 7 - M 9
- per stampi in: BSW 5/16
- Lunghezza: 224 mm
Chiave per rubinetto regolabile BAER
GR. 1.1/2 | M 1-12 | 1/16-1/2 | G 1/8 in zinco pressofuso
La chiave per rubinetto regolabile misura 1.1/2 è un utensile per rubinetto a vite con corpo in pressofusione di zinco, con il quale è possibile tagliare a mano la filettatura interna. L'eccezionale qualità della chiave per rubinetto non risiede solo nel materiale, ma anche nelle ganasce, nelle impugnature e nella geometria, che rendono l'utensile stabile e preciso, realizzato secondo la norma DIN 1814. Le lunghe leve a destra e a sinistra aiutano a tagliare a piombo nel foro e ad applicare facilmente la coppia richiesta. Un altro vantaggio è la maneggevolezza e i brevi tempi di sostituzione. Una leva può essere ruotata da un lato, in modo da poter lavorare anche in situazioni difficili da raggiungere.
Questa chiave regolabile per rubinetti in pressofusione di zinco è adatta per i seguenti scopi scopi d'impiego:
- per rubinetti a mano e a macchina corti in M e MF: M 1 - M12
- per maschi a mano e a macchina corti in UNC, UNF, BSW e BSF: 1/16 - 1/2
- per maschi a macchina manuali e corti in G (BSP): G 1/8
- Attacco quadro: 2,1 - 8,0 mm
- Lunghezza: 176 mm
NOTA:
Non estendere in nessun caso i manici della chiave per rubinetti. Le forze che si possono ottenere con i manici normali sono sufficienti per tagliare la filettatura.
Sagoma per filetti BAER
#Facile determinazione delle dimensioni dei filetti
Con la dima per filetti BAER puoi determinare facilmente la dimensione del filetto. Completa il set di filettatura BAER e avrai sempre tutto a portata di mano. La dima di filettatura di alta qualità è adatta per determinare le filettature esterne delle viti e per determinare le filettature metriche. È dotata di lame per filettare con le quali è possibile determinare tutti i passi metrici più comuni: 0.5 - 1,75 mm possono essere misurati/determinati. La filettatura viene determinata con il cosiddetto metodo dello scarto leggero. Si posiziona un calibro appropriato sulla filettatura e lo si tiene in contatto con una fonte di luce. Se la luce non penetra quasi per nulla tra il filetto e il calibro, la misura del filetto può essere letta dal foglio di filettatura corrispondente. Le dimensioni sono stampate sui rispettivi fogli e possono essere lette molto bene e in modo permanente.
Informazioni tecniche:
- 52 lame, per filettature metriche e Whitworth
- Passo 0,25-6,00 mm / 62-4 TPI W
- Peso: 83 g
- Dimensioni: 16 x 8 x 5,5 cm
Qualità
per una lunga durata
L'acciaio per utensili ad alta lega HSS può lavorare con velocità di taglio fino a quattro volte superiori rispetto all'acciaio per utensili ordinario.
Questo set è caratterizzato da:
- Resistenza alla temperatura / durezza al calore
- Resistenza all'usura
- Stabilità del tagliente
- elevata scorrevolezza
- buona evacuazione dei trucioli
Ciò significa che i maschi e le matrici BAER in acciaio rapido HSS sono in grado di soddisfare le esigenze di molti materiali. A questo si aggiungono un lavoro accurato e un risparmio economico a lungo termine.
