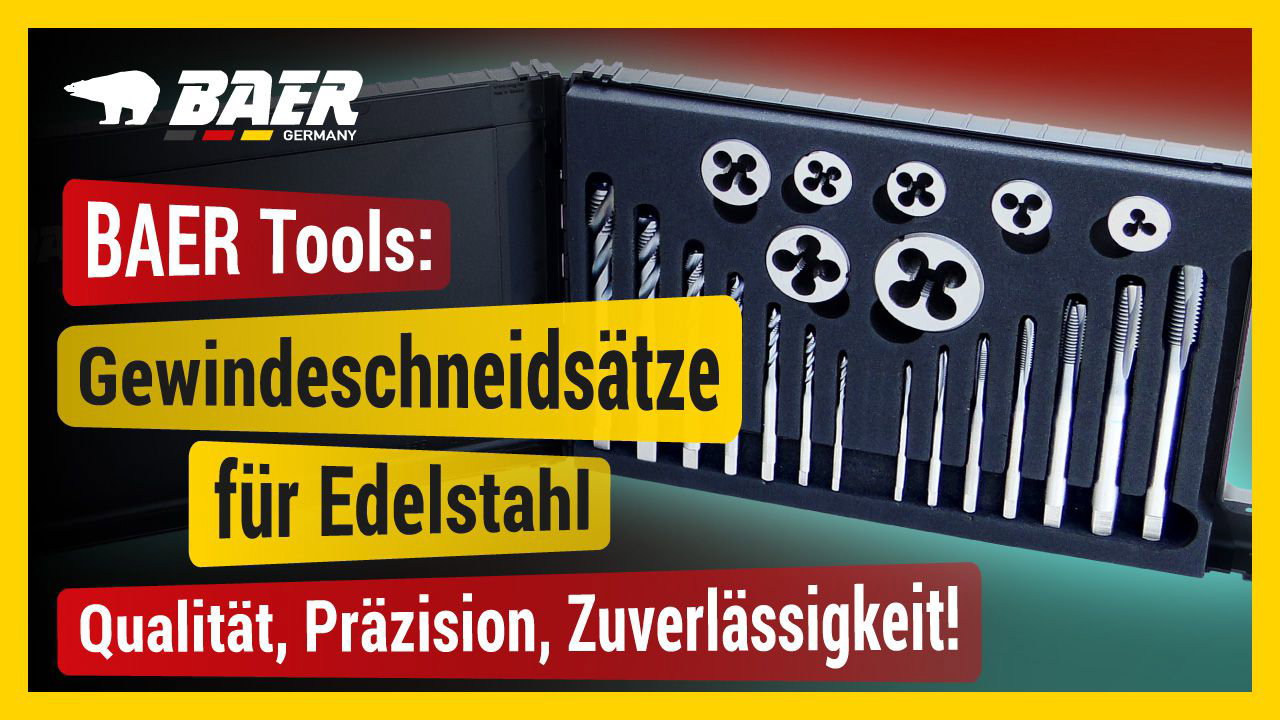

BAER Set HSSE in acciaio inox: Maschi a macchina per fori passanti e ciechi | fustelle da taglio: M 3 - 12
299,83 €
Prezzi incl. IVA più costi di spedizione più costi di spedizione
Spedizione gratuita da 39 € (in Germania)
Disponibile
Per questo prodotto è possibile anche la spedizione espressa
BAER Set HSSE in acciaio inox: Maschi a macchina per fori passanti e ciechi | fustelle da taglio: M 3 - 12
Questo set di rubinetti è un set versatile e di alta qualità per tutte le esigenze di filettatura. I maschi metrici da M3 a M12 consentono di tagliare filettature interne ed esterne anche in materiali difficili da lavorare come acciai inossidabili.
Il set contiene maschi da macchina vaporizzati per fori passanti e fori ciechi in acciaio HSSE (High Speed Steel) legato al cobalto, che garantisce una lunga durata e un'elevata precisione nell'acciaio inossidabile. I maschi a macchina sono utilizzati per la macchina scopi d'impiego e sono uno strumento comunemente usato nella produzione industriale per produrre filettature interne. Nel set sono inclusi anche dei maschi HSSE nitrurati che ti permetteranno di tagliare con facilità anche filettature esterne in acciaio inox.
L'assortimento di filettature viene fornito in una robusta scatola di plastica. Gli scomparti per i rubinetti garantiscono una presa sicura e una protezione per il trasporto e allo stesso tempo tutti gli utensili sono chiaramente a portata di mano.
Gli utensili stessi sono caratterizzati dalla massima qualità. Sono lavorati in modo ottimale e garantiscono una lunga durata e un'elevata precisione nel taglio dei filetti. In sintesi, questo set di rubinetti offre un'ottima soluzione per tutti coloro che vogliono tagliare le filettature. La combinazione di strumenti di alta qualità e di una robusta scatola di plastica lo rende una scelta ottimale sia per i professionisti che per gli amanti del fai da te. Investi nella qualità e prova i vantaggi di un set di rubinetti professionali. Un set di rubinetti che tutti devono avere nel proprio laboratorio.
Dimensioni
| Diametro H |
M 3 - 12 |
|---|---|
| Utilizzare per |
3 - 12 |
Caratteristiche
| Direzione |
A destra |
|---|---|
| Filettatura standard |
M: filettatura metrica standard ISO secondo DIN 13 |
| Gruppo di prodotti |
Caratteristiche tecniche |
| Resistenza alla trazione a temperatura ambiente |
bis 900 N/mm² | 27,1 HRC |
| Tabella A |
HSSE VAP |
| Tipo di prodotto |
Set di taglio per filettatura |
| Tolleranza |
ISO2/6H |
Informazioni tecniche - Maschi a vite
Foro passante e foro cieco fino a 2,5 x D
Forma B e Forma C 35° RSP
4-5 marce
vedi illustrazione
Raffreddamento e lubrificazione esterni
HSSE VAP
bis 900 N/mm² | 27,1 HRC
ISO2/6H
Informazioni tecniche - Fustelle
1,5
ISO-6g
Impostazione contenuti
| Maschi da macchina BAER HSSE per fori passanti in acciaio inossidabile | M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8 M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5 M 12 x 1,75 |
|---|---|
| Maschi a macchina BAER HSSE per fori ciechi in alluminio | M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8 M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5 M 12 x 1,75 |
| Stampo rotondo BAER HSSE in acciaio inox | M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8 M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5 M 12 x 1,75 |
Applicazioni
- Acciai inossidabili, INOX, V2A, V4A
- Acciai fino a un massimo di 900 N/mm²
- Leghe di rame e ottone (a taglio lungo)
- per fori passanti e foro cieco
- per uso meccanico
Applicazione - Campioni di materiali per i maschi
| Rost- / Säurebeständige Stähle | |
|---|---|
| 1.4105 | X 6 CrMo S 17 |
| 1.4305 | X 8 CrNi S 18-9 |
| 1.4301 | X 5 CrNi 18-10 |
| 1.4541 | X 6 CrNiTi 18-10 |
| Rost- / Säurebeständige Stähle | |
|---|---|
| 1.4057 | X 17 CrNi 16-2 |
| 1.4112 | X90 CrMoV 18 |
| 1.4006 | X 12 Cr 13 |
| Acciai da cementazione | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17 CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Acciai temprati e rinvenuti non legati | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck 22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck 45) |
| Titanio puro | |
|---|---|
| 3.7035 | Ti 99.4 / Ti Gr.2 |
| 3.7065 | Ti 99.2 / Ti Gr.4 |
| Vergütungsstähle legiert | |
|---|---|
| 1.1133 | 20Mn5 |
| 1.5710 | 36NiCr6 |
Ulteriori informazioni
- M - Filettatura metrica ISO DIN 13
- Informazioni sulla spillatura
- Denominazioni, geometrie e definizioni sui rubinetti
- Tolleranze della filettatura interna
- Filettatura interna e foro centrale dimensioni
- Forme di smusso per rubinetti
- Trattamenti superficiali sugli utensili di maschiatura
- Velocità di taglio, lubrificazione e raffreddamento per i rubinetti
- Tolleranze delle filettature esterne
- Diametro di prelavorazione del bullone
Istruzioni di sicurezza
Maschi a macchina - maschiatura veloce e precisa
#Efficienza
La precisione dei maschi per macchine da taglio destre BAER e la filettatura rettificata in rilievo garantiscono un minore attrito e una minore temperatura durante la filettatura. Per evitare che il profilo del filetto sfreghi completamente contro il pezzo, il filetto viene già tagliato sull'intero profilo del filetto con l'angolo di spoglia. Ciò significa che il maschiatore deve applicare una forza minore e che si può evitare l'inceppamento dei trucioli. Il risultato è che la durata dell'utensile aumenta e il maschietto deve essere sostituito meno frequentemente.
I nostri maschi per macchine sono maschi potenti e affidabili per una lavorazione efficiente in un unico passaggio con la macchina. I maschi per macchine sono utilizzati soprattutto nella produzione industriale. Possono essere utilizzati, tra l'altro, in macchine CNC, macchine per la filettatura, trapani a batteria e bracci di maschiatura pneumatici. Poiché sono caratterizzati da un'elevata efficienza e da bassi costi di produzione, sono spesso utilizzati nella produzione in serie. Il filetto viene tagliato dalla macchina in un'unica operazione. Pertanto, sebbene il maschietto BAER possa essere paragonato ai maschi a taglio singolo, è progettato per essere utilizzato con la macchina.
I maschietti a macchina per fori ciechi hanno un'entrata corta e una forma ritorta che consente di scaricare il truciolo nella parte posteriore del foro. I maschi per fori passanti hanno un'entrata lunga, flauti dritti e una punta a spirale (entrata a spirale), che assicurano che il truciolo venga trasportato in avanti fuori dal foro.
Ogni materiale presenta un comportamento individuale del truciolo. Pertanto, i maschi per viti devono avere gli angoli di spoglia corretti e, per ottenere risultati ancora migliori, una superficie trattata in modo speciale. Questo è l'unico modo per ottenere un buon trasporto del truciolo e per produrre una filettatura fedele al calibro.
L'alta qualità dell'acciaio HSSE legato al cobalto che utilizziamo fa sì che i nostri utensili siano estremamente durevoli e robusti. Grazie a speciali processi di tempra e a ripetuti rinvenimenti, la struttura della durezza è molto omogenea, il che costituisce la base ideale per un vero maschietto BAER. Questo aumenta la resistenza e la stabilità del rubinetto, consentendo di utilizzarlo più a lungo.
La superficie ossidata (vaporizzazione) riduce la resistenza allo scorrimento e l'attrito diretto tra il rubinetto e il pezzo, garantendo così un film lubrificante costante. Questo impedisce la formazione di bordi e la saldatura a freddo, cioè l'adesione di particelle di truciolo. La superficie ossidata viene utilizzata solo per il taglio di materiali ferrosi.
I vantaggi in sintesi:
- Per fori passanti e ciechi
- Riduzione dell'attrito e della temperatura grazie all'angolo di spoglia nella filettatura
- adatto per l'acciaio inossidabile
- Lavorazione efficiente in un unico passaggio
- Da utilizzare su macchine CNC, filettatrici, bracci maschiatori, ecc.
BAER HSSE-VAP rubinetto per macchina - forma B:
M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8 | M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5 | M 12 x 1.75
BAER HSSE-VAP Maschi a macchina - Forma C35° RSP:
M3 x 0,5 | M 4 x 0,7 | M 5 x 0,8 | M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5 | M 12 x 1,75
Filiere HSSE-NT - per filettature esterne perfette
#filiere tonde
Queste filiere ad alte prestazioni sono realizzate in acciaio rapido legato al cobalto HSSE. Le filiere garantiscono una migliore rimozione dei trucioli grazie alla loro punta a spirale (entrata a spirale) e sono lappate per lisciare i bordi di taglio e ridurre l'attrito della filettatura. La durezza della superficie è ulteriormente aumentata dalla nitrurazione (1100-1200 HV). La geometria di questo utensile è stata appositamente studiata per la lavorazione di acciai inossidabili. I fori tra i taglienti raccolgono i trucioli, li fanno rotolare e li trasportano via. Il ferro da taglio ha denti esterni e interni. I denti esterni appiattiti facilitano il taglio, riducono l'usura e aumentano la durata dell'utensile. Ogni dente porta con sé un truciolo della stessa larghezza durante il taglio. I denti interni non hanno alcuna funzione di taglio: nella parte tagliata del filetto servono come guide rettilinee. Il design simmetrico consente il taglio in entrambe le direzioni assiali.
Filiere per filettatura HSSE-NT DIN 223 per acciaio inox
M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8 | M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5 | M 12 x 1,75 | M 14 x 2,0 | M 16 x 2,0 | M 18 x 2,5 | M 20 x 2,5
