BAER Set HSSG SINISTRO: Maschi da macchina | filiere da taglio | punte da trapano: M 3 - 12
Questo set di rubinetti è un set versatile e di alta qualità per tutte le esigenze di filettatura. I rubinetti metrici da M3 a M12 ti permettono di tagliare filettature interne ed esterne sinistre.
Il set comprende punte da trapano e maschi da macchina per fori passanti e fori ciechi con filettatura sinistrorsa realizzati in acciaio HSS (High Speed Steel) rettificato, che garantisce una lunga durata e un'elevata precisione. I maschi da macchina sono utilizzati per la macchina scopi d'impiego e sono uno strumento molto utilizzato nella produzione industriale per produrre filettature interne. Nel set sono inclusi anche i maschi HSS per filettatura sinistrorsa, in modo da poter tagliare con facilità anche le filettature esterne.

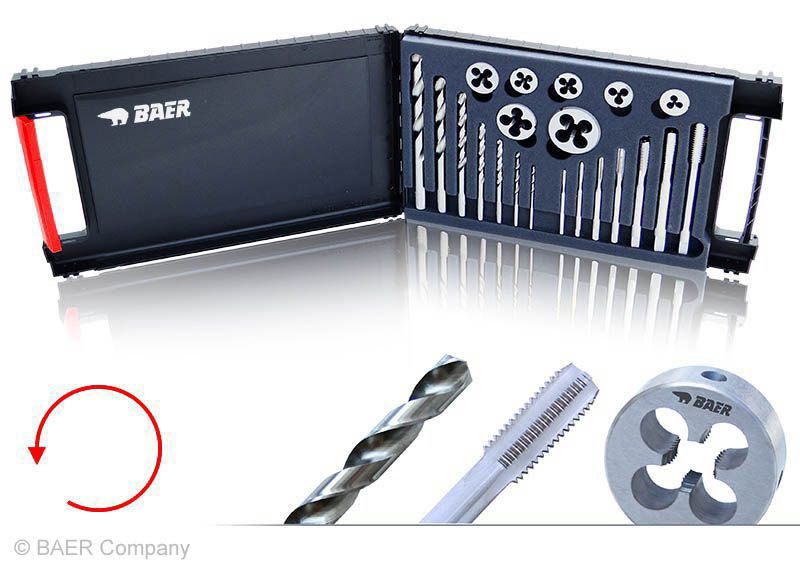

L'assortimento di filettature viene fornito in una robusta scatola di plastica. Gli scomparti per i rubinetti garantiscono una presa sicura e una protezione per il trasporto e allo stesso tempo tutti gli utensili sono chiaramente a portata di mano.
Gli utensili stessi sono caratterizzati dalla massima qualità. Sono lavorati in modo ottimale e garantiscono una lunga durata e un'elevata precisione nel taglio dei filetti. In sintesi, questo set di rubinetti offre un'ottima soluzione per tutti coloro che vogliono tagliare le filettature. La combinazione di strumenti di alta qualità e di una robusta scatola di plastica lo rende una scelta ottimale sia per i professionisti che per gli amanti del fai da te. Investi nella qualità e prova i vantaggi di un set di rubinetti professionali. Un set di rubinetti che tutti devono avere nel proprio laboratorio.
Dimensioni
| Diametro |
3 - 12 |
|---|---|
| Dimensione |
M 3 - 12 |
Caratteristiche
| Direzione |
A sinistra |
|---|---|
| Filettatura standard |
M: filettatura metrica standard ISO secondo DIN 13 |
| Gruppo di prodotti |
Caratteristiche tecniche |
| Materiale |
HSSE blank |
| Resistenza alla trazione a temperatura ambiente |
fino a 900 N/mm² | 27,1 HRC |
| Tipo di prodotto |
Set di taglio per filettatura |
| Tolleranza |
ISO2/6H |
Informazioni tecniche - Maschi a vite
Foro passante e foro cieco fino a 2 x D
Forma C scanalata diritta
2-3 marce
vedi illustrazione
Raffreddamento e lubrificazione esterni
HSSE blank
fino a 900 N/mm² | 27,1 HRC
ISO2/6H
Informazioni tecniche - Fustelle
1,5
ISO-6g
Impostazione contenuti
| Maschi da macchina BAER HSSE per filettatura sinistra | M 3 x 0,5 LH | M 4 x 0,7 LH | M 5 x 0,8 LH M 6 x 1,0 LH | M 8 x 1,25 LH | M 10 x 1,5 LH M 12 x 1,75 LH |
|---|---|
| Filiera tonda BAER HSS per filettatura sinistra | M 3 x 0,5 LH | M 4 x 0,7 LH | M 5 x 0,8
LH M 6 x 1,0 LH | M 8 x 1,25 LH | M 10 x 1,5 LH M 12 x 1,75 LH |
| Punta per carotaggio BAER HSSG | 2,5 mm | 3,3 mm | 4,2 mm | 5,0 mm 6,8 mm | 8,5 mm | 10,2 mm |
Applicazioni
- Uso generale
- Filettatura sinistrorsa
- Materiali con buona lavorabilità fino a 900 N/mm²
- Acciai non legati e a bassa lega
- per fori passanti e foro cieco
- per uso meccanico
Applicazione - Campioni di materiali per i maschi
| Acciai da costruzione non legati | Velocità di taglio vc in m/min | |
|---|---|---|
| 1.0037 | St 37-2 | 5 - 12 |
| 1.0044 | St 44-2 | 5 - 12 |
| 1.0039 | S 235JRG1+CR | 5 - 12 |
| 1.0060 | St 60-2 | 5 - 10 |
| Acciai a taglio libero | Velocità di taglio vc in m/min | |
|---|---|---|
| 1.0718 | 9 SMnPb 28 | 5 - 12 |
| 1.0721 | 10 S 20 | 5 - 12 |
| 1.0736 | 9 SMn 36 | 5 - 12 |
| 1.0726 | 35 S 20 | 5 - 10 |
| Acciaio fuso | Velocità di taglio vc in m/min | |
|---|---|---|
| 1.0420 | GS-38 | 8 - 15 |
| 1.1120 | GS-20 Mn 5 | 5 - 15 |
| 1.5633 | GS-24 Ni 8 | 5 - 12 |
| 1.7379 | GS-18 CrMo 9 10 | 5 - 12 |
| Acciai legati per costruzioni | Velocità di taglio vc in m/min | |
|---|---|---|
| 1.5415 | 15 Mo 3 | 5 - 12 |
| 1.5622 | 14 Ni 6 | 5 - 10 |
| 1.7335 | 13 CrMo 4 4 | 5 - 10 |
| 1.7715 | 14 MoV 6 3 | 5 - 10 |
Velocità di taglio vc [m/min] = (Diametro esterno * π * velocità) / 1000
Velocità di rotazione n [1/min] = (Velocità di taglio in m/min * 1000) / (Diametro esterno * π)
Programmazione della velocità di avanzamento [mm/min] = velocità * passo
Si prega di notare che le velocità di taglio sopra indicate sono indicative e devono essere regolate in base alla lubrificazione e all'azionamento.
Ulteriori informazioni
- M - Filettatura metrica ISO DIN 13
- Informazioni sulla spillatura
- Denominazioni, geometrie e definizioni sui rubinetti
- Tolleranze della filettatura interna
- Filettatura interna e foro centrale dimensioni
- Forme di smusso per rubinetti
- Velocità di taglio, lubrificazione e raffreddamento per i rubinetti
- Tolleranze delle filettature esterne
- Diametro di prelavorazione del bullone
Istruzioni di sicurezza
Maschi per macchine sinistre - filettatura sinistra veloce e precisa
#Efficienza
La precisione dei maschi per macchine BAER con taglio a sinistra e la filettatura rettificata in rilievo garantiscono un minore attrito e una minore temperatura durante il taglio della filettatura. Per evitare che il profilo del filetto sfreghi completamente contro il pezzo, il filetto viene già tagliato sull'intero profilo del filetto con l'angolo di spoglia. Ciò significa che il maschiatore deve applicare una forza minore e che si può evitare l'inceppamento dei trucioli. Il risultato è che la durata dell'utensile aumenta e il maschietto deve essere sostituito meno frequentemente.
I nostri maschi per macchine sono maschi potenti e affidabili per una lavorazione efficiente in un unico passaggio con la macchina. I maschi per macchine sono utilizzati soprattutto nella produzione industriale. Possono essere utilizzati, tra l'altro, in macchine CNC, filettatrici, trapani a batteria e bracci maschiatori pneumatici. Poiché sono caratterizzati da un'elevata efficienza e da bassi costi di produzione, sono spesso utilizzati nella produzione in serie. Il filetto viene tagliato dalla macchina in un'unica operazione. Per questo motivo, anche se il maschietto BAER può essere paragonato ai maschi a taglio singolo, è progettato per essere utilizzato con la macchina.
I maschietti a macchina possono essere utilizzati sia per i fori passanti che per i fori ciechi, in quanto il piombo corto e la forma diritta della scanalatura assicurano che il truciolo rimanga nelle scanalature e non venga trasportato via.
Ogni materiale presenta un comportamento individuale del truciolo. Per questo motivo, la fresa a vite deve avere il giusto angolo di spoglia e, per ottenere risultati ancora migliori, una superficie appositamente trattata. Questo è l'unico modo per ottenere un buon trasporto del truciolo e produrre un filetto fedele al calibro.
L'alta qualità dell'acciaio HSSE legato al cobalto che utilizziamo assicura che i nostri utensili siano estremamente durevoli e robusti. Grazie a speciali processi di tempra e a ripetuti rinvenimenti, la struttura della durezza è molto omogenea, il che costituisce la base ideale per un vero maschietto BAER. Questo aumenta la robustezza e la stabilità dei maschi a vite, consentendo loro di rimanere in uso più a lungo. La lega Cobatl presente nell'acciaio garantisce una maggiore resistenza alla temperatura, particolarmente importante alle alte velocità di taglio.
I vantaggi in sintesi:
- Scanalatura diritta per fori passanti e fori ciechi
- Riduzione dell'attrito e della temperatura grazie all'angolo di spoglia nella filettatura
- Taglio efficiente del filetto sinistro in un unico passaggio
- Per l'utilizzo in macchine CNC, filettatrici, bracci maschiatori ecc.
Maschi da macchina BAER HSSE per filettatura sinistrorsa - Forma C scanalata diritta:
M 3 x 0,5 LH | M 4 x 0,7 LH | M 5 x 0,8 LH | M 6 x 1,0 LH | M 8 x 1,25 LH | M 10 x 1,5 LH | M 12 x 1,75 LH
Filiere per filettatura HSS - per filettature esterne perfette
#corse tonde
Le filiere BAER sono utilizzate per produrre filettature esterne metriche con un profilo esterno rotondo. Vuoi lavorarla a mano o a macchina? Entrambe le cose funzionano. Queste filiere BAER, realizzate in acciaio rapido ad alte prestazioni HSS, sono adatte alla normale scopi d'impiego per vari materiali con una resistenza fino a 800 N/mm². Tra questi ci sono i seguenti materiali: acciai strutturali generici, acciai automatici, acciai da cementazione, acciai non legati trattabili termicamente, rame puro, rame basso legato e leghe di rame-stagno (bronzo) a taglio corto, nonché plastiche. Il design simmetrico permette di tagliare in entrambe le direzioni assiali. All'esterno sono presenti dei fori, in cui è possibile fissare la filiera nella matrice ed evitare che si attorcigli durante l'uso. I fori per i trucioli, che sono fori o cavità tra i bordi di taglio, garantiscono il trasporto dei trucioli. Raccolgono i trucioli, li arrotolano e li trasportano via. È importante che tu lubrifichi l'utensile lavorando a piombo e con olio da taglio o pasta da taglio. Le nostre filiere per filettature esterne convincono soprattutto per l'eccellente qualità oltre che per il prezzo conveniente. Le filiere BAER - per filettature esterne perfette.
I vantaggi in sintesi:
- richiede poco spazio
- Regolazione senza sforzo
- Utilizzo su macchine semplici e multimandrino
- montaggio semplice dell'utensile
- Utilizzo da entrambi i lati
Informazioni tecniche:
- DIN EN 22568 (ex DIN 223 B)
- Filettatura tolleranza: ISO-6g
- Cancello: 1,5
Filiere HSS DIN 223 :
M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8 | M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5 | M 12 x 1,75 | M 14 x 2,0 | M 16 x 2,0 | M 18 x 2,5 | M 20 x 2,5 | M 22 x 2,5 | M 24 x 3,0
Punta elicoidale HSSG per carotaggio
#Non puoi farne a meno
Quasi tutti gli amanti del fai-da-te hanno lavorato con loro: i classici strumenti di foratura per avvitatori a batteria, trapani, trapani a percussione o trapani a percussione. Decisivo per il campo di applicazione del trapano non è solo il materiale, ma anche la geometria del tagliente, l'angolo di spoglia e l'angolo di spirale, la cosiddetta torsione. I trapani sono adatti per acciaio, acciaio fuso, ghisa grigia, ghisa malleabile, ghisa sferoidale, ferro sinterizzato, alpacca e grafite e sono anche adatti per lavori precisi e veloci grazie alla loro punta rettificata. La foratura a corona è essenziale per tagliare successivamente una filettatura interna.
Punte HSSG DIN 338 per M 3 - M 12:
Ø 2,5 mm (M 3) | Ø 3,3 mm (M 4) | Ø 4,2 mm (M 5)| Ø 5,0 mm (M 6) | Ø 6,8 mm (M 8) | Ø 8,5 mm (M 10) | Ø 10,2 mm (M 12)
