BAER Set TriTap HSSE-VAP: Rubinetto foro cieco | Carotatrice: M 3 - 12

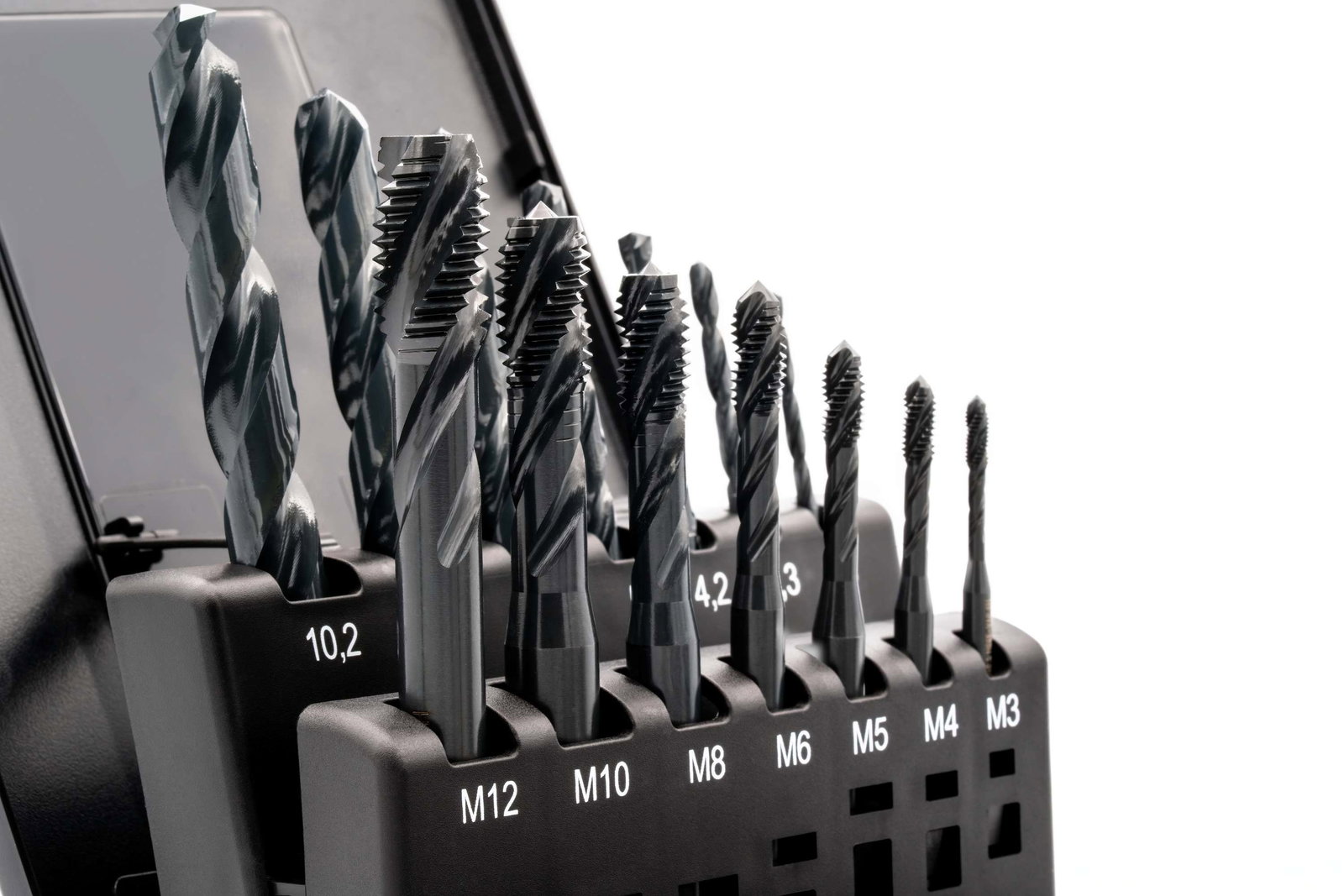

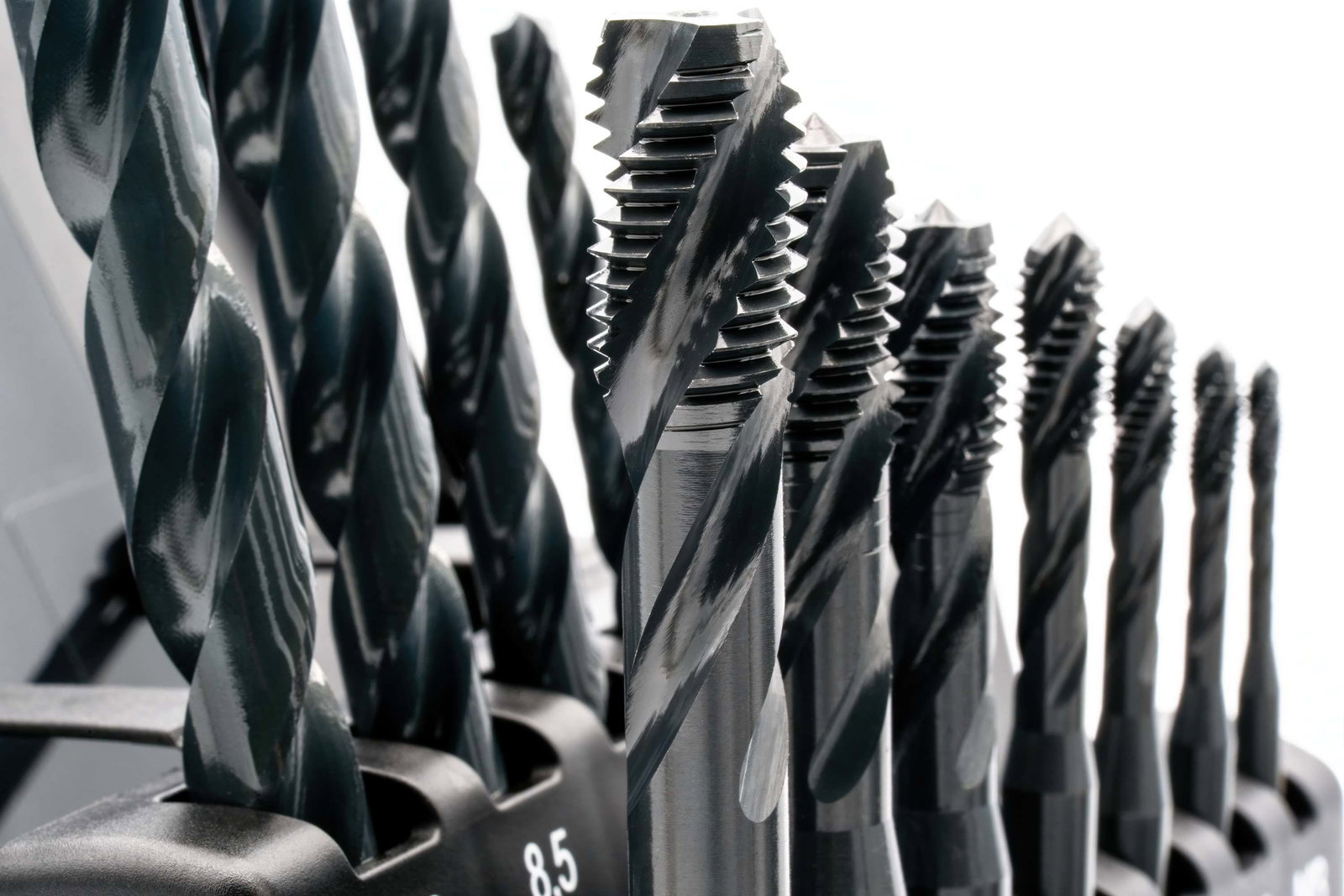

Il set di maschietti TriTap per fori ciechi è un set versatile e di alta qualità per tutte le esigenze di filettatura precisa nei fori ciechi. Include maschi da macchina nelle misure da M3 a M12 e punte elicoidali abbinate con gambo tripartito per una foratura accurata. Cosa rende speciale TriTap: oltre al gambo quadrato, i maschi sono dotati di un gambo a tre spigoli, che garantisce una presa sicura anche nelle macchine portatili. Questo permette di utilizzare gli utensili sia in macchine fisse come i sistemi CNC e le macchine per filettare, sia in modo flessibile in trapani portatili.
Realizzati in acciaio HSSE altamente legato con il 5% di cobalto e una superficie vaporizzata, i maschi TriTap offrono un'estrema resistenza all'usura, un'elevata resistenza al calore e una lunga durata. La speciale geometria della versione foro cieco garantisce un'evacuazione controllata dei trucioli verso l'alto da foro cieco, riduce il rischio di accumulo di trucioli e consente una filettatura precisa e dimensionalmente accurata fino al fondo del foro. Questo rende il set adatto anche a materiali difficili da lavorare come l'acciaio inossidabile. Il set di rubinetti TriTap foro cieco viene fornito in una robusta scatola di plastica che garantisce un trasporto sicuro e una conservazione organizzata. Un set di cui nessuna officina dovrebbe fare a meno.
Consigli per ottenere risultati ottimali: Inizia sempre la filettatura a bassa velocità per consentire ai primi filetti di agganciarsi perfettamente al pezzo. Questo garantisce risultati uniformi e precisi fin dall'inizio. Assicurati inoltre di guidare il rubinetto in modo dritto e perpendicolare al foro. Questo assicura una distribuzione uniforme del carico e risultati sempre perfetti, anche con materiali difficili.
Dimensioni
| Diametro H |
M 3 - 12 |
|---|---|
| Utilizzare per |
3 - 12 |
Caratteristiche
| Direzione |
A destra |
|---|---|
| Filettatura standard |
M: filettatura metrica standard ISO secondo DIN 13 |
| Gruppo di prodotti |
Caratteristiche tecniche |
| Resistenza alla trazione a temperatura ambiente |
fino a 1200 N/mm² | 38 HRC |
| Tabella A |
HSSE VAP |
| Tipo di prodotto |
Set di taglio per filettatura |
| Tolleranza |
ISO2/6H |
Informazioni tecniche - Maschi a vite
Foro cieco fino a 2,5 x D
Forma C 35° RSP
2-3 filetti
vedi illustrazione
Raffreddamento e lubrificazione esterni
HSSE VAP
fino a 1200 N/mm² | 38 HRC
ISO2/6H
Impostazione contenuti
| BAER UNiTap maschi a macchina HSSE per fori ciechi | M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8 M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5 M 12 x 1,75 |
|---|---|
| Punte per carotaggio BAER HSSE | 2,5 mm | 3,3 mm | 4,2 mm | 5,0 mm 6,8 mm | 8,5 mm | 10,2 mm |
Applicazioni
- Acciai e leghe d'acciaio fino a 1200 N/mm²
- Acciai inossidabili fino a 1000 N/mm²; acciai inossidabili; acciai inossidabili; Acciai VA, INOX, V2A, V4A
- Ghisa a grafite lamellare (GG) e con grafite sferoidale (GGG) fino a 1000 N/mm²; ghisa grigia, ghisa a grafite sferoidale
- Titanio puro e leghe di titanio fino a 900 N/mm²
- Nichel puro e leghe di nichel fino a 900 N/mm²
- Tutte le leghe di alluminio fuse e battute
- Rame, leghe di rame e ottone (tutte le lunghezze di truciolo)
- per uso manuale e a macchina
Applicazione - Campioni di materiali per i maschi
| Ferro magnetico morbido, acciai da costruzione, acciai a taglio libero, acciai da cementazione | Velocità di taglio vc in m/min | |
|---|---|---|
| 1.1014 | RFe80 | 25 - 50 |
| 1.0570 | St52-3 | 25 - 50 |
| 1.0718 | 9SMnPb28 | 25 - 50 |
| 1.6523 | 20NiCrMo2 | 6 - 30 |
| Acciaio al carbonio, acciaio per molle, acciaio legato, acciaio temprato e rinvenuto | Velocità di taglio vc in m/min | |
|---|---|---|
| 1.0503 | C45 | 20 - 30 |
| 1.1269 | Ck85 | 20 - 30 |
| 1.7218 | 25CrMo4 | 6 - 30 |
| 1.2344 | X40CrMoV5-1 | 6 - 30 |
| Acciai inossidabili (ferritici, austenitici, martensitici) | Velocità di taglio vc in m/min | |
|---|---|---|
| 1.4104 | X14CrMoS17 | 12 - 35 |
| 1.4301 | X5CrNi18-10 (V2A) | 12 - 15 |
| 1.4571 | X6CrNiMoTi17-12-2 (V4A) | 12 - 15 |
| 1.4125 | X105CrMo17 | 12 - 15 |
| Ghisa grigia | Velocità di taglio vc in m/min | |
|---|---|---|
| 0.6010 | GG10 | 35 - 50 |
| 0.6020 | GG20 | 35 - 50 |
| 0.6030 | GG30 | 35 - 50 |
| 0.6040 | GG40 | 35 - 50 |
| Ghisa sferoidale, ghisa malleabile | Velocità di taglio vc in m/min | |
|---|---|---|
| 0.7040 | GGG40 | 12 - 45 |
| 0.7060 | GGG60 | 12 - 45 |
| 0.7070 | GGG70 | 12 - 45 |
| 0.8035 | GTW35-04 | 10 - 25 |
| Titanio puro e leghe di titanio | Velocità di taglio vc in m/min | |
|---|---|---|
| 3.7024 | Ti99.5 | 3 - 15 |
| 3.7034 | Ti99.7 | 3 - 15 |
| 3.7165 | TiAl6V4 | 1 - 5 |
| 3.7174 | TiAl6V4Sn2 | 1 - 5 |
| Nichel puro e leghe di nichel | Velocità di taglio vc in m/min | |
|---|---|---|
| 1.3926 | RNi12 | 3 - 10 |
| 2.4668 | NiCr19Fe19NbMo (Inconel 718) | 3 - 10 |
| 2.4630 | Ni-Cr20Ti (Nimonic 75) | 1 - 5 |
| 2.4665 | NiCr22Fe18Mo (Hastelloy X) | 1 - 5 |
| Rame puro e leghe di rame, ottone, bronzo (tutte le lunghezze di truciolo) | Velocità di taglio vc in m/min | |
|---|---|---|
| 2.0065 | E-Cu 58 | 50 - 60 |
| 2.1247 | CuBe2 | 30 - 65 |
| 2.0360 | CuZn40 | 30 - 65 |
| 2.1020 | CuSn6 | 12 - 20 |
| Alluminio puro, leghe di alluminio fuso e battuto (tutte le lunghezze di truciolo) | Velocità di taglio vc in m/min | |
|---|---|---|
| 3.0205 | Al99 | 50 - 65 |
| 3.1645 | AlCuMgPb | 50 - 65 |
| 3.2373 | G-AlSi9Mg | 40 - 65 |
| 3.2583 | G-AlSi12(Cu) | 40 - 65 |
Velocità di taglio vc [m/min] = (Diametro esterno * π * velocità) / 1000
Velocità di rotazione n [1/min] = (Velocità di taglio in m/min * 1000) / (Diametro esterno * π)
Programmazione della velocità di avanzamento [mm/min] = velocità * passo
Si prega di notare che le velocità di taglio sopra indicate sono indicative e devono essere regolate in base alla lubrificazione e all'azionamento.
Ulteriori informazioni
- M - Filettatura metrica ISO DIN 13
- Informazioni sulla spillatura
- Denominazioni, geometrie e definizioni sui rubinetti
- Tolleranze della filettatura interna
- Filettatura interna e foro centrale dimensioni
- Forme di smusso per rubinetti
- Trattamenti di superficie
- Velocità di taglio, lubrificazione e raffreddamento per i rubinetti
Istruzioni di sicurezza
TriTap foro cieco - La flessibilità incontra la precisione

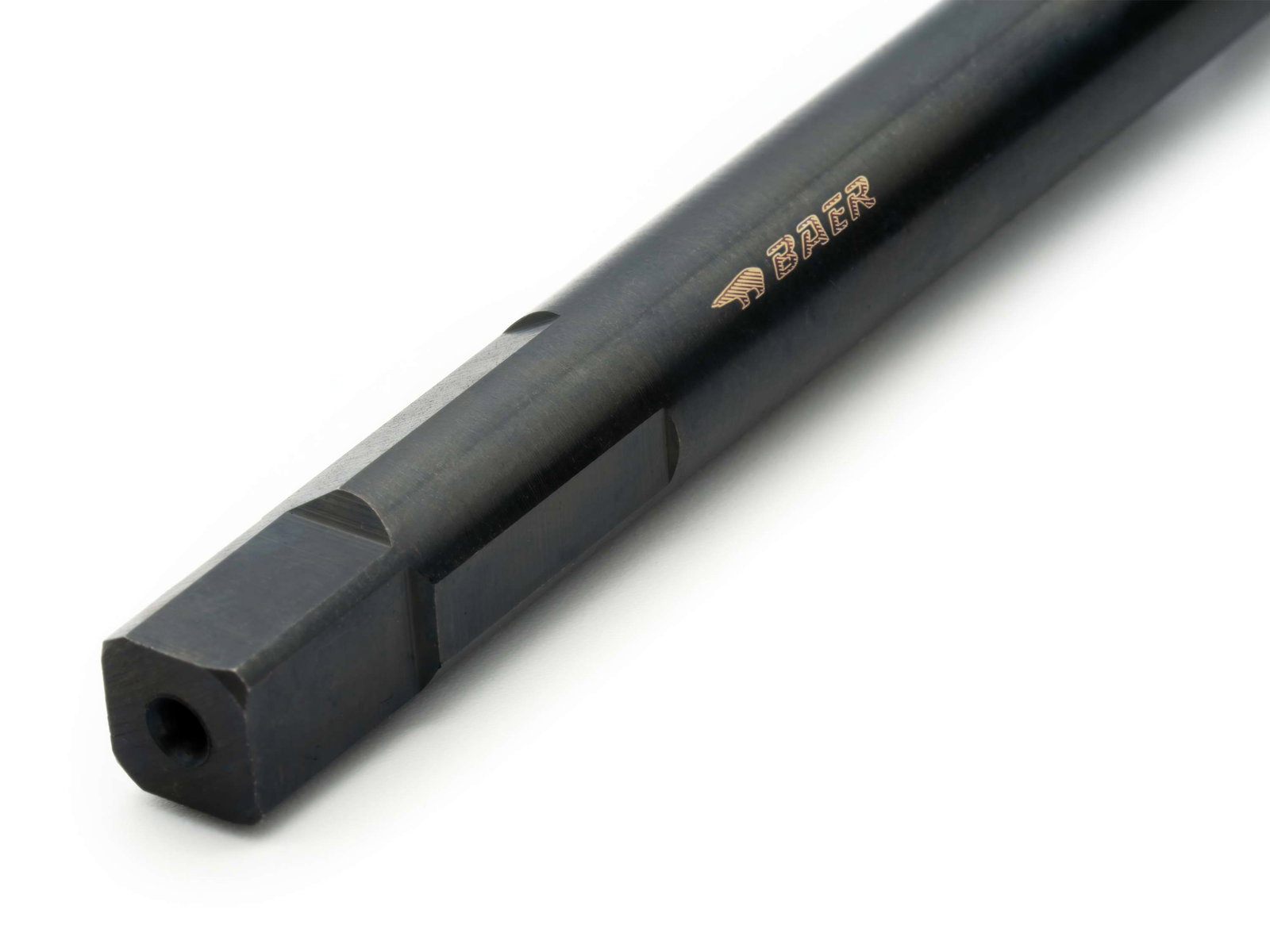

L'esclusiva geometria del gambo dei maschi TriTap foro cieco consente un utilizzo sicuro sia nelle macchine che negli utensili manuali. Le tre superfici piane sul gambo assicurano una presa stabile e sicura anche in un mandrino standard, evitando che l'utensile scivoli. Particolarmente utile per l'uso mobile o quando non è disponibile una macchina fissa. La speciale geometria di foro cieco garantisce bordi di taglio corti e un'evacuazione ottimizzata dei trucioli verso l'alto: l'ideale quando il rubinetto deve finire sul fondo del foro. In questo modo è possibile produrre filettature precise in tutta sicurezza, anche in fori ciechi.
Vantaggi del filettatore TriTap:
- Design innovativo del gambo per una presa sicura anche nelle macchine manuali
- Utilizzo universale, anche per l'acciaio inossidabile!
- Massima qualità e lunga durata dell'utensile grazie all'HSSE-VAP
- Adatto a quasi tutte le applicazioni
- Lunga durata
- Ideale per tutte le officine e i professionisti con esigenze diverse
- Enorme risparmio sui costi: è sufficiente un solo utensile per tutte le applicazioni scopi d'impiego

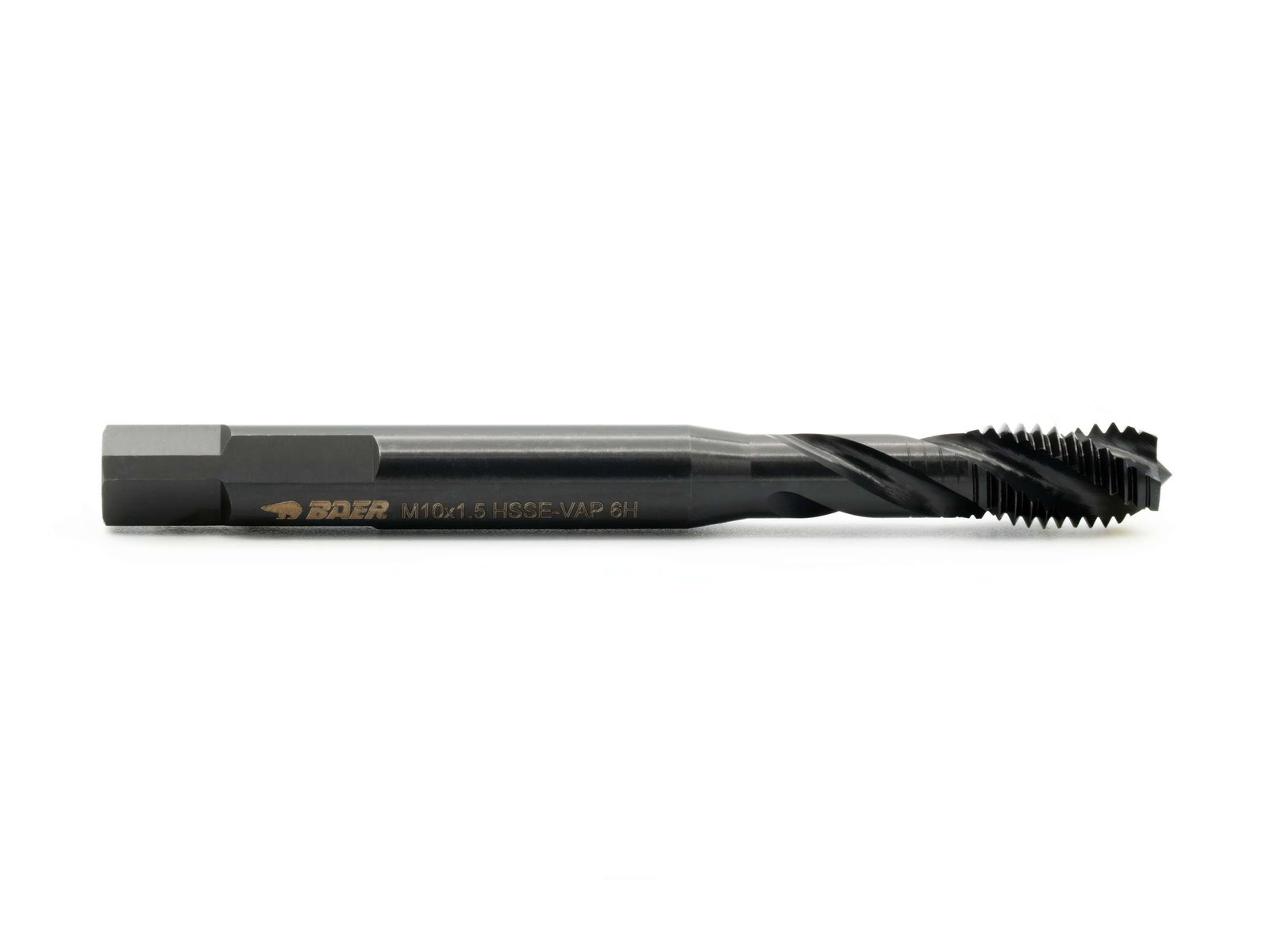

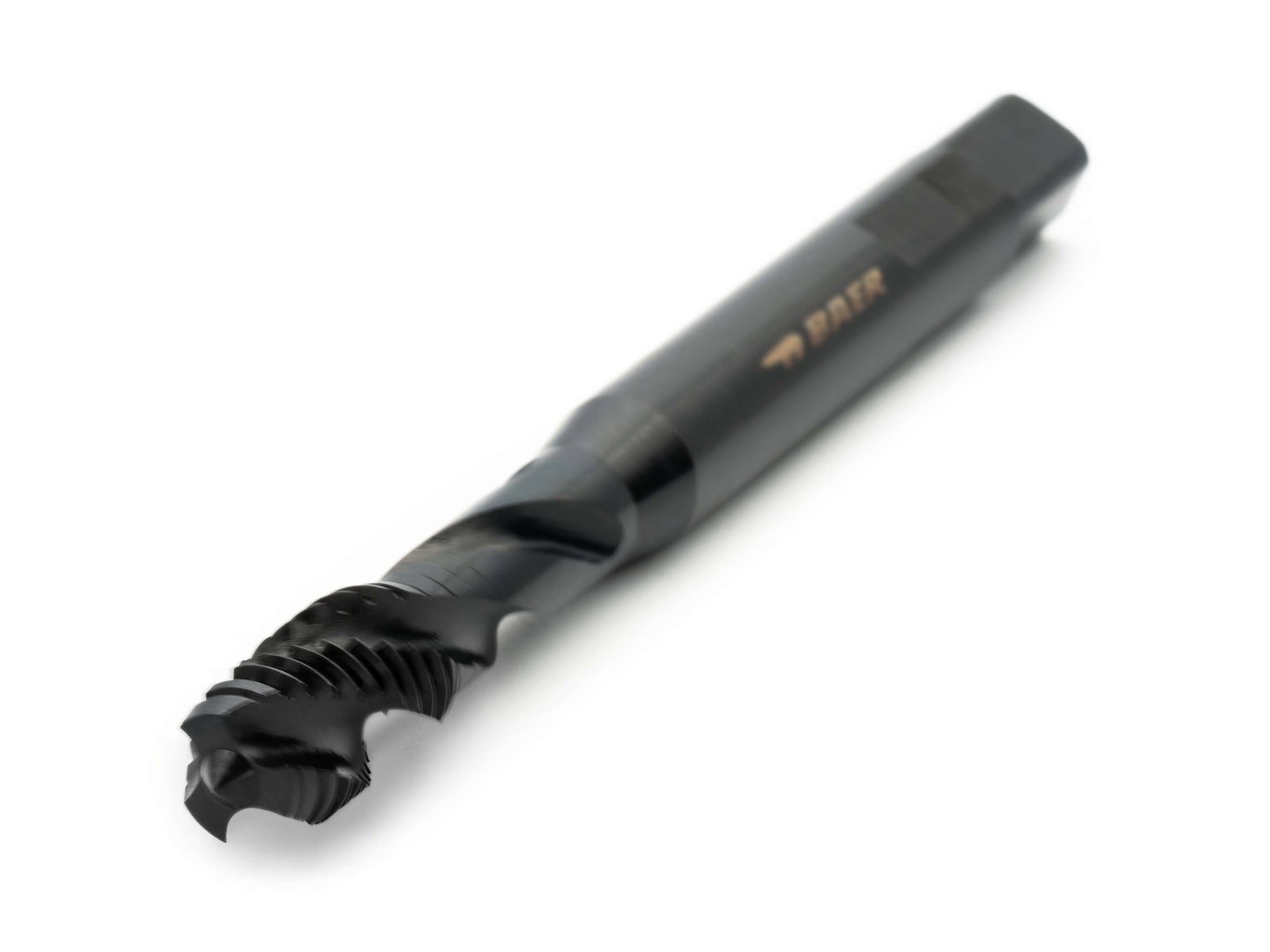

BAER TriTap HSSE-VAP Maschi a macchina - Forma C 40° RSP:
M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8 | M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5 | M 12 x 1,75

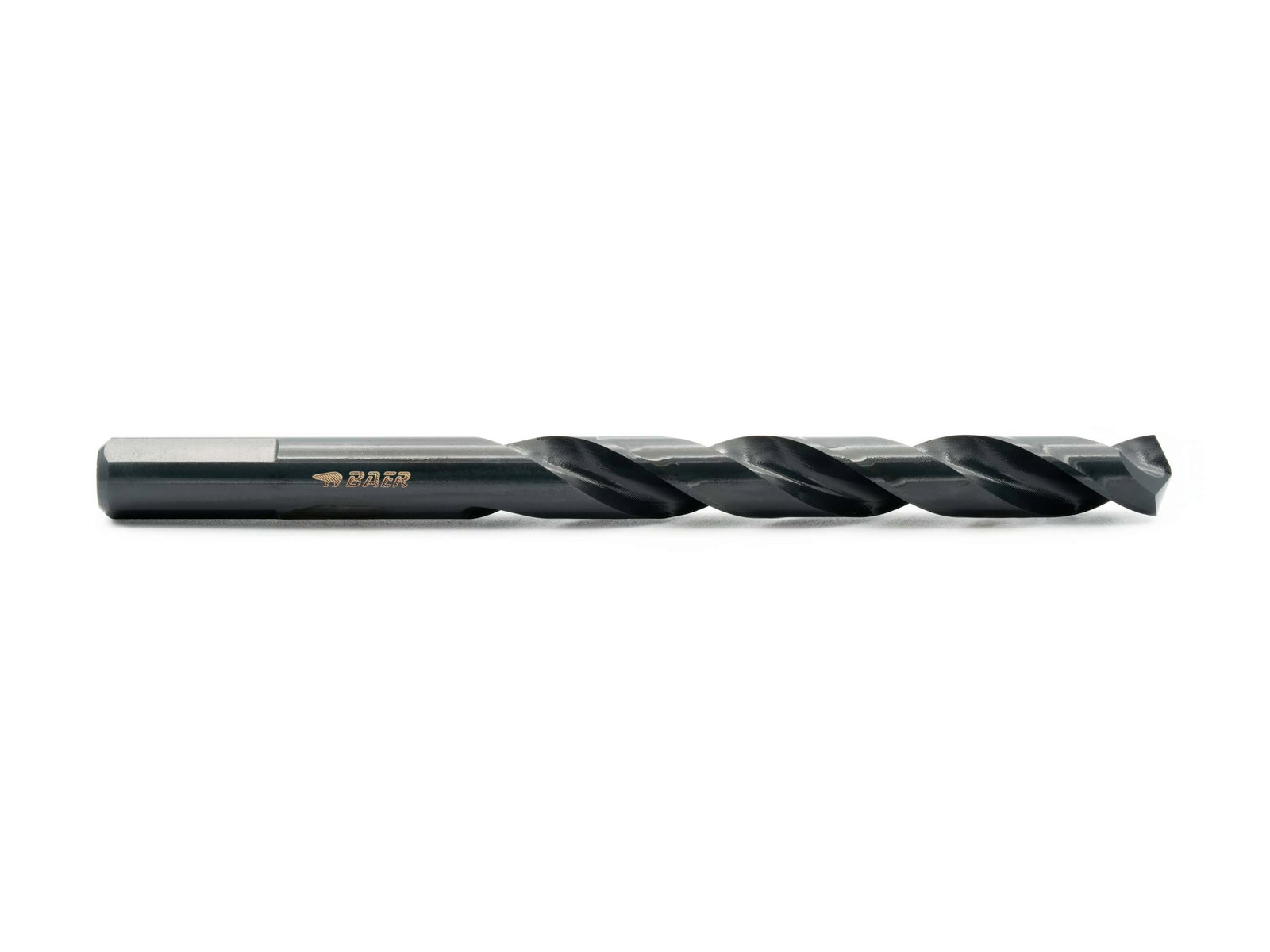

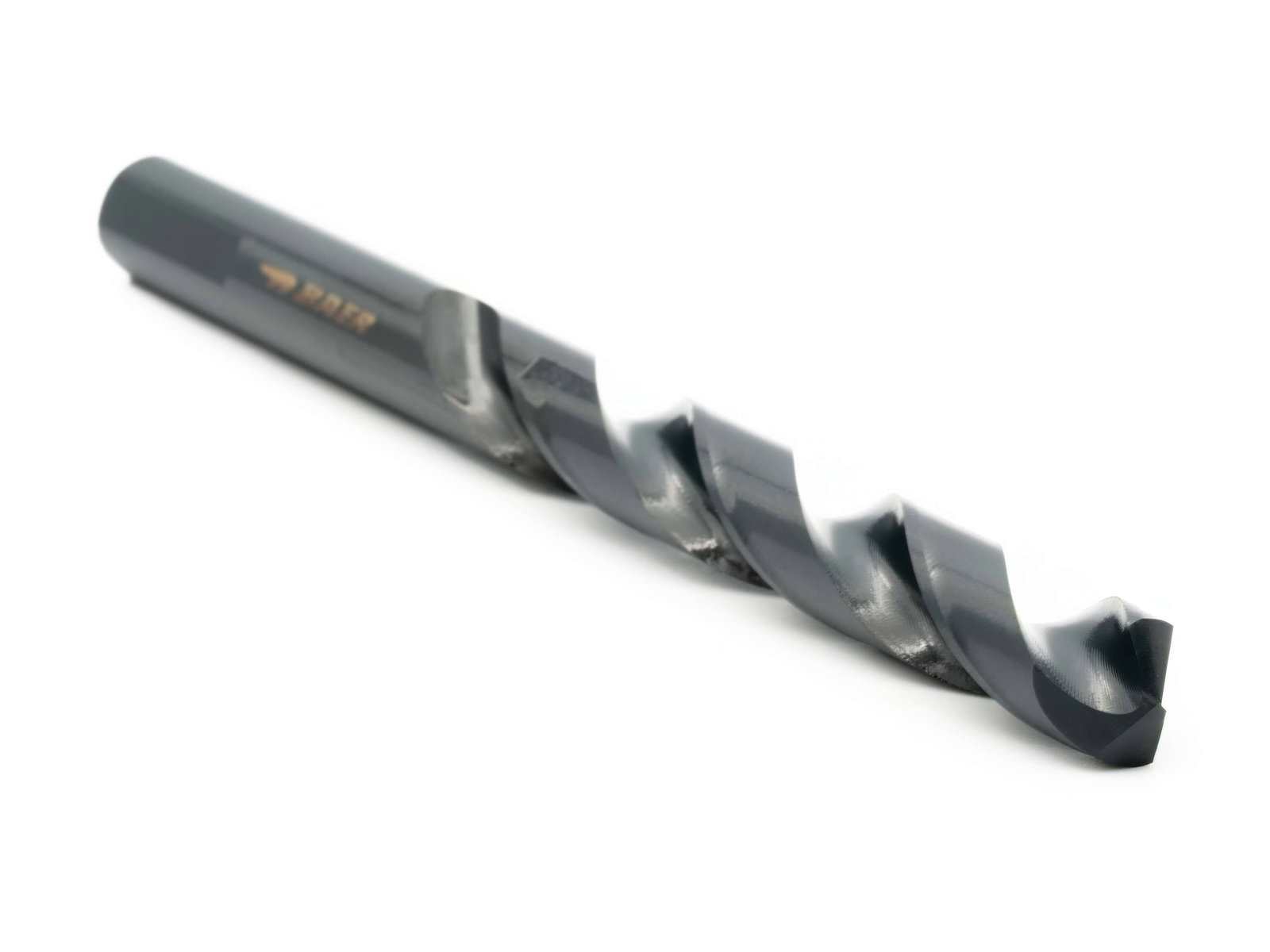

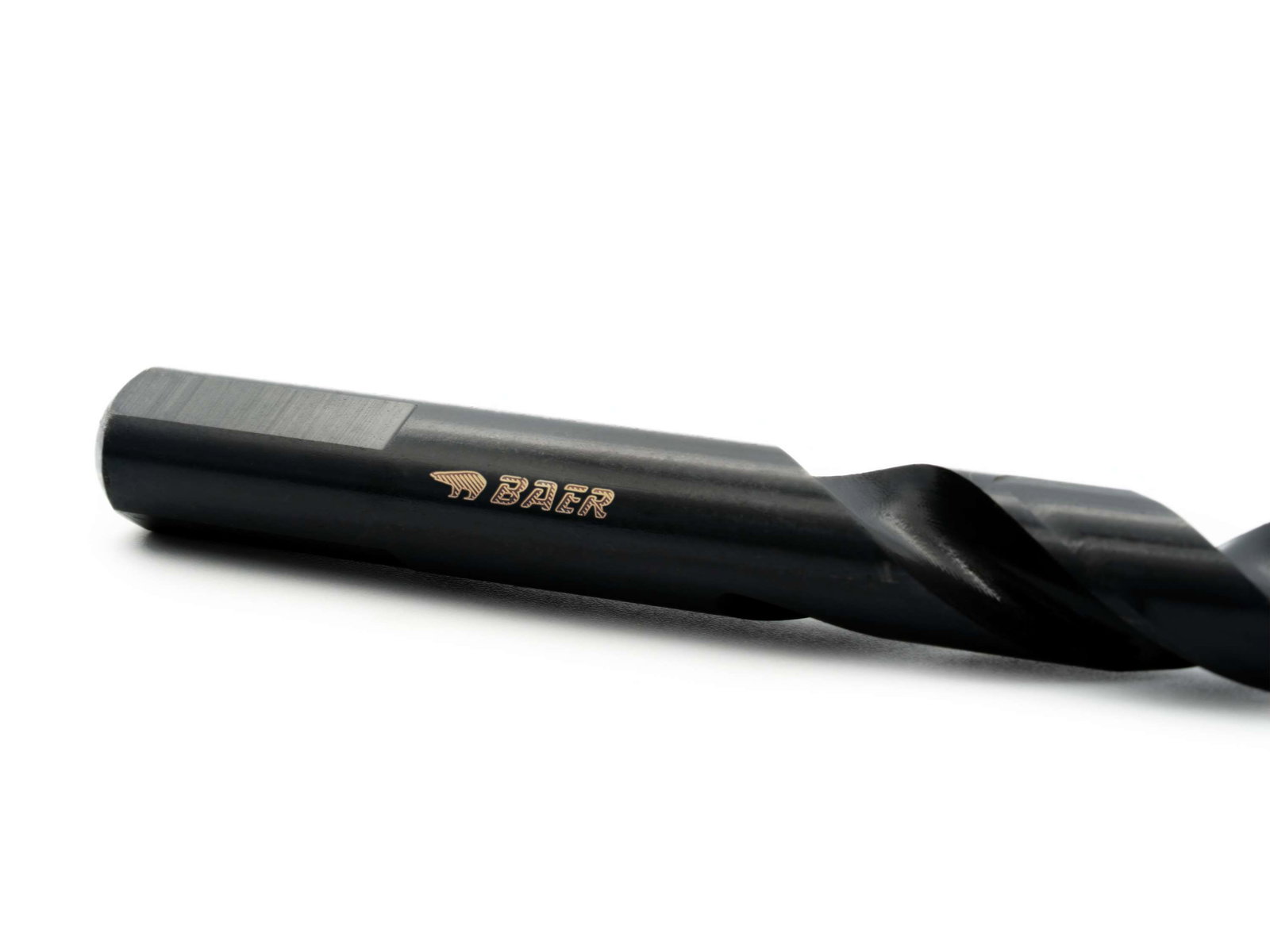

Punte elicoidali HSSE-VAP con gambo piatto per carotaggio
#nonnegoziabili
Quasi tutti gli appassionati di bricolage le hanno già utilizzate: le classiche punte per avvitatori a batteria, trapani, trapani a percussione o martelli perforatori. La chiave per una corretta scelta della punta non è solo il materiale, ma anche la geometria di taglio, l'angolo del truciolo e l'angolo dell'elica - noto come passo della spirale. Queste punte sono particolarmente robuste, realizzate in acciaio HSSE/Cobalto altamente legato con un'eccellente resistenza al calore e un'ottima concentricità. Sono perfette per forare ferro, acciai, materiali fusi, bronzo, acciai temperati e cementati fino a 1200 N/mm², nonché leghe ad alta resistenza a base di CrNi e acciai inossidabili, resistenti agli acidi e al calore come V2A, V4A e INOX. Il carotaggio è essenziale per la successiva filettatura interna.
Punte HSSE-VAP DIN 338 per M 3 - M 12:
Ø 2,5 mm (M 3) | Ø 3,3 mm (M 4) | Ø 4,2 mm (M 5) | Ø 5,0 mm (M 6) | Ø 6,8 mm (M 8) | Ø 8,5 mm (M 10) | Ø 10,2 mm (M 12)
