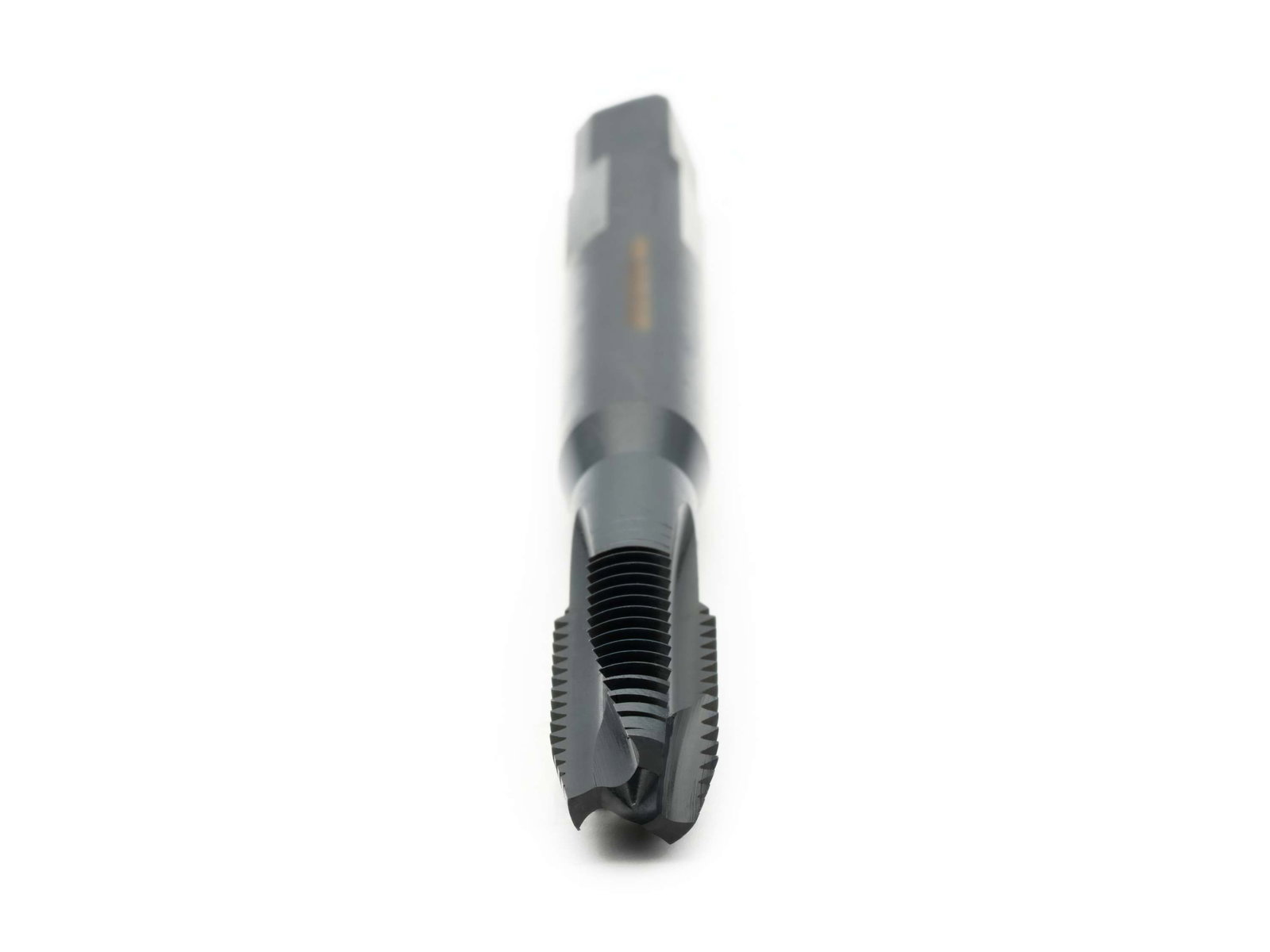

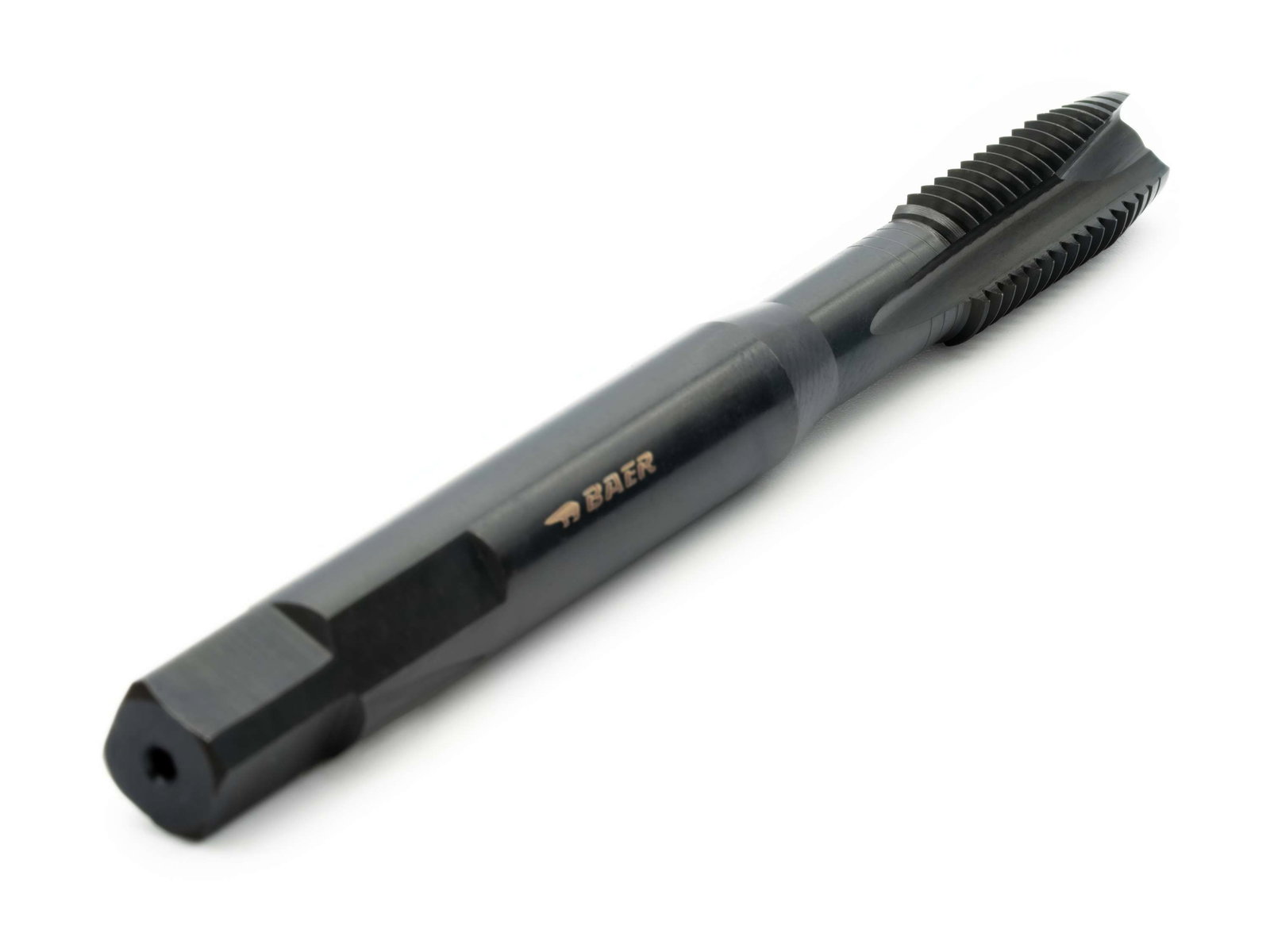

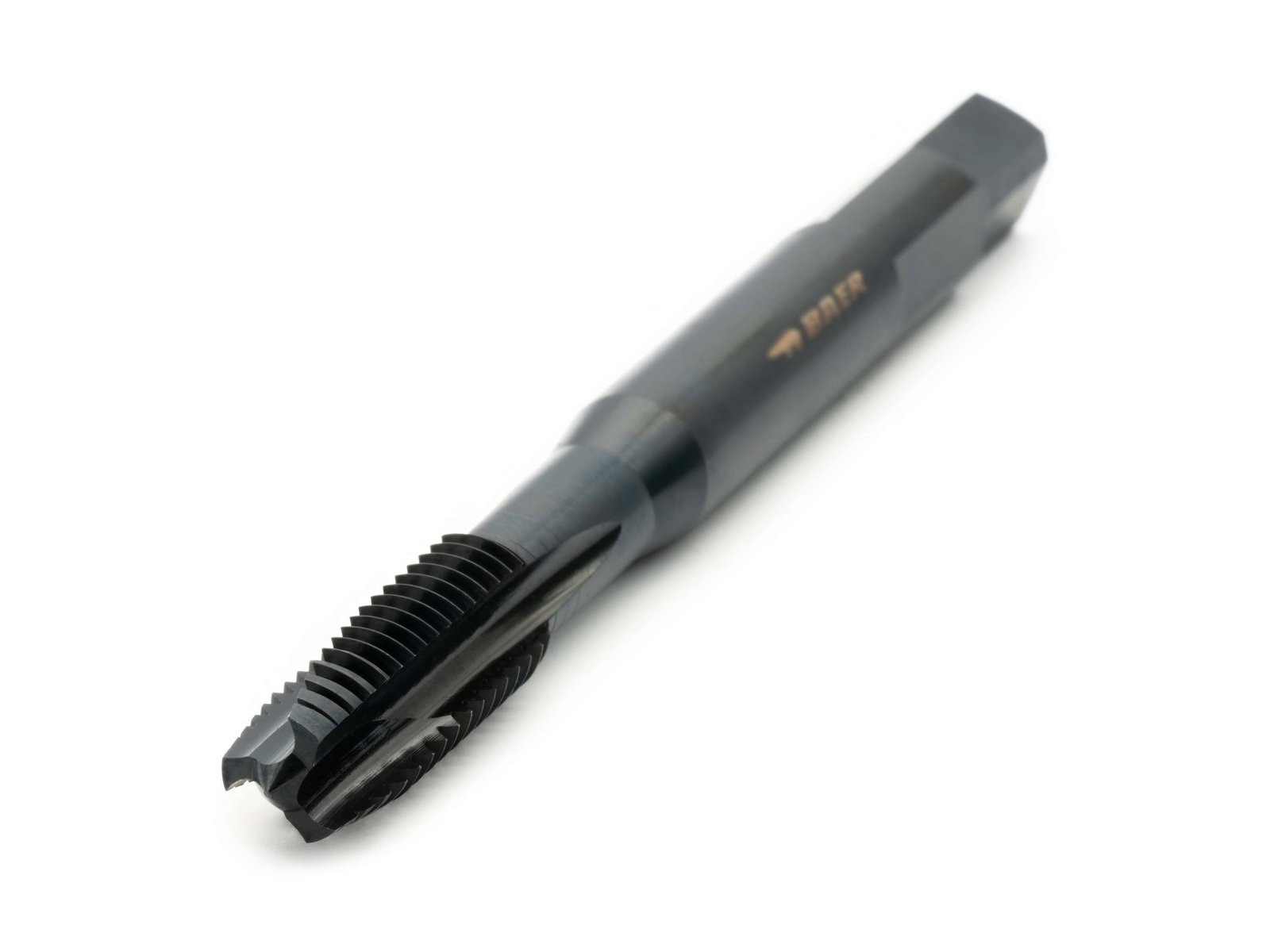

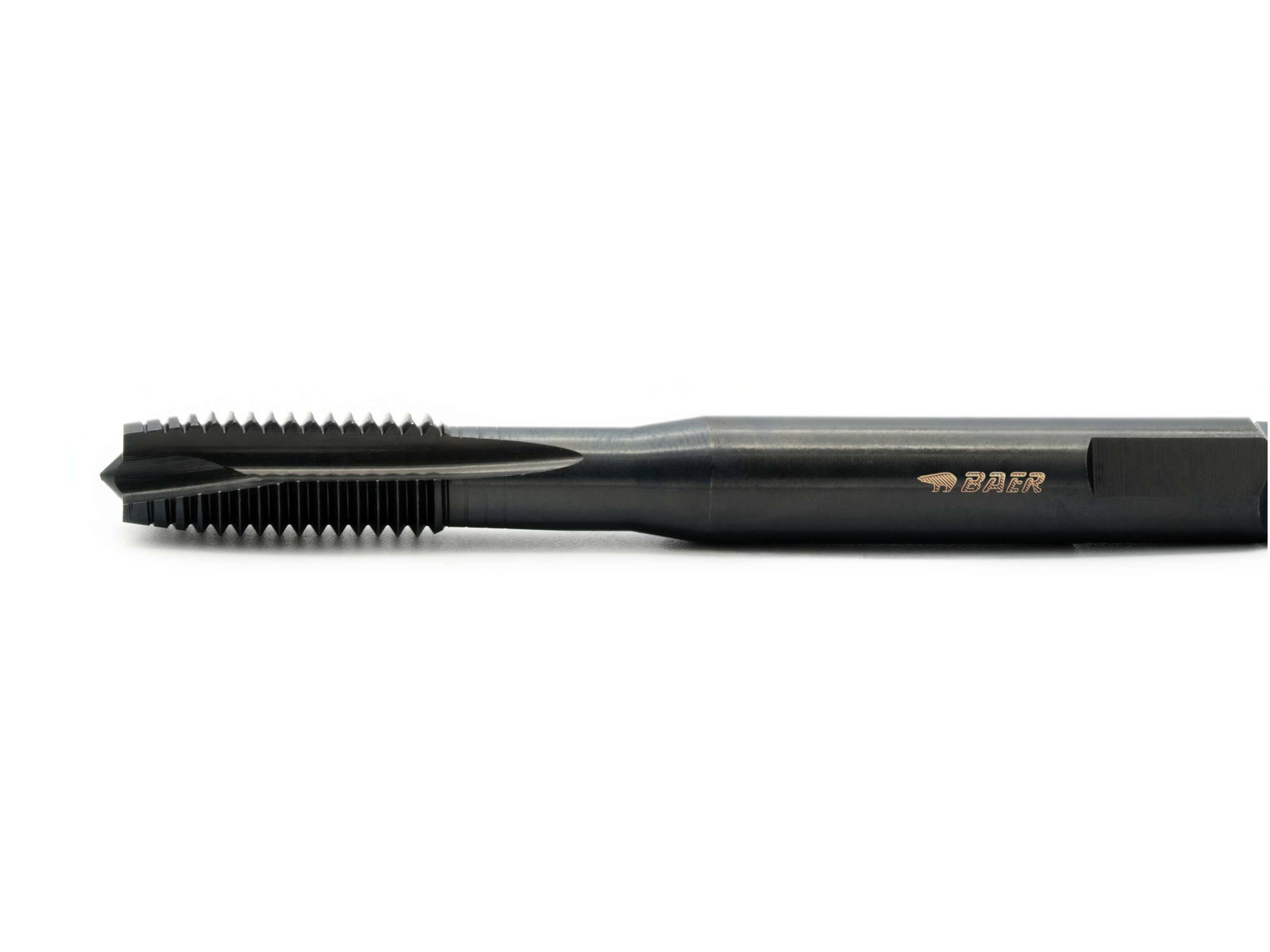

BAER TriTap HSSE-VAP Rubinetto a macchina Forma B - M 10 x 1,5 - DIN 371
21,21 €
Prezzi incl. IVA più costi di spedizione più costi di spedizione
Spedizione gratuita da 39 € (in Germania)
Disponibile
BAER TriTap HSSE-VAP Rubinetto a macchina Forma B - M 10 x 1,5 - DIN 371
BAER HSSE-VAP Maschi per filettare TriTap

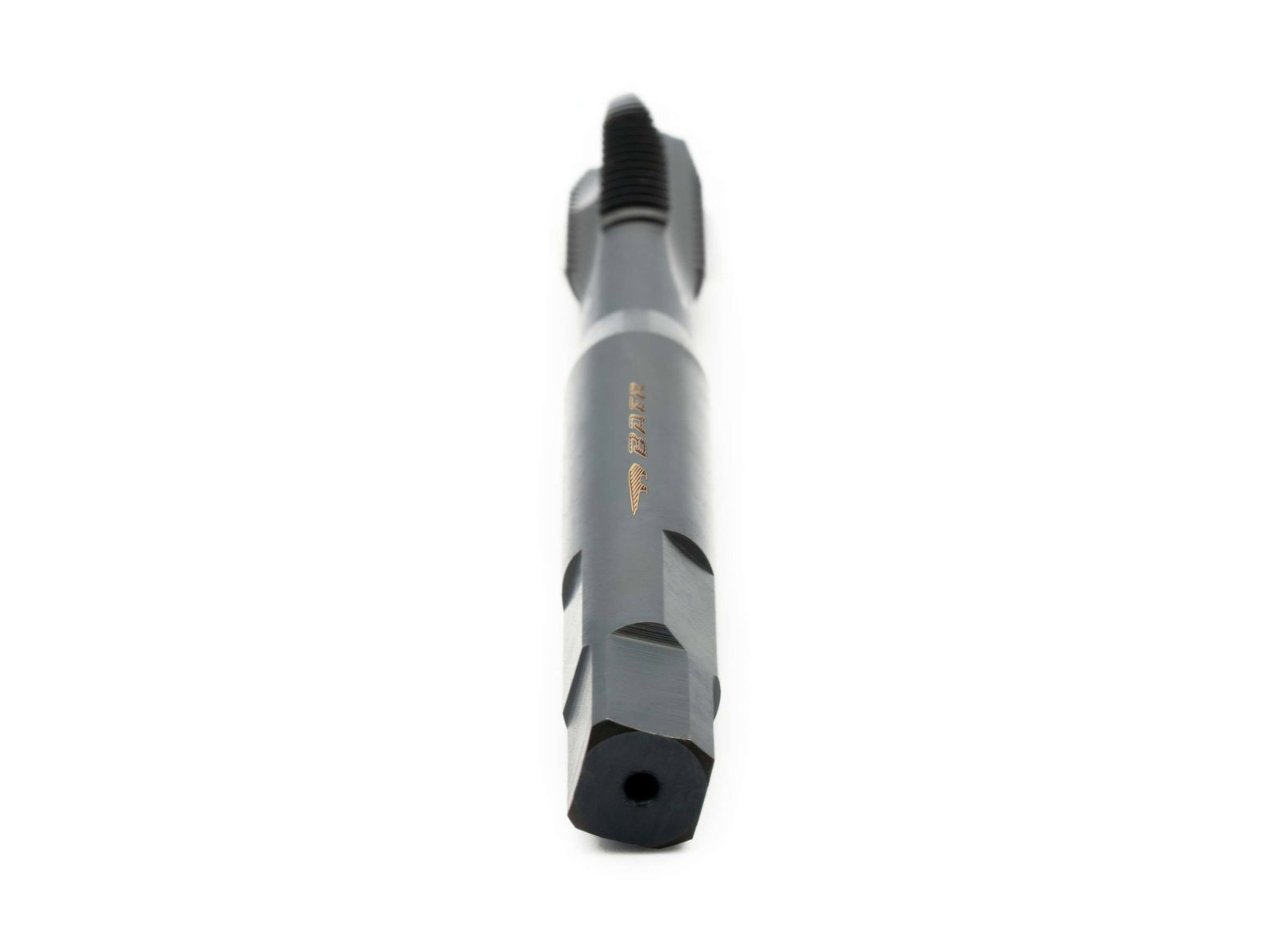

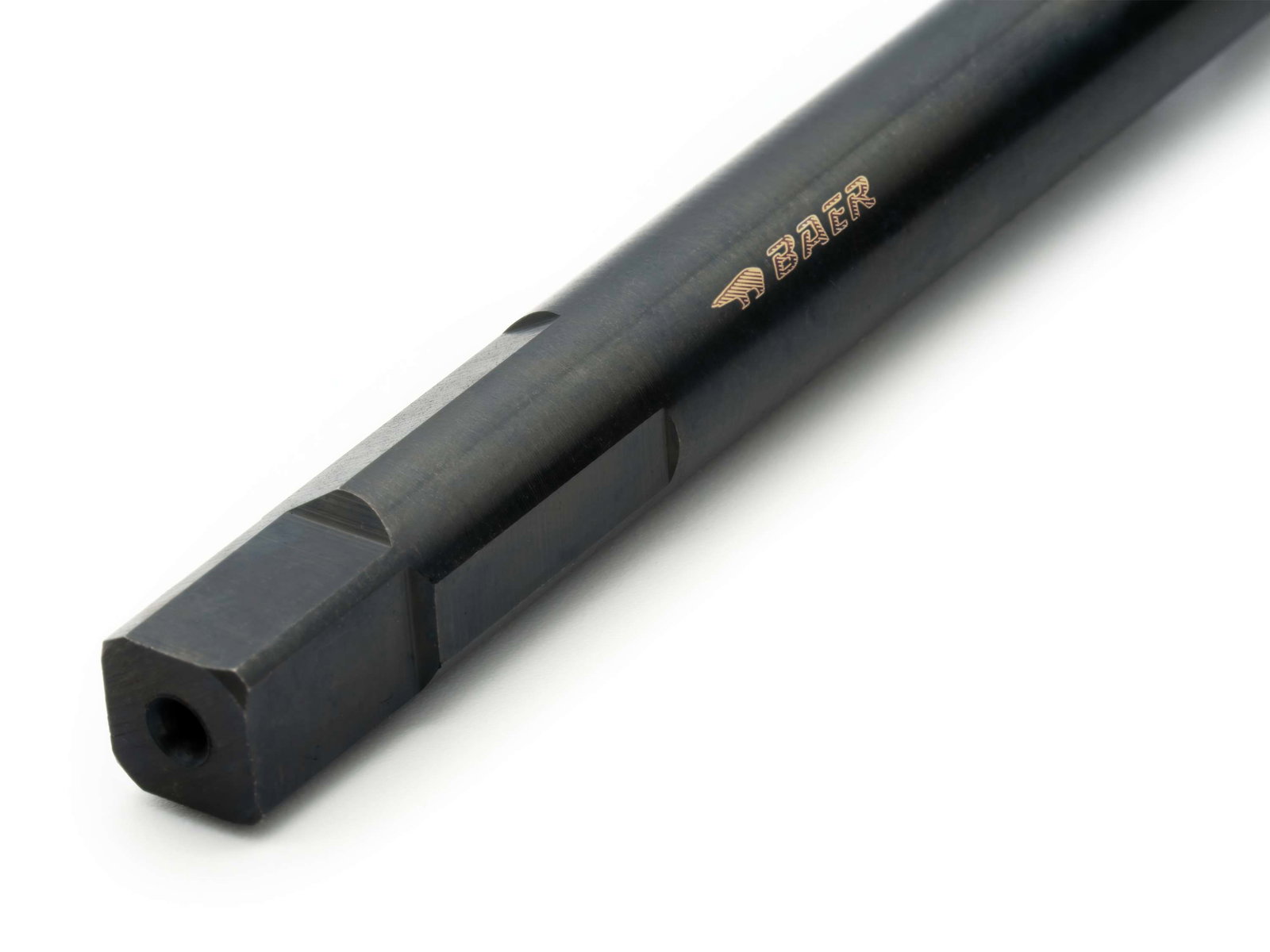

I nostri maschi per filettare TriTap sono la soluzione perfetta per tutti coloro che apprezzano la flessibilità. Grazie allo speciale design del gambo, la filettatura è possibile anche con macchine manuali, il tutto con la comprovata qualità BAER. La filettatura funziona meglio con un trapano fisso, una macchina per filettare o una macchina CNC. Tuttavia, nella pratica, l'utilizzo di queste macchine spesso non è possibile o lo è solo con grande sforzo. La soluzione più ovvia è quella di bloccare la filettatura in un trapano portatile con un mandrino a sgancio rapido. Il problema: le ganasce del mandrino non sono in grado di afferrare saldamente il gambo rotondo e non sono in grado di accogliere un disco quadrato. Spesso l'utensile scivola. Abbiamo risolto questo problema con il design innovativo dei nostri nuovi maschi per filettare TriTap. La particolarità sta nel gambo. Oltre alla consueta guida quadrata, abbiamo integrato un gambo a tre superfici piatte. Queste tre superfici piatte sono ideali per essere afferrate saldamente dalle tre ganasce di un trapano manuale standard. Oltre al suo design innovativo, il maschietto TriTap si distingue per l'eccezionale qualità e la lunga durata. Il robusto acciaio HSSE con lega di cobalto è in grado di gestire anche materiali difficili come l'acciaio inossidabile. La finitura vaporizzata riduce l'attrito, protegge dalla corrosione e fa sì che l'olio da taglio aderisca meglio alla superficie dell'utensile. Inoltre, la finitura ossidata conferisce al rubinetto un aspetto particolarmente raffinato. Questo rende i nostri maschi per filettare TriTap dei veri e propri utensili universali, adatti a un'ampia gamma di scopi d'impiego. La filettatura con le macchine manuali comporta alcune sfide. Per ottenere risultati puliti ed evitare la rottura dell'utensile, tieni a mente i seguenti punti:
- Tieni l'utensile esattamente perpendicolare al foro. Strumenti come le guide angolari possono essere un valido aiuto.
- Evita le alte velocità, perché quando lavori a mano hai un controllo meno preciso sull'avanzamento.
- Per le filettature di foro cieco, fai particolare attenzione a non far fuoriuscire il rubinetto.
I rubinetti TriTap sono ideali per i commercianti, gli amanti del fai da te e gli installatori che vogliono essere flessibili e mobili sul lavoro senza compromettere la qualità.
Dimensioni
| Diametro |
10 |
|---|---|
| Diametro nominale in mm |
10 |
| Diametro nominale in pollici |
0,394 |
| Dimensione |
M 10 x 1,5 |
| Inclinazione |
1,5 |
| Inclinazione in mm |
1,5 |
| Quadrato |
8 mm |
Caratteristiche
| Direzione |
A destra |
|---|---|
| Filettatura standard |
M: filettatura metrica standard ISO secondo DIN 13 |
| Gruppo di prodotti |
Maschietto |
| Materiale |
HSSE VAP |
| Resistenza alla trazione a temperatura ambiente |
fino a 1200 N/mm² | 38 HRC |
| Standard |
DIN 371 |
| Tipo di prodotto |
Maschi a macchina |
| Tolleranza |
ISO2/6H |
Informazioni tecniche - Maschi a vite
8.5 mm
Foro passante fino a 4 x D
Forma B con taglio della superficie
4-5 marce
I trucioli vengono scaricati verso il basso, nella direzione di taglio.
Raffreddamento e lubrificazione esterni
HSSE VAP
fino a 1200 N/mm² | 38 HRC
ISO2/6H
Applicazioni
- Acciai e leghe d'acciaio fino a 1200 N/mm²
- Acciai inossidabili fino a 1000 N/mm²; acciai inossidabili; acciai inossidabili; Acciai VA, INOX, V2A, V4A
- Ghisa a grafite lamellare (GG) e con grafite sferoidale (GGG) fino a 1000 N/mm²; ghisa grigia, ghisa a grafite sferoidale
- Titanio puro e leghe di titanio fino a 900 N/mm²
- Nichel puro e leghe di nichel fino a 900 N/mm²
- Tutte le leghe di alluminio fuse e battute
- Rame, leghe di rame e ottone (tutte le lunghezze di truciolo)
- per uso manuale e a macchina
Disegno tecnico
| D1 |
M 10 x 1,5 |
|---|---|
| D2 |
10 mm |
| Diametro |
10 |
| L1 |
100 mm |
| L2 |
20 mm |
| Quadrato |
8 mm |
Applicazione - Materiali campione
| Acciai inossidabili (ferritici, austenitici, martensitici) | Velocità di taglio vc in m/min | |
|---|---|---|
| 1.4104 | X14CrMoS17 | 5 - 12 |
| 1.4301 | X5CrNi18-10 (V2A) | 5 - 12 |
| 1.4571 | X6CrNiMoTi17-12-2 (V4A) | 5 - 12 |
| 1.4005 | X12CrS13 | 5 - 12 |
| Acciai da costruzione, acciai da cementazione | Velocità di taglio vc in m/min | |
|---|---|---|
| 1.0050 | St50-2 | 6 - 15 |
| 1.0401 | C15 | 6 - 15 |
| 1.7147 | 20MnCr5 | 6 - 15 |
| 1.5919 | 15CrNi6 | 6 - 15 |
| Acciai legati, acciai temprati e rinvenuti | Velocità di taglio vc in m/min | |
|---|---|---|
| 1.8515 | 31CrMo12 | 5 - 10 |
| 1.0503 | C45 | 6 - 15 |
| 1.7218 | 25CrMo4 | 6 - 15 |
| 1.6511 | 36CrNiMo4 | 6 - 15 |
| Leghe di rame, ottone (a lungo taglio) | Velocità di taglio vc in m/min | |
|---|---|---|
| E-Cu 57 | EN CW400A | 10 - 20 |
| CuZn37 | EN CW 508 L (Ms58) | 10 - 20 |
Velocità di taglio vc [m/min] = (Diametro esterno * π * velocità) / 1000
Velocità di rotazione n [1/min] = (Velocità di taglio in m/min * 1000) / (Diametro esterno * π)
Programmazione della velocità di avanzamento [mm/min] = velocità * passo
Si prega di notare che le velocità di taglio sopra indicate sono indicative e devono essere regolate in base alla lubrificazione e all'azionamento.
Ulteriori informazioni
- M - Filettatura metrica ISO DIN 13
- Denominazioni, geometrie e definizioni sui rubinetti
- Tolleranze della filettatura interna
- Filettatura interna e foro centrale dimensioni
- Forme di smusso per rubinetti
- Confronto pollici-mm
- Trattamenti superficiali sugli utensili di maschiatura
- Velocità di taglio e lubrificazione/raffreddamento
- Informazioni sulla spillatura
- Tabella dei materiali
