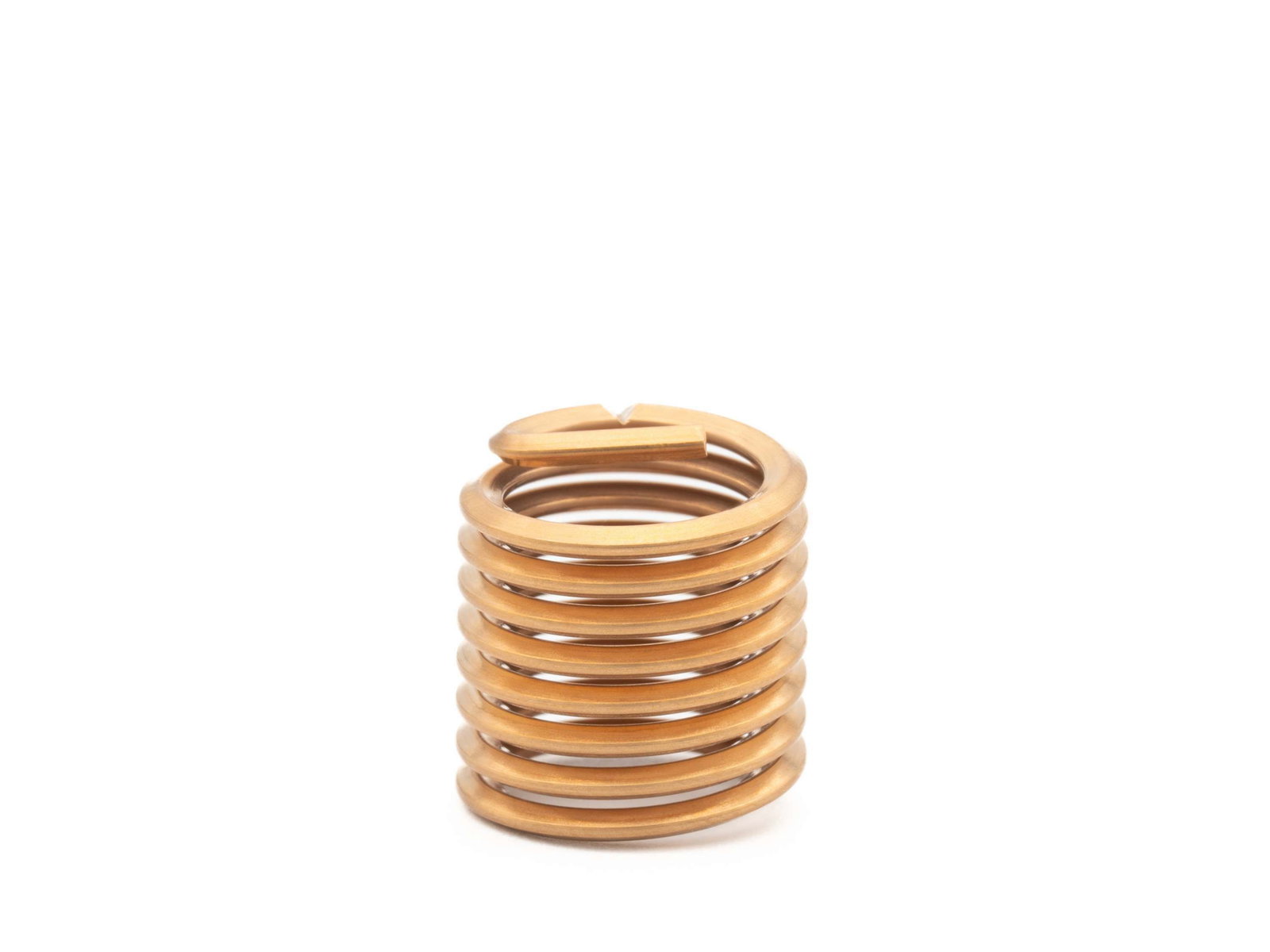

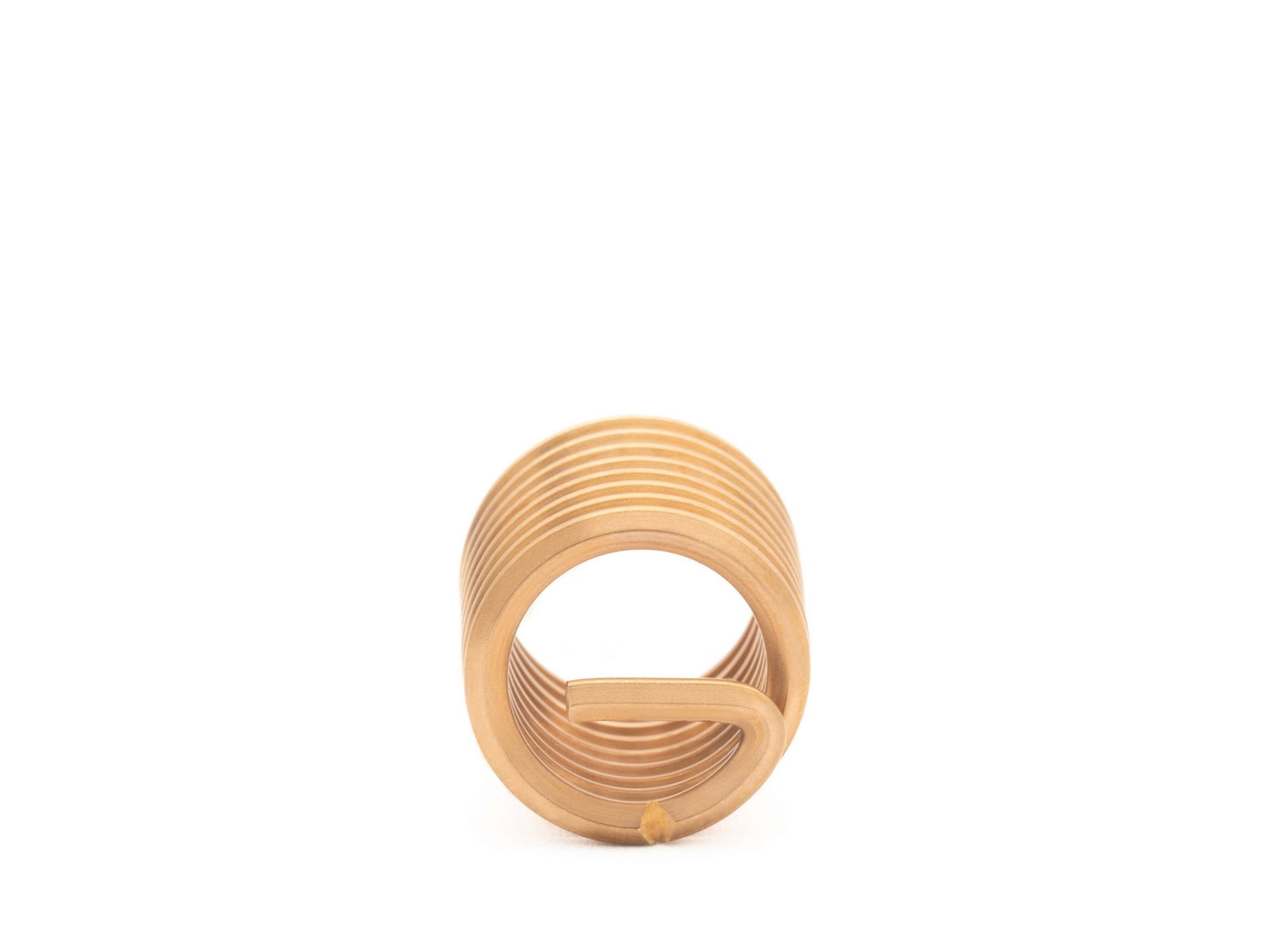

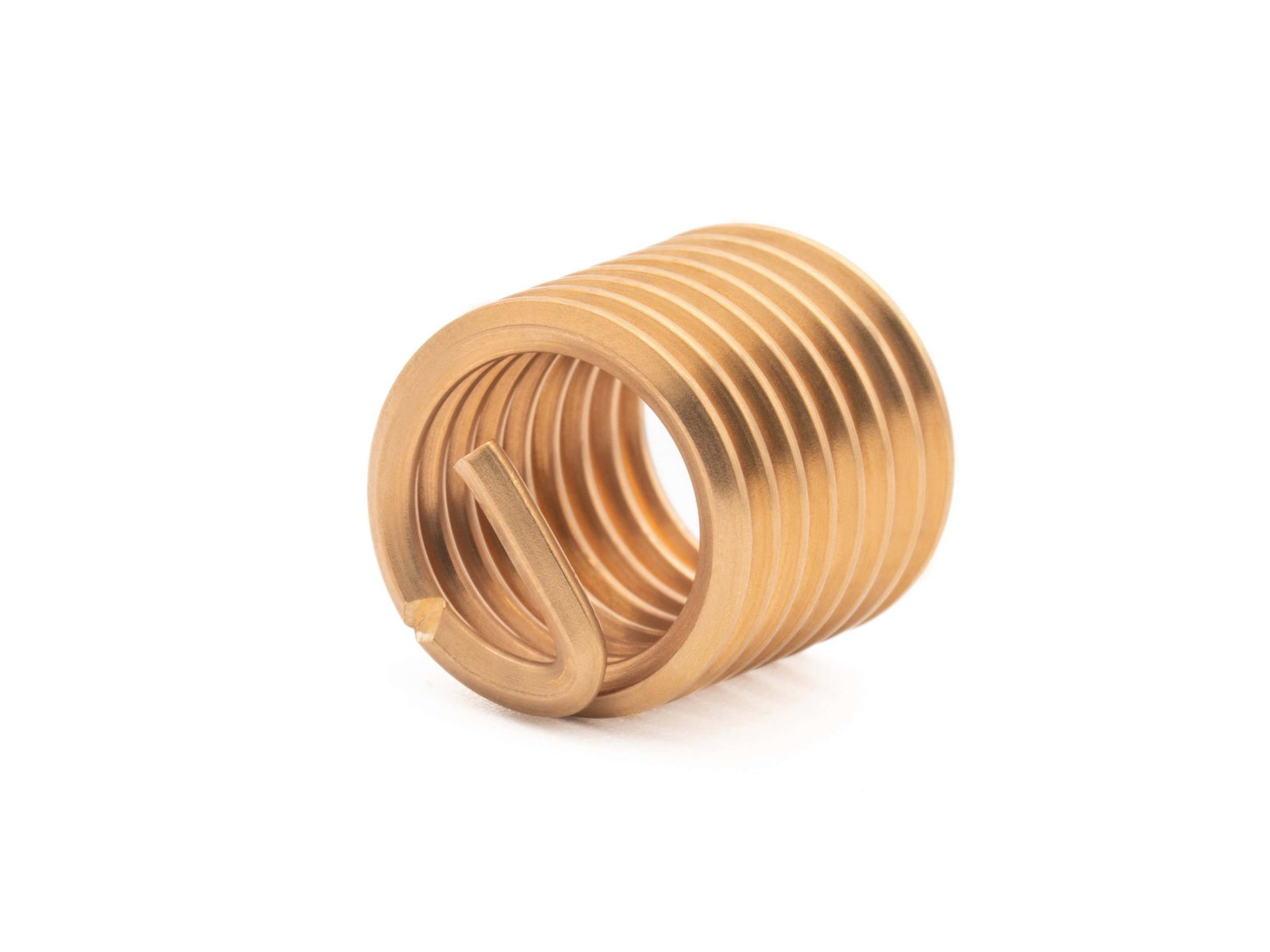

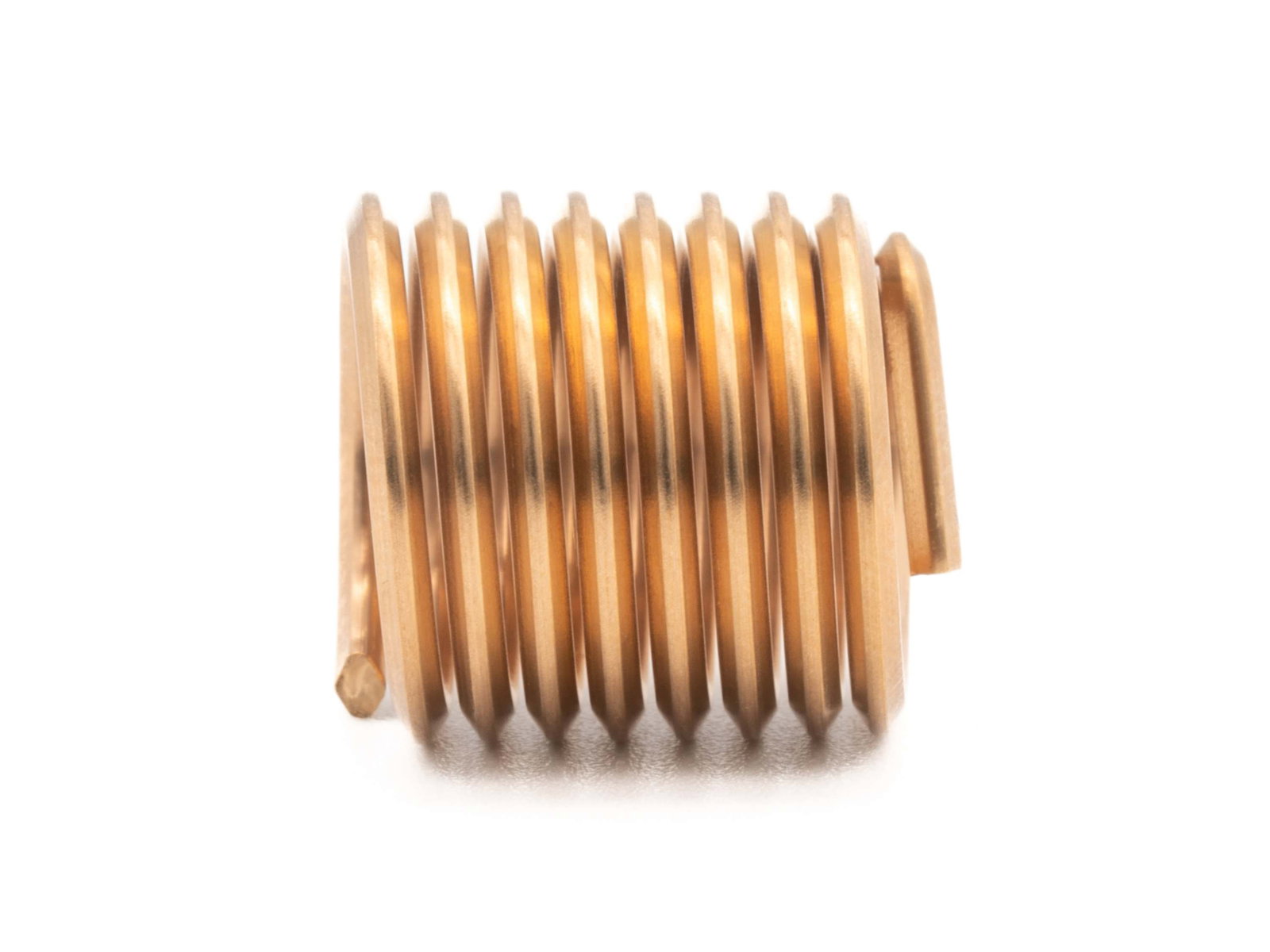

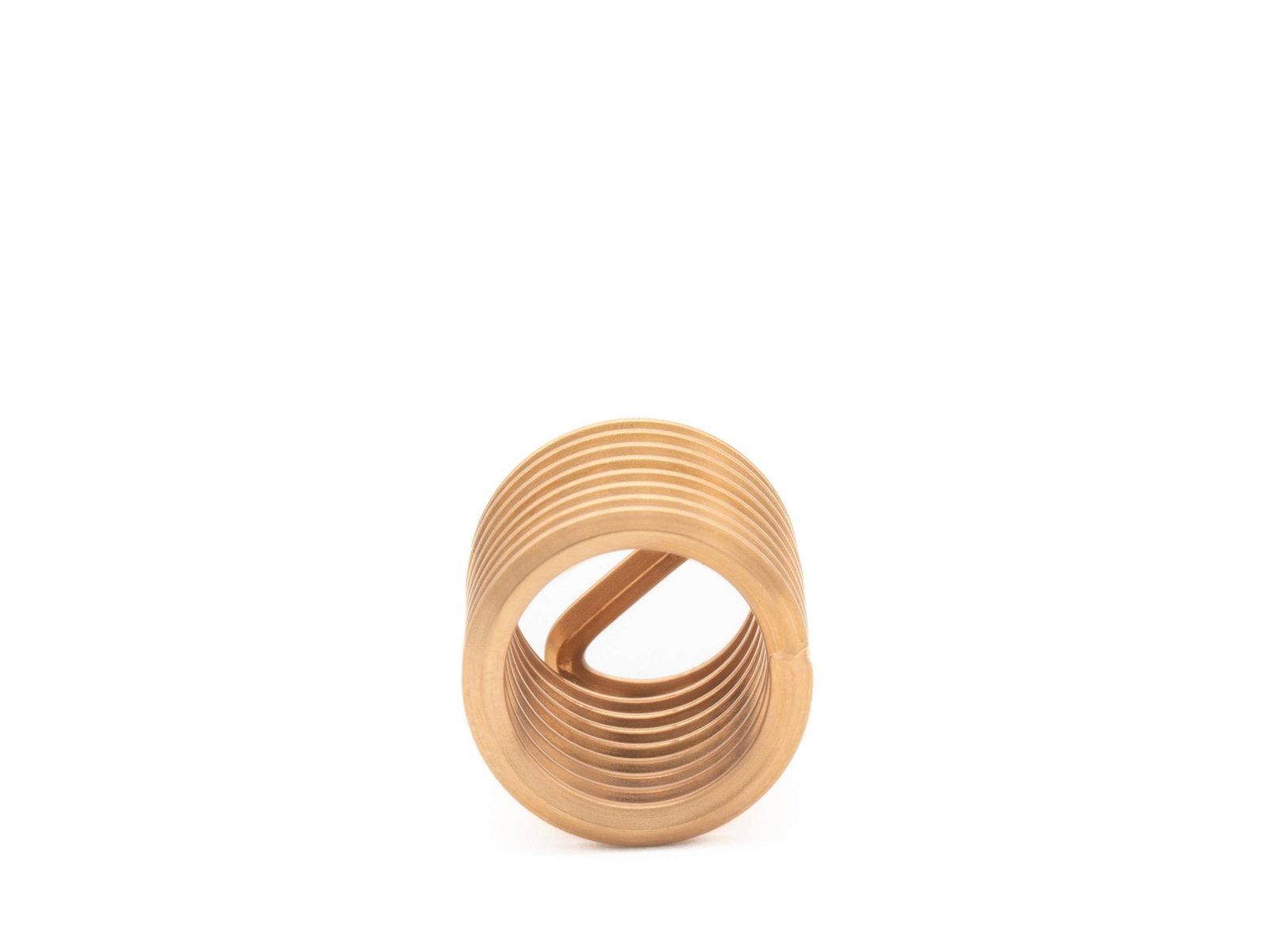

BaerCoil Inserti filettati M 20 x 2,5 - 1,5 D (30 mm) - a passo libero - Bronzo - 100 pz.
926,68 €
Prezzi incl. IVA più costi di spedizione più costi di spedizione
Spedizione gratuita da 39 € (in Germania)
Disponibile
BaerCoil Inserti filettati M 20 x 2,5 - 1,5 D (30 mm) - a passo libero - Bronzo - 100 pz.
Gli inserti per filettatura BaerCoil® sono la soluzione perfetta per le tue esigenze di riparazione della filettatura! Questi inserti garantiscono un collegamento di filettatura duraturo e potente e il recupero degli sfridi. Con gli inserti per filettatura BaerCoil® puoi anche creare connessioni portanti in materiali con bassa resistenza al taglio. Precisi e resistenti all'usura, gli inserti mantengono la vite saldamente in posizione senza dover cambiare l'inserto filettato. Gli inserti filettati sono spesso utilizzati nei settori automobilistico, elettrico, medico, delle costruzioni leggere e aerospaziale scopi d'impiego.
L'inserto filettato BaerCoil® è la soluzione perfetta per le filettature danneggiate. Il filetto STI (inserto per filettatura) viene tagliato e l'inserto BaerCoil® viene avvitato. La filettatura prodotta è molto più resistente di quella originale.
Gli inserti filettati BaerCoil® sono perfetti per scopi d'impiego dove è richiesta una distribuzione equilibrata delle forze. Possono sopportare carichi statici e dinamici e aiutano a risparmiare materiale di supporto.
Gli inserti filettati BaerCoil® possono essere accorciati con una fresa laterale o simili, in base alla lunghezza richiesta.
Dimensioni
| Diametro |
20 |
|---|---|
| Dimensione |
M 20 x 2,5 |
| Inclinazione |
2,5 |
| Lunghezza |
1,5 D |
| T (Lunghezza a installazione avvenuta) |
30 mm |
| Calcolo della lunghezza della filettatura |
1.5 D significa 1,5 volte il diametro: 1,5 volte 20 mm=30 mm Il diametro nominale per M 20 è 20 mm |
Caratteristiche
| Direzione |
A destra |
|---|---|
| Filettatura standard |
M: filettatura metrica standard ISO secondo DIN 13 |
| Gruppo di prodotti |
Inserti in filo metallico |
| Materiale |
in bronzo (CuSn6, CW452K, materiale n.: 2.1020) |
| Resistenza alla trazione a temperatura ambiente |
> 900 N/mm² |
| Tipo |
a flusso libero |
| Tipo di prodotto |
Inserti a filo BaerCoil |
| Tolleranza |
ISO2/6H |
| Resistenza alla temperatura |
250°C a lungo termine 300°C a breve termine |
Applicazioni
- Scopi d'impiego in acqua di mare
- La migliore conducibilità elettrica
Attributi
- Filettatura del movimento
- Viti in Cr-Ni
- Pezzi in Cu
- Non magnetico
Disegno tecnico
| B (profondità della filettatura con smusso) |
38,75 mm |
|---|---|
| D (profondità minima del foro centrale, senza punta) |
41,25 mm |
| Diametro |
20 |
| F (diametro esterno min. - max. prima dell'installazione) |
22,86 mm - 24,40 mm |
| Lunghezza |
1,5 D |
| T (Lunghezza a installazione avvenuta) |
30 mm |
| P (profondità) |
L'inserto filettato deve essere posizionato a 1/4 - 1/2 giro sotto la superficie. |
