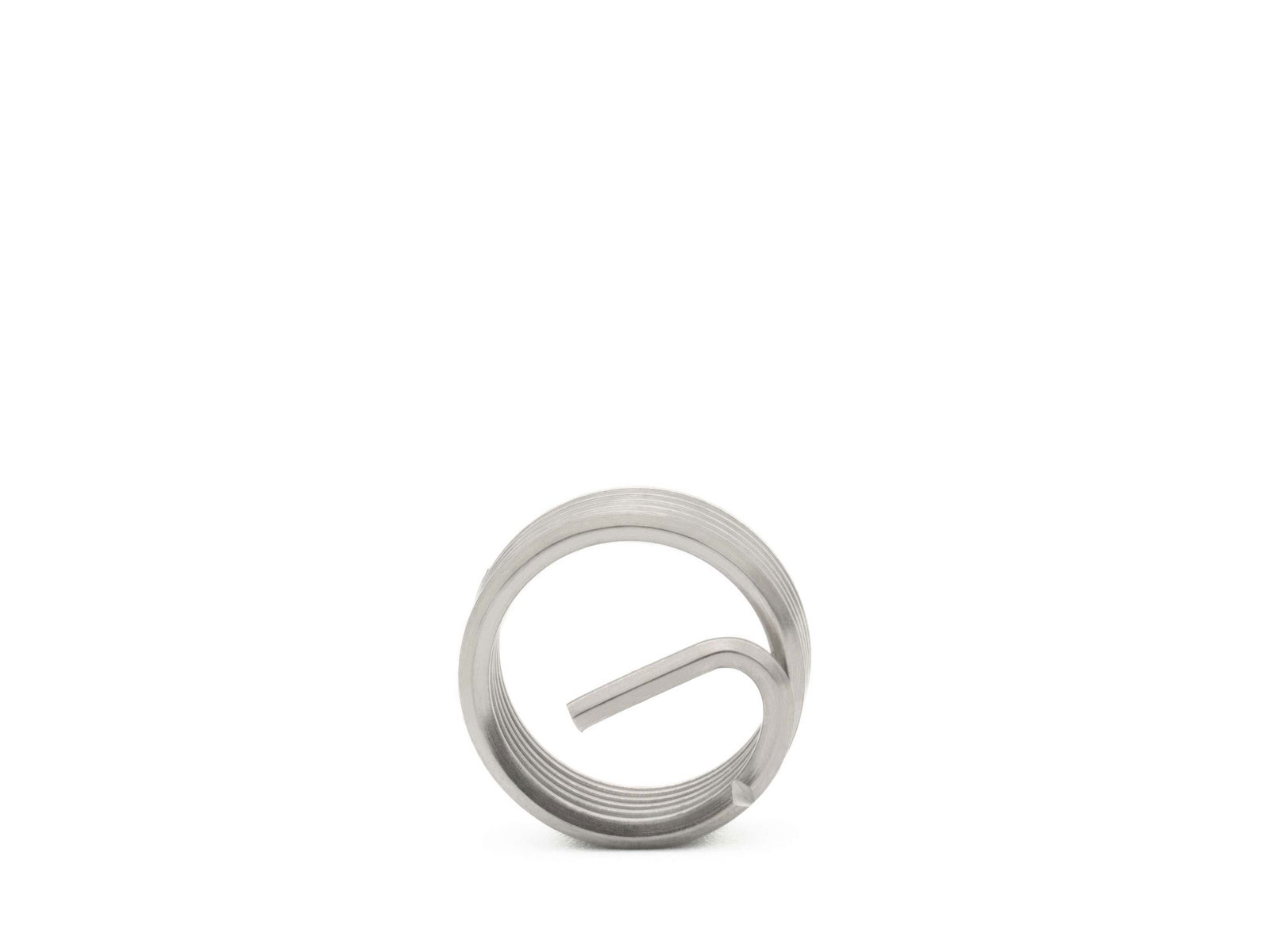

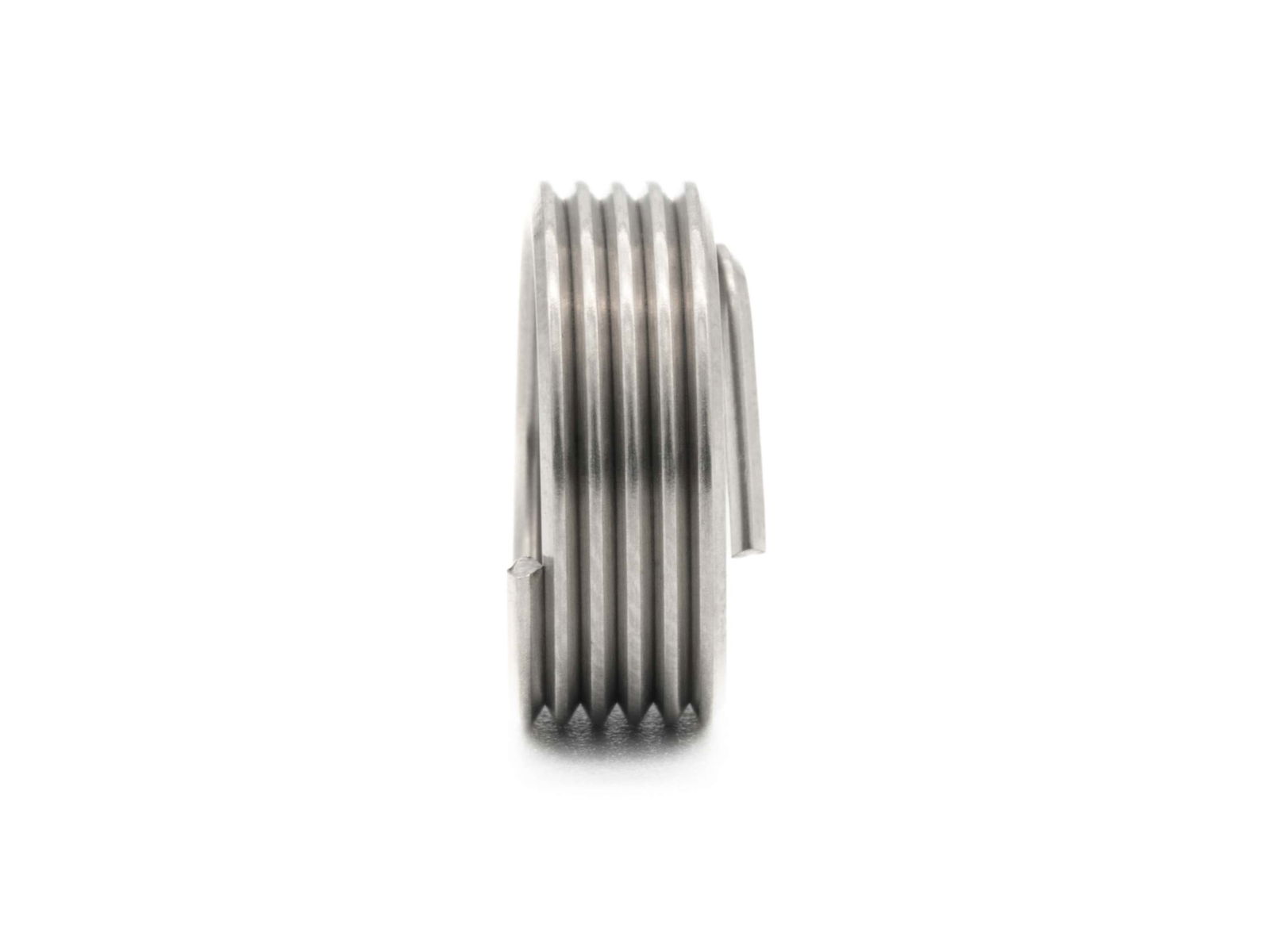

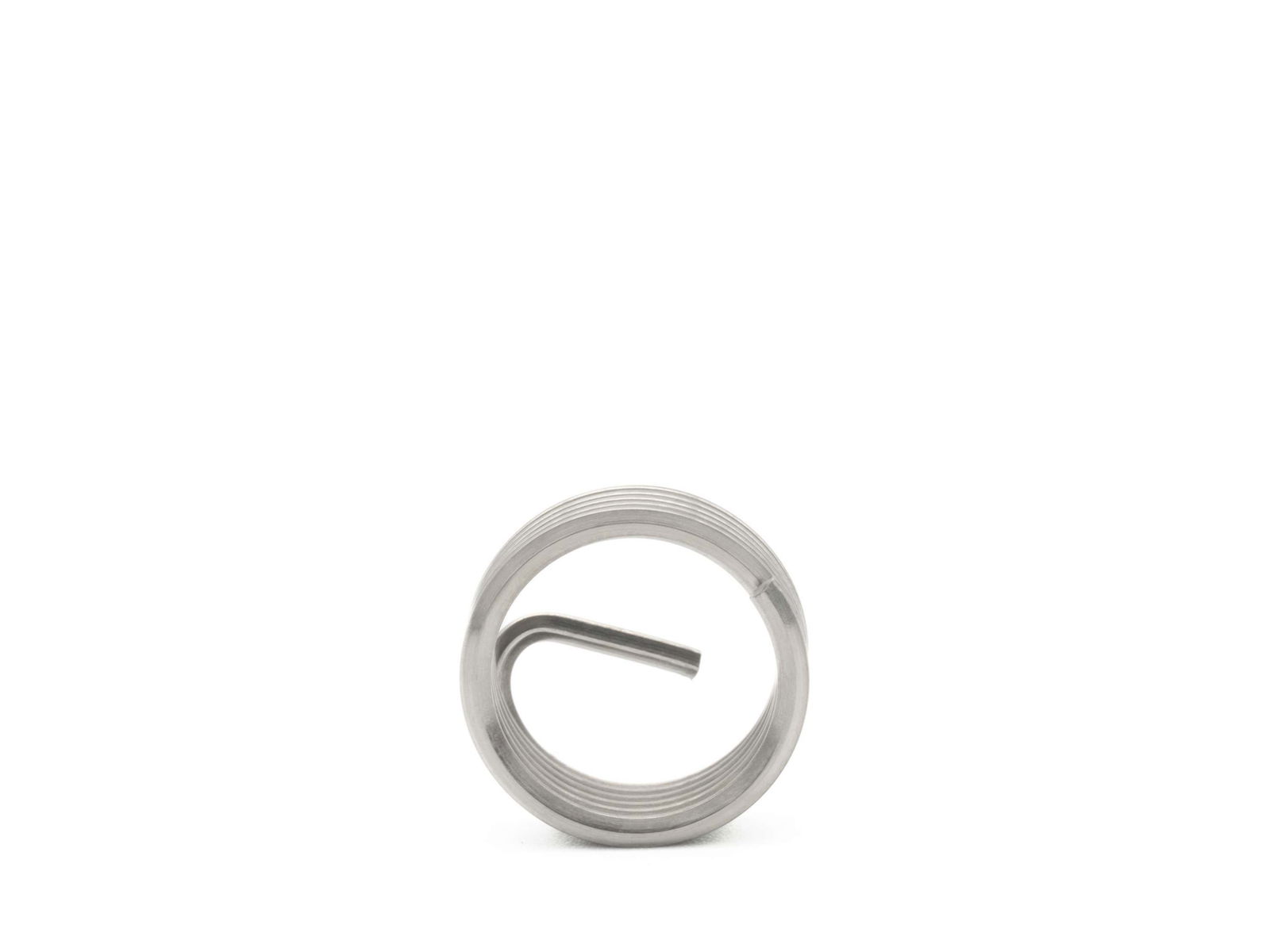

BaerCoil Inserti per filettatura G (BSP) 1/4 x 19 - 1,5 D (9,53 mm) - a passo libero - 100 pz.

70,86 €

Prezzi incl. IVA più costi di spedizione più costi di spedizione

Spedizione gratuita da 39 € (in Germania)

Disponibile

#

#
#

#
#

#

Creare un'offerta in formato PDF

Crea un'offerta in formato PDF per questo articolo Suggerimento: aggiungi più articoli al carrello e richiedi l'offerta. Gli utenti registrati riceveranno un'offerta personalizzata.

Codice prod 1-B8381-15

EAN 4058462080371

BaerCoil Inserti per filettatura G (BSP) 1/4 x 19 - 1,5 D (9,53 mm) - a passo libero - 100 pz.

Gli inserti filettati BaerCoil® sono realizzati con materiali di alta qualità. Gli inserti filettati BaerCoil® garantiscono una connessione filettata duratura e potente e il recupero degli sfridi nella riparazione della filettatura. Gli inserti filettati sono precisi e resistenti all'usura e mantengono la vite saldamente in posizione senza dover cambiare l'inserto filettato. Sono ideali per riparare filettature spanate o usurate. Gli inserti filettati sono comunemente utilizzati nei settori automobilistico, elettrico, medico, delle costruzioni leggere e aerospaziale scopi d'impiego.

Gli inserti filettati BaerCoil® sono la soluzione perfetta per le filettature danneggiate. Vengono forati e viene tagliata una nuova filettatura STI (inserto di filettatura a vite) per l'inserto di filo. Questo filetto viene spesso chiamato anche filetto STI (STI=Screw Thread Insert). Poi l'inserto filettato BaerCoil® viene avvitato nella vecchia filettatura e quindi i pezzi vengono avvitati di nuovo. Con gli inserti filettati BaerCoil®, la filettatura prodotta è molto più stabile di quella originale.

Gli inserti filettati BaerCoil® sono indispensabili per una trasmissione ottimale della forza nelle costruzioni leggere. Assicurano che i carichi di lavoro statici e dinamici siano distribuiti in modo equilibrato ai singoli giri di filo. Inoltre, la flessibilità degli inserti per filettatura compensa eventuali errori di passo e di angolo. Gli inserti filettati BaerCoil® non solo fanno risparmiare tempo e denaro, ma sono anche molto più leggeri e compatti dei collegamenti a vite tradizionali.

Gli inserti filettati BaerCoil® possono essere accorciati, in base alla lunghezza richiesta, con una fresa laterale o simili.

Dimensioni

Diametro	1/4
Dimensione	G (BSP) 1/4 x 19
Inclinazione	19
Lunghezza	1,5 D
T (Lunghezza a installazione avvenuta)	9,53 mm
Calcolo della lunghezza della filettatura	1.5 D significa 1,5 volte il diametro di calcolo: 1,5 volte 6,35 mm=9,53 mm Il diametro nominale di G (BSP) 1/4 è di circa 13,16 mm, ma secondo lo standard la lunghezza viene calcolata con un diametro di 6,35 mm per i calcoli

Caratteristiche

Direzione	A destra
Filettatura standard	G (BSP): filettatura per tubi standard britannica secondo DIN ISO 228 - filettatura per tubi cilindrica
Gruppo di prodotti	Inserti in filo metallico
Materiale	Acciaio inox V2A (AISI 304, X5CrNi18-10, codice materiale: 1.4301)
Resistenza alla trazione a temperatura ambiente	>1400 N/mm²
Tipo	a flusso libero
Tipo di prodotto	Inserti a filo BaerCoil
Resistenza alla temperatura	315°C a lungo termine 425°C a breve termine

Applicazioni

Tutti i normali utilizzi per la riparazione e il rinforzo dei filetti

Disegno tecnico

B (profondità della filettatura con smusso)	0,560 ''
D (profondità minima del foro centrale, senza punta)	0,613 ''
Diametro	1/4
F (diametro esterno min. - max. prima dell'installazione)	0,582 '' - 0,637 ''
Lunghezza	1,5 D
T (Lunghezza a installazione avvenuta)	9,53 mm
P (profondità)	L'inserto filettato deve essere posizionato a 1/4 - 1/2 giro sotto la superficie.
