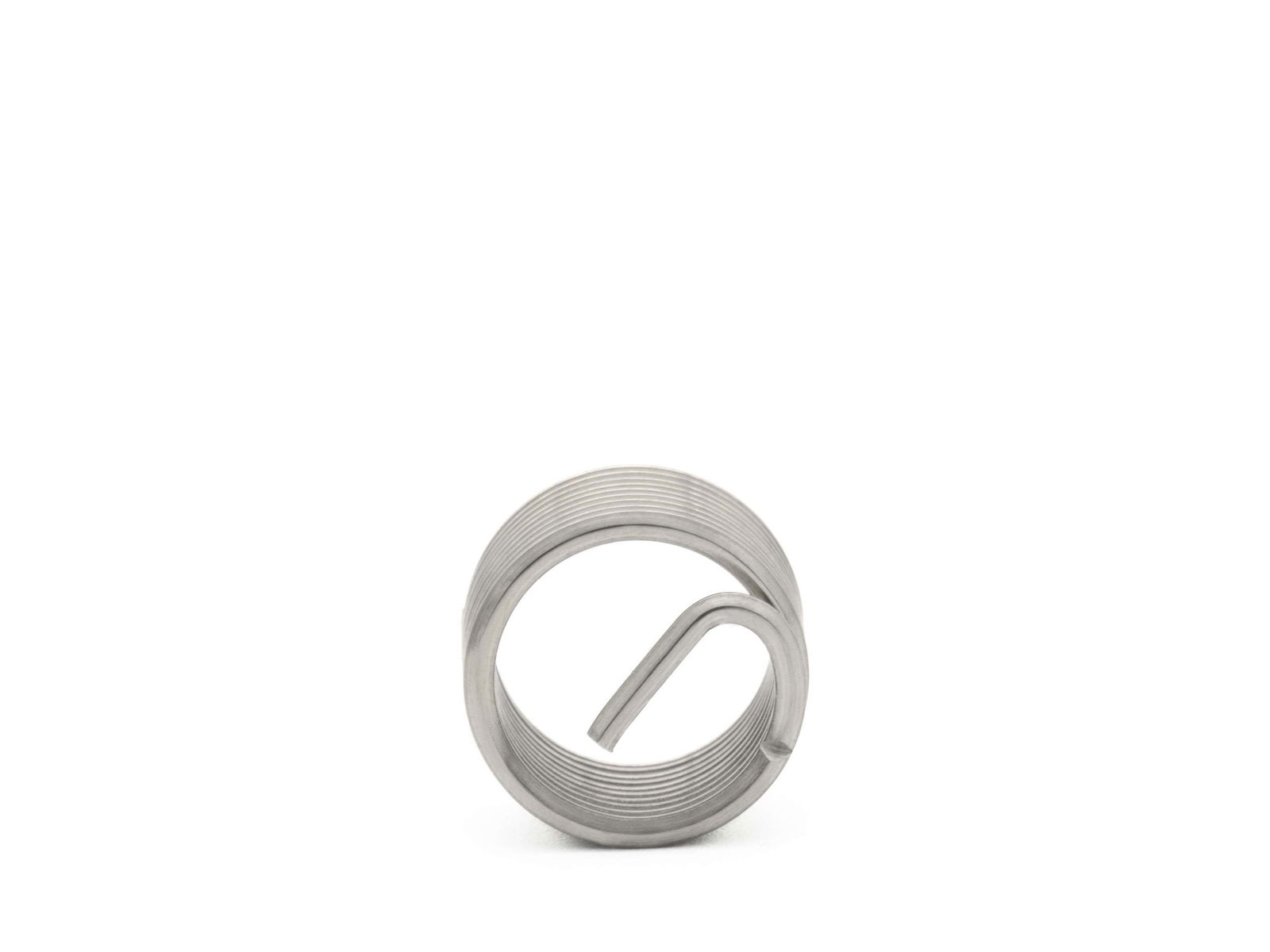

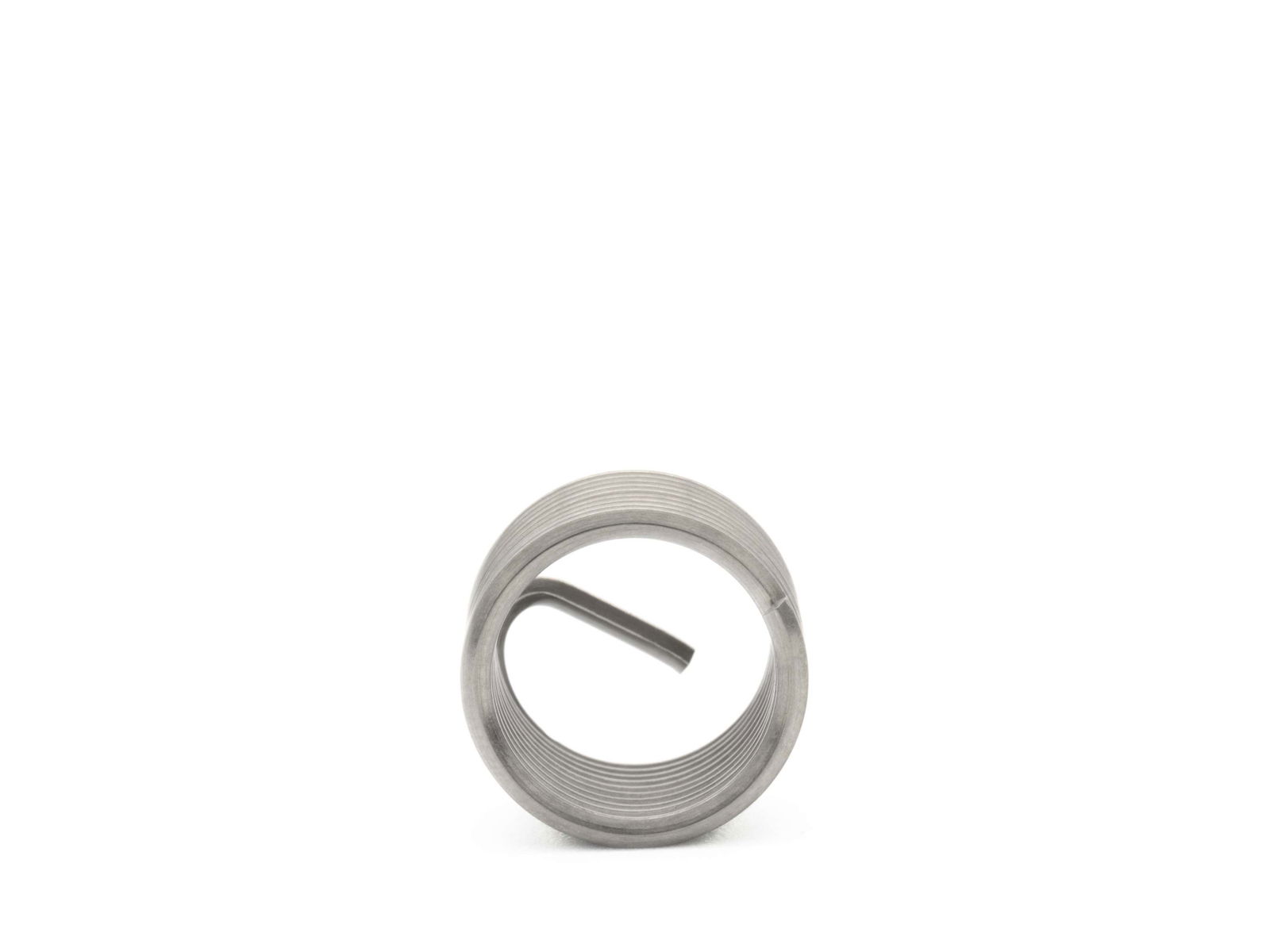

BaerCoil Inserti per filettatura G (BSP) 1/4 x 19 - 2,5 D (15,88 mm) - a passo libero - 100 pz.
185,84 €
Prezzi incl. IVA più costi di spedizione più costi di spedizione
Spedizione gratuita da 39 € (in Germania)
Disponibile
Per questo prodotto è possibile anche la spedizione espressa
BaerCoil Inserti per filettatura G (BSP) 1/4 x 19 - 2,5 D (15,88 mm) - a passo libero - 100 pz.
Gli inserti per filettatura BaerCoil® sono la soluzione perfetta per le tue esigenze di riparazione della filettatura! Questi inserti garantiscono un collegamento di filettatura duraturo e potente e il recupero degli sfridi. Con gli inserti per filettatura BaerCoil® puoi anche creare connessioni portanti in materiali con bassa resistenza al taglio. Precisi e resistenti all'usura, gli inserti mantengono la vite saldamente in posizione senza dover cambiare l'inserto filettato. Gli inserti filettati sono spesso utilizzati nei settori automobilistico, elettrico, medico, delle costruzioni leggere e aerospaziale scopi d'impiego.
L'inserto filettato BaerCoil® è la soluzione perfetta per le filettature danneggiate. Con l'uso degli inserti per filettatura BaerCoil®, la filettatura prodotta è significativamente più resistente di quella originale.
Gli inserti per filettatura BaerCoil® sono perfetti per scopi d'impiego dove è richiesta una distribuzione equilibrata delle forze. Possono sopportare carichi statici e dinamici e aiutano a risparmiare materiale di supporto.
Gli inserti filettati BaerCoil® possono essere accorciati con una fresa laterale o simili, in base alla lunghezza richiesta.
Dimensioni
| Diametro H |
G (BSP) 1/4 x 19 |
|---|---|
| Inclinazione |
19 |
| Lunghezza |
2,5 D |
| T (Lunghezza a installazione avvenuta) |
15,88 mm |
| Utilizzare per |
1/4 |
| Calcolo della lunghezza della filettatura |
2.5 D significa 2,5 volte il diametro di calcolo: 2,5 volte 6,35 mm=15,88 mm Il diametro nominale di G (BSP) 1/4 è di circa 13,16 mm, ma secondo lo standard la lunghezza viene calcolata con un diametro di 6,35 mm per i calcoli |
Caratteristiche
| Direzione |
A destra |
|---|---|
| Filettatura standard |
G (BSP): filettatura per tubi standard britannica secondo DIN ISO 228 - filettatura per tubi cilindrica |
| Gruppo di prodotti |
Inserti in filo metallico |
| Resistenza alla trazione a temperatura ambiente |
>1400 N/mm² |
| Tabella A |
Acciaio inox V2A (AISI 304, X5CrNi18-10, codice materiale: 1.4301) |
| Tipo |
a flusso libero |
| Tipo di prodotto |
Inserti a filo BaerCoil |
| Resistenza alla temperatura |
315°C a lungo termine 425°C a breve termine |
Applicazioni
Tutti i normali utilizzi per la riparazione e il rinforzo dei filetti
Disegno tecnico
| B (profondità della filettatura con smusso) |
0,810 '' |
|---|---|
| D (profondità minima del foro centrale, senza punta) |
0,863 '' |
| F (diametro esterno min. - max. prima dell'installazione) |
0,582 '' - 0,637 '' |
| Lunghezza |
2,5 D |
| T (Lunghezza a installazione avvenuta) |
15,88 mm |
| P (profondità) |
L'inserto filettato deve essere posizionato a 1/4 - 1/2 giro sotto la superficie. |
| Utilizzare per |
1/4 |
