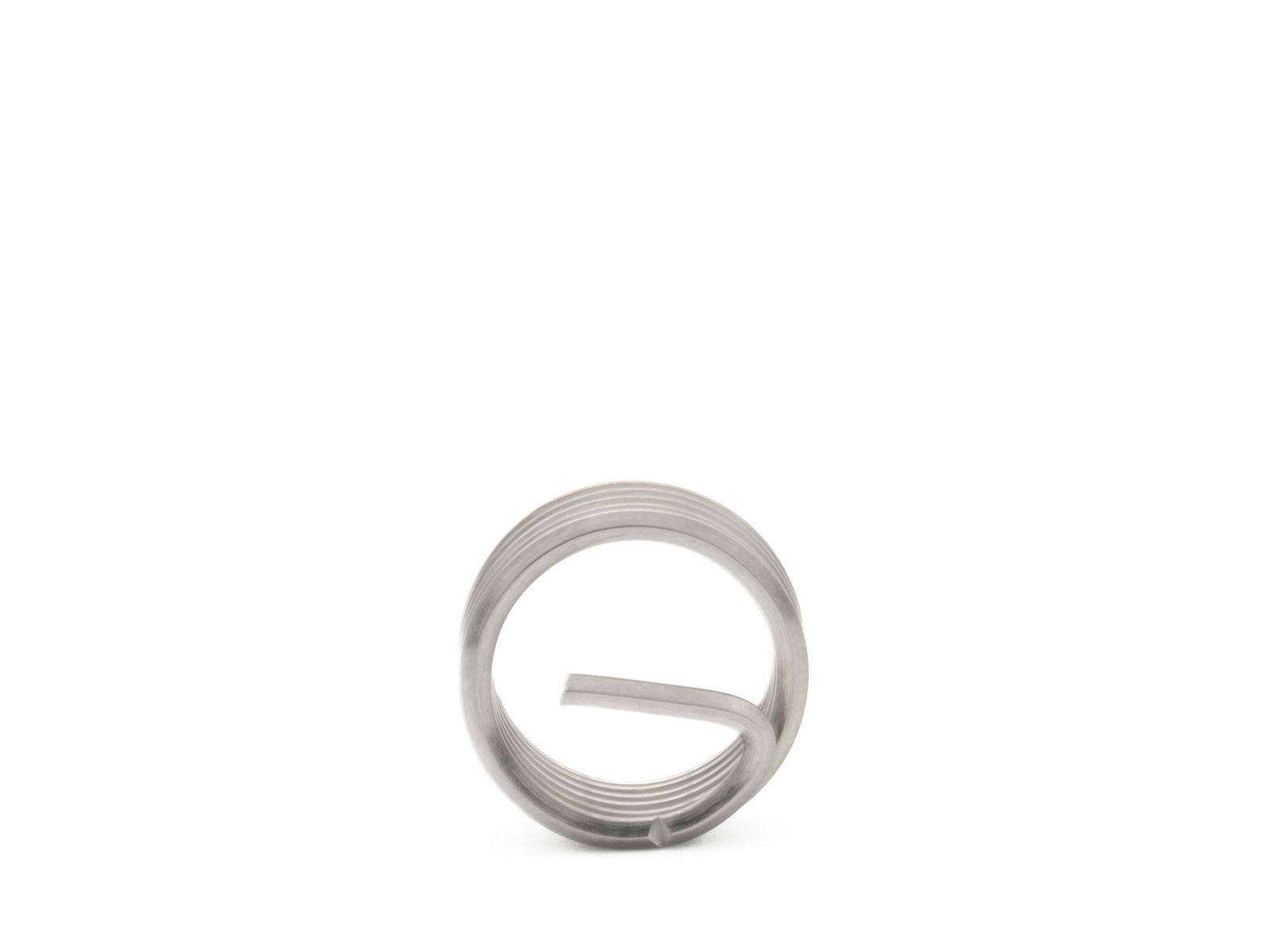

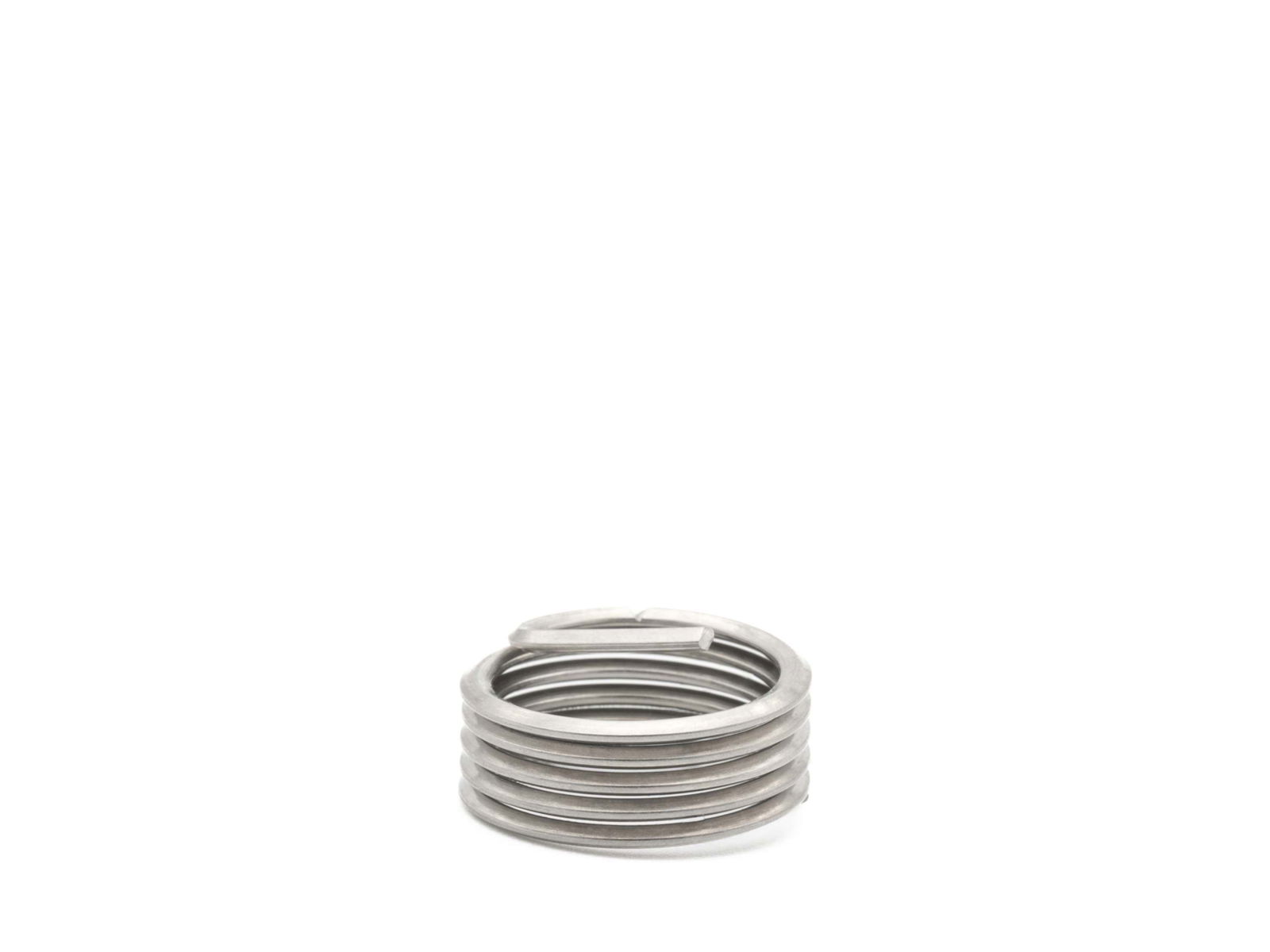

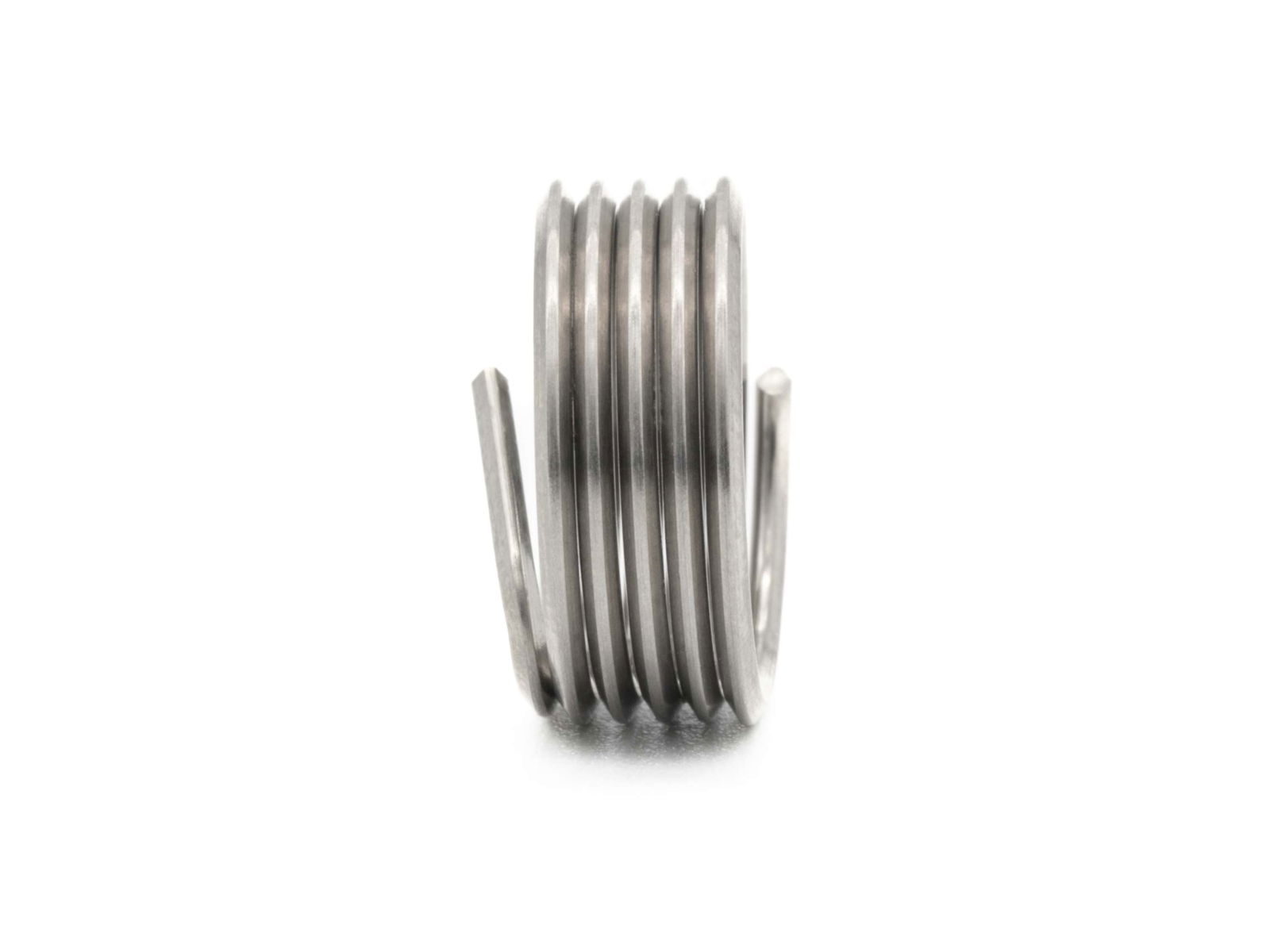

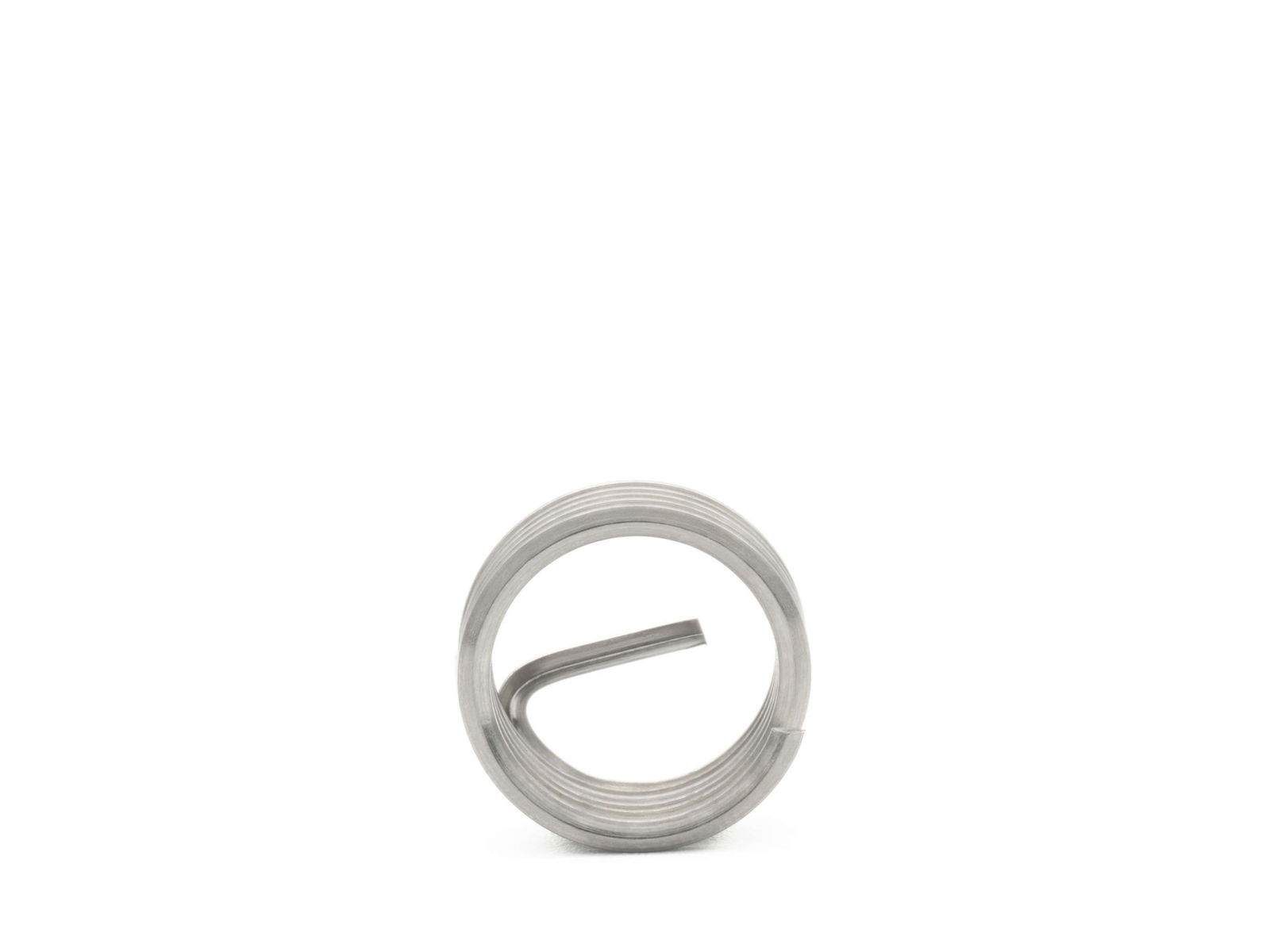

BaerCoil Inserti per filettatura G (BSP) 3/4 x 14 - 2,0 D (38,1 mm) - a passo libero - 5 pz.
29,69 €
Prezzi incl. IVA più costi di spedizione più costi di spedizione
Spedizione gratuita da 39 € (in Germania)
Disponibile
BaerCoil Inserti per filettatura G (BSP) 3/4 x 14 - 2,0 D (38,1 mm) - a passo libero - 5 pz.
Gli inserti filettati BaerCoil® sono la soluzione migliore per la riparazione dei filetti! Con essi puoi creare connessioni filettate potenti e durature. Inoltre, gli inserti ti permettono di non avere sprechi e di riciclare tutto. Gli inserti sono precisi e resistenti all'usura: la tua vite rimarrà saldamente in posizione senza che l'inserto di filettatura scivoli.
Per la riparazione della filettatura con gli inserti a filo, la filettatura viene forata e viene tagliata una nuova filettatura STI (inserto a vite) per l'inserto a filo. Spesso questo filetto viene chiamato anche filetto STI (STI=Screw Thread Insert).
Gli inserti filettati BaerCoil® garantiscono una trasmissione ottimale della potenza dal bullone alla filettatura del dado, anche nelle costruzioni leggere. Grazie alla loro flessibilità, sono in grado di compensare gli errori di passo e di angolo, garantendo così una trasmissione ottimale della potenza. Gli inserti filettati BaerCoil® sono già componenti importanti nell'industria aerospaziale e automobilistica e aiutano a ridurre il materiale di supporto e a utilizzare giunti bullonati più piccoli e più corti.
Gli inserti filettati BaerCoil® possono essere accorciati, in base alla lunghezza richiesta, con una fresa laterale o simili.
Dimensioni
| Diametro |
3/4 |
|---|---|
| Dimensione |
G (BSP) 3/4 x 14 |
| Inclinazione |
14 |
| Lunghezza |
2,0 D |
| T (Lunghezza a installazione avvenuta) |
38,1 mm |
| Calcolo della lunghezza della filettatura |
2.0 D significa 2 volte il diametro di calcolo: 2 volte 19,05 mm=38,1 mm Il diametro nominale di G (BSP) 3/4 è di circa 26,44 mm, ma secondo lo standard la lunghezza viene calcolata con il diametro di 19,05 mm per i calcoli |
Caratteristiche
| Direzione |
A destra |
|---|---|
| Filettatura standard |
G (BSP): filettatura per tubi standard britannica secondo DIN ISO 228 - filettatura per tubi cilindrica |
| Gruppo di prodotti |
Inserti in filo metallico |
| Materiale |
Acciaio inox V2A (AISI 304, X5CrNi18-10, codice materiale: 1.4301) |
| Resistenza alla trazione a temperatura ambiente |
>1400 N/mm² |
| Tipo |
a flusso libero |
| Tipo di prodotto |
Inserti a filo BaerCoil |
| Resistenza alla temperatura |
315°C a lungo termine 425°C a breve termine |
Applicazioni
Tutti i normali utilizzi per la riparazione e il rinforzo dei filetti
Disegno tecnico
| B (profondità della filettatura con smusso) |
1,749 '' |
|---|---|
| D (profondità minima del foro centrale, senza punta) |
1,820 '' |
| Diametro |
3/4 |
| F (diametro esterno min. - max. prima dell'installazione) |
1,127 '' - 1,228 '' |
| Lunghezza |
2,0 D |
| T (Lunghezza a installazione avvenuta) |
38,1 mm |
| P (profondità) |
L'inserto filettato deve essere posizionato a 1/4 - 1/2 giro sotto la superficie. |
