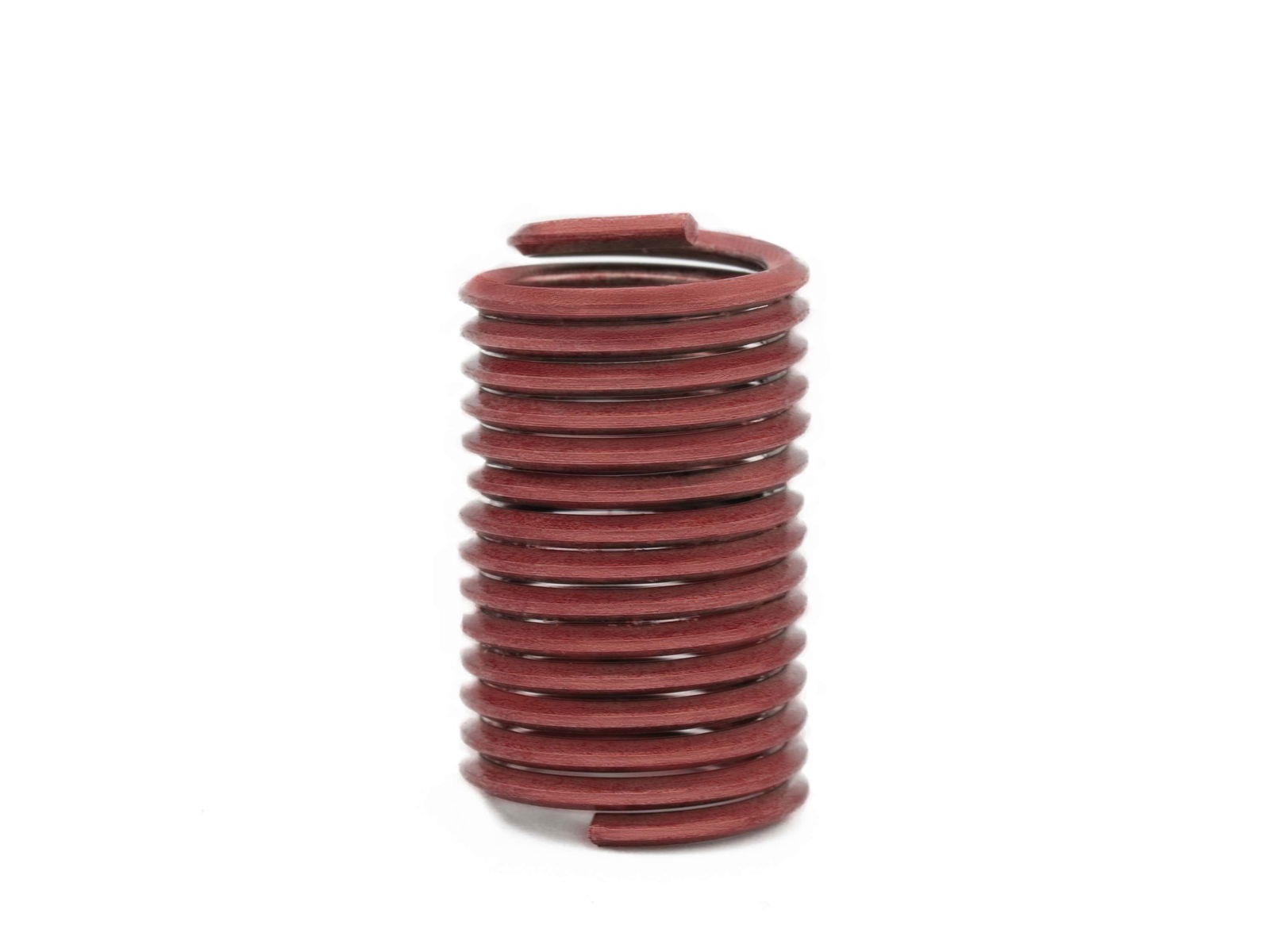

BaerCoil Inserti per filettatura UNF 1/2 x 20 - 2,5 D (31,75 mm) - presa a vite (bloccaggio della vite) - 100 pz.
209,34 €
Prezzi incl. IVA più costi di spedizione più costi di spedizione
Spedizione gratuita da 39 € (in Germania)
Disponibile
BaerCoil Inserti per filettatura UNF 1/2 x 20 - 2,5 D (31,75 mm) - presa a vite (bloccaggio della vite) - 100 pz.
Gli inserti filettati BaerCoil® sono la soluzione perfetta per ottenere connessioni filettate durevoli e potenti e Con gli inserti filettati BaerCoil® puoi creare connessioni filettate perfette, durevoli e potenti. Allo stesso tempo, l'uso degli inserti in filo metallico permette di recuperare gli scarti e di realizzare connessioni portanti in materiali con bassa resistenza al taglio. Per questo motivo gli inserti filettati sono spesso utilizzati nei settori automobilistico, elettrotecnico, medico, delle costruzioni leggere e aerospaziale.
Se hai una filettatura danneggiata, l'inserto per filettatura BaerCoil® è la soluzione perfetta, con lo stesso diametro nominale! Alesando e inserendo una nuova filettatura CE, la vecchia filettatura diventa di nuovo forte e stabile. Con l'inserto per filettatura BaerCoil®, la filettatura prodotta diventa molto più stabile di quella originale!
Gli inserti per filettatura BaerCoil® sono un componente indispensabile nella costruzione di aerei e veicoli. Garantiscono che i carichi di lavoro statici e dinamici siano distribuiti in modo equilibrato sulle singole spire della filettatura. Inoltre, la flessibilità degli inserti per filettatura compensa eventuali errori di passo e angolari, in modo da ottenere una trasmissione ottimale della potenza dalla filettatura del bullone a quella del dado. Soprattutto nelle costruzioni leggere, gli inserti filettati BaerCoil® aiutano a ridurre il materiale di supporto e a utilizzare collegamenti a vite più piccoli o più corti. Grazie alla loro versatilità e affidabilità, gli inserti filettati BaerCoil® sono ormai un componente indispensabile in molti settori.
Inserti filettati autobloccanti BaerCoil® | tipo "screw grip " - Tutti i vantaggi in sintesi
Con gli inserti filettati autobloccanti "screw grip", la tua costruzione rimane stabile, indipendentemente dal fatto che sia soggetta a urti, vibrazioni costanti o movimenti. Gli inserti filettati autobloccanti BaerCoil® completano le proprietà della connessione "free running" e hanno un effetto di bloccaggio sui fianchi della vite avvitata grazie alla loro forma poligonale. A questo scopo, utilizza solo viti di classe di resistenza superiore, in quanto si crea una connessione di attrito elasticamente resiliente. Le coppie di serraggio sono paragonabili alle specifiche della DIN 267 Parte 15 e della ISO 2320. Si prega di notare che per gli inserti a vite sono necessari strumenti di inserimento speciali con diametri ridotti.
Gli inserti filettati BaerCoil® possono essere accorciati, se necessario, in base alla lunghezza richiesta, con una fresa laterale o simili. Si noti che gli inserti filettati con bloccaggio a vite presentano un avvolgimento poligonale all'incirca al centro dell'inserto. Questo non deve essere rimosso durante l'accorciamento per mantenere l'effetto di bloccaggio della vite.
Dimensioni
| Diametro |
1/2 |
|---|---|
| Dimensione |
UNF 1/2 x 20 |
| Inclinazione |
20 |
| Lunghezza |
2,5 D |
| T (Lunghezza a installazione avvenuta) |
31,75 mm |
| Calcolo della lunghezza della filettatura |
2.5 D significa 2,5 volte il diametro: 2,5 volte 12,7 mm=31,75 mm Il diametro nominale di UNF 1/2 è di circa 12,7 mm |
Caratteristiche
| Direzione |
A destra |
|---|---|
| Filettatura standard |
UNF: filettatura unificata nazionale americana a passo fine secondo ANSI B1.1 |
| Gruppo di prodotti |
Inserti in filo metallico |
| Materiale |
Acciaio inox V2A (AISI 304, X5CrNi18-10, codice materiale: 1.4301) |
| Resistenza alla trazione a temperatura ambiente |
>1400 N/mm² |
| Tipo |
impugnatura a vite (bloccaggio a vite) |
| Tipo di prodotto |
Inserti a filo BaerCoil |
| Resistenza alla temperatura |
315°C a lungo termine 425°C a breve termine |
Applicazioni
Tutti i normali utilizzi per la riparazione e il rinforzo dei filetti
Disegno tecnico
| B (profondità della filettatura con smusso) |
1,425 '' |
|---|---|
| D (profondità minima del foro centrale, senza punta) |
1,475 '' |
| Diametro |
1/2 |
| F (diametro esterno min. - max. prima dell'installazione) |
0,559 '' - 0,617 '' |
| Lunghezza |
2,5 D |
| T (Lunghezza a installazione avvenuta) |
31,75 mm |
| P (profondità) |
L'inserto filettato deve essere posizionato a 1/4 - 1/2 giro sotto la superficie. |
