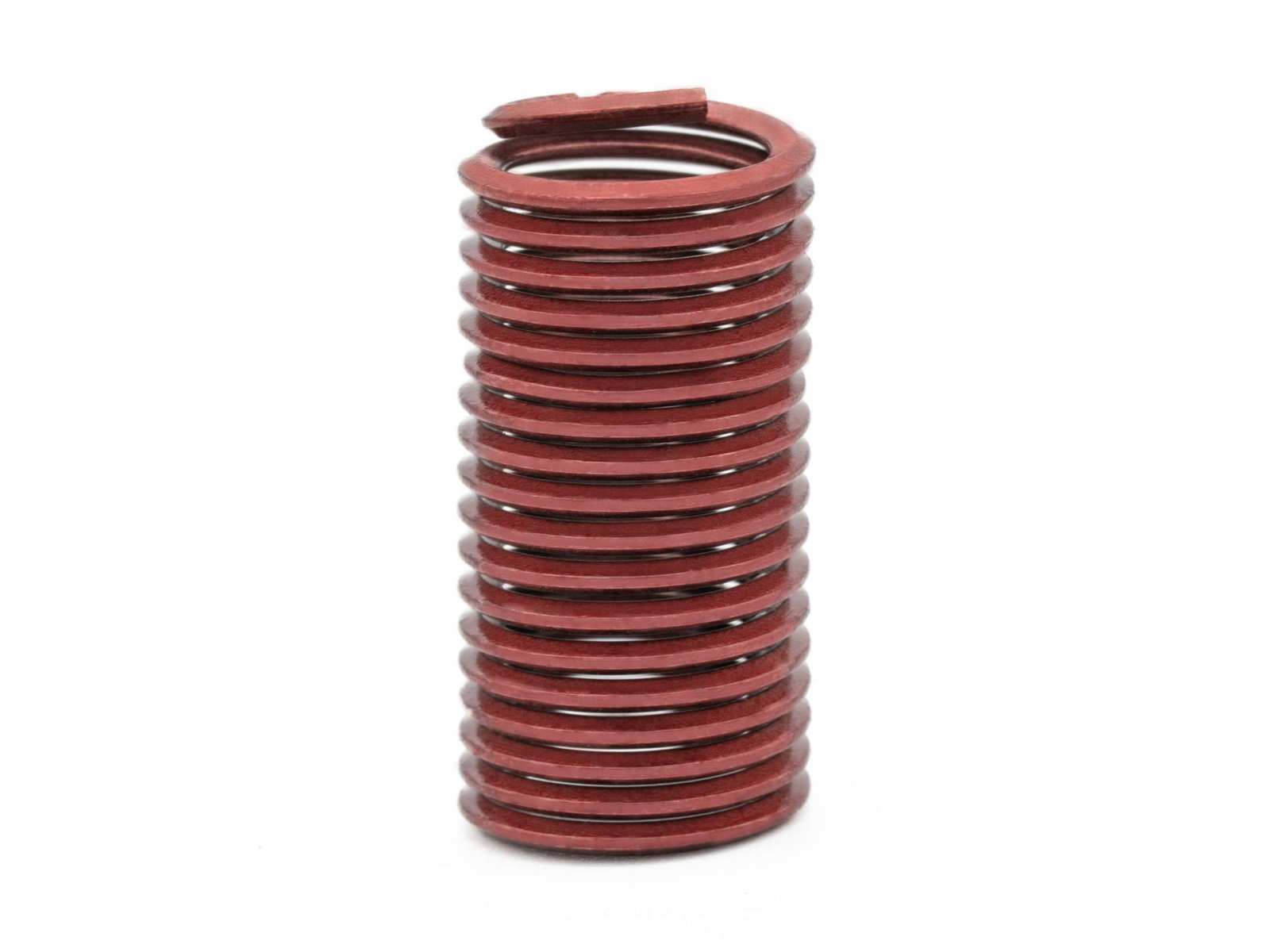

Inserti per filettatura BaerCoil BSW 5/16 x 18 - 3,0 D (23,81 mm) - presa a vite (bloccaggio della vite) - 100 pz.
196,06 €
Prezzi incl. IVA più costi di spedizione più costi di spedizione
Spedizione gratuita da 39 € (in Germania)
Disponibile
Inserti per filettatura BaerCoil BSW 5/16 x 18 - 3,0 D (23,81 mm) - presa a vite (bloccaggio della vite) - 100 pz.
Gli inserti filettati BaerCoil® garantiscono una connessione duratura e potente e il recupero degli scarti nella riparazione della filettatura. Creano inoltre connessioni portanti in materiali con bassa resistenza al taglio. Precisi e resistenti all'usura, gli inserti tengono la vite saldamente in posizione senza deformare l'inserto filettato. Ideali per riparare filettature danneggiate o usurate, gli inserti filettati sono spesso utilizzati in settori come l'automotive, l'elettrotecnica, la tecnologia medica, le costruzioni leggere e l'aerospaziale.
Se le filettature sono danneggiate, l'inserto filettato BaerCoil® è la soluzione perfetta, con lo stesso diametro nominale! Alesando e inserendo una nuova filettatura CE, la tua vecchia filettatura diventa di nuovo forte e stabile. Con l'inserto per filettatura BaerCoil® la filettatura prodotta sarà significativamente più resistente di quella originale!
Gli inserti filettati BaerCoil® assicurano una trasmissione ottimale della potenza dal bullone alla filettatura del dado, anche nelle costruzioni leggere. Oggi sono già un componente importante nella costruzione di aerei e veicoli. Permettono di risparmiare peso e di utilizzare connessioni a vite più piccole e più corte.
BaerCoil® inserti filettati autobloccanti | Tipo "screw grip " - Tutti i vantaggi in sintesi
Con gli inserti filettati autobloccanti "screw grip", la tua costruzione rimarrà stabile, indipendentemente da urti, vibrazioni costanti o movimenti. Gli inserti filettati autobloccanti BaerCoil® completano le proprietà della connessione "free running" e hanno un effetto di bloccaggio sui fianchi della vite avvitata grazie alla loro forma poligonale. A questo scopo, utilizza solo viti di classe di resistenza superiore, in quanto si crea una connessione di attrito elasticamente resiliente. Le coppie di serraggio sono paragonabili alle specifiche della DIN 267 Parte 15 e della ISO 2320. Si prega di notare che per gli inserti a vite sono necessari strumenti di inserimento speciali con diametri ridotti.
Gli inserti filettati BaerCoil® possono essere accorciati, se necessario, in base alla lunghezza richiesta, con una fresa laterale o simili. Si noti che gli inserti filettati con bloccaggio a vite presentano un avvolgimento poligonale circa al centro dell'inserto. Questo non deve essere rimosso durante l'accorciamento per mantenere l'effetto di bloccaggio della vite.
Dimensioni
| Diametro H |
BSW 5/16 x 18 |
|---|---|
| Inclinazione |
18 |
| Lunghezza |
3,0 D |
| T (Lunghezza a installazione avvenuta) |
23,81 mm |
| Utilizzare per |
5/16 |
| Calcolo della lunghezza della filettatura |
3.0 D significa 3 volte il diametro: 3 volte 7,94 mm=23,81 mm Il diametro nominale a BSW 5/16 è circa 7,94 mm |
Caratteristiche
| Direzione |
A destra |
|---|---|
| Filettatura standard |
BSW: filettatura standard British Whitworth secondo BS 84 |
| Gruppo di prodotti |
Inserti in filo metallico |
| Resistenza alla trazione a temperatura ambiente |
>1400 N/mm² |
| Tabella A |
Acciaio inox V2A (AISI 304, X5CrNi18-10, codice materiale: 1.4301) |
| Tipo |
impugnatura a vite (bloccaggio a vite) |
| Tipo di prodotto |
Inserti a filo BaerCoil |
| Resistenza alla temperatura |
315°C a lungo termine 425°C a breve termine |
Applicazioni
Tutti i normali utilizzi per la riparazione e il rinforzo dei filetti
Disegno tecnico
| B (profondità della filettatura con smusso) |
1,132 '' |
|---|---|
| D (profondità minima del foro centrale, senza punta) |
1,187 '' |
| F (diametro esterno min. - max. prima dell'installazione) |
0,378 '' - 0,401 '' |
| Lunghezza |
3,0 D |
| T (Lunghezza a installazione avvenuta) |
23,81 mm |
| P (profondità) |
L'inserto filettato deve essere posizionato a 1/4 - 1/2 giro sotto la superficie. |
| Utilizzare per |
5/16 |
