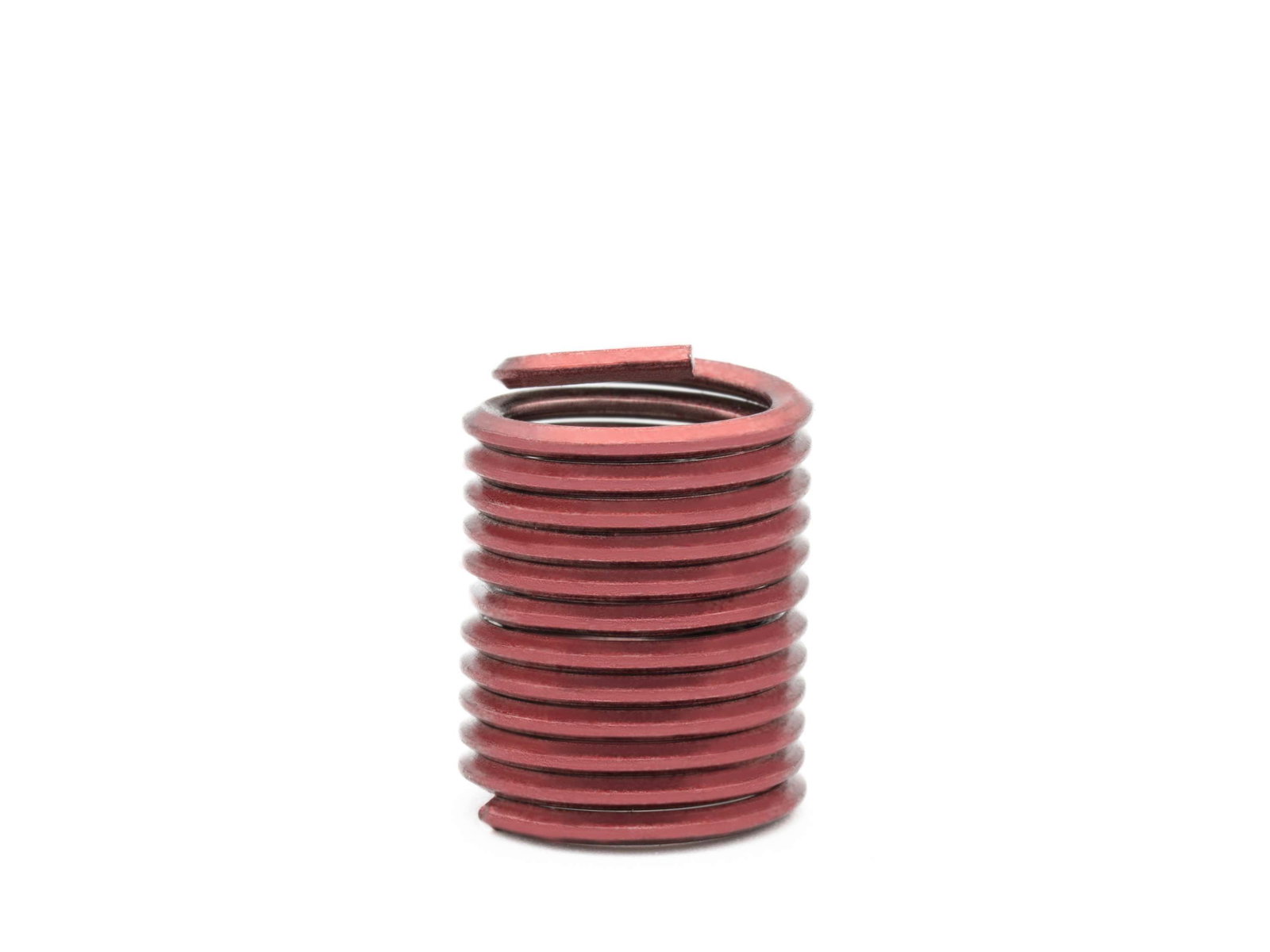

Inserti per filo metallico BaerCoil UNC 5/16 x 18 - 2,0 D (15,88 mm) - presa a vite (bloccaggio della vite) - 100 pz.
116,16 €
Prezzi incl. IVA più costi di spedizione più costi di spedizione
Spedizione gratuita da 39 € (in Germania)
Disponibile
Inserti per filo metallico BaerCoil UNC 5/16 x 18 - 2,0 D (15,88 mm) - presa a vite (bloccaggio della vite) - 100 pz.
Gli inserti per filettatura BaerCoil® garantiscono una connessione di lunga durata e potente e il recupero degli sfridi nella riparazione della filettatura. Gli inserti per filettatura sono precisi e resistenti all'usura e mantengono la vite saldamente in posizione senza dover cambiare l'inserto. Sono ideali per riparare filettature spanate o usurate. Gli inserti filettati sono comunemente utilizzati nei settori automobilistico, elettrico, medico, delle costruzioni leggere e aerospaziale scopi d'impiego.
L'inserto filettato BaerCoil® è la soluzione perfetta per le filettature danneggiate. Per riparare le filettature con gli inserti a filo, la filettatura viene forata e viene tagliata una nuova filettatura STI (inserto a vite) per l'inserto a filo.
Gli inserti filettati BaerCoil® sono essenziali per una trasmissione ottimale della potenza nelle costruzioni leggere. Assicurano che i carichi di lavoro statici e dinamici siano distribuiti in modo equilibrato sui singoli giri di filettatura. Inoltre, la flessibilità degli inserti filettati compensa eventuali errori di passo e di angolo. Gli inserti filettati BaerCoil® non solo fanno risparmiare tempo e denaro, ma sono anche molto più leggeri e compatti delle connessioni a vite tradizionali.
Inserti filettati autobloccanti BaerCoil® | tipo "screw grip " - Tutti i vantaggi in sintesi
Con gli inserti filettati autobloccanti "screw grip", la tua costruzione rimane stabile, indipendentemente da urti, vibrazioni costanti o movimenti. Gli inserti filettati autobloccanti BaerCoil® completano le proprietà della connessione a "scorrimento libero" e hanno un effetto di serraggio sui fianchi della vite avvitata grazie alla loro forma poligonale. A questo scopo, utilizza solo viti di classe di resistenza superiore, in quanto si crea una connessione di attrito elasticamente resiliente. Le coppie di serraggio sono paragonabili alle specifiche della DIN 267 Parte 15 e della ISO 2320. Si prega di notare che per gli inserti a vite sono necessari strumenti di inserimento speciali con diametri ridotti.
Gli inserti filettati BaerCoil® possono essere accorciati, se necessario, in base alla lunghezza richiesta, con una fresa laterale o simili. Va notato che gli inserti filettati con bloccaggio a vite hanno un avvolgimento poligonale circa al centro dell'inserto. Questo non deve essere rimosso durante l'accorciamento per mantenere l'effetto di bloccaggio della vite.
Dimensioni
| Diametro |
5/16 |
|---|---|
| Dimensione |
UNC 5/16 x 18 |
| Inclinazione |
18 |
| Lunghezza |
2,0 D |
| T (Lunghezza a installazione avvenuta) |
15,88 mm |
| Calcolo della lunghezza della filettatura |
2.0 D significa 2 volte il diametro: 2 volte 7,94 mm=15,88 mm Il diametro nominale di UNC 5/16 è di circa 7,94 mm |
Caratteristiche
| Direzione |
A destra |
|---|---|
| Filettatura standard |
UNC: filettatura unificata nazionale americana a passo grosso secondo ANSI B1.1 |
| Gruppo di prodotti |
Inserti in filo metallico |
| Materiale |
Acciaio inox V2A (AISI 304, X5CrNi18-10, codice materiale: 1.4301) |
| Resistenza alla trazione a temperatura ambiente |
>1400 N/mm² |
| Tipo |
impugnatura a vite (bloccaggio a vite) |
| Tipo di prodotto |
Inserti a filo BaerCoil |
| Resistenza alla temperatura |
315°C a lungo termine 425°C a breve termine |
Applicazioni
Tutti i normali utilizzi per la riparazione e il rinforzo dei filetti
Disegno tecnico
| B (profondità della filettatura con smusso) |
0,819 '' |
|---|---|
| D (profondità minima del foro centrale, senza punta) |
0,875 '' |
| Diametro |
5/16 |
| F (diametro esterno min. - max. prima dell'installazione) |
0,377 '' - 0,400 '' |
| Lunghezza |
2,0 D |
| T (Lunghezza a installazione avvenuta) |
15,88 mm |
| P (profondità) |
L'inserto filettato deve essere posizionato a 1/4 - 1/2 giro sotto la superficie. |
