Kit di riparazione della filettatura BaerCoil M 10 x 1,25 (bloccaggio della vite)

46,86 €

Prezzi incl. IVA più costi di spedizione più costi di spedizione

Spedizione gratuita da 39 € (in Germania)

Disponibile

#

#
#

#
#

#

Creare un'offerta in formato PDF

Crea un'offerta in formato PDF per questo articolo Suggerimento: aggiungi più articoli al carrello e richiedi l'offerta. Gli utenti registrati riceveranno un'offerta personalizzata.

Codice prod BS4015

EAN 4058462019814

Kit di riparazione della filettatura BaerCoil M 10 x 1,25 (bloccaggio della vite)

Con questo set di riparazione filetti BaerCoil® è possibile riparare filetti a foro passante e a foro cieco in MF 10 x 1,25 mantenendo una filettatura di bloccaggio.

Gli inserti per filettatura BaerCoil® sono la soluzione migliore per tutte le tue esigenze di riparazione di filettature! Grazie a questi inserti potrai realizzare connessioni resistenti e durevoli. Con gli inserti eviti gli sprechi nei tuoi componenti e puoi riciclarli. Gli inserti sono precisi e resistenti all'usura: la tua vite rimarrà saldamente in posizione senza che l'inserto si sfili.

L'inserto per filettatura BaerCoil® è la soluzione perfetta per le filettature danneggiate senza modificare il diametro nominale. Per la riparazione della filettatura con inserti filettati, la filettatura viene forata e viene tagliata una nuova filettatura STI (inserto filettato) per l'inserto filettato. Questo filetto viene spesso chiamato anche filetto STI (STI=Screw Thread Insert). Poi l'inserto filettato BaerCoil® viene avvitato nel vecchio filetto e quindi i pezzi vengono riavvitati. Con gli inserti per filettatura BaerCoil®, la filettatura prodotta è molto più stabile di quella originale.

I nostri inserti per filettatura assicurano che i carichi di lavoro statici e dinamici siano distribuiti in modo uniforme sui singoli giri della filettatura. Inoltre, la flessibilità degli inserti per filettatura compensa eventuali errori di passo e angolari, in modo da ottenere una trasmissione ottimale della forza dal bullone alla filettatura del dado. Soprattutto nelle costruzioni leggere, gli inserti filettati BaerCoil® aiutano a risparmiare materiale di supporto e a utilizzare connessioni a vite più piccole o più corte. Sono già un componente importante nella costruzione di aerei e veicoli. Permettono di risparmiare materiale e contribuiscono alla conservazione delle risorse.

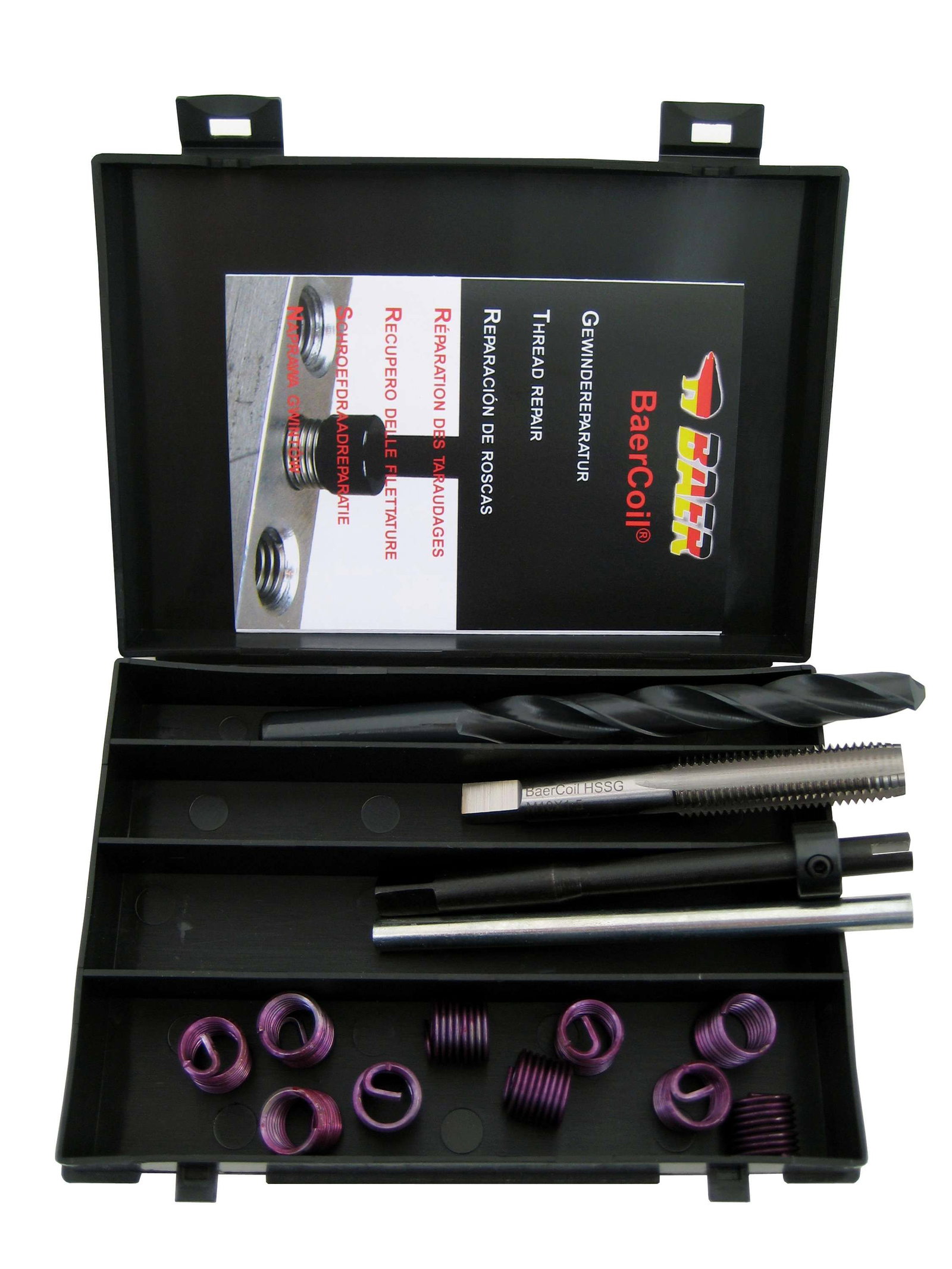

Per le riparazioni direttamente sulla filettatura, questo kit di riparazione della filettatura contiene diversi strumenti ausiliari, come la punta da trapano, il rubinetto manuale con sovradimensionamento per la filettatura dell'inserto, l'utensile per l'inserimento, il rompi-tangente e gli inserti per filettatura in acciaio inox.

Con gli inserti filettati autobloccanti "screw grip", la tua costruzione rimane stabile, indipendentemente da urti, vibrazioni costanti o movimenti. Gli inserti filettati autobloccanti BaerCoil® completano le proprietà della connessione "a flusso libero" e hanno un effetto di serraggio sui fianchi della vite avvitata grazie alla loro forma poligonale. A questo scopo, utilizza solo viti di classe di resistenza superiore, in quanto si crea una connessione con attrito elasticamente resiliente. Le coppie di serraggio sono paragonabili alle specifiche della DIN 267 Parte 15 e della ISO 2320. Si prega di notare che per gli inserti a vite sono necessari strumenti di inserimento speciali con diametri ridotti.

BaerCoil® Inserti filettati autobloccanti | Tipo "screw grip " - Tutti i vantaggi in sintesi

Con gli inserti filettati autobloccanti "screw grip", la tua costruzione rimane stabile, indipendentemente da urti, vibrazioni costanti o movimenti. Gli inserti filettati autobloccanti BaerCoil® completano le proprietà della connessione "free running" e hanno un effetto di serraggio sui fianchi della vite avvitata grazie alla loro forma poligonale. A questo scopo, utilizza solo viti di classe di resistenza superiore, in quanto si crea una connessione di attrito elasticamente resiliente. Le coppie di serraggio sono paragonabili alle specifiche della DIN 267 Parte 15 e della ISO 2320. Tieni presente che per gli inserti a vite sono necessari strumenti di inserimento speciali con diametri ridotti.

Gli inserti filettati BaerCoil® possono essere accorciati, se necessario, in base alla lunghezza richiesta, con una fresa laterale o simili. Si noti che gli inserti filettati con bloccaggio a vite presentano un avvolgimento poligonale circa al centro dell'inserto. Questo non deve essere rimosso durante l'accorciamento per mantenere l'effetto di bloccaggio della vite.

Dimensioni

Diametro	10
Dimensione	MF 10 x 1,25
Inclinazione	1,25
Lunghezza	1,5 D
T (Lunghezza a installazione avvenuta)	15 mm
Calcolo della lunghezza della filettatura	1.5 D significa 1,5 volte il diametro: 1,5 volte 10 mm=15 mm Il diametro nominale per MF 10 è 10 mm

Caratteristiche

Direzione	A destra
Filettatura standard	MF: Filettatura metrica fine ISO secondo DIN 13
Gruppo di prodotti	Inserti per filettatura - kit di riparazione
Materiale	Acciaio inox V2A (AISI 304, X5CrNi18-10, codice materiale: 1.4301)
Resistenza alla trazione a temperatura ambiente	>1400 N/mm²
Tipo	impugnatura a vite (bloccaggio a vite)
Tipo di prodotto	Kit di riparazione per filetti BaerCoil
Tolleranza	ISO2/6H
Resistenza alla temperatura	315°C a lungo termine 425°C a breve termine

Applicazioni

Tutti i normali scopi d'impiego per la riparazione delle filettature e per il rinforzo delle filettature di foro cieco. Grazie alle proprietà di bloccaggio della vite degli inserti, il kit di riparazione è particolarmente indicato per scopi d'impiego i casi in cui la vite non deve allentarsi in caso di urti e vibrazioni.

Disegno tecnico

B (profondità della filettatura con smusso)	19,38 mm
D (profondità minima del foro centrale, senza punta)	20,63 mm
Diametro	10
F (diametro esterno min. - max. prima dell'installazione)	11,45 mm - 12,65 mm
Lunghezza	1,5 D
T (Lunghezza a installazione avvenuta)	15 mm
P (profondità)	L'inserto filettato deve essere posizionato a 1/4 - 1/2 giro sotto la superficie.

Contenuti

1 x 161103: BaerCoil HSS punta elicoidale 10,30 mm
1 x B3016-1: rubinetto BaerCoil HSSG a taglio singolo M 10 x 1,25 EG
1 x EBW10: Attrezzo di installazione BaerCoil M 10 x 1,25
1 x BZ010: Rompitratta BaerCoil M 10 x 1,25
10 x B6101-15: Inserti filettati BaerCoil M 10 x 1,25 - lunghezza: 1,5 D - tipo: "screw grip" - materiale: A2 (1.4301) - tolleranza ISO 2 (6H)
