Kit di riparazione della filettatura BaerCoil M 16 x 1,5 per fori ciechi
130,06 €
Prezzi incl. IVA più costi di spedizione più costi di spedizione
Spedizione gratuita da 39 € (in Germania)
Disponibile
Kit di riparazione della filettatura BaerCoil M 16 x 1,5 per fori ciechi
Con questo set di riparazione filetti BaerCoil® è possibile riparare i filetti foro cieco in MF 16 x 1,5.
Gli inserti per filettature BaerCoil® sono la soluzione migliore per tutte le tue esigenze di riparazione delle filettature! Grazie a questi inserti potrai realizzare connessioni resistenti e durevoli. Con gli inserti eviti gli scarti nei tuoi componenti e puoi riciclarli. Gli inserti sono precisi e resistenti all'usura: la tua vite rimarrà saldamente in posizione senza che l'inserto si sfili.
L'inserto per filettatura BaerCoil® è la soluzione perfetta per le filettature danneggiate senza modificare il diametro nominale. Per la riparazione della filettatura con inserti filettati, la filettatura viene forata e viene tagliata una nuova filettatura STI (inserto filettato) per l'inserto filettato. Questo filetto viene spesso chiamato anche filetto STI (STI=Screw Thread Insert). Poi l'inserto filettato BaerCoil® viene avvitato nel vecchio filetto e quindi i pezzi vengono riavvitati. Con gli inserti per filettatura BaerCoil®, la filettatura prodotta è molto più stabile di quella originale.
I nostri inserti per filettatura assicurano che i carichi di lavoro statici e dinamici siano distribuiti in modo uniforme sui singoli giri della filettatura. Inoltre, la flessibilità degli inserti per filettatura compensa eventuali errori di passo e angolari, in modo da ottenere una trasmissione ottimale della forza dal bullone alla filettatura del dado. Soprattutto nelle costruzioni leggere, gli inserti filettati BaerCoil® aiutano a risparmiare materiale di supporto e a utilizzare connessioni a vite più piccole o più corte. Sono già un componente importante nella costruzione di aerei e veicoli. Permettono di risparmiare materiale e contribuiscono alla conservazione delle risorse.
Per le riparazioni direttamente sulla filettatura, questo kit di riparazione della filettatura contiene diversi strumenti ausiliari, come lo svasatore conico, il rubinetto per macchina foro cieco con sovradimensionamento per filettature a inserto, l'utensile di inserimento e gli inserti per filettatura a filo in acciaio inox. Questo set di riparazione filetti " foro cieco" contiene 10 inserti filettati di lunghezza 1,5xdiametro (equivalente a 24 mm una volta installati) e un rubinetto a macchina con scanalature a spirale che spostano il truciolo verso l'alto fuori dal foro quando viene utilizzata la filettatura.
Questo set non include la punta da trapano e il rompi-tangente. Per praticare il foro centrale, è necessaria una punta da 16,50 mm. Il tenone può essere rotto con l'utensile di installazione. Per farlo, tira indietro l'utensile di installazione dopo l'installazione e ruotalo di 90° in modo che si appoggi sul tenone. Quindi colpisci brevemente l'utensile sul retro.
Gli inserti filettati BaerCoil® possono essere accorciati, se necessario, alla lunghezza richiesta con una fresa laterale o simili.
Dimensioni
| Diametro |
16 |
|---|---|
| Dimensione |
MF 16 x 1,5 |
| Inclinazione |
1,5 |
| Lunghezza |
1,5 D |
| T (Lunghezza a installazione avvenuta) |
24 mm |
| Calcolo della lunghezza della filettatura |
1.5 D significa 1,5 volte il diametro: 1,5 volte 16 mm=24 mm
Il diametro nominale per MF 16 è 16 mm |
Caratteristiche
| Direzione |
A destra |
|---|---|
| Filettatura standard |
MF: Filettatura metrica fine ISO secondo DIN 13 |
| Gruppo di prodotti |
Inserti per filettatura - kit di riparazione |
| Materiale |
Acciaio inox V2A (AISI 304, X5CrNi18-10, codice materiale: 1.4301) |
| Resistenza alla trazione a temperatura ambiente |
>1400 N/mm² |
| Tipo |
a flusso libero |
| Tipo di prodotto |
Kit di riparazione per filetti BaerCoil |
| Tolleranza |
ISO2/6H |
| Resistenza alla temperatura |
315°C a lungo termine 425°C a breve termine |
Applicazioni
Tutti gli usi normali per la riparazione di filetti e per il rinforzo di filetti foro cieco. A causa del rubinetto a spirale, il set di riparazione è adatto solo per i fori ciechi.
Disegno tecnico
| B (profondità della filettatura con smusso) |
29,25 mm |
|---|---|
| D (profondità minima del foro centrale, senza punta) |
30,75 mm |
| Diametro |
16 |
| F (diametro esterno min. - max. prima dell'installazione) |
17,75 mm - 19,60 mm |
| Lunghezza |
1,5 D |
| T (Lunghezza a installazione avvenuta) |
24 mm |
| P (profondità) |
L'inserto filettato deve essere posizionato a 1/4 - 1/2 giro sotto la superficie. |

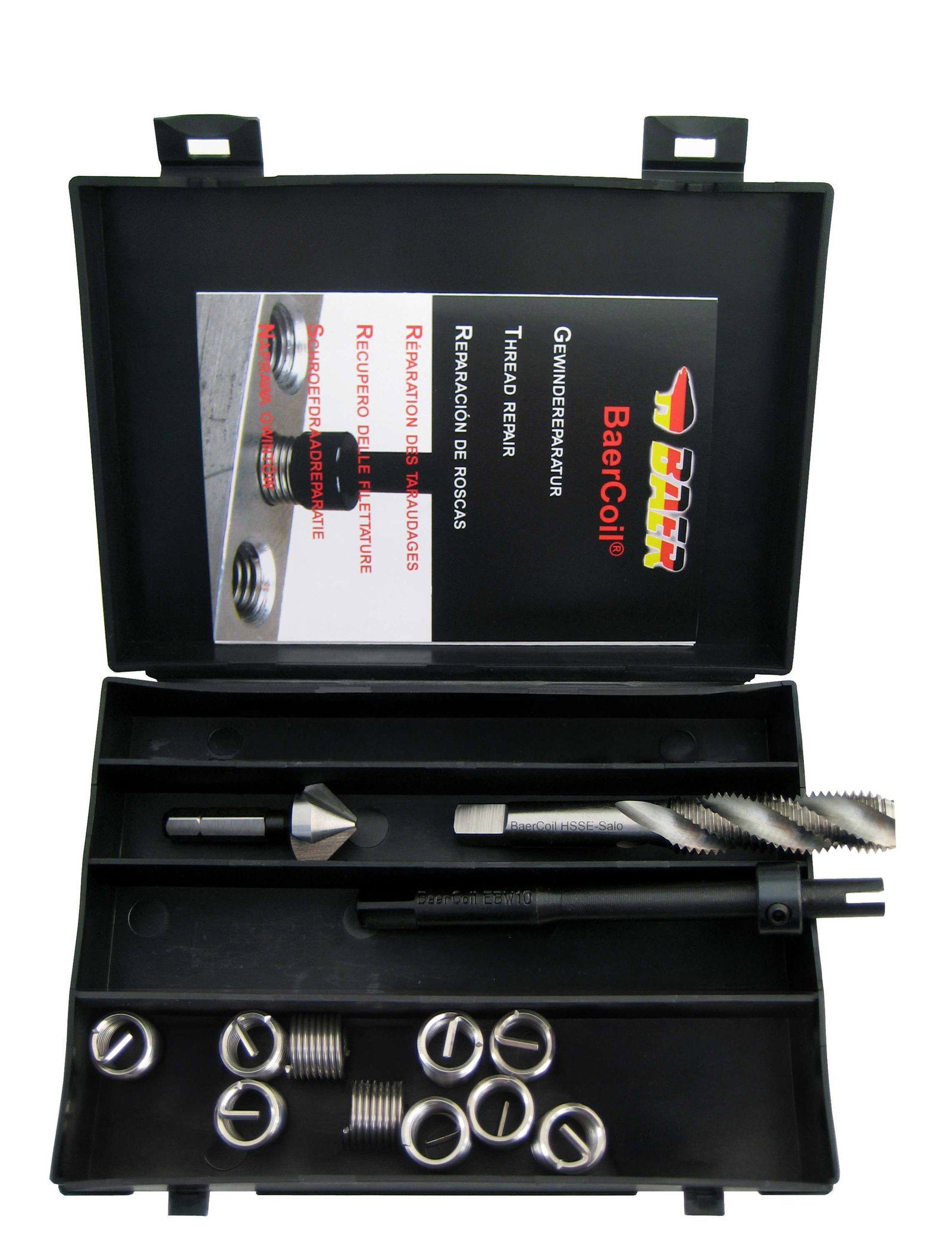

Contenuti
- 1 x B9403: BaerCoil HSSG 90° punta svasata 16,5 mm
- 1 x B3734: rubinetto BaerCoil HSSE M 16 x 1,5 EG - ECO per fori ciechi
- 1 x EBW14: utensile di installazione BaerCoil M 16 x 1,5
- 10 x B7235-15: Inserti filettati BaerCoil M 16 x 1,5 - lunghezza: 1,5 D - tipo: "free running" - materiale: A2 (1.4301) - tolleranza ISO 2 (6H)
