Kit di riparazione della filettatura BaerCoil M 18 x 2,5 (bloccaggio della vite)
141,34 €
Prezzi incl. IVA più costi di spedizione più costi di spedizione
Spedizione gratuita da 39 € (in Germania)
Disponibile
Kit di riparazione della filettatura BaerCoil M 18 x 2,5 (bloccaggio della vite)
Con questo set per la riparazione di filettature BaerCoil® è possibile riparare filettature a foro passante e a foro cieco in M 18 x 2,5 mantenendo una filettatura di bloccaggio.
Gli inserti filettati BaerCoil® sono la soluzione migliore per tutte le tue esigenze di riparazione delle filettature! Grazie a questi inserti potrai realizzare connessioni resistenti e durevoli. Con gli inserti eviti gli sprechi nei tuoi componenti e puoi riciclarli. Gli inserti sono precisi e resistenti all'usura: la tua vite rimarrà saldamente in posizione senza che l'inserto si sfili.
L'inserto per filettature BaerCoil® è la soluzione perfetta per le filettature danneggiate senza modificare il diametro nominale. Per la riparazione della filettatura con inserti in filo metallico, la filettatura viene forata e viene tagliata una nuova filettatura STI (inserto in filo metallico) per l'inserto in filo metallico. Questo filetto viene spesso chiamato anche filetto STI (STI=Screw Thread Insert). Poi l'inserto filettato BaerCoil® viene avvitato nel vecchio filetto e quindi i pezzi vengono riavvitati. Con gli inserti per filettatura BaerCoil®, la filettatura prodotta è molto più stabile di quella originale.
I nostri inserti per filettatura garantiscono che i carichi di lavoro statici e dinamici siano distribuiti in modo uniforme sui singoli giri della filettatura. Inoltre, la flessibilità degli inserti per filettatura compensa eventuali errori di passo e angolari, in modo da ottenere una trasmissione ottimale della forza dal bullone alla filettatura del dado. Soprattutto nelle costruzioni leggere, gli inserti filettati BaerCoil® aiutano a risparmiare materiale di supporto e a utilizzare connessioni a vite più piccole o più corte. Sono già un componente importante nella costruzione di aerei e veicoli. Consentono un notevole risparmio di materiale e contribuiscono alla conservazione delle risorse.
Per le riparazioni direttamente sulla filettatura, questo kit di riparazione della filettatura contiene diversi strumenti ausiliari, come il rubinetto manuale con sovradimensionamento per filettature a inserto, l'utensile per l'inserimento e gli inserti per filettatura a filo in acciaio inox.
Questo set non include la punta per trapano a torsione e il rompi-tangente. Per praticare il foro centrale, è comunque necessaria una punta da 18,50 mm. Il tenone può essere rotto con l'utensile di installazione. Per farlo, tira indietro l'utensile di installazione dopo l'installazione e ruotalo di 90° in modo che si appoggi sul tenone. Poi colpisci brevemente l'utensile sul retro.
Con gli
inserti filettati
autobloccanti "screw grip
", la tua costruzione rimarrà stabile, indipendentemente da urti, vibrazioni costanti o movimenti. Gli inserti filettati autobloccanti BaerCoil® completano le proprietà della connessione "a flusso libero" e hanno un effetto di serraggio sui fianchi della vite avvitata grazie alla loro forma poligonale. A questo scopo, utilizza solo viti di classe di resistenza superiore, in quanto si crea una connessione con attrito elasticamente resistente.
Lecoppie di
serraggiosono paragonabili alle specifiche della DIN 267 Parte 15 e della ISO 2320. Si prega di notare che per gli inserti a vite sono necessari strumenti di inserimento speciali con diametri ridotti
BaerCoil® inserti filettati con bloccaggio a vite | Tipo "screw grip
"Tutti i vantaggi in un colpo d'occhio
Con gli inserti filettati autobloccanti "screw grip", la tua costruzione rimane stabile, indipendentemente dal fatto che sia soggetta a urti, vibrazioni costanti o movimenti. Gli inserti filettati autobloccanti BaerCoil® completano le proprietà della connessione "a flusso libero" e hanno un effetto di serraggio sui fianchi della vite avvitata grazie ai loro avvolgimenti a forma poligonale. A questo scopo, utilizza solo viti di classe di resistenza superiore, in quanto si crea una connessione con attrito elasticamente resistente.
Lecoppie di
serraggiosono paragonabili alle specifiche della DIN 267 Parte 15 e della ISO 2320. Si prega di notare che per gli inserti a vite sono necessari speciali strumenti di inserimento con diametro ridotto.È
necessaria una punta da 18,5 mm. È possibile rompere il raccordo con l'utensile di installazione. Per farlo, tira indietro l'utensile di installazione dopo l'installazione e ruotalo di 90° in modo che si appoggi sul raccordo. Quindi colpisci brevemente l'utensile sul retro.Gli inserti filettati BaerCoil possono essere accorciati con una fresa laterale o simili, se necessario, in base alla lunghezza richiesta. Nota che gli inserti filettati con bloccaggio a vite hanno un avvolgimento poligonale al centro dell'inserto. Questo non deve essere rimosso durante l'accorciamento per mantenere l'effetto di bloccaggio della vite.®
Dimensioni
| Diametro |
18 |
|---|---|
| Dimensione |
M 18 x 2,5 |
| Inclinazione |
2,5 |
| Lunghezza |
1,5 D |
| T (Lunghezza a installazione avvenuta) |
27 mm |
| Calcolo della lunghezza della filettatura |
1.5 D significa 1,5 volte il diametro: 1,5 volte 18 mm=27 mm
Il diametro nominale per M 18 è 18 mm |
Caratteristiche
| Direzione |
A destra |
|---|---|
| Filettatura standard |
M: filettatura metrica standard ISO secondo DIN 13 |
| Gruppo di prodotti |
Inserti per filettatura - kit di riparazione |
| Materiale |
Acciaio inox V2A (AISI 304, X5CrNi18-10, codice materiale: 1.4301) |
| Resistenza alla trazione a temperatura ambiente |
>1400 N/mm² |
| Tipo |
impugnatura a vite (bloccaggio a vite) |
| Tipo di prodotto |
Kit di riparazione per filetti BaerCoil |
| Tolleranza |
ISO2/6H |
| Resistenza alla temperatura |
315°C a lungo termine 425°C a breve termine |
Applicazioni
Tutti i normali scopi d'impiego per la riparazione delle filettature e per il rinforzo delle filettature di foro cieco. Grazie alle proprietà di bloccaggio della vite degli inserti, il kit di riparazione è particolarmente indicato per scopi d'impiego i casi in cui la vite non deve allentarsi in caso di urti e vibrazioni.
Disegno tecnico
| B (profondità della filettatura con smusso) |
35,75 mm |
|---|---|
| D (profondità minima del foro centrale, senza punta) |
38,25 mm |
| Diametro |
18 |
| F (diametro esterno min. - max. prima dell'installazione) |
20,86 mm - 22,00 mm |
| Lunghezza |
1,5 D |
| T (Lunghezza a installazione avvenuta) |
27 mm |
| P (profondità) |
L'inserto filettato deve essere posizionato a 1/4 - 1/2 giro sotto la superficie. |

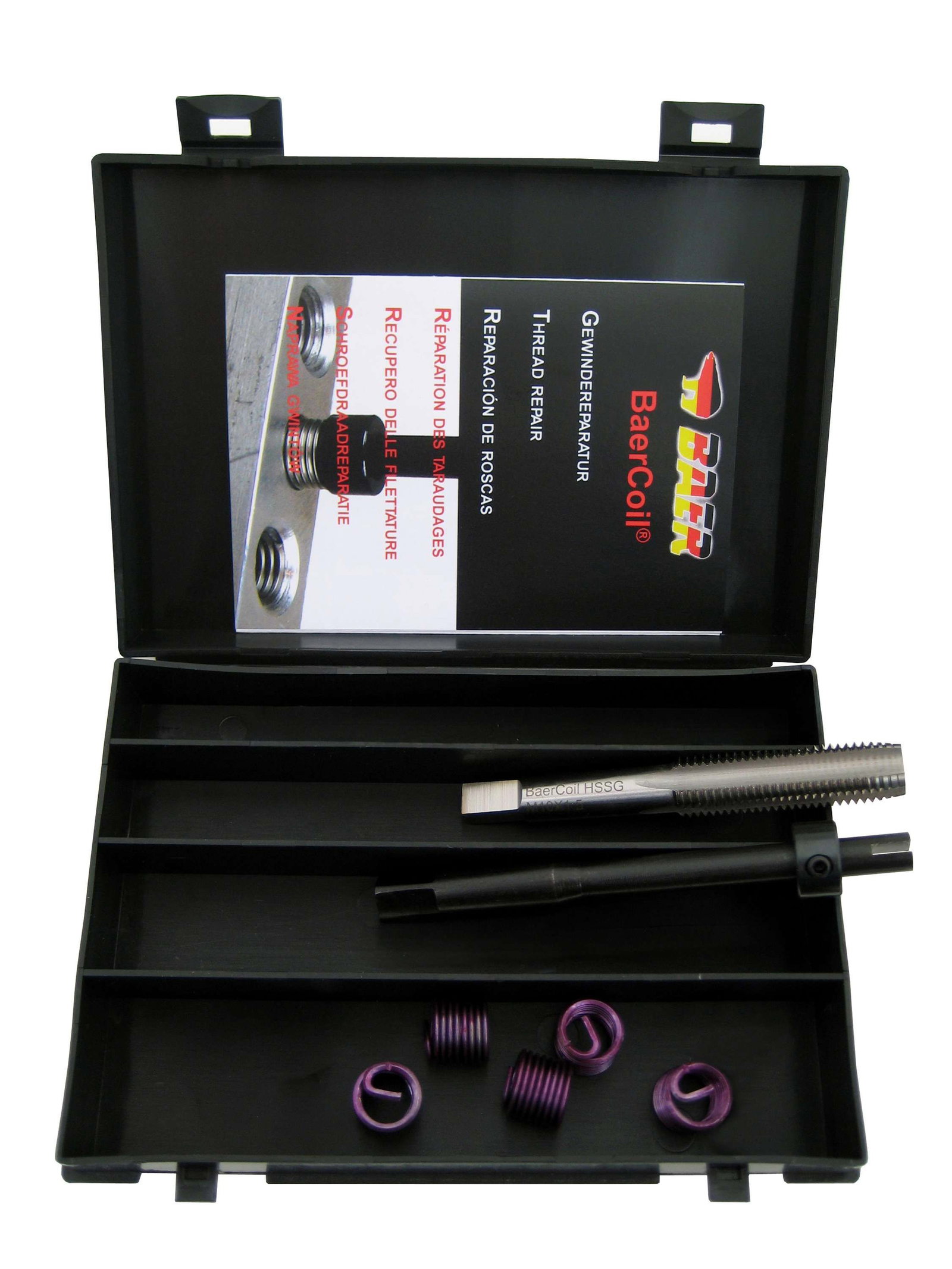

Contenuti
- 1 x B3035-1: rubinetto BaerCoil HSSG a taglio singolo M 18 x 2,5 EG
- 1 x EBW18: attrezzo di installazione BaerCoil M 18 x 2,5
- 5 x B6119-15: Inserti filettati BaerCoil M 18 x 2,5 - lunghezza: 1,5 D - tipo: "screw grip" - materiale: A2 (1.4301) - tolleranza ISO 2 (6H)
