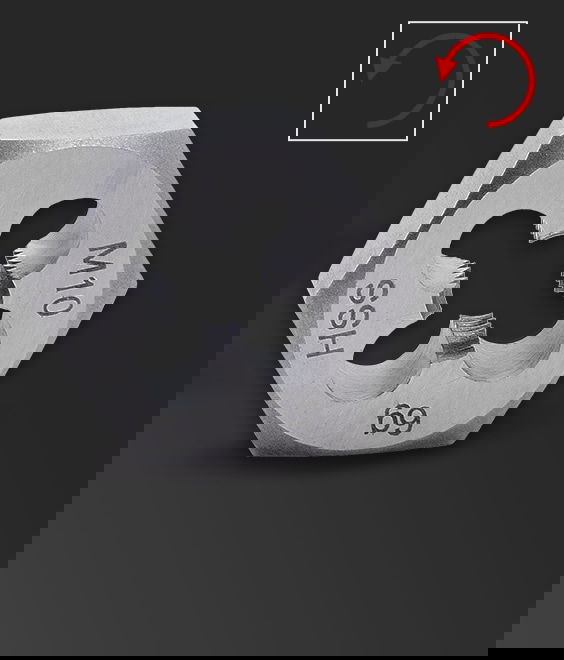

Filiere esagonali per filettature metriche secondo DIN 13

Maschietto di formatura - Produrre filetti senza trucioli

La filettatura non è l'unico modo per produrre un filetto. A seconda del materiale utilizzato e del campo di applicazione, lo strumento di lavoro più adatto può essere il maschietto formatore, noto anche come maschietto senza truciolo. Puoi usarlo per produrre una filettatura interna particolarmente robusta con un processo senza trucioli. Ma prima di acquistare un maschietto formatore, devi familiarizzare con questi strumenti. Anche se i maschi di formatura e i maschi a vite sono simili, non sono la stessa cosa. Anche se i maschi a macchina sono simili, sono due strumenti completamente diversi con processi diversi.

Maschio per formatura vs. maschio a vite - Quali sono le differenze?

A prima vista, il funzionamento dei maschi per formatura e dei maschi a vite sembra simile: si prepara il foro centrale, si avvita l'utensile e si ottiene la filettatura desiderata. Ma le apparenze ingannano, perché a livello molecolare si tratta di due processi molto diversi. Mentre con la filettatura le fibre del materiale vengono tagliate, con la filettatura rimangono intatte e vengono semplicemente compresse. Questo garantisce una resistenza particolarmente elevata del materiale e una superficie liscia.

I due strumenti differiscono anche dal punto di vista visivo. Trattandosi di un processo che non prevede il taglio, il maschio formatore non ha bisogno di scanalature attraverso le quali i trucioli possano uscire dal foro. Tuttavia, alcuni modelli presentano scanalature per l'olio che servono a distribuire meglio il lubrificante. Inoltre, il profilo del maschio è poligonale anziché rotondo. Tra l'altro, i filetti finiti differiscono anche nell'aspetto. Questo perché sulle punte del filetto prodotto dal maschiatore si formano delle piccole e caratteristiche tasche di formatura.

Come funziona un maschio di formatura?

Un maschietto formatore crea una filettatura interna deformando il materiale invece di rimuoverlo. Questo processo è chiamato anche formatura a freddo perché avviene al di sotto della temperatura di ricristallizzazione del materiale. Questo è importante perché la ricristallizzazione rimuove le irregolarità del reticolo cristallino di un metallo (note anche come difetti del reticolo), riducendo la resistenza del materiale. La formatura a freddo, invece, ha l'effetto opposto: aumenta la resistenza del materiale. E questo è in definitiva un fattore decisivo per la stabilità di un filo.

Prima di poter lavorare con il maschio di formatura, devi praticare un foro centrale. Rispetto al taglio del filetto, le dimensioni dei fori sono maggiori perché il materiale è un po' più elastico. Questo fatto deve essere compensato da un diametro maggiore. Puoi calcolarlo con la formula Dk=D - (0,5 x P) + 0,05, dove Dk è il diametro del foro centrale, D è il diametro del filetto e P è il passo. In alternativa, è sufficiente leggere il valore corretto da una tabella. Tieni presente, tuttavia, che questi valori sono da intendersi solo come una guida. A seconda delle proprietà del materiale, le dimensioni effettive richieste potrebbero essere diverse.

Una volta determinato il diametro corretto e preforato il foro centrale, si utilizza il maschio di formatura. Per creare la filettatura, gira il maschio senza fili nel foro centrale preparato. Il cono di partenza sulla punta dell'utensile facilita questo processo. Le punte del filetto premono sul materiale, che viene così spinto nelle fessure del filetto. Questo spostamento e la contemporanea compressione del materiale formano il filetto. Attenzione, in questo caso possono verificarsi forze di attrito elevate! Devi quindi assicurarti che la lubrificazione sia sufficiente. Infine, imposta la macchina in rotazione antioraria e gira il maschio di formatura per far uscire il filetto finito.

Quando si usa il maschio di formatura? La filettatura è il modo più veloce per realizzare filettature interne

A causa delle particolari caratteristiche del processo, il campo di applicazione del maschiatore è limitato. Per questo motivo, prima di acquistare un maschiatore, devi pensare se è lo strumento giusto per la tua applicazione.

Prima di tutto, devi considerare il materiale con cui vuoi lavorare. La formatura a freddo non è possibile con tutti i materiali. I metalli leggeri, il titanio puro, i metalli non ferrosi e gli acciai fino a circa 1200 N/mm² sono molto adatti. Le proprietà del materiale pongono anche dei limiti al passo massimo possibile per la formatura dei maschi: più di 3 mm è difficilmente raggiungibile.

Siccome le coppie necessarie non possono essere raggiunte con l'uso manuale, sono disponibili solo maschi a macchina o a mano. Ciò significa che il maschiatore non è uno strumento adatto al fai-da-te o alle aziende in cui la produzione di filetti non è una delle attività quotidiane. Il processo richiede inoltre una certa abilità ed esperienza, poiché il diametro di tolleranza del preforo è molto stretto e non è possibile eseguire una nuova maschiatura. Per iniziare a lavorare nel campo della produzione di filati si consigliano quindi altri metodi.

Se i prerequisiti sono soddisfatti, tuttavia, è possibile utilizzare un maschiatore di formatura per produrre filettature molto stabili e di elevata resistenza che presentano anche una qualità superficiale particolarmente elevata. Se utilizzato correttamente, non è possibile tagliare la filettatura con un maschiatore a macchina, né si verificano errori di passo o di angolo di filettatura. Inoltre, si ottiene una velocità di taglio significativamente più elevata rispetto a un maschietto a vite.

Anche la natura senza chip del processo presenta dei vantaggi. Se non ci sono trucioli, non ci sono nemmeno problemi di smaltimento o di pulizia dei fori profondi. Anche l'utensile stesso è sottoposto a minori sollecitazioni a causa del processo di non taglio, il che comporta una maggiore durata dell'utensile e un minor rischio di rotture.

Pilastri di formatura della gamma BAER

Nel nostro negozio online troverai maschi di formatura di diverse dimensioni e standard di filettatura. I maschi di formatura senza scanalature d'olio sono adatti per lavorare con materiali sottili e/o morbidi che non pongono particolari problemi al film di lubrificante. I maschi con scanalature per l'olio, invece, garantiscono una distribuzione particolarmente uniforme del lubrificante e un film di lubrificante intatto e vengono utilizzati per profondità di filettatura maggiori.

Oltre alla versione standard 6HX, la nostra gamma comprende anche maschi di formatura di altre classi di tolleranza. I modelli della classe di tolleranza 6GX sono adatti per connessioni filettate con raccordi larghi. I nostri maschi di formatura della classe di tolleranza 7GX calcolano preventivamente la distorsione grazie al trattamento termico. In questo modo puoi essere sicuro che alla fine il tuo filetto abbia davvero il diametro desiderato.
