Attacco conico con filettatura esterna 1/2'' x 20 UNF | MT 2
11,22 €
Prezzi incl. IVA più costi di spedizione più costi di spedizione
Spedizione gratuita da 39 € (in Germania)
Disponibile
Per questo prodotto è possibile anche la spedizione espressa

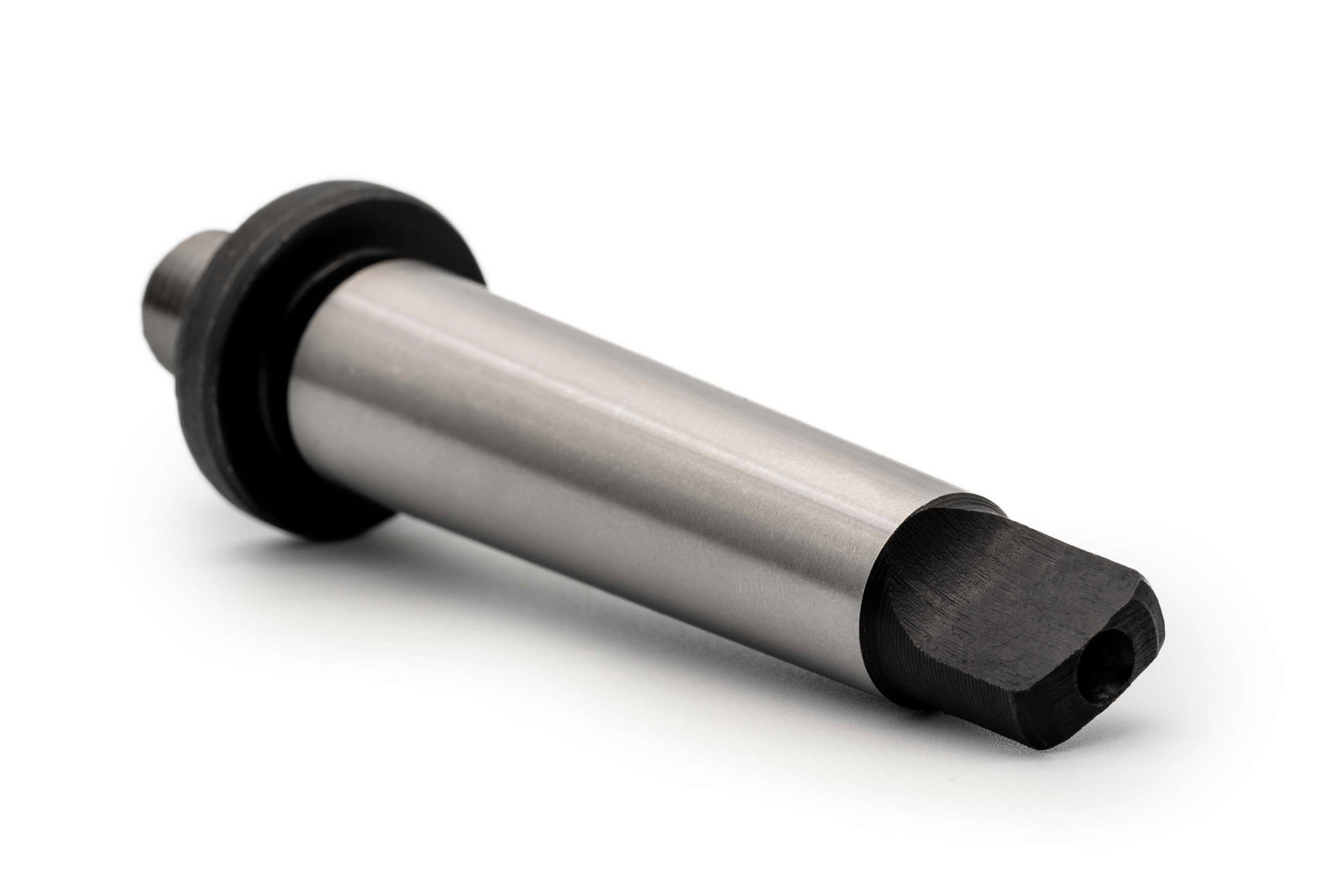

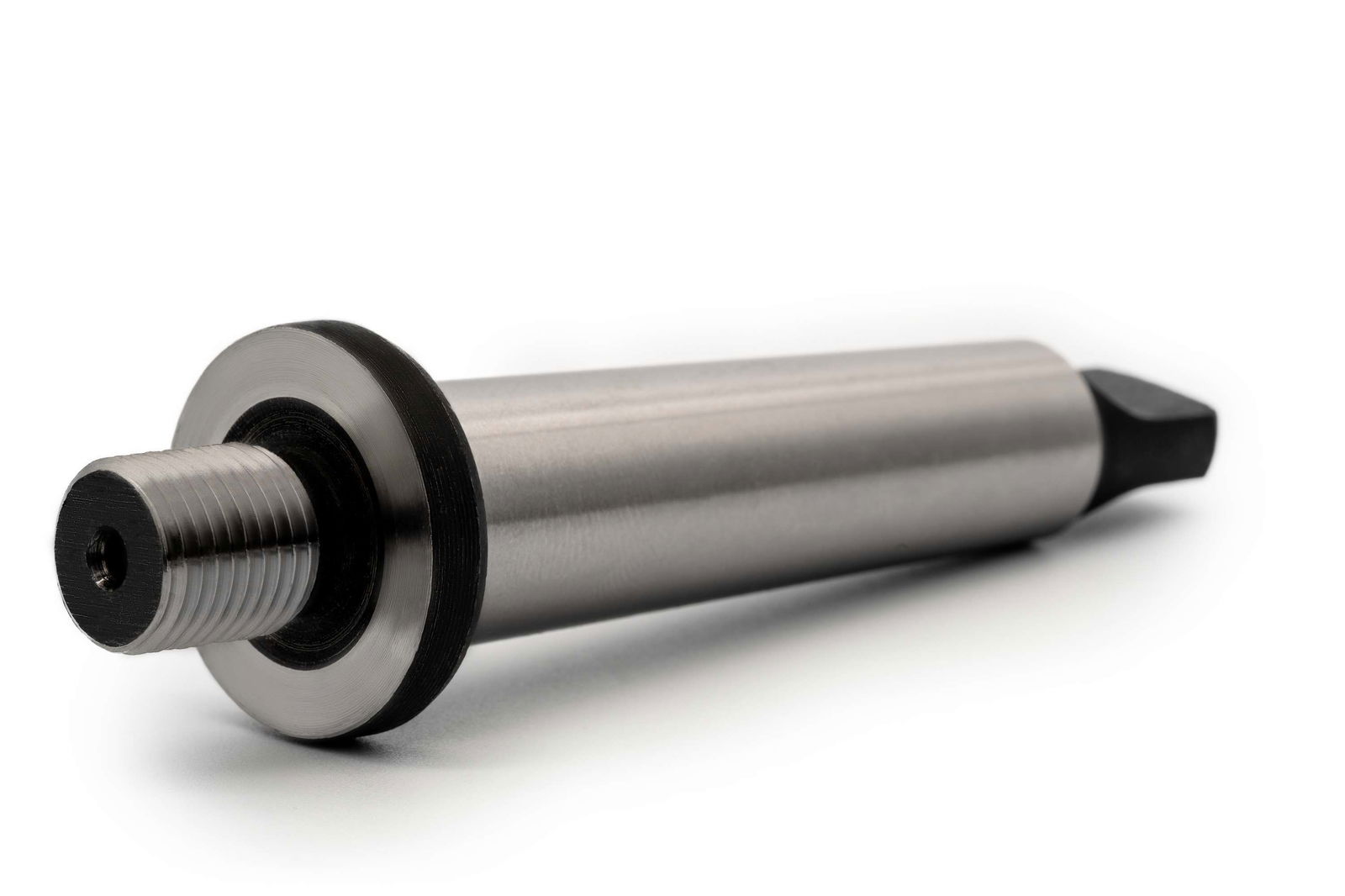

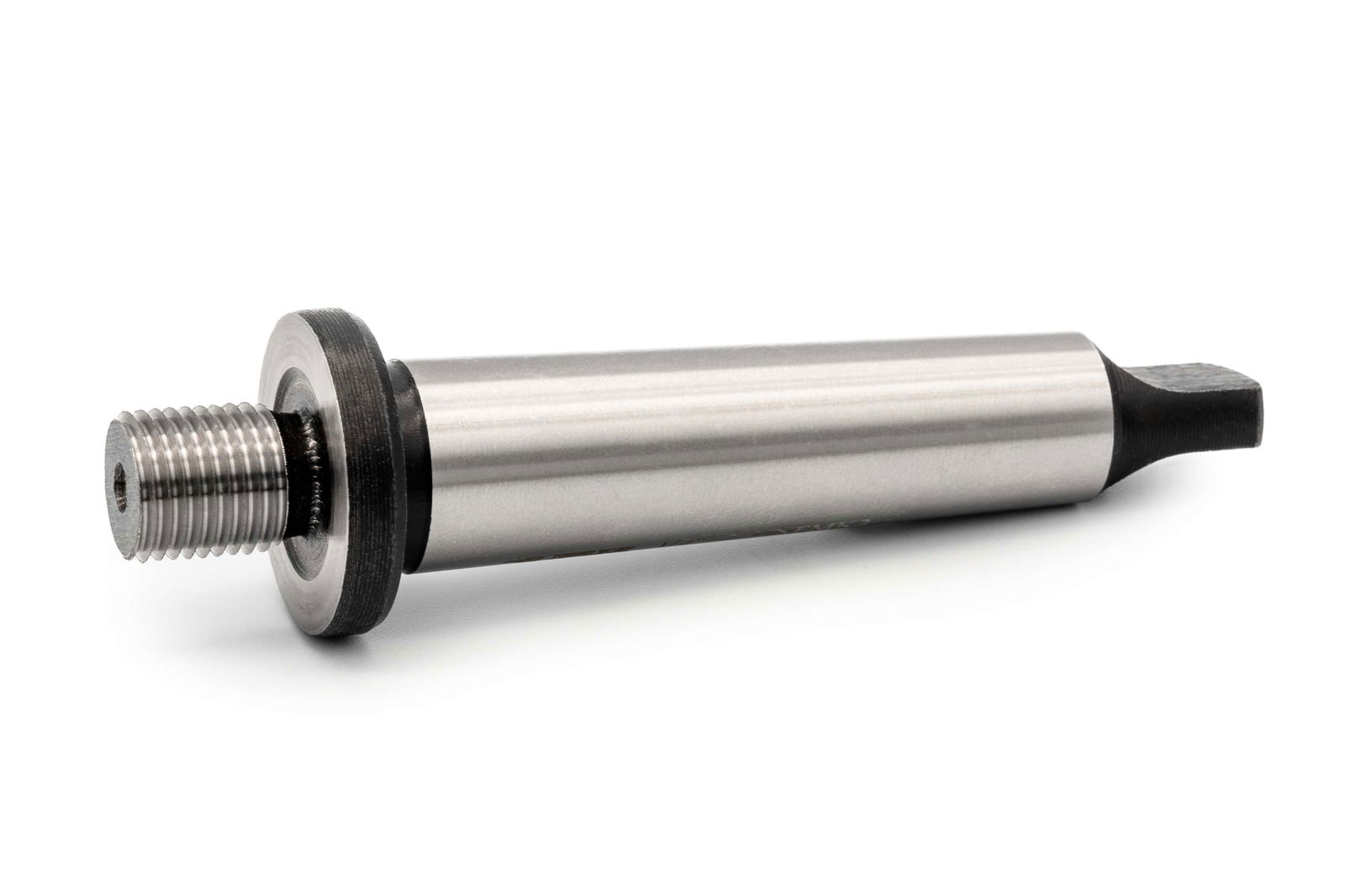

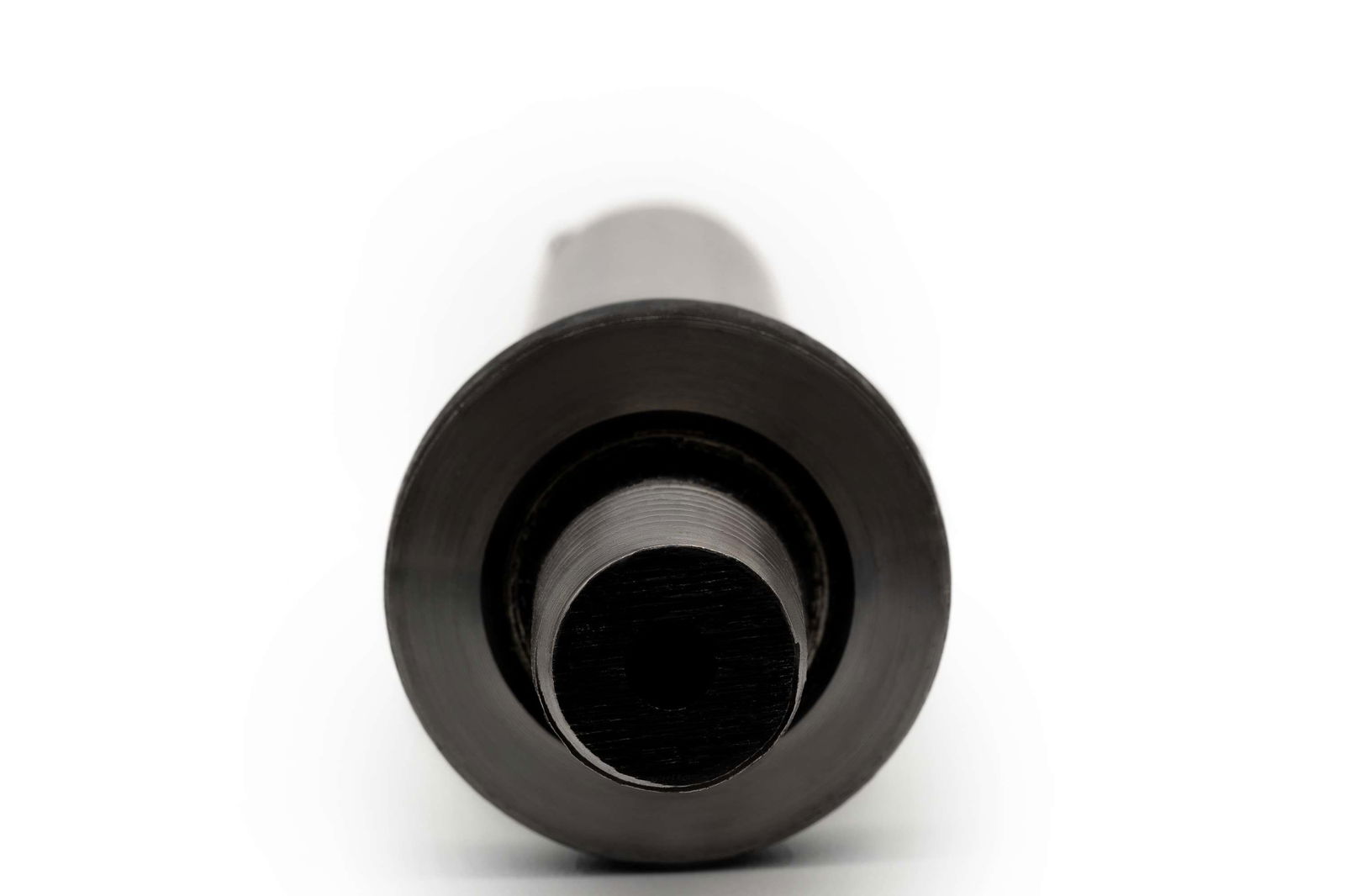

Attacco conico con filettatura esterna 1/2'' x 20 UNF | MT 2
Il perno conico a norma DIN 238 collega il mandrino della macchina con la testa di serraggio dell'utensile (ad esempio il mandrino del trapano). Ha un cono Morse MT2 con codolo piatto (codolo di espulsione), che può essere ripreso dalla macchina (ad es. trapano a colonna) e una filettatura 1/2-20 UNF che può essere avvitata al mandrino del trapano. All'estremità del cono Morse c'è un codolo piatto (codolo di espulsione) (standardizzato secondo la norma DIN 228 parte 1) attraverso il quale il mandrino conico può essere facilmente rimosso dal mandrino senza danneggiare il mandrino della macchina. I nostri mandrini conici sono completamente temprati e rettificati con precisione per consentire un'elevata precisione, resistenza e lunga durata dell'utensile.
I mandrini conici BAER consentono una lavorazione efficiente e precisa dei pezzi grazie al loro collegamento al mandrino e sono indispensabili nell'industria della lavorazione dei metalli.
Dimensioni
| Montaggio della macchina |
MK 2 |
|---|---|
| Porta mandrino per trapano |
UNF 1/2 x 20 |
Caratteristiche
| Gruppo di prodotti |
Mandrino per trapano - Mandrini conici |
|---|---|
| Tabella A |
Tutti in acciaio temprato, rettificati di precisione |
| Tipo di prodotto |
Mandrini conici |
| standard |
DIN 238 |
Applicazioni
Il perno conico è perfetto per il serraggio di alta precisione e centratura di mandrini con attacco filettato UNF da 1/2-20" su trapani a colonna e trapani a colonna. È quindi la scelta ideale per le aziende industriali, le imprese di costruzioni metalliche, i fabbri e gli amanti del fai-da-te.
Istruzioni di sicurezza
| MK0 | MK1 | MK2 | MK3 | MK4 | MK5 | MK6 | |
|---|---|---|---|---|---|---|---|
| ø A in mm | 6,40 | 9,37 | 14,53 | 19,76 | 25,91 | 37,47 | 53,75 |
| ø B in mm | 9,21 | 12,24 | 17,98 | 24,05 | 31,54 | 44,73 | 63,73 |
Attacco conico Morse dimensioni
Con il perno conico BAER hai già fatto la scelta giusta.
Ora devi solo scegliere la giusta dimensione del cono Morse che si adatta alla tua macchina. Misurando la parte più sottile e più spessa del tuo cono Morse, puoi determinare questa dimensione.
Questo perno conico MT 2 ha un diametro di 14,53 mm nel punto più sottile e di 17,98 mm nel punto più spesso. Il perno conico ha un codolo piatto (codolo di espulsione) ed è quindi ideale per l'uso su trapani da banco o trapani a colonna.
Se questa misura non corrisponde, puoi utilizzare la tabella per determinare il cono Morse corretto e richiamare l'articolo corrispondente nel nostro negozio.
