Attacco conico DIN 238 | MT 2 | B 16
50+ Reviews
7,82 €
Prezzi incl. IVA più costi di spedizione più costi di spedizione
Spedizione gratuita da 39 € (in Germania)
Disponibile

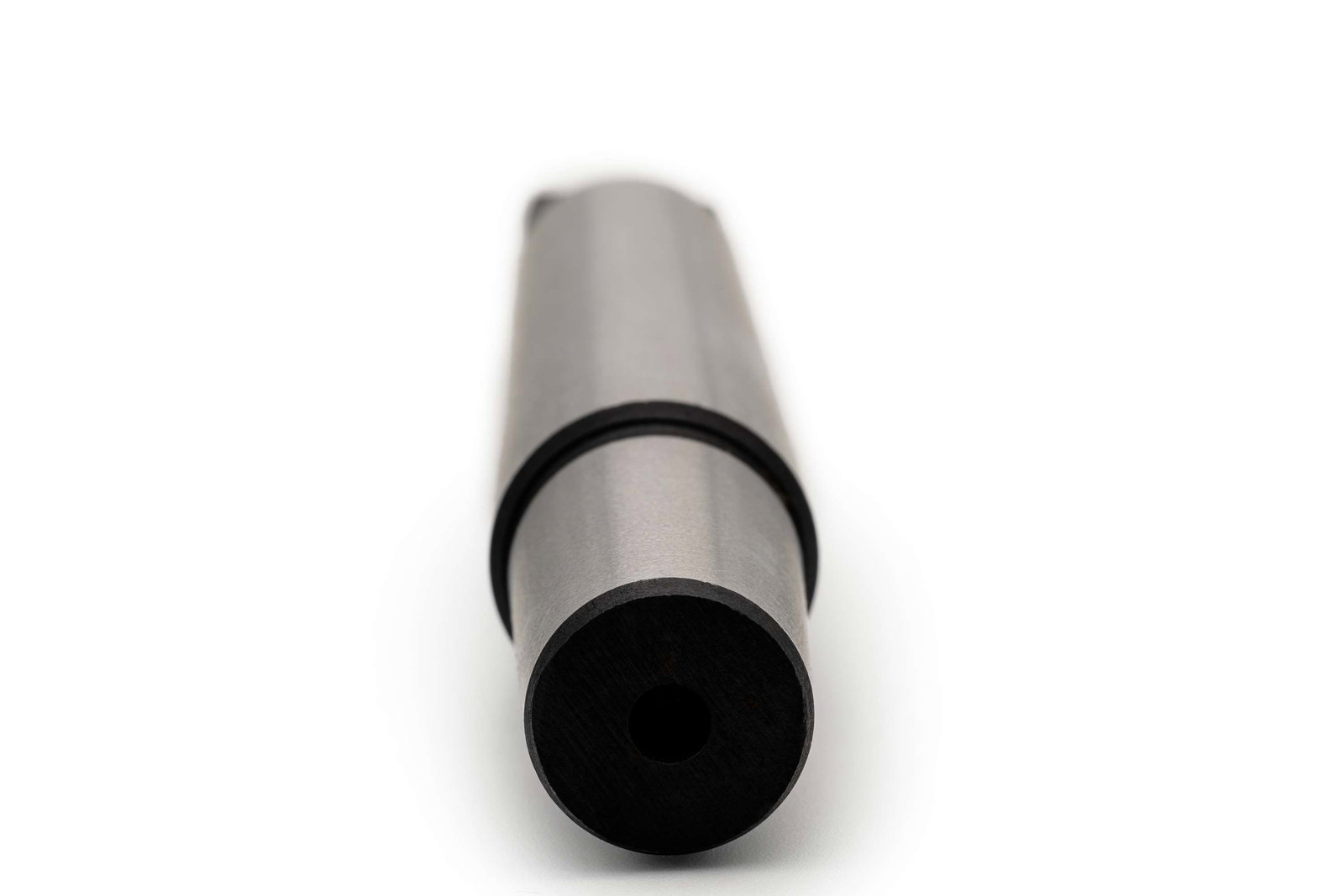

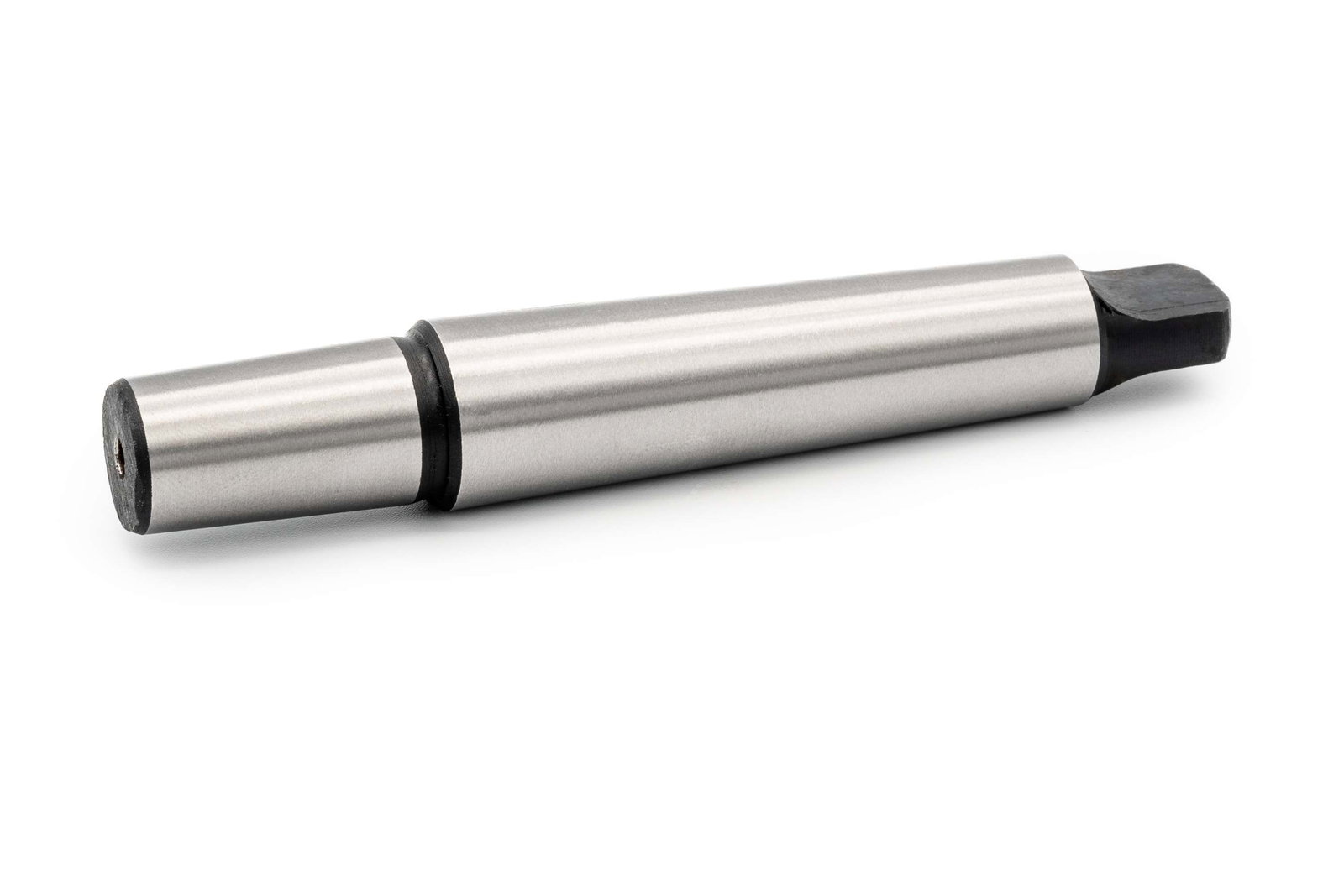

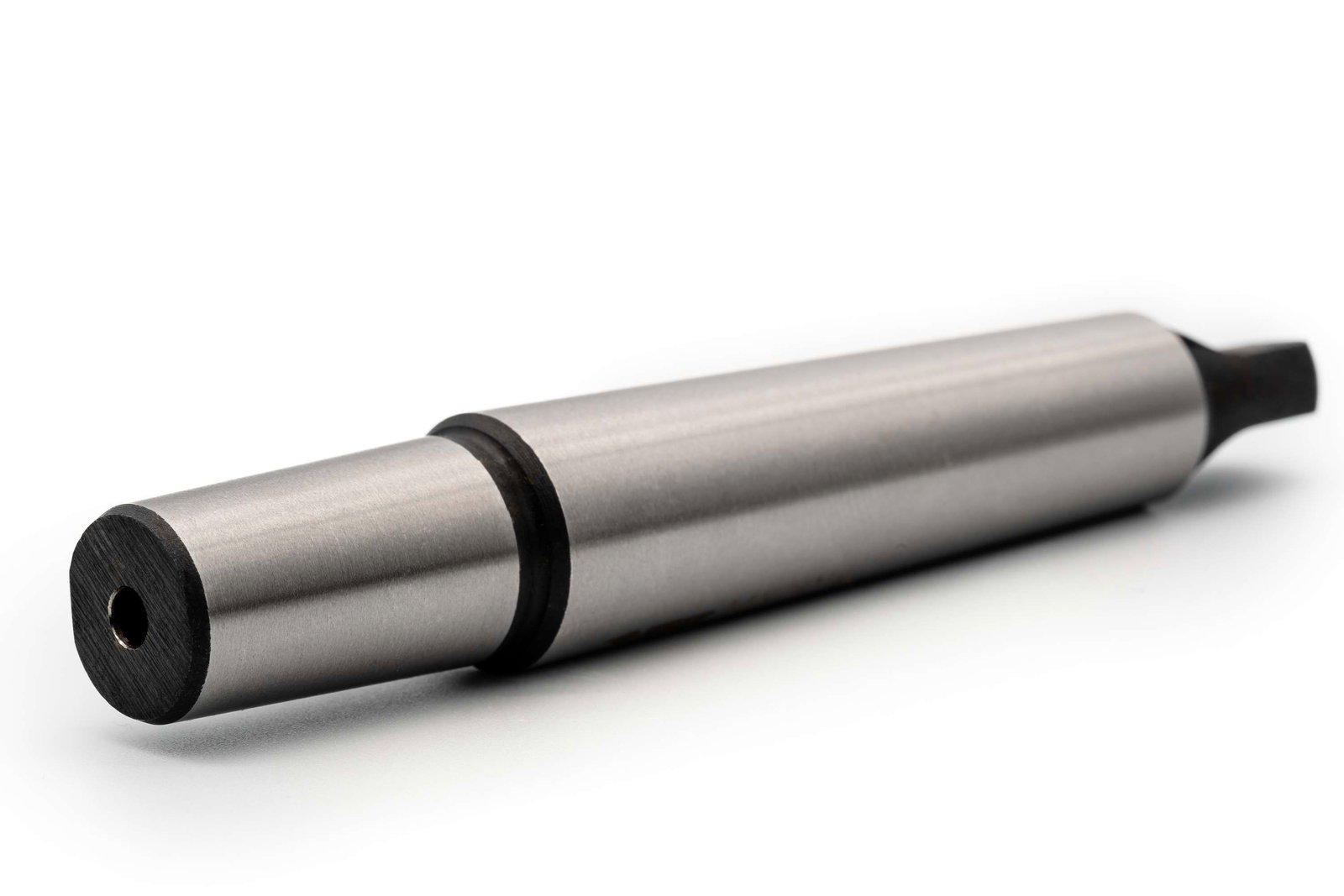

Attacco conico DIN 238 | MT 2 | B 16

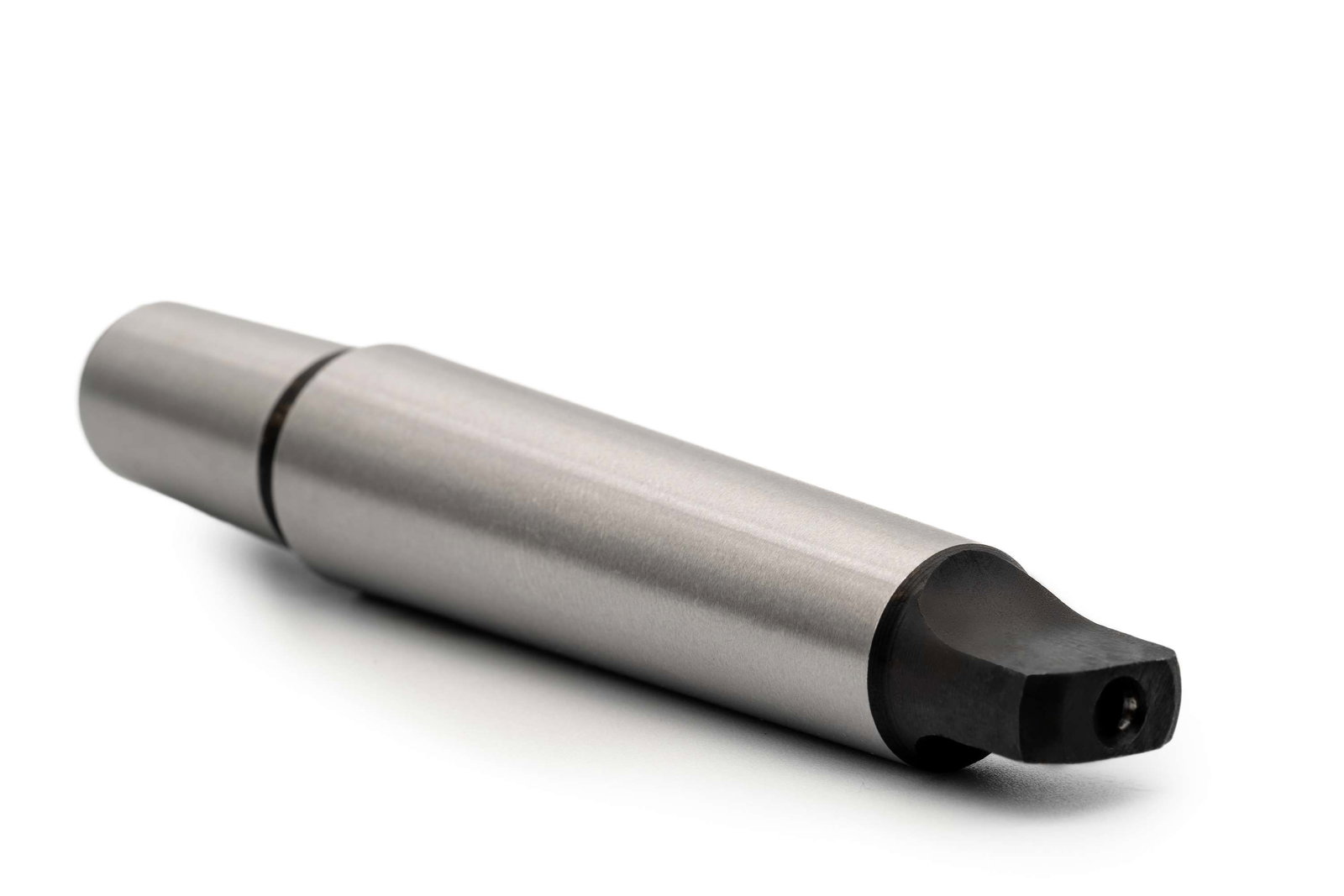

Il perno conico secondo la norma DIN 238 collega il mandrino della macchina con la testa di serraggio dell'utensile (ad esempio il mandrino del trapano). È dotato di un cono Morse MT2 con codolo piatto (codolo di espulsione), che può essere prelevato dalla macchina (ad es. trapano a colonna) e di un cono B16 che può essere prelevato dal mandrino. All'estremità del cono Morse c'è un codolo piatto (codolo di espulsione) (standardizzato secondo la norma DIN 228 parte 1), attraverso il quale il mandrino conico può essere facilmente rimosso dal mandrino senza danneggiare il mandrino della macchina. I nostri mandrini conici sono completamente temprati e rettificati con precisione per garantire un'elevata precisione, resistenza e lunga durata dell'utensile.
I mandrini conici BAER consentono una lavorazione efficiente e precisa dei pezzi grazie al loro collegamento al mandrino e sono indispensabili nell'industria della lavorazione dei metalli.
Dimensioni
| Porta mandrino per trapano |
B 16 |
|---|---|
| Supporto macchina |
MK 2 |
Caratteristiche
| Gruppo di prodotti |
Mandrino per trapano - Mandrini conici |
|---|---|
| Materiale |
Tutti in acciaio temprato, rettificati di precisione |
| Standard |
DIN 238 |
| Tipo di prodotto |
Mandrini conici |
Applicazioni
Il perno a codolo conico è perfetto per il serraggio di alta precisione e centratura dei mandrini di foratura su trapani a colonna e trapani a colonna. È quindi la scelta ideale per le aziende industriali, le imprese di costruzioni metalliche, i fabbri e gli amanti del fai-da-te.
Istruzioni di sicurezza
| MK0 | MK1 | MK2 | MK3 | MK4 | MK5 | MK6 | |
|---|---|---|---|---|---|---|---|
| ø A in mm | 6,40 | 9,37 | 14,53 | 19,76 | 25,91 | 37,47 | 53,75 |
| ø B in mm | 9,21 | 12,24 | 17,98 | 24,05 | 31,54 | 44,73 | 63,73 |
Attacco conico Morse dimensioni
Con il perno conico BAER hai già fatto la scelta giusta.
Ora devi solo scegliere la giusta dimensione del cono Morse che si adatta alla tua macchina. Misurando la parte più sottile e più spessa del tuo cono Morse, puoi determinare questa dimensione.
Questo perno conico MT 2 ha un diametro di 14,53 mm nel punto più sottile e di 17,98 mm nel punto più spesso. Il perno conico ha un codolo piatto (codolo di espulsione) ed è quindi ideale per l'uso su trapani da banco o trapani a colonna.
Se questa misura non corrisponde, puoi utilizzare la tabella per determinare il cono Morse corretto e richiamare l'articolo corrispondente nel nostro negozio.
Conicità dimensioni
Per assicurarti che il tuo perno conico si inserisca nel mandrino del tuo trapano, devi solo trovare la dimensione corretta del cono. Questa misura può essere determinata misurando il punto più sottile e quello più spesso del cono. Questo perno conico B16 ha un diametro di 14,53 mm nel punto più sottile e un diametro di 15,73 mm nel punto più spesso. Se questa misura non corrisponde, puoi utilizzare la tabella per determinare il cono corretto e richiamare l'articolo corrispondente nel nostro negozio.
