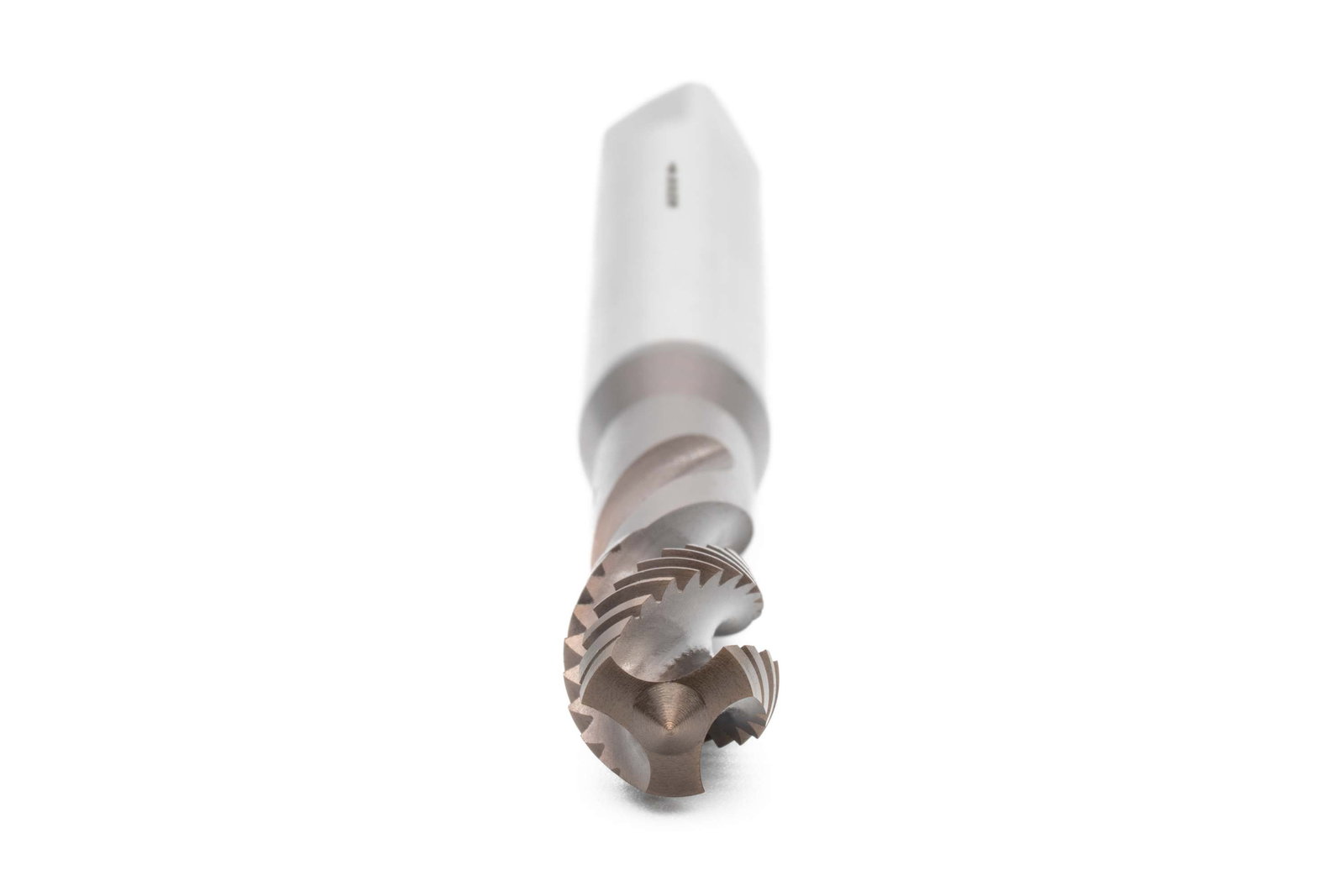

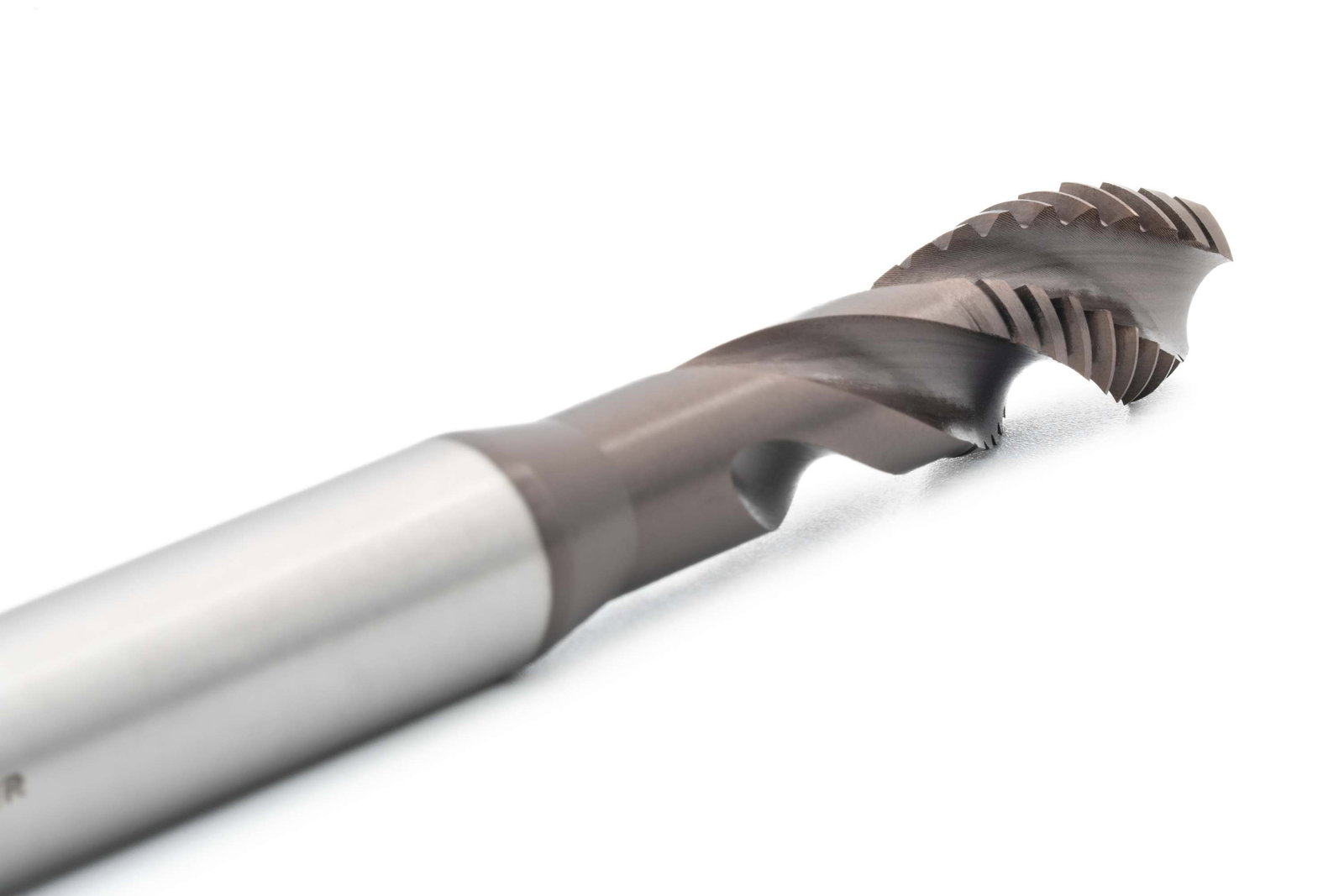

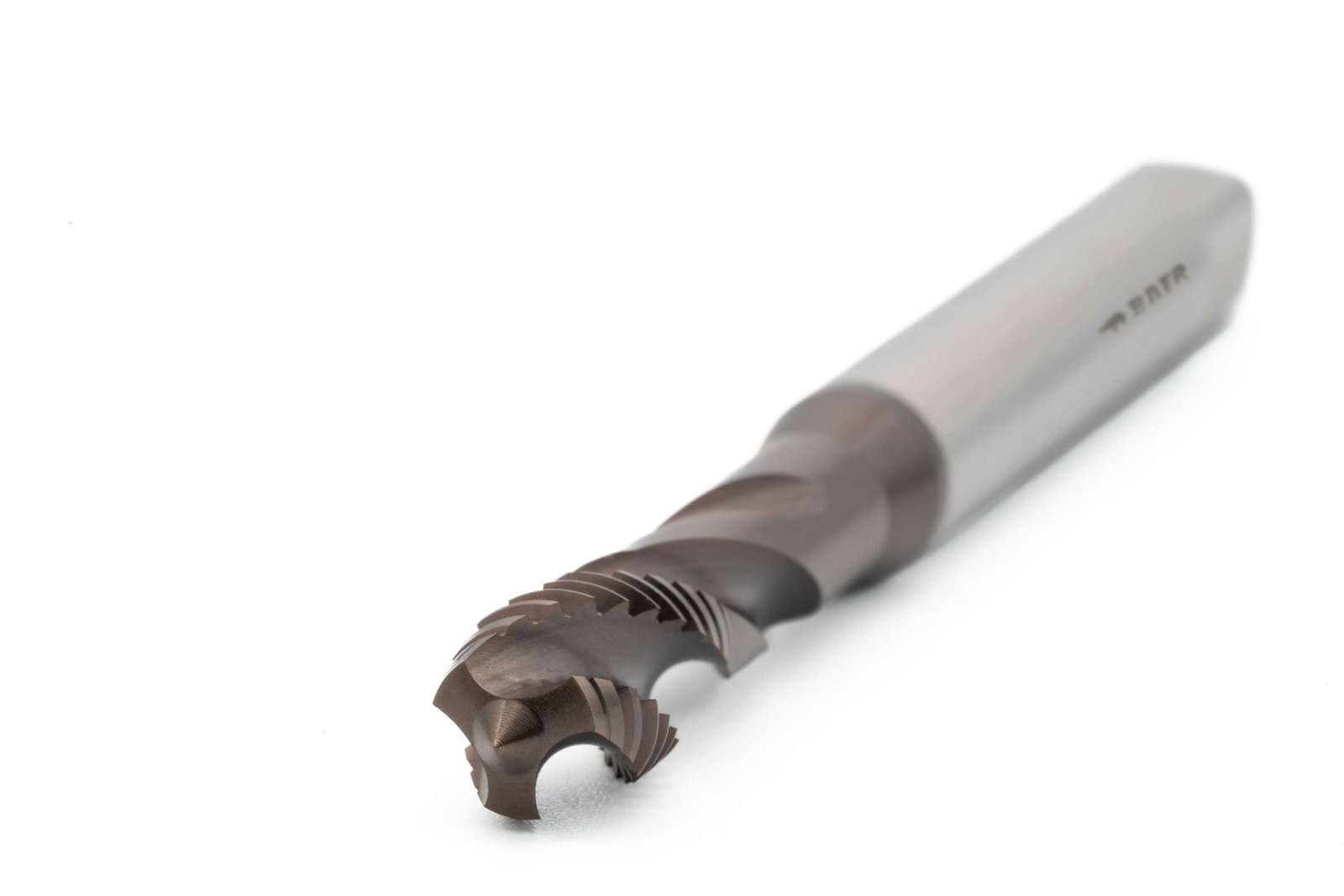

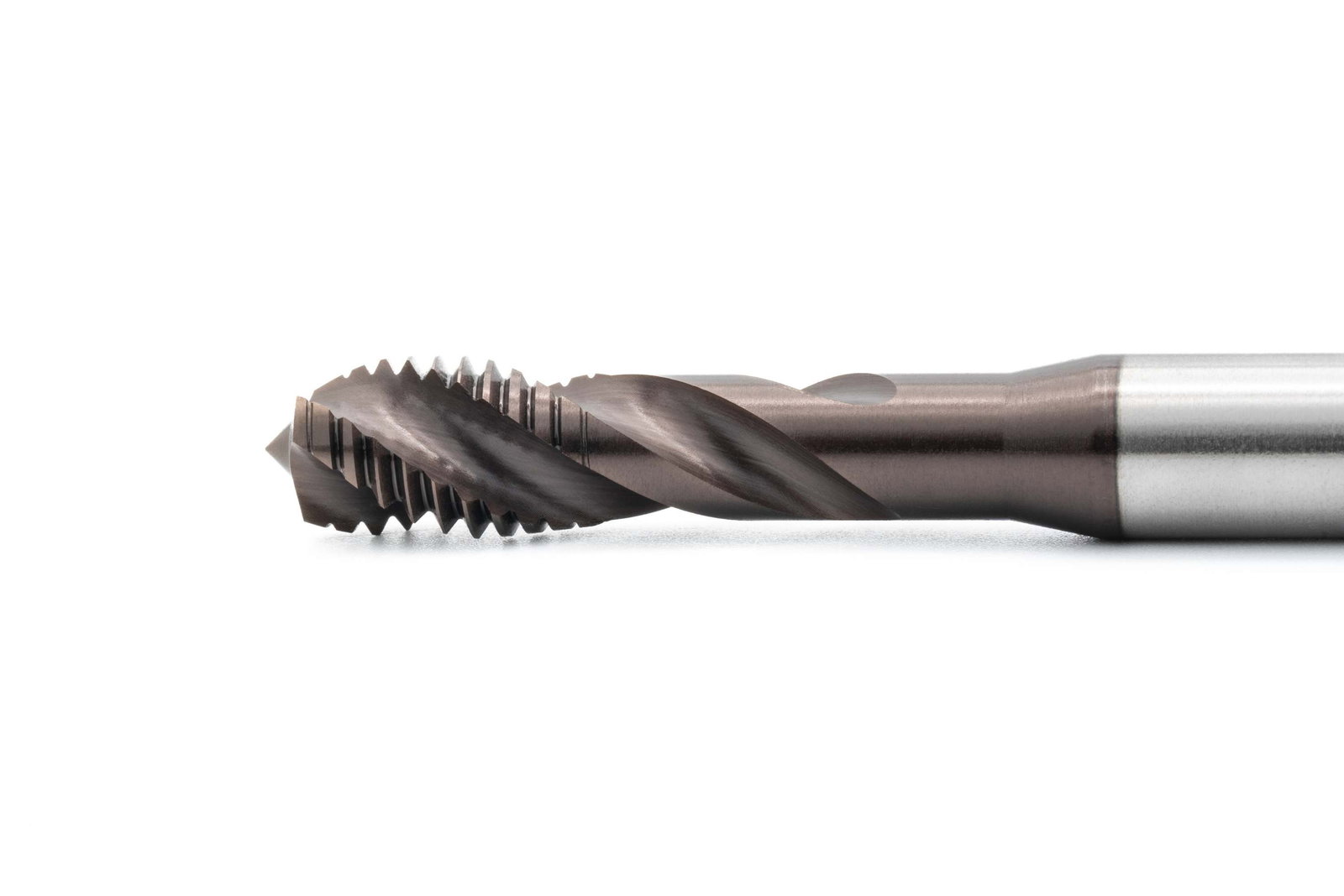

BAER HSSE-PM-TiAlN Rubinetto a macchina 15° RSP - M 6 x 1,0 - DIN 371

37,21 €

Prezzi incl. IVA più costi di spedizione più costi di spedizione

Spedizione gratuita da 39 € (in Germania)

Disponibile

#

#
#

#
#

#

Creare un'offerta in formato PDF

Crea un'offerta in formato PDF per questo articolo Suggerimento: aggiungi più articoli al carrello e richiedi l'offerta. Gli utenti registrati riceveranno un'offerta personalizzata.

Codice prod 110612004

EAN 4058462028946

BAER HSSE-PM-TiAlN Rubinetto a macchina 15° RSP - M 6 x 1,0 - DIN 371

I nostri maschi per macchine sono potenti e affidabili per una lavorazione efficiente in un unico passaggio con la macchina. I maschi per macchine sono utilizzati soprattutto nella produzione industriale. Possono essere utilizzati, tra l'altro, in macchine CNC, filettatrici, trapani a batteria e bracci maschiatori pneumatici. Poiché sono caratterizzati da un'elevata efficienza e da bassi costi di produzione, sono spesso utilizzati nella produzione in serie. Il filetto viene tagliato dalla macchina in un'unica operazione. Per questo motivo, sebbene il rubinetto a macchina BAER possa essere paragonato a maschio a macchina corto, è progettato per essere utilizzato con la macchina.
Il rubinetto a vite ha un gambo rinforzato secondo la norma DIN 371. Ciò significa che il diametro del gambo è maggiore rispetto a quello della macchina. Ciò significa che il diametro del gambo è più grande della filettatura stessa. Questo rende il rubinetto più stabile. Tuttavia, limita la lunghezza del filetto che può essere tagliato. Può essere utilizzato per i fori ciechi perché lo smusso corto e le scanalature a spirale assicurano che il truciolo venga scaricato all'indietro fuori dal foro.
Ogni materiale presenta un comportamento individuale del truciolo. Per questo motivo, i maschi a vite devono avere il giusto angolo di spoglia e, per ottenere risultati ancora migliori, una superficie appositamente trattata. Questo è l'unico modo per garantire un buon trasporto del truciolo e per produrre una filettatura fedele al calibro.
L'alta qualità dell'acciaio HSSE-PM che utilizziamo assicura che i nostri utensili siano estremamente durevoli e robusti. Grazie a speciali processi di tempra e a ripetuti rinvenimenti, la struttura della durezza è molto omogenea e costituisce la base ideale per i veri maschi a vite BAER. Questo aumenta la tenacità e la stabilità dei maschi a vite, consentendo loro di rimanere in uso più a lungo.
Il rivestimento in TiAlN è più resistente all'attrito e al calore e offre quindi vantaggi in termini di prestazioni a temperature elevate, con poche opzioni di raffreddamento (come nel caso di piccoli dimensioni e fori profondi) e velocità di taglio più elevate (oltre 60 m/min). Il TiAlN presenta anche dei vantaggi nella lavorazione di materiali poco lavorabili e usurabili e, in misura limitata, può essere utilizzato anche a secco. È possibile riverniciare gli utensili in TiAlN fino a 5 volte senza rimuovere il vecchio rivestimento

Dimensioni

Diametro	6
Diametro nominale in mm	6
Diametro nominale in pollici	0,236
Dimensione	M 6 x 1,0
Inclinazione	1
Inclinazione in mm	1
Quadrato	4,9 mm

Caratteristiche

Direzione	A destra
Filettatura standard	M: filettatura metrica standard ISO secondo DIN 13
Gruppo di prodotti	Maschietto
Materiale	HSSE-PM TiAlN
Resistenza alla trazione a temperatura ambiente	fino a 1000 N/mm² \| 32 HRC
Standard	DIN 371
Tipo di prodotto	Maschi a macchina
Tolleranza	ISO2/6H

Informazioni tecniche - Maschi a vite

Rappresentazione schematica di Diametro del foro del nucleo

Diametro del foro del nucleo
5 mm

Rappresentazione schematica di Tipo di foro

Tipo di foro
Sackloch bis 2 x D

Rappresentazione schematica di Forma / Geometria

Forma / Geometria
Forma C 35° RSP

Imbocco
2-3 marce

Rappresentazione schematica di Rimozione dei trucioli

Rimozione dei trucioli
I trucioli vengono scaricati verso l'alto rispetto alla direzione di taglio.

Rappresentazione schematica di Raffreddamento

Raffreddamento
Raffreddamento e lubrificazione esterni

Rappresentazione schematica di Materiale

Materiale
HSSE-PM TiAlN

Rappresentazione schematica di Resistenza alla trazione a temperatura ambiente

Resistenza alla trazione a temperatura ambiente
fino a 1000 N/mm² | 32 HRC

Tolleranza
ISO2/6H

Applicazioni

Leghe al nichel: Incoloy, Inconel, Nimonic, Hastelloy
Leghe di titanio TiAl6V4, TiAl6V4Sn2
Materiali difficili da lavorare fino a un massimo di 1000 N/mm²
Acciai legati trattabili termicamente, ghisa nodulare, ghisa malleabile
Alluminio fuso e leghe battute Si<10% (lunghezza media del truciolo)
Leghe di rame e ottone (scheggiatura breve e lunga)

Disegno tecnico

D1	M 6 x 1,0
D2	6 mm
Diametro	6
L1	80 mm
L2	16 mm
Quadrato	4,9 mm

Applicazione - Materiali campione

Leghe di nichel		Velocità di taglio v_c in m/min
2.4858	NiCr21Mo (Incoloy 825)	2 - 3
2.4668	NiCr19Fe19NbMo (Inconel 718)	2 - 3
2.4630	Ni-Cr20Ti (Nimonic 75)	2 - 3
2.4665	NiCr22Fe18Mo (Hastelloy X)	2 - 3

Titanlegierungen		Velocità di taglio v_c in m/min
3.7165	TiAl6V4	2 - 3
3.7174	TiAl6V4Sn2	2 - 3

Acciai legati, acciai temprati e rinvenuti		Velocità di taglio v_c in m/min
1.8515	31CrMo12	5 - 10
1.0503	C45	25 - 30
1.7218	25CrMo4	5 - 25
1.6511	36CrNiMo4	5 - 25

Kugelgraphitguß, Temperguß		Velocità di taglio v_c in m/min
EN-JS-1030	EN-GJS-400-15 (GGG40)	20 - 30
EN-JS-1070	EN-GJS-700-2 (GGG70)	20 - 30
EN-JM-1010	EN-GJMW-350-4 (GTW-35)	20 - 30
EN-JM-1140	EN-GJMB-450-6 (GTS-45)	20 - 30
