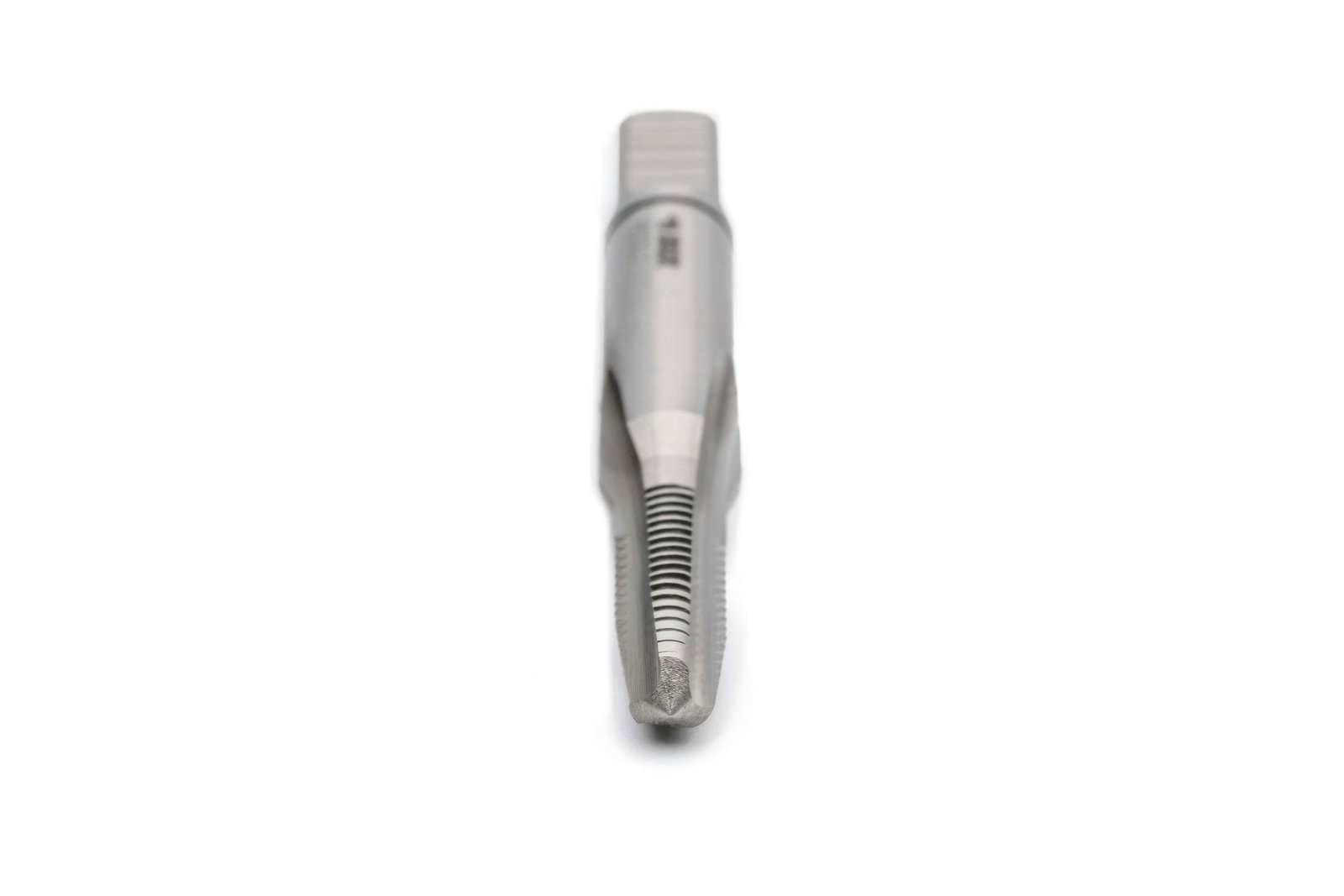

BAER HSSE Rubinetto manuale conico (n. 1) MF 6 x 0,75
10,97 €
Prezzi incl. IVA più costi di spedizione più costi di spedizione
Spedizione gratuita da 39 € (in Germania)
Disponibile
BAER HSSE Rubinetto manuale conico (n. 1) MF 6 x 0,75
Il rubinetto manuale conico (n. 1) ti permette di pretagliare un filetto. Il vantaggio di pretagliare un filetto è che le forze di taglio sul successivo rubinetto di finitura (n. 3) sono ridotte. Il rubinetto conico (n. 1) è contrassegnato da un anello e rimuove circa il 65% del profilo del filetto. Poiché non viene tagliato il profilo completo del filetto, il filetto non è ancora utilizzabile. Solo quando il rubinetto di finitura (n. 3) completa il filetto nell'ultimo processo, questo è completamente utilizzabile. Dividendo il lavoro tra due o tre rubinetti, è più facile tagliare a mano un filetto dritto e pulito.
Rispetto al rubinetto a macchina, il rubinetto a mano ha un gambo corto. Questo permette di tagliare a mano la filettatura interna senza incepparsi e può essere utilizzato con chiavi per rubinetti, cricchetti per utensili o altri strumenti di presa con attacco quadro.
La filettatura può essere tagliata in un foro centrale preforato.
Dimensioni
| Diametro |
6 |
|---|---|
| Diametro nominale in mm |
6 |
| Diametro nominale in pollici |
0,236 |
| Dimensione |
MF 6 x 0,75 |
| Inclinazione |
0,75 |
| Inclinazione in mm |
0,75 |
| Quadrato |
4,9 mm |
Caratteristiche
| Direzione |
A destra |
|---|---|
| Filettatura standard |
MF: Filettatura metrica fine ISO secondo DIN 13 |
| Gruppo di prodotti |
Maschietto |
| Materiale |
HSSE blank |
| Resistenza alla trazione a temperatura ambiente |
fino a 1000 N/mm² | 32 HRC |
| Standard |
DIN 2181 |
| Tipo |
Vorschneider (No. 1) |
| Tipo di prodotto |
Set di maschi a mano |
| Tolleranza |
ISO2/6H |
Informazioni tecniche - Maschi a vite
5.2 mm
Foro passante e foro cieco fino a 2 x D
Forma A scanalata diritta
6-8 corsi
Non avviene quasi mai. I trucioli rimangono nelle scanalature.
Raffreddamento e lubrificazione esterni
HSSE blank
fino a 1000 N/mm² | 32 HRC
ISO2/6H
Applicazioni
- Uso generale
- Acciai fino a 1000 N/mm²
Esempi di applicazioni
- Filettatura da bicicletta M6x0,75 per il pignone della catena
Disegno tecnico
| D1 |
MF 6 x 0,75 |
|---|---|
| D2 |
6 mm |
| Diametro |
6 |
| L1 |
50 mm |
| L2 |
14 mm |
| Quadrato |
4,9 mm |
Applicazione - Materiali campione
| Acciai da costruzione generici | |
|---|---|
| 1.0035 | S 185 (St 33) |
| 1.0036 | S 235 JRH |
| 1.0039 | S 235JRG1+CR |
| 1.0060 | E 335 (St 60-2) |
| Acciai a taglio libero | |
|---|---|
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0726 | 35S20 |
| 1.0728 | 60S20 |
| Acciai da cementazione | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17 CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Acciai temprati e rinvenuti non legati | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck 22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck 45) |
| Acciaio fuso | |
|---|---|
| 1.5681 | GS-10 Ni 19 |
| 1.6760 | GS-22 NiMoCr 5 6 |
| Acciai temprati e rinvenuti in lega | |
|---|---|
| 1.1133 | 20Mn5 |
| 1.5710 | 36NiCr6 |
Ulteriori informazioni
- MF - Filettatura fine metrica ISO DIN 13
- Denominazioni, geometrie e definizioni sui rubinetti
- Tolleranze della filettatura interna
- Filettatura interna e foro centrale dimensioni
- Forme di smusso per rubinetti
- Confronto pollici-mm
- Trattamenti superficiali sugli utensili di maschiatura
- Informazioni sulla spillatura
- Tabella dei materiali
Istruzioni di sicurezza
