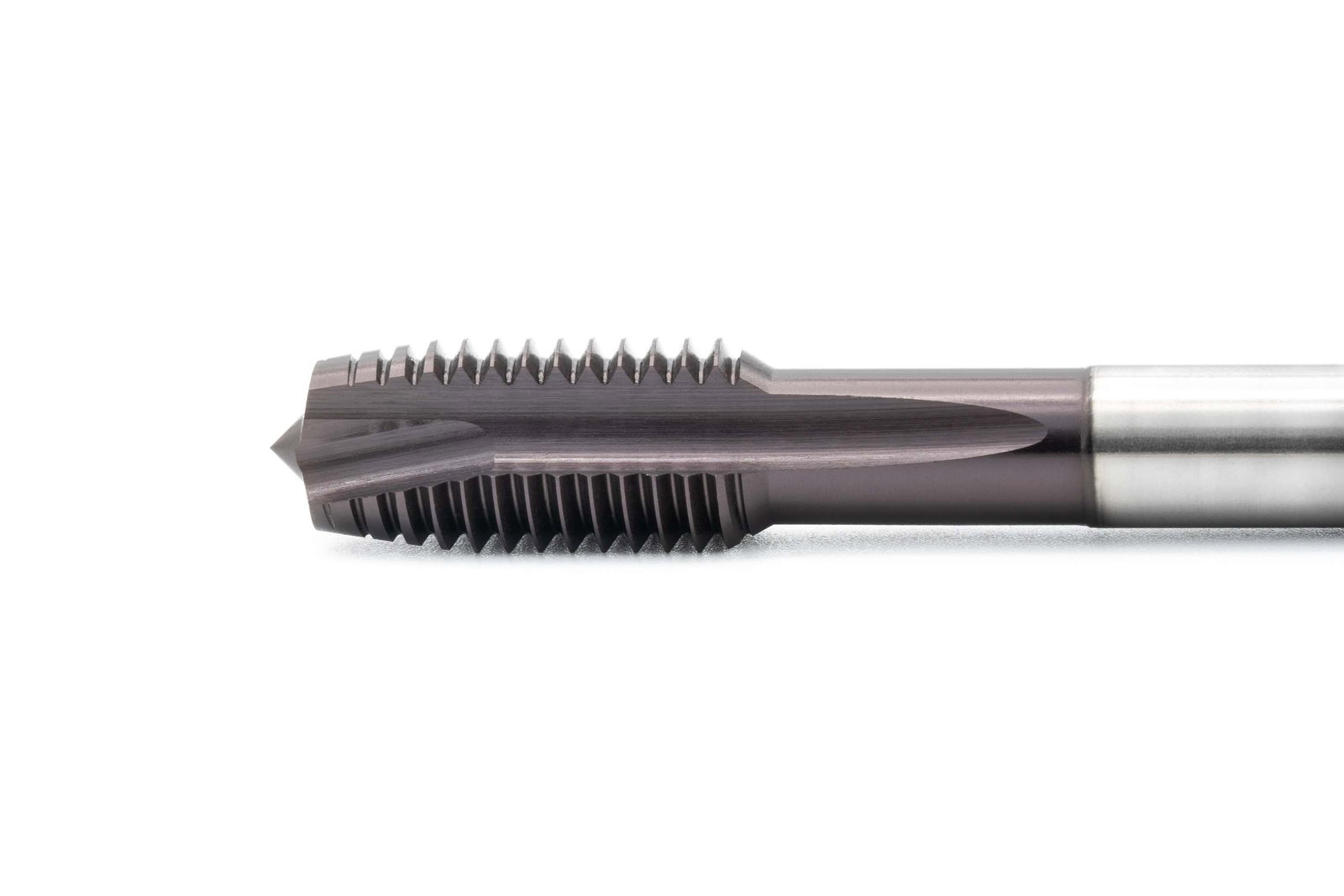

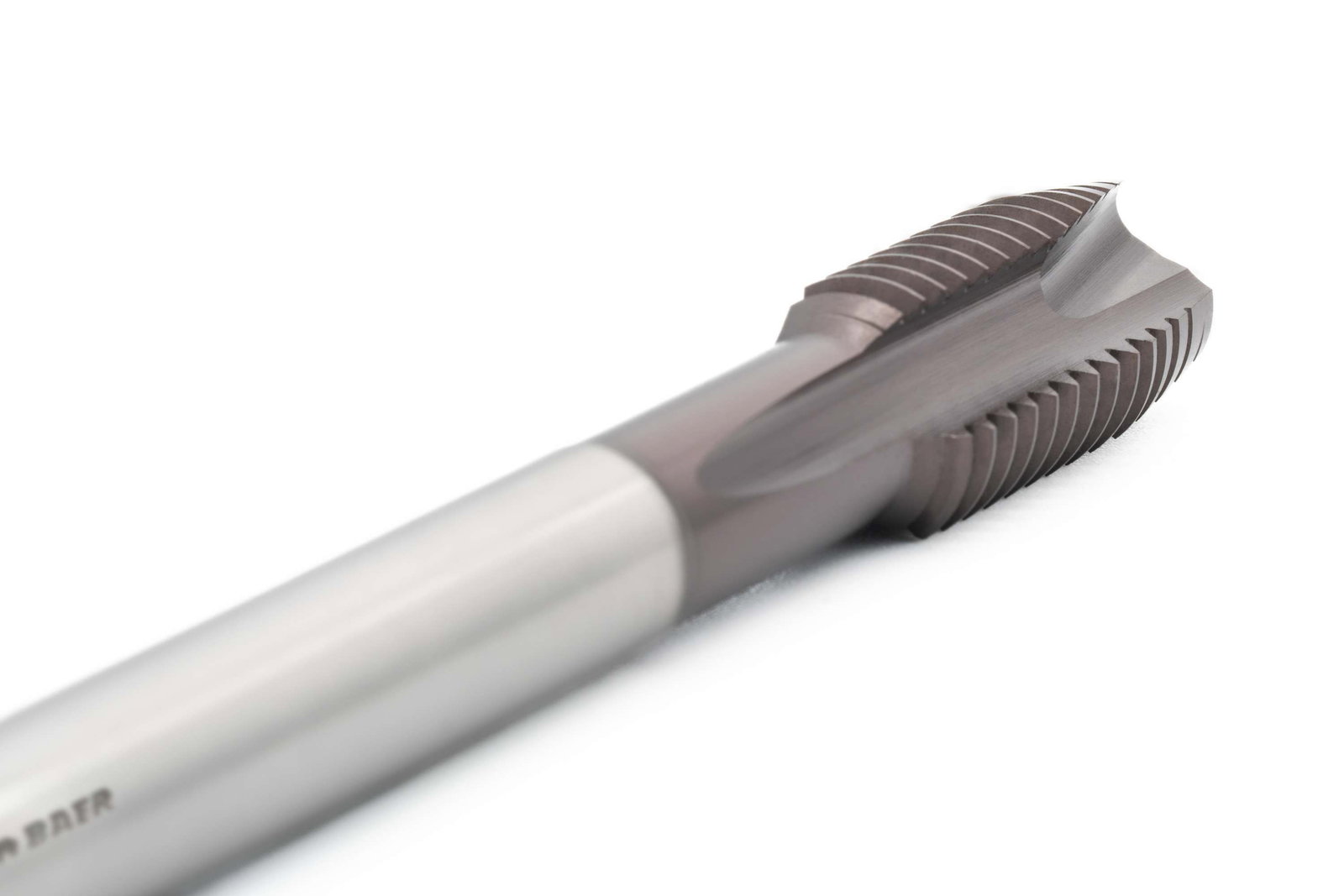

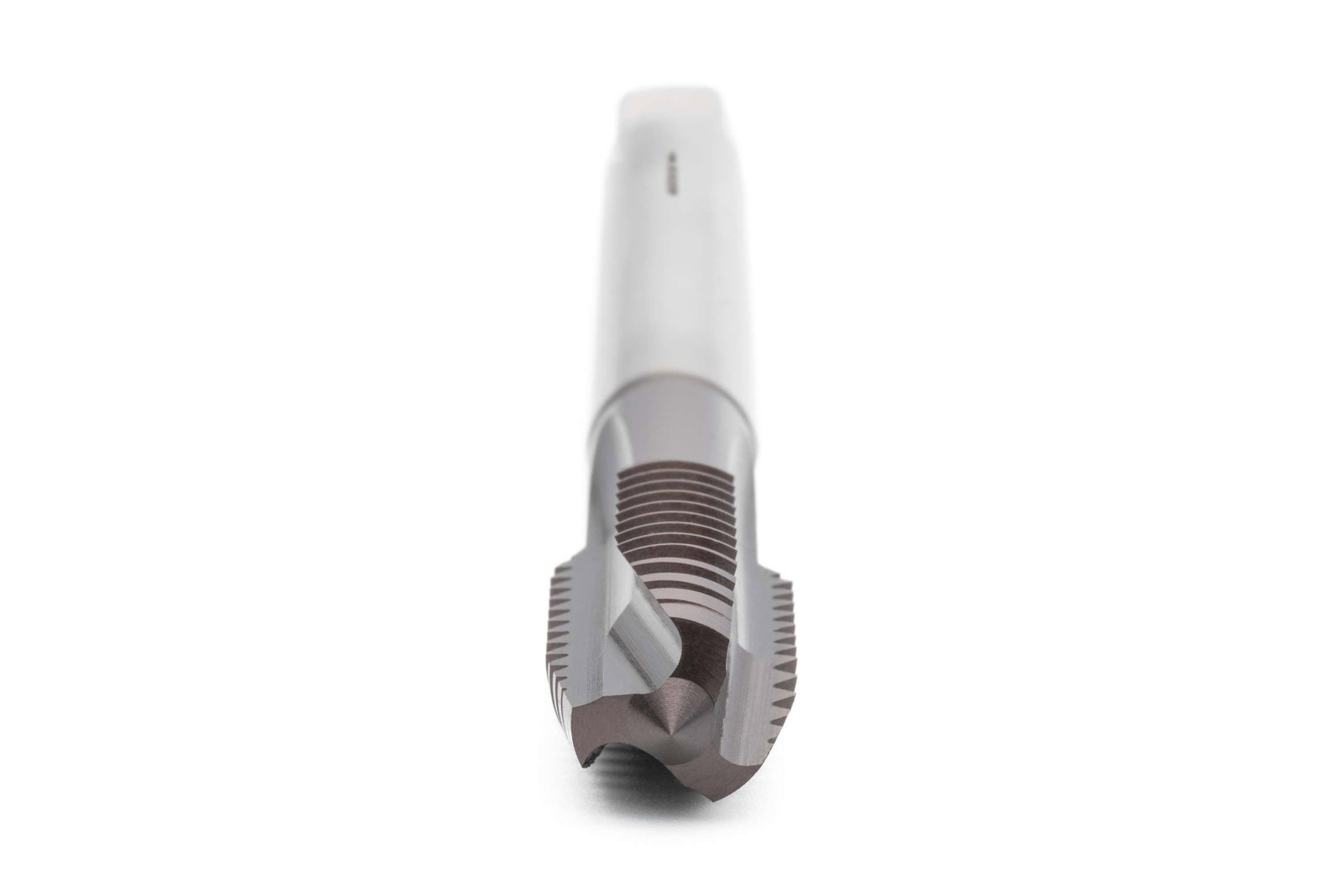

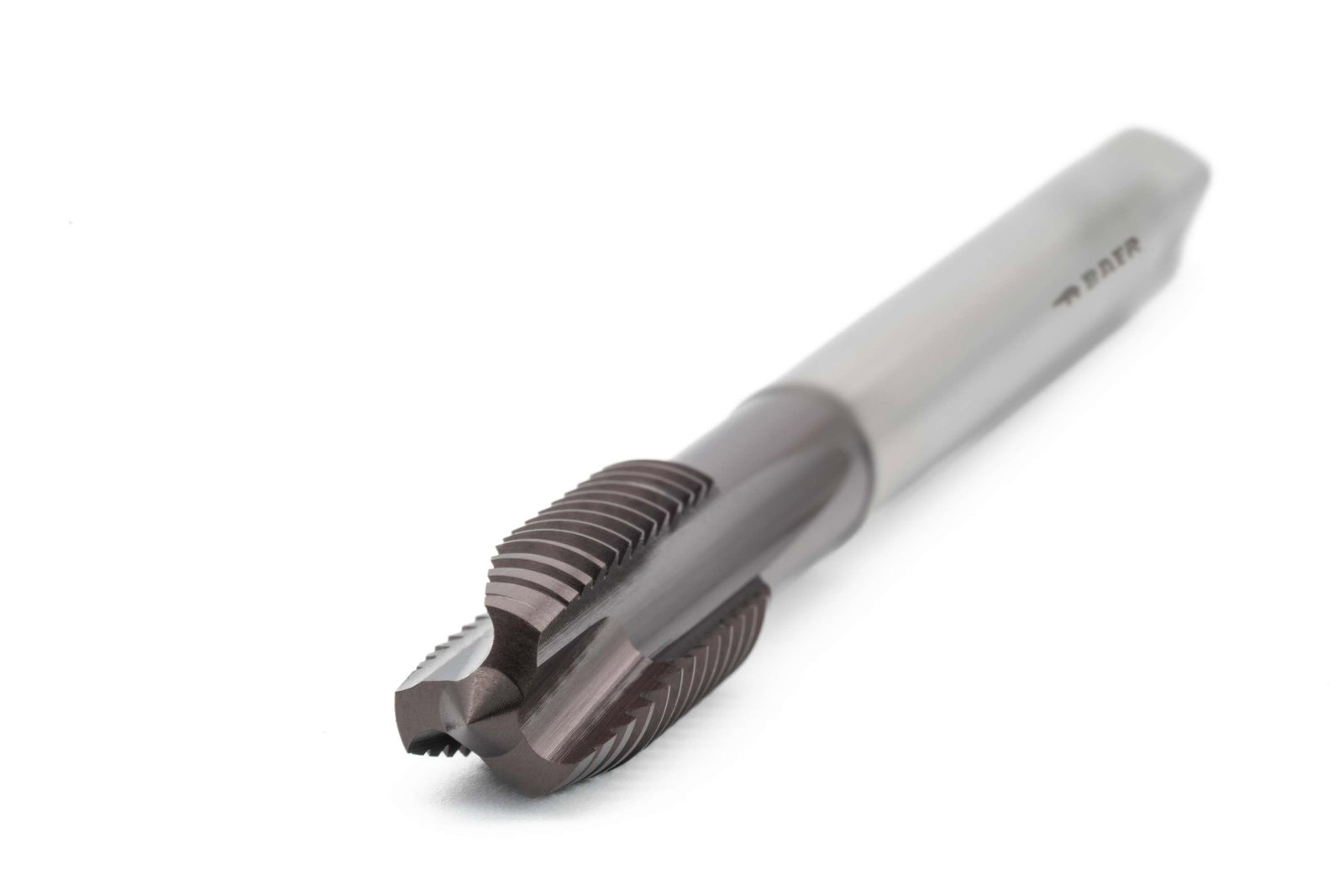

BAER UNiTap HSSE-TiAlN Maschi a macchina Forma B - M 30 x 3,5 - DIN 376
188,29 €
Prezzi incl. IVA più costi di spedizione più costi di spedizione
Spedizione gratuita da 39 € (in Germania)
Disponibile
BAER UNiTap HSSE-TiAlN Maschi a macchina Forma B - M 30 x 3,5 - DIN 376
UNiTap - Rubinetto universale per macchine di alta gamma
Una vera rivoluzione nella maschiatura!
I nostri maschi da macchina UniTap sono potenti e affidabili per una lavorazione efficiente in un unico passaggio con la macchina. Soprattutto nelle officine e nella produzione industriale con esigenze mutevoli, vengono utilizzati i maschi per macchine UniTap. Poiché è necessario un solo utensile per tutti i scopi d'impiego e questi non devono essere cambiati mentre i dimensioni rimangono gli stessi, si ottiene un enorme risparmio sui costi.
Possono essere utilizzati, tra l'altro, in macchine CNC, filettatrici, foratrici a batteria e bracci di maschiatura pneumatici. Poiché sono caratterizzati da un'elevata efficienza e da bassi costi di produzione, vengono spesso utilizzati nella produzione in serie. Il filetto viene tagliato dalla macchina in un'unica operazione. Pertanto, anche se il rubinetto UNiTap può essere paragonato ai rubinetti universali per macchine corte, è progettato per essere utilizzato con la macchina.
Il rubinetto a vite ha un gambo debordante in conformità alla norma DIN 376. Ciò significa che il gambo ha un diametro inferiore rispetto alla filettatura. Ciò significa che il rubinetto può essere utilizzato anche in fori più profondi e con filettature più lunghe. Questo significa che
può essere utilizzato anche in fori più profondi e con filettature più lunghe, perché lo smusso lungo, le scanalature diritte e la punta a spirale assicurano che il truciolo venga trasportato in avanti fuori dal foro. Ogni materiale ha un comportamento individuale del truciolo. Per questo motivo, i maschi per viti devono avere il giusto angolo di spoglia e, per ottenere risultati ancora migliori, una superficie appositamente trattata. Questo è l'unico modo per ottenere un buon trasporto del truciolo e per produrre un filetto fedele al calibro.
L'alta qualità dell'acciaio HSSE legato al cobalto che utilizziamo fa sì che i nostri utensili siano estremamente durevoli e robusti. Grazie a speciali processi di tempra e a ripetuti rinvenimenti, la struttura della durezza è molto omogenea e costituisce la base ideale per i veri maschi a vite BAER. Questo aumenta la tenacità e la stabilità dei maschi a vite, consentendo loro di rimanere in uso più a lungo.
Il rivestimento in TiAlN è più resistente all'attrito e al calore e offre quindi vantaggi in termini di prestazioni a temperature elevate, con poche opzioni di raffreddamento (come nel caso di piccoli dimensioni e fori profondi) e velocità di taglio più elevate (oltre 60 m/min). Il TiAlN presenta anche dei vantaggi nella lavorazione di materiali poco lavorabili e usurabili e, in misura limitata, può essere utilizzato anche a secco. È possibile riverniciare gli utensili in TiAlN fino a 5 volte senza rimuovere il vecchio rivestimento.
Vantaggi del rubinetto UNiTap
- per quasi tutti i materiali
- per quasi tutte le applicazioni
- eccellenti risultati di taglio
- elevata durata dell'utensile
- geometria del tagliente unica
- ideale per tutte le officine e le produzioni con requisiti variabili
- enorme risparmio sui costi - un solo utensile per tutti scopi d'impiego
Dimensioni
| Diametro |
30 |
|---|---|
| Diametro nominale in mm |
30 |
| Diametro nominale in pollici |
1,181 |
| Dimensione |
M 30 x 3,5 |
| Inclinazione |
3,5 |
| Inclinazione in mm |
3,5 |
| Quadrato |
18 mm |
Caratteristiche
| Direzione |
A destra |
|---|---|
| Filettatura standard |
M: filettatura metrica standard ISO secondo DIN 13 |
| Gruppo di prodotti |
Maschietto |
| Materiale |
HSSE TiAlN |
| Resistenza alla trazione a temperatura ambiente |
fino a 1200 N/mm² | 38 HRC |
| Standard |
DIN 376 |
| Tipo di prodotto |
Maschi a macchina |
| Tolleranza |
ISO2/6H |
Informazioni tecniche - Maschi a vite
26.5 mm
Foro passante fino a 4 x D
Forma B con taglio della superficie
4-5 marce
I trucioli vengono scaricati verso il basso, nella direzione di taglio.
Raffreddamento e lubrificazione esterni
HSSE TiAlN
fino a 1200 N/mm² | 38 HRC
ISO2/6H
Applicazioni
- Acciai e leghe d'acciaio fino a 1200 N/mm²
- Acciai inossidabili fino a 1000 N/mm²; acciai inossidabili; acciai VA, INOX, V2A, V4A
- Ghisa a grafite lamellare (GG) e con grafite sferoidale (GGG) fino a 1000 N/mm²; ghisa grigia, ghisa nodulare
- Titanio puro e leghe di titanio fino a 900 N/mm²
- Nichel puro e leghe di nichel fino a 900 N/mm²
- Tutte le leghe di alluminio fuse e battute
- Rame, leghe di rame e ottone (tutte le lunghezze di truciolo)
Disegno tecnico
| D1 |
M 30 x 3,5 |
|---|---|
| D2 |
22 mm |
| Diametro |
30 |
| L1 |
180 mm |
| L2 |
40 mm |
| Quadrato |
18 mm |
Applicazione - Materiali campione
| Ferro magnetico morbido, acciai da costruzione, acciai a taglio libero, acciai da cementazione | Velocità di taglio vc in m/min | |
|---|---|---|
| 1.1014 | RFe80 | 25 - 50 |
| 1.0570 | St52-3 | 25 - 50 |
| 1.0718 | 9SMnPb28 | 25 - 50 |
| 1.6523 | 20NiCrMo2 | 6- 30 |
| Acciai al carbonio, acciai per molle, acciai legati, acciai temprati e rinvenuti | Velocità di taglio vc in m/min | |
|---|---|---|
| 1.0503 | C45 | 20 - 30 |
| 1.1269 | Ck85 | 20 - 30 |
| 1.7218 | 25CrMo4 | 6 - 30 |
| 1.2344 | X40CrMoV5-1 | 6 - 30 |
| Acciai inossidabili (ferritici, austenitici, martensitici) | Velocità di taglio vc in m/min | |
|---|---|---|
| 1.4104 | X14CrMoS17 | 12 - 35 |
| 1.4301 | X5CrNi18-10 (V2A) | 12 - 15 |
| 1.4571 | X6CrNiMoTi17-12-2 (V4A) | 12 - 15 |
| 1.4125 | X105CrMo17 | 12 - 15 |
| Ghisa grigia | Velocità di taglio vc in m/min | |
|---|---|---|
| 0.6010 | GG10 | 35 - 50 |
| 0.6020 | GG20 | 35 - 50 |
| 0.6030 | GG30 | 35 - 50 |
| 0.6040 | GG40 | 35 - 50 |
| Ghisa sferoidale, ghisa malleabile | Velocità di taglio vc in m/min | |
|---|---|---|
| 0.7040 | GGG40 | 12 - 45 |
| 0.7060 | GGG60 | 12 - 45 |
| 0.7070 | GGG70 | 12 - 45 |
| 0.8035 | GTW35-04 | 10 - 25 |
| Titanio puro e leghe di titanio | Velocità di taglio vc in m/min | |
|---|---|---|
| 3.7024 | Ti99.5 | 3 - 15 |
| 3.7034 | Ti99.7 | 3 - 15 |
| 3.7165 | TiAl6V4 | 1 - 5 |
| 3.7174 | TiAl6V4Sn2 | 1 - 5 |
| Nichel puro e leghe di nichel | Velocità di taglio vc in m/min | |
|---|---|---|
| 1.3926 | RNi12 | 3 - 10 |
| 2.4668 | NiCr19Fe19NbMo (Inconel 718) | 3 - 10 |
| 2.4630 | Ni-Cr20Ti (Nimonic 75) | 1 - 5 |
| 2.4665 | NiCr22Fe18Mo (Hastelloy X) | 1 - 5 |
| Rame puro e leghe di rame, ottone, bronzo (tutte le lunghezze di truciolo) | Velocità di taglio vc in m/min | |
|---|---|---|
| 2.0065 | E-Cu 58 | 50 - 60 |
| 2.1247 | CuBe2 | 30 - 65 |
| 2.0360 | CuZn40 | 30 - 65 |
| 2.1020 | CuSn6 | 12 - 20 |
| Alluminio puro, leghe di alluminio fuso e battuto (tutte le lunghezze di truciolo) | Velocità di taglio vc in m/min | |
|---|---|---|
| 3.0205 | Al99 | 50 - 65 |
| 3.1645 | AlCuMgPb | 50 - 65 |
| 3.2373 | G-AlSi9Mg | 40 - 65 |
| 3.2583 | G-AlSi12(Cu) | 40 - 65 |
Velocità di taglio vc [m/min] = (Diametro esterno * π * velocità) / 1000
Velocità di rotazione n [1/min] = (Velocità di taglio in m/min * 1000) / (Diametro esterno * π)
Programmazione della velocità di avanzamento [mm/min] = velocità * passo
Si prega di notare che le velocità di taglio sopra indicate sono indicative e devono essere regolate in base alla lubrificazione e all'azionamento.
Ulteriori informazioni
- M - Filettatura metrica ISO DIN 13
- Denominazioni, geometrie e definizioni sui rubinetti
- Tolleranze della filettatura interna
- Filettatura interna e foro centrale dimensioni
- Forme di smusso per rubinetti
- Confronto pollici-mm
- Trattamenti superficiali sugli utensili di maschiatura
- Velocità di taglio e lubrificazione/raffreddamento
- Informazioni sulla spillatura
- Tabella dei materiali
