Zestaw do naprawy gwintu to komplet narzędzi i wkładek gwintowych służących do naprawy i wzmacniania gwintów. Stosowany jest w następujących celach:

• Naprawa uszkodzonych gwintów: Umożliwia przywrócenie zużytych lub uszkodzonych gwintów.
• Wzmacnianie gwintów: Zwiększa trwałość i stabilność, szczególnie w miękkich materiałach, takich jak aluminium.
• Zwiększenie wytrzymałości gwintu: Zapewnia wyższą wytrzymałość niż bez zastosowania wkładki, zwłaszcza w podatnych materiałach.
• Elastyczność w doborze materiałów: Umożliwia stosowanie miękkich materiałów bez kompromisów w zakresie wytrzymałości gwintu.
• Zapobieganie uszkodzeniom gwintu: Chroni przed wyrwaniem lub nadmiernym zużyciem w mocno obciążonych połączeniach.

Zestawy do naprawy gwintu oraz wkładki gwintowe to niezbędne narzędzia dla mechaników, inżynierów i majsterkowiczów, którzy chcą wykonywać lub naprawiać trwałe i wytrzymałe połączenia gwintowe.

A thread repair kit is a cost-effective alternative to replacing a component if:

• Only the thread is damaged, but the component itself remains intact.
• Replacement would be expensive or difficult.
• Saving time by repairing quickly on site is important.
• Parts that are difficult to replace are affected.

A thread repair kit helps to save costs, minimize downtime and extend the service life of components. Thread repair kits can also be used to strengthen a thread before damage occurs.

A professionally carried out thread repair:

• Lasts a very long time, often over the entire remaining service life of the component.
• Is just as stable as the original thread.
• In many cases, it can even be more stable than the original thread.

The high durability and stability make thread repairs a reliable and long-term solution for damaged threads.

Yes, a thread repair kit can also be used for severely damaged threads:

• Prerequisite: sufficient material must be available to cut the new thread.
• Effective: A complete repair can often be carried out even in the case of considerable damage.
• Limitations: If there is too much material loss or structural damage to the component, the repair may be impossible.

Thread repair kits offer a versatile solution for various degrees of thread damage as long as the basic structure of the component is intact.

The inserts are used once and are designed for a permanent repair solution:

• Firm anchoring: wire thread inserts are firmly anchored in the carrier material.
• Multiple use of tools: The tools in the repair kit can be used repeatedly.
• Sufficient quantity: A thread repair kit typically contains several inserts for different repairs.

This disposable design ensures reliable and durable thread repair for every application.

Tak, istnieją różne rozmiary wkładek gwintowych, które wymagają specyficznych narzędzi dla każdego rodzaju gwintu. (BaerCoil^® i BaerFix^®)

Do montażu potrzebne są:

• Wiertło rdzeniowe: Do rozwiercania starego gwintu.
• Specjalny gwintownik (gwintownik pod wkładkę gwintową): Do nacinania gwintu przyjmującego. (tylko BaerCoil^®)
• Narzędzie do wkręcania: Do wkręcania wkładki gwintowej.

Narzędzia te dostępne są w różnych rozmiarach, dopasowanych do poszczególnych rozmiarów gwintów. BaerCoil^® oferuje zarówno narzędzia ręczne, jak i narzędzia maszynowe, które należy dobierać w zależności od zastosowania i materiału.

Istnieją dwa główne rodzaje zestawów do naprawy gwintu:

Wkładki gwintowe z drutu (np. BaerCoil^®):

• Wykonane z wysokiej jakości drutu ze stali nierdzewnej o romboidalnym przekroju.
• Zwijane w sprężynowy gwint.
• Zapewniają trwały i odporny na zużycie gwint.
• Często stabilniejsze niż oryginalny gwint.

Samogwintujące wkładki gwintowe (np. BaerFix^®):

• Podczas wkręcania nacinają własny gwint osadzenia w materiale.
• Gwarantują pewne i trwałe zakotwienie w materiale.
• Wykonane ze stali hartowanej, stali nierdzewnej lub mosiądzu.
• Oferują wysoką odporność na wyrwanie i brak tolerancji.

Oba rodzaje nadają się do różnych materiałów i zastosowań, przy czym samogwintujące wkładki są szczególnie oszczędne pod względem czasu.

BaerFix^® i BaerCoil^® to dwa różne systemy naprawy i wzmacniania gwintu firmy BAER:

BaerCoil^®

• Wkładki gwintowe z drutu wykonane z nawiniętego drutu ze stali nierdzewnej o rombowym przekroju
• Smukłe i oszczędzające miejsce
• Do precyzyjnej naprawy gwintu i wzmacniania gwintu
• Równomiernie rozkładają siły na zwoje gwintu
• Bardzo wysokie dopuszczalne obciążenia, często wyższe niż w przypadku standardowych połączeń gwintowych
• Odpowiednie dla różnych materiałów i zastosowań

BaerFix^®

• Masywne, samogwintujące tuleje gwintowane
• Grubościenne w porównaniu do wkładek BaerCoil^®
• Samodzielnie nacinają gwint osadzenia (w materiałach do ok. 450 N/mm² wytrzymałości na rozciąganie)
• Wymagają większej ilości materiału nośnego
• Szczególnie odpowiednie dla materiałów o niskiej wytrzymałości na ścinanie
• Zapewniają wysoką odporność na wyciąganie i odporność na korozję

Główne różnice

• Forma: BaerCoil^® to spirale z drutu, BaerFix^® to masywne tuleje.
• Metoda montażu: BaerCoil^® są osadzane w uprzednio naciętym gwincie, BaerFix^® nacinają gwint samodzielnie.
• Wymagania materiałowe: BaerFix^® wymagają większej ilości materiału nośnego niż BaerCoil^®.
• Zakres zastosowań: BaerCoil^® są wszechstronniejsze, BaerFix^® sprawdzają się szczególnie w miękkich materiałach.

Wybór pomiędzy BaerFix^® a BaerCoil^® zależy od konkretnego zastosowania, dostępnego materiału nośnego oraz wymagań dotyczących obciążeń. Oba systemy oferują skuteczne rozwiązania w zakresie naprawy i wzmacniania gwintu, każdy z własnymi zaletami i ograniczeniami.

BaerFix® to innowacyjny system naprawy gwintu i wzmacniania gwintów, który charakteryzuje się następującymi właściwościami:

• Samogwintujące tuleje gwintowane: Masywne wkładki, które samodzielnie nacinają gwint w otworze montażowym.
• Przydatność materiałowa: Idealne do materiałów o niskiej wytrzymałości na ścinanie i wytrzymałości na rozciąganie do ok. 450 N/mm².
• Zakres zastosowania: Naprawa gwintu uszkodzonego lub zużytego oraz wzmacnianie istniejących gwintów.
• Komponenty: Składa się ze specjalnych wkładek oraz narzędzi montażowych.

Zalety:

• Tworzy gwinty o wysokiej nośności i odporności na zużycie.
• Oszczędza zasoby i koszty dzięki ponownemu wykorzystaniu naprawionych gwintów.
• Prosta obsługa poprzez bezpośrednie wkręcanie po wierceniu.
• Większa wytrzymałość niż oryginalny gwint.

BaerFix® sprawdza się szczególnie w przypadku materiałów takich jak aluminium, metale lekkie, mosiądz, żeliwo i tworzywa sztuczne. System oferuje skuteczne rozwiązanie do naprawy gwintu i wzmacniania gwintów w różnych zastosowaniach przemysłowych oraz DIY.

Repairing a damaged thread with the BaerFix^® thread repair system is done in three simple steps:

1. Core hole drilling:

• The damaged thread is drilled out with a core drill.
• If necessary, the hole is countersunk with a countersink.

2. Preparation of the thread insert:

• The BaerFix^® thread insert is turned onto the special installation tool.
• The cutting slots of the insert must point downwards.
• The insert is secured with a lock nut.

3. Screwing in the threaded insert:

• The prepared threaded insert is screwed into the hole.
• The BaerFix^® insert cuts its own receiving thread.
• After screwing in, the lock nut is loosened and the installation tool is removed.

The result is a new, stable thread that is often more wear-resistant and resilient than the original.

BaerFix^® is ideal for:

• Thread repair: Restoring damaged or worn threads.
• Thread reinforcement: Reinforcement of existing threads for higher load-bearing capacity.
• Materials with low shear strength: Ideal for materials such as aluminum, light metals, brass, cast iron and plastics.
• Tensile strength up to 450 N/mm²: Ideal for materials in this strength range.
• Weight-critical applications: Enables weight savings by using lighter materials.
• Space-critical constructions: Provides high strength with minimal space requirements.
• Vibration-intensive environments: Ensures durable, vibration-resistant anchoring.
• Corrosion-prone areas: High corrosion resistance for a wide range of environmental conditions.

BaerFix^® is widely used in the automotive industry, in plant and equipment construction, in electrical and laboratory technology as well as in the military and household appliance sectors.

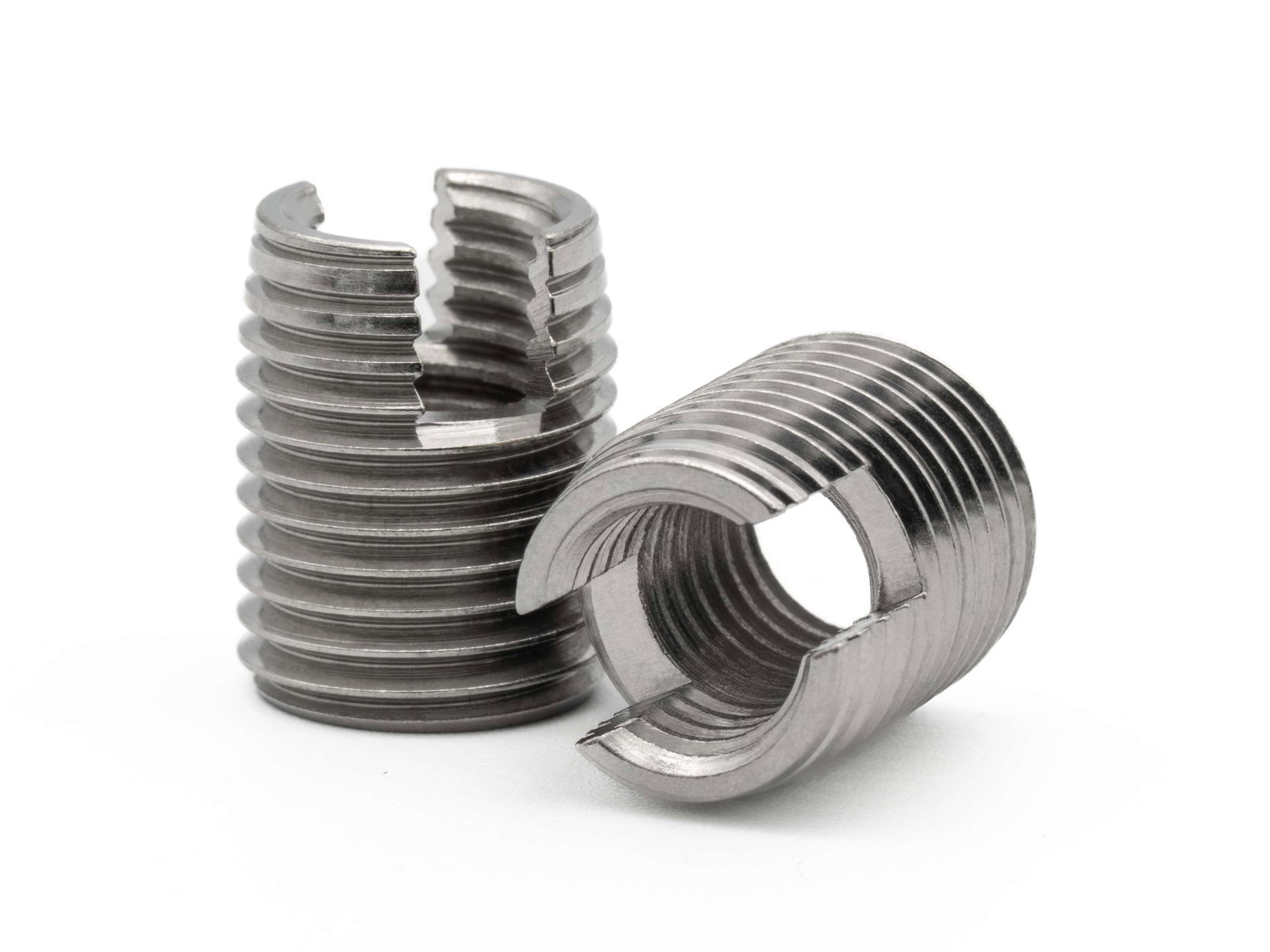

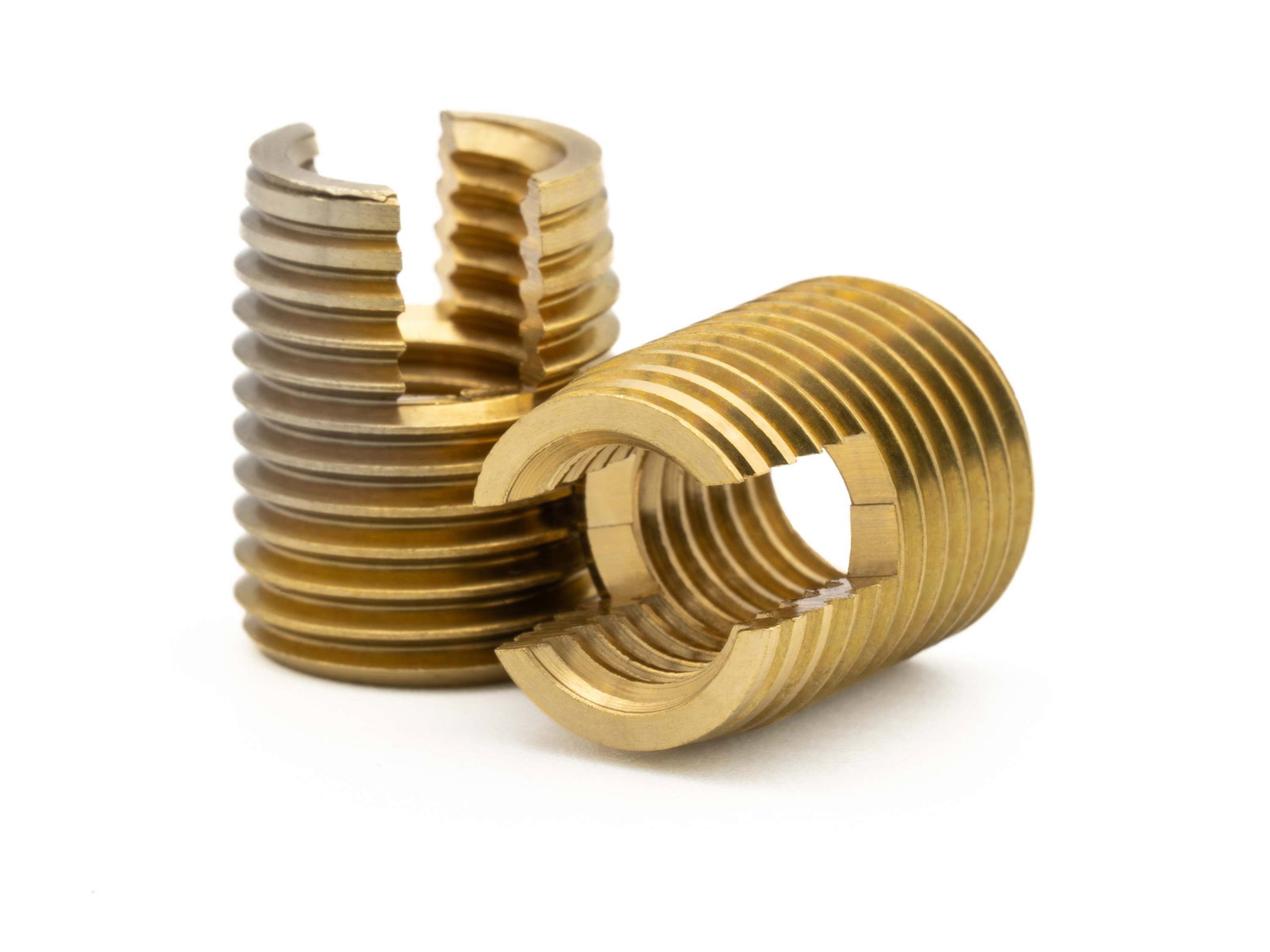

Cutting slots are features of BaerFix^® thread inserts:

• Function: Enable independent cutting of the holding thread.
• Position: Located at the lower end of the inserts.
• Advantages: Guarantee firm anchoring, are easy to handle and ideal for thread repairs in materials with low shear strength.

These slots enable safe and efficient thread repair without special prior knowledge.

Cutting holes (i.e. holes in the thread insert) are important elements of BaerFix^® thread inserts:

• Function: Enable independent cutting of the holding thread
• Advantages: Simplify installation, ensure a precise fit and increase the holding force in the material
• Special feature compared to cutting slots: The inserts are more stable and can also be used in materials that are difficult to machine.

These holes make BaerFix^® an efficient solution for thread repairs, especially in softer materials, without requiring prior knowledge or special tools.

Yes, BaerFix^® is ideal for repairing spark plug threads:

• Special design: BaerFix^® thread inserts are available specifically for spark plug threads.
• Easy to use: The repair can be carried out without any special prior knowledge.
• Robust solution: Repaired threads withstand higher loads and guarantee optimum hold.
• Sealing: The thread insert is inserted in such a way that the spark plug sealing ring grips optimally.
• Reinforcement: The repaired thread is often more stable than the original thread.

Repair process:

1. Drill core hole
2. Mount BaerFix^® thread insert on installation tool
3. Screw in the thread insert
4. Remove the installation tool

BaerFix^® thread inserts offer an effective and permanent solution for damaged or worn spark plug threads without having to replace the cylinder head.

BaerCoil^® is an innovative thread repair and reinforcement system:

• Main component: Wire thread inserts made from work-hardened stainless steel
• Function: Repair and reinforcement of damaged or stressed threads
• Areas of application: Mechanical engineering, automotive industry, electrical engineering, medical technology, aerospace industry

Advantages:

• Higher load capacity than the original thread
• Improved wear resistance and corrosion resistance
• Even force distribution on thread turns
• Enables weight savings thanks to smaller thread diameters

Application: Particularly suitable for materials with low shear strength such as aluminum and plastic

Installation: Three-stage process – core hole drilling, thread cutting, insertion of the thread insert

BaerCoil^® offers a sustainable and cost-effective solution for thread repair and reinforcement that extends component life and minimizes scrap.

Repairing a damaged thread with BaerCoil^® is a four-step process:

1. Core hole drilling:

• The damaged thread is drilled out slightly larger with a twist drill.
• Optionally, the hole can be countersunk with a countersink.

2. Thread cutting:

• A new holding thread (EG thread or STI thread) is cut using a special BaerCoil^® tap.
• Cutting oil is recommended to improve the quality of the thread.

3. Install the thread insert:

• The wire thread insert is placed on the insertion tool and screwed into the new holding thread.
• The insert sits 1/4 to 1/2 turn below the surface.

4. Break the tang:

• The tang of the thread insert is broken off to ensure a clean threaded hole.

Advantages of BaerCoil^®:

• The repaired thread is often stronger and more resilient than the original.
• Suitable for materials with low shear strength such as aluminum and plastic.
• High wear resistance and corrosion resistance due to stainless steel wire thread inserts.

BaerCoil^® offers an efficient and durable solution for the repair and reinforcement of damaged threads in various industrial and technical applications.

The following tools are required to install a BaerCoil^® thread insert:

• Twist drill: For drilling out the damaged thread.
• Tap (EG tap or STI tap): For cutting the receiving thread for the thread insert.
• Installation tool: A special tool for screwing in the thread insert.
• Tang breaker: Required for inserts with tang.

Additional helpful tools:

• Countersink: Optional for countersinking the hole.
• Cutting oil: Recommended for better quality thread cutting.

These BaerCoil^® tools are required to prepare the thread precisely and insert the insert correctly. They ensure a professional installation that results in a stable and resilient repaired thread.

BaerCoil^® thread inserts are particularly suitable for:

• Highly stressed applications: Improve the load-bearing capacity and wear resistance of threads.
• Materials with low shear strength: Ideal for metals such as aluminum, brass and magnesium alloys.
• Automotive, aerospace: Proven in demanding technical environments.
• Mechanical engineering: Provides solutions for precise and resilient threaded connections.
• Military equipment: Meets high demands for stability and reliability.
• Thermally stressed environments: Withstands high temperatures (up to 550°C in the InconelX750 version).
• Thread repair: Allows damaged threads to be restored, often stronger than the original.
• Weight-critical designs: Allows the use of lighter materials while maintaining strength.
• Corrosion prone areas: Provides excellent corrosion resistance through stainless steel construction.
• Precision applications: Ensures high surface finish and accurate fits.

BaerCoil^® inserts reduce the risk of material failure and enable the optimization of threaded connections in a wide range of industrial applications.

BaerCoil® gwintowniki różnią się od standardowych gwintowników w następujących punktach:

• Większa średnica zewnętrzna: Gwintowniki BaerCoil® mają większą średnicę zewnętrzną, aby nacinać gwint przyjmujący dla wkładki gwintowej z drutu.
• Dokładniejszy obraz skrawania: Wytwarzają dokładniejszy obraz skrawania i wolne od zadziorów krawędzie skrawające, co jest istotne dla precyzyjnego osadzenia wkładek gwintowych z drutu.
• Specjalna obróbka powierzchniowa: Gwintowniki BaerCoil® posiadają specjalnie obrobioną powierzchnię, która zapewnia sprawny odprowadzanie wiórów.
• Dopasowane kąty natarcia: Posiadają odpowiednie kąty natarcia dostosowane do indywidualnego zachowania wióra różnych materiałów.
• Wysokiej jakości stal: Gwintowniki BaerCoil® są wykonane z wysokiej jakości stali, co zwiększa ich trwałość.
• Specjalne procesy hartowania: Dzięki specjalnym procesom hartowania i wielokrotnemu odpuszczaniu uzyskuje się jednorodną strukturę twardości, która przyczynia się do ciągliwości i stabilności.

Te właściwości sprawiają, że gwintowniki BaerCoil® są szczególnie odpowiednie do pracy z wkładkami gwintowymi z drutu i gwarantują gwint zgodny ze sprawdzianem z doskonałą powierzchnią przy długiej żywotności narzędzia.

Narzędzie montażowe jest niezbędnym instrumentem do prawidłowej instalacji wkładek gwintowych BaerCoil^® :

• Główna funkcja: Precyzyjne osadzanie wkładki gwintowej w przygotowanym gwincie przyjmującym.
• Dokładne pozycjonowanie: Zapewnia właściwą głębokość i wyrównanie wkładki.
• Ochrona wkładki: Zapobiega uszkodzeniom podczas montażu.
• Łatwa obsługa: Umożliwia kontrolowaną i sprawną instalację.

Użycie narzędzia montażowego:

1. Nałożyć wkładkę gwintową na narzędzie montażowe.
2. Ostrożnie wprowadzić wkładkę w przygotowany gwint.
3. Obracać narzędziem zgodnie z ruchem wskazówek zegara, aż wkładka zostanie całkowicie osadzona.
4. Usunąć narzędzie montażowe, pozostawiając wkładkę na miejscu.

Narzędzie montażowe jest nieodzowne do profesjonalnej i niezawodnej instalacji wkładek gwintowych BaerCoil^®, zapewniając optymalną funkcjonalność i trwałość naprawionych gwintów.

The different types of tools for BaerCoil^® thread inserts differ as follows:

1. Installation tool:

• For manual insertion of the thread inserts
• With depth limitation by locking ring
• 7 mm square drive for use with tap wrench or tool ratchet

2. Machine tool:

• Designed for machine use
• Enables faster work with larger quantities
• Suitable for automated processes

3. NoTang tool:

• Specially developed for the NoTang tangless system
• Compatible with NoTang thread inserts that have small notches instead of tangs
• Simplifies the installation process as no tang breaking is required

Main differences:

• Application: Manual (installation tool) vs. machine (machine tool) vs. specifically for NoTang system (NoTang tool)
• Compatibility: NoTang tools can only be used with NoTang thread inserts
• Efficiency: Machine tools for higher quantities, NoTang for simplified process without tang breakage

All tool types serve the purpose of installing BaerCoil^® thread inserts precisely and efficiently, but are optimized for different application scenarios and product lines.

Unscrewing tools are special instruments for removing stuck or defective threaded inserts. They are used to unscrew threaded inserts from materials without damaging the surrounding material.

Main functions:

• Removal of seized threaded inserts
• Suitable for metric (M3 to M10) and inch threads (3/16 to 3/8)
• Application: Insert into the threaded opening and turn counterclockwise

Advantages:

• Enables easy disassembly without damaging the material
• Suitable for manual and machine application

Unscrewing tools are indispensable for the maintenance and renewal of threaded connections, as they enable the quick and safe removal of threaded inserts.

BaerCoil® oferuje trzy główne typy wkładek gwintowych:

1. Wkładki swobodnie przechodzące: Odpowiednie do standardowych zastosowań, idealne do połączeń wymagających częstego demontażu.
2. Wkładki uchwyt śrubowy: Zapewniają dodatkową siłę utrzymania dzięki zaciskającym zwojom, szczególnie przydatne w środowiskach o dużych drganiach.
3. Wkładki NoTang: Bezczopowe wykonanie, które nie pozostawia czopów w elemencie konstrukcyjnym, zwiększa bezpieczeństwo i upraszcza montaż.

Te warianty umożliwiają elastyczne dostosowanie do różnych wymagań i środowisk pracy.

The BaerCoil^® PRO repair set differs from standard sets in the following ways:

• Contains core hole drills and machine taps
• Provides additional tools for professional users
• Enables more efficient work with larger quantities
• Suitable for industrial use and workshops
• Contains higher quality and more durable components

The PRO set is therefore specially tailored to the needs of professionals and intensive users who frequently have to carry out thread repairs.

BaerCoil^® thread inserts can be used in a variety of materials, e.g.:

• Metals: aluminum, magnesium, titanium, copper, steel and their alloys
• Plastics: Suitable for various types of plastic

They are also suitable for:

• Brass and bronze
• Cast iron
• Laminates

BaerCoil^® thread inserts are particularly beneficial in materials with low shear strength, where they increase thread strength and load capacity. They offer protection against wear and corrosion, making them a versatile solution for various applications in different materials.

BaerCoil^® thread inserts are particularly useful in the following industries and applications:

• Automotive: For engines, transmissions, radiators and body parts where heavy-duty threads are required.
• Mechanical engineering: For reinforcing and repairing threads in components subject to high loads.
• Aerospace: For engines and component fastenings, thanks to their high temperature and corrosion resistance.
• Electrical and laboratory technology: In medical devices and technical housings.
• Military equipment: For aircraft, tanks and weapons where maximum strength and reliability are required.

The inserts provide protection against wear, increase pull-out strength and minimize material consumption, making them ideal for demanding technical applications.

Threaded inserts can have a very long service life in heavy-duty applications:

• Durability: they last for years, even under heavy loads.
• Material dependency: Particularly durable when installed in hard materials such as steel or aluminum.
• Wear protection: Their stainless steel construction ensures high resistance to corrosion and abrasion.

The service life depends on the application and environmental conditions, but is extremely robust when installed and used correctly.
