NPT - Filettatura conica americana

Filetto NPT – filetto conico americano per tubi

In Germania, nella tecnica sanitaria e del riscaldamento viene utilizzato principalmente il filetto per tubi Whitworth con la sigla G. Tuttavia, non è l’unico filetto impiegato in questo ambito. Con i National Pipe Thread Standards degli Stati Uniti esiste un altro sistema di filettatura per tubi molto diffuso. Il filetto NPT è il rappresentante più noto ed è utilizzato per un’ampia gamma di collegamenti di tubazioni. Nel negozio online BAER trovate numerosi articoli per la realizzazione, la rilavorazione e il controllo dei filetti per tubi NPT. Sfogliate le nostre categorie e trovate l’utensile giusto per la vostra applicazione.

Tutto quello che dovete sapere sul filetto NPT (National Pipe Taper) secondo ANSI B 1.20.1

Il filetto NPT è un filetto per tubi utilizzato per numerosi collegamenti su tubazioni, raccordi e valvole senza requisiti particolari. È impiegato principalmente in Nord America, ma anche in alcune parti del Sud America come il Brasile.

Il filetto per tubi NPT è un filetto conico con una conicità di 1:16 ed è normalizzato secondo ANSI B 1.20.1. La sigla NPT sta per National Pipe Taper, dove il termine taper indica la forma conica. Si tratta di un filetto in pollici: tutte le dimensioni, come il diametro esterno, sono quindi espresse in pollici. Il passo è indicato in filetti per pollice.

Come per tutti i tipi di filetti per tubi, la tenuta è un aspetto centrale. Una combinazione di filetto esterno e interno NPT non è a tenuta meccanica, pertanto è necessario utilizzare un materiale sigillante aggiuntivo.

Il filetto NPT ha un angolo di fianco di 60°, che rappresenta una differenza significativa rispetto al filetto per tubi Whitworth comunemente utilizzato in Europa con un angolo di 55°. I due tipi di filetti non sono compatibili e non devono mai essere combinati, poiché non si otterrebbero collegamenti a tenuta. Esistono tuttavia adattatori che consentono un avvitamento sicuro.

La tabella dei filetti NPT riporta informazioni sulla dimensione del filetto e sul passo. Nei filetti per tubi, l’indicazione della dimensione nominale nella designazione può risultare fuorviante, poiché non corrisponde al diametro esterno. Ciò è dovuto al fatto che i materiali moderni consentono tubi con pareti più sottili, il che influisce principalmente sul diametro interno. Le designazioni dei filetti non sono mai state adattate a questa evoluzione. Un filetto con designazione 1" – 11 1/2 NPT ha quindi in realtà un diametro esterno di 1,308 pollici. Le dimensioni più comuni sono NPT 1/8 - 18, NPT 1/4 - 18, NPT 3/8 - 18 e NPT 1/2 - 14.

L’NPT è solo uno dei numerosi filetti per tubi provenienti dagli Stati Uniti. L’ampia gamma di versioni comprende sia filetti per applicazioni generali sia filetti con scopi molto specifici. Tra questi ultimi rientra, ad esempio, il filetto NPTF. La sigla sta per National Pipe Taper Fuel and Oil e indica un tipo di filetto utilizzabile in generale, ma progettato in particolare per linee di carburante. Il NPTF è un filetto fine a tenuta secca.

Filetto NPT – La nostra gamma

Nel negozio online BAER trovate un’ampia selezione di utensili per la filettatura NPT. Acquistate maschi e filiere singolarmente in base alle vostre esigenze oppure scegliete la soluzione più pratica con i nostri set di filettatura.

Set di filettatura per filetti NPT

Volete coprire in un’unica soluzione tutto il vostro fabbisogno di utensili per la lavorazione dei filetti NPT? Vi consigliamo allora i nostri set di filettatura NPT. Sono disponibili in due dimensioni: NPT 1/8 - 1" e NPT 1/8 - 2". I set includono non solo maschi e filiere nelle dimensioni indicate, ma anche portafiliere e giramaschi necessari per l’utilizzo. Tutti gli utensili sono disposti in modo ordinato in un elegante cofanetto in legno, ideale per il trasporto e la conservazione.

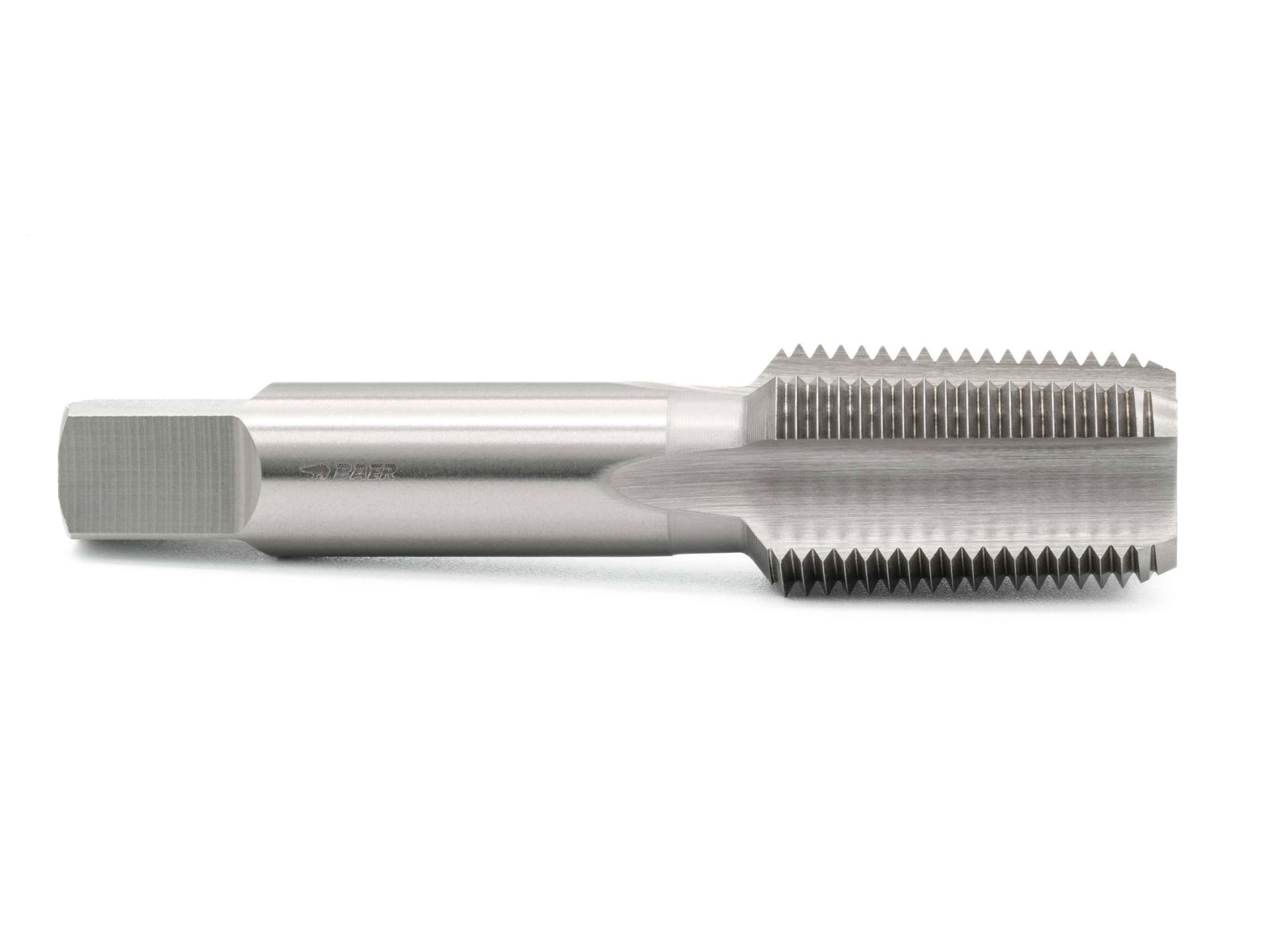

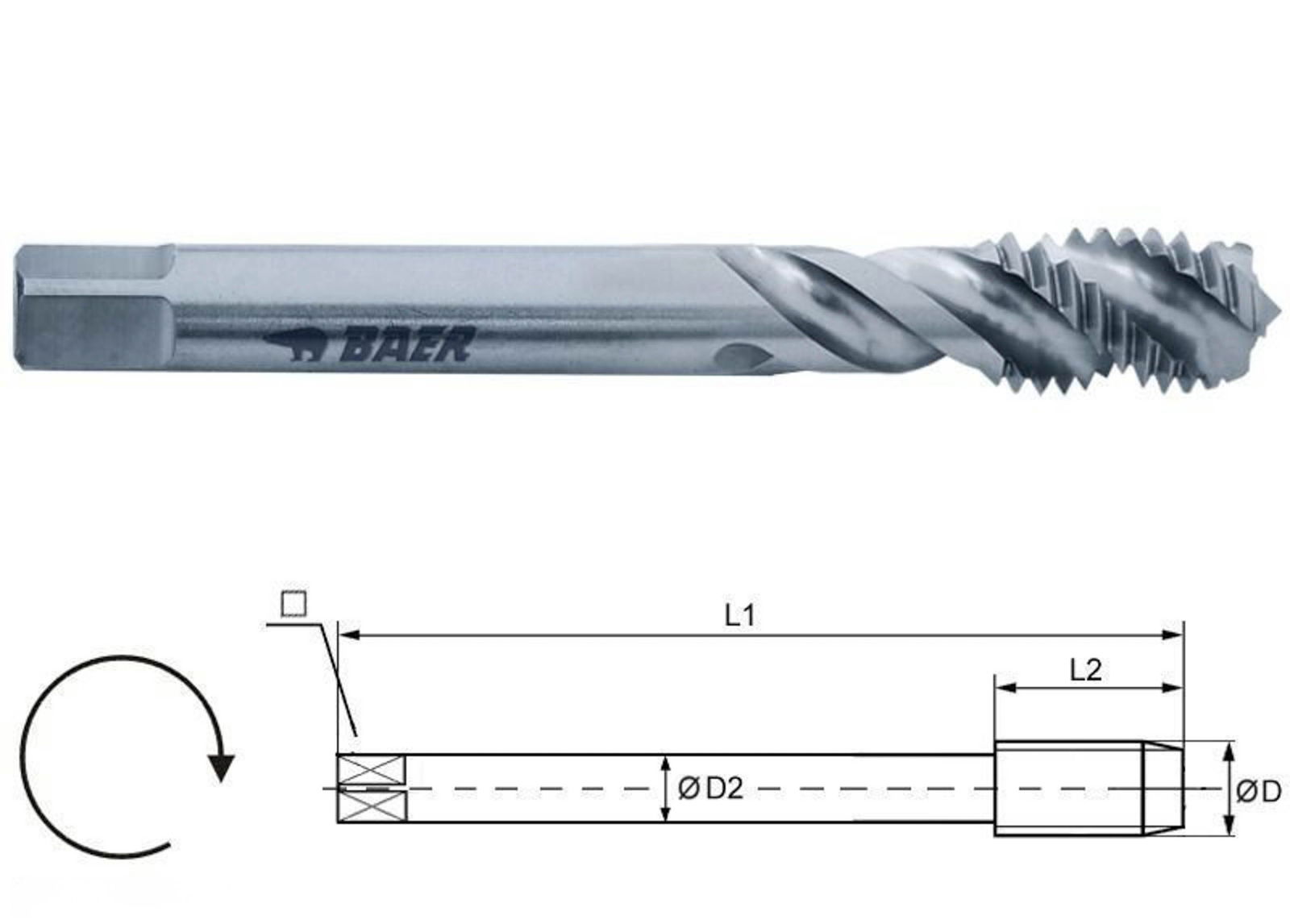

Maschi per filetti NPT

Con un maschio NPT BAER realizzate filetti in pochissimo tempo, sia su fori ciechi sia passanti. Anche i filetti sinistri non sono un problema. Con un maschio NPT a taglio singolo rimanete flessibili e potete scegliere se lavorare a mano o a macchina. Per un utilizzo frequente e per applicazioni impegnative consigliamo i nostri maschi macchina NPT, che tagliano l’acciaio con estrema facilità.

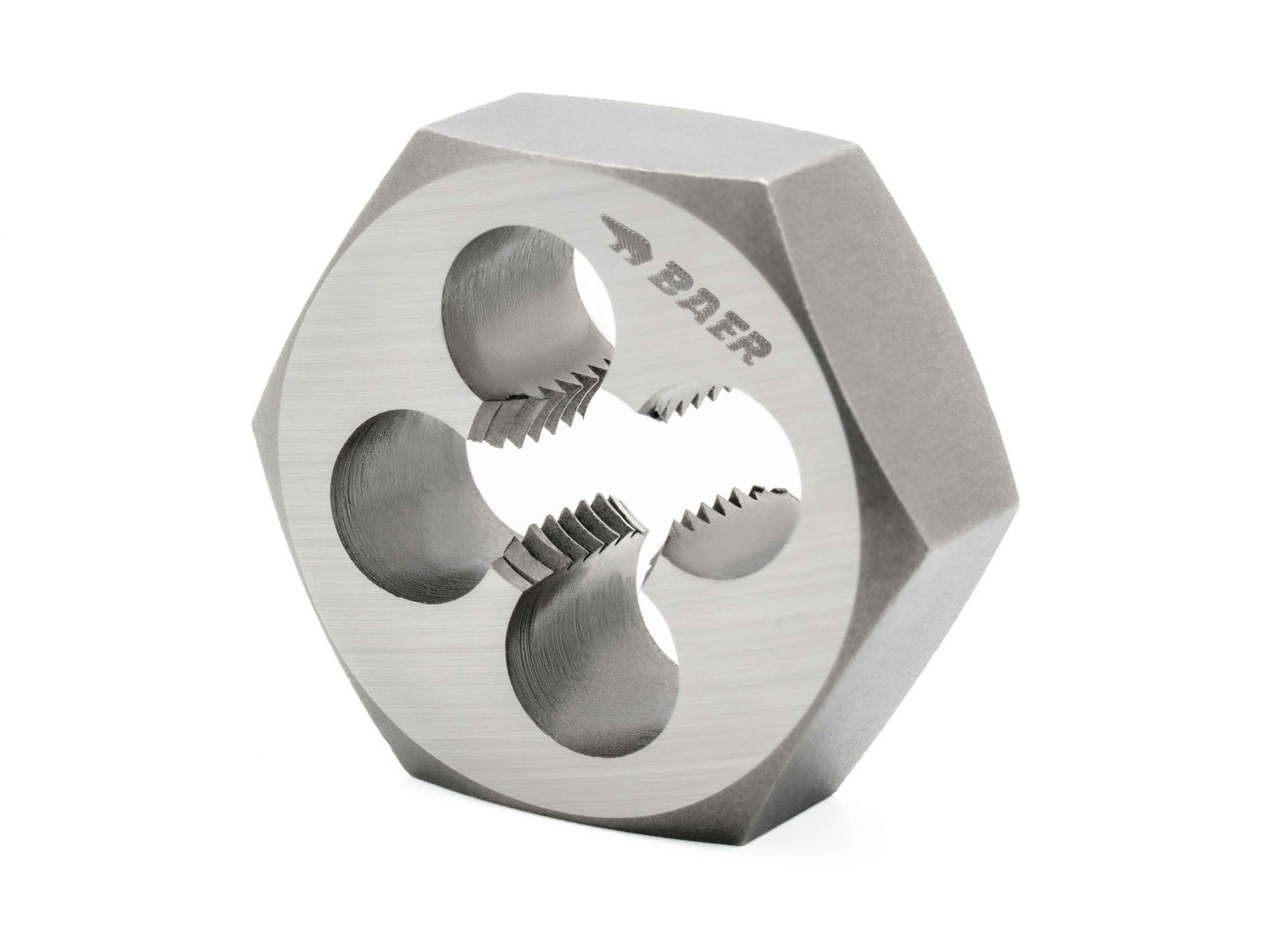

Filiere per filetti NPT

I filetti esterni si realizzano in modo rapido e semplice con una filiera NPT. Nel nostro shop trovate filiere tonde in molte dimensioni. E se si tratta di riprendere un filetto o di lavorare in spazi ristretti, date un’occhiata alle nostre filiere esagonali. Possono essere utilizzate con una normale chiave a forchetta, rendendo l’impiego particolarmente flessibile.

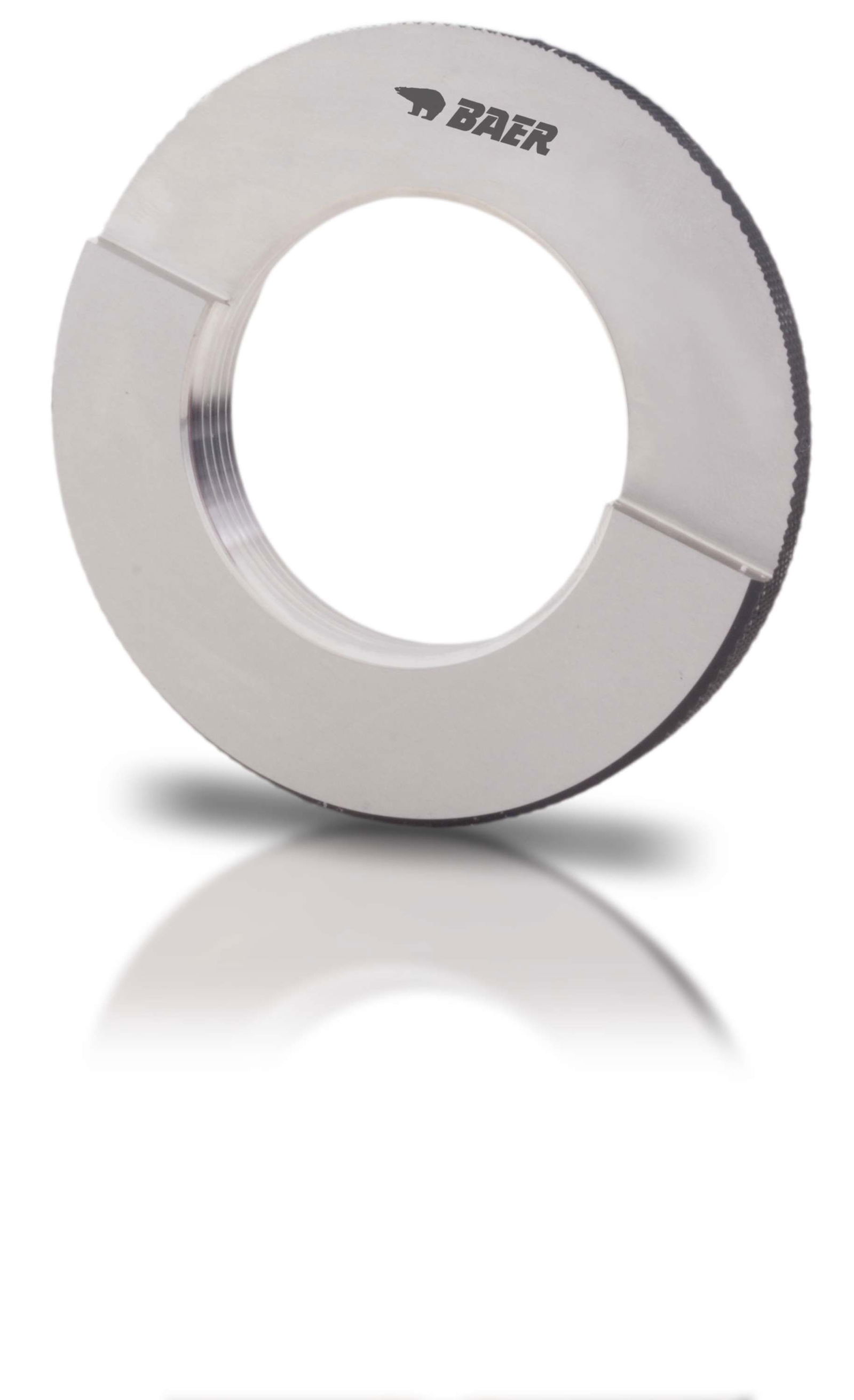

Calibri di filettatura per filetti NPT

Dopo aver realizzato un filetto per tubi NPT, potreste voler verificare che rientri nelle tolleranze previste dalla norma. Questo è particolarmente semplice con i calibri di filettatura NPT. I nostri calibri tampone e anelli di controllo per filetti per tubi NPT sono estremamente affidabili e forniscono risultati precisi.

Scoprite ora utensili e accessori per il filetto NPT nello shop online BAER!

Visitate il negozio online BAER e scoprite i nostri prodotti di alta qualità per la lavorazione dei filetti. Avete domande su uno dei nostri articoli o necessitate di una consulenza d’acquisto approfondita? Non esitate a contattare il nostro servizio clienti. Saremo lieti di aiutarvi in ogni vostra richiesta.
