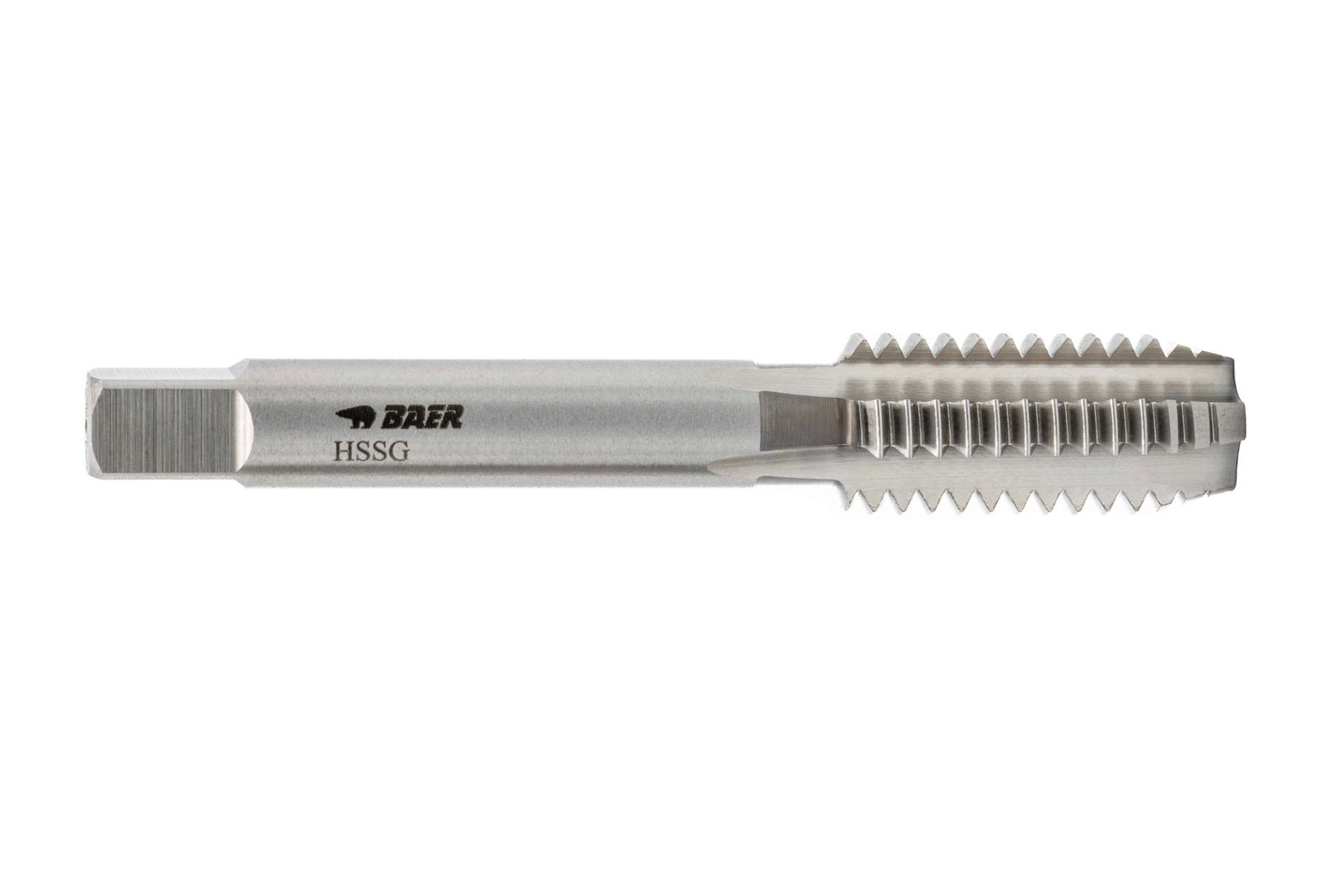

BAER HSSG Maschiatura manuale di finitura (No. 3) BSW 5/16 x 18
6,40 €
Prezzi incl. IVA più costi di spedizione più costi di spedizione
Spedizione gratuita da 39 € (in Germania)
Disponibile
BAER HSSG Maschiatura manuale di finitura (No. 3) BSW 5/16 x 18
Il rubinetto di finitura (n. 3) ti permette di tagliare un filetto finito. È preferibile sagomare il filetto in anticipo con un rubinetto conico (n. 1) o un rubinetto intermedio (n. 2) per distribuire meglio la potenza di taglio.
Il rubinetto di finitura (n. 3) può essere utilizzato anche senza un rubinetto pre o intermedio (n. 2) perché taglia già un filetto completamente utilizzabile. Tuttavia, lo smusso corto rende più difficile entrare direttamente nel foro e la durata dell'utensile si riduce rispetto all'utilizzo di set di rubinetti manuali in più parti
Rispetto al rubinetto a macchina, il rubinetto manuale ha un gambo corto. Questo ti permette di tagliare il filetto interno a mano senza incepparsi e può essere utilizzato con chiavi per rubinetti, cricchetti per utensili o altri strumenti di presa con attacco quadro.
Il filetto può essere tagliato in un foro centrale preforato. Grazie allo smusso corto del rubinetto di finitura, può essere utilizzato universalmente per fori passanti e fori ciechi.
Dimensioni
| Diametro |
5/16 |
|---|---|
| Diametro nominale in mm |
7,94 |
| Diametro nominale in pollici |
0,313 |
| Dimensione |
BSW 5/16 x 18 |
| Inclinazione |
18 |
| Inclinazione in mm |
1,41 |
| Quadrato |
4,9 mm |
Caratteristiche
| Direzione |
A destra |
|---|---|
| Filettatura standard |
BSW: filettatura standard British Whitworth secondo BS 84 |
| Gruppo di prodotti |
Maschietto |
| Materiale |
HSSG lucido |
| Resistenza alla trazione a temperatura ambiente |
fino a 900 N/mm² | 27,1 HRC |
| Standard |
DIN 352 |
| Tipo di prodotto |
Set di maschi a mano |
| Tolleranza |
medio |
Informazioni tecniche - Maschi a vite
6.5 mm
Foro passante e foro cieco fino a 2 x D
Forma C scanalata diritta
2-3 marce
Non avviene quasi mai. I trucioli rimangono nelle scanalature.
Raffreddamento e lubrificazione esterni
HSSG lucido
fino a 900 N/mm² | 27,1 HRC
medio
Applicazioni
- Materiali con buona lavorabilità fino a 900 N/mm²
- Acciai non legati e basso legati
Disegno tecnico
| D1 |
BSW 5/16 x 18 |
|---|---|
| D2 |
6 mm |
| Diametro |
5/16 |
| L1 |
56 mm |
| L2 |
22 mm |
| Quadrato |
4,9 mm |
Applicazione - Campioni di materiali per i maschi
| Acciai da costruzione non legati | |
|---|---|
| 1.0035 | S185 (St33) |
| 1.0036 | S235JRH |
| 1.0038 | RSt37-2 |
| 1.0039 | S235JRG1+CR |
| 1.0044 | St44-2 |
| 1.0060 | E335 (St60-2) |
| 1.0116 | St37-3 |
| 1.0570 | St 52-3 |
| Acciai legati per costruzioni | |
|---|---|
| 1.5415 | 15Mo3 |
| 1.5423 | 16Mo5 |
| 1.5622 | 14Ni6 |
| 1.7335 | 13CrMo44 |
| 1.7337 | 16CrMo44 |
| 1.7715 | 14MoV63 |
| Acciai a taglio libero | |
|---|---|
| 1.0711 | 9S20 |
| 1.0715 | 9SMn28 |
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0723 | 15S20 |
| 1.0726 | 35S20 |
| 1.0737 | 9SMnPb36 |
| 1.0758 | 60SPb20 |
| Acciai da cementazione | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Acciai temprati e rinvenuti non legati | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck45) |
| Acciaio fuso | |
|---|---|
| 1.0420 | GS-38 |
| 1.5419 | GS-22 Mo 4 |
| 1.6750 | GS-20 NiCrMo3 7 |
| 1.7357 | GS-17 CrMo 5 5 |
| Ghisa malleabile | |
|---|---|
| 0.8145 | EN-GJMB 450-6 |
| 0.8170 | EN-GJMB 700-2 |
| 0.8045 | EN-GJMW-450-7 |
| 0.8055 | EN-GJMW-550-4 |
| Rame puro a bassa lega | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Taglio corto dell'ottone | |
|---|---|
| 2.0401 | CuZn39Pb3 |
| Ottone a taglio lungo | |
|---|---|
| 2.0321 | CuZn37 |
| 2.0335 | CuZn36 |
| 2.0360 | CuZn40 |
| Alluminio fuso Si > 5-12 % | |
|---|---|
| 3.2161 | G-AlSi8Cu3 |
| 3.2163 | G-AlSi9Cu3 |
| 3.2381 | G-AlSi10Mg |
| 3.2583 | G-AlSi12(Cu) |
| Ghisa a grafite lamellare | |
|---|---|
| 0.6010 | EN-GJL 100 (GG-10) |
| 0.6020 | EN-GJL 200 (GG -20) |
| 0.6025 | EN-GJL 250 (GG-25) |
| 0.6030 | EN-GJL 300 (GG -30) |
| Lega di rame-stagno (bronzo) a taglio corto | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| 2.1097 | G-CuSn5ZnPb |
| Rame puro, rame a bassa lega | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
Ulteriori informazioni
- BSW - filettatura grossa British Standard Whitworth BS 84
- Denominazioni, geometrie e definizioni sui rubinetti
- Tolleranze della filettatura interna
- Filettatura interna e foro centrale dimensioni
- Forme di smusso per rubinetti
- Confronto pollici-mm
- Trattamenti superficiali sugli utensili di maschiatura
- Informazioni sulla spillatura
- Tabella dei materiali
