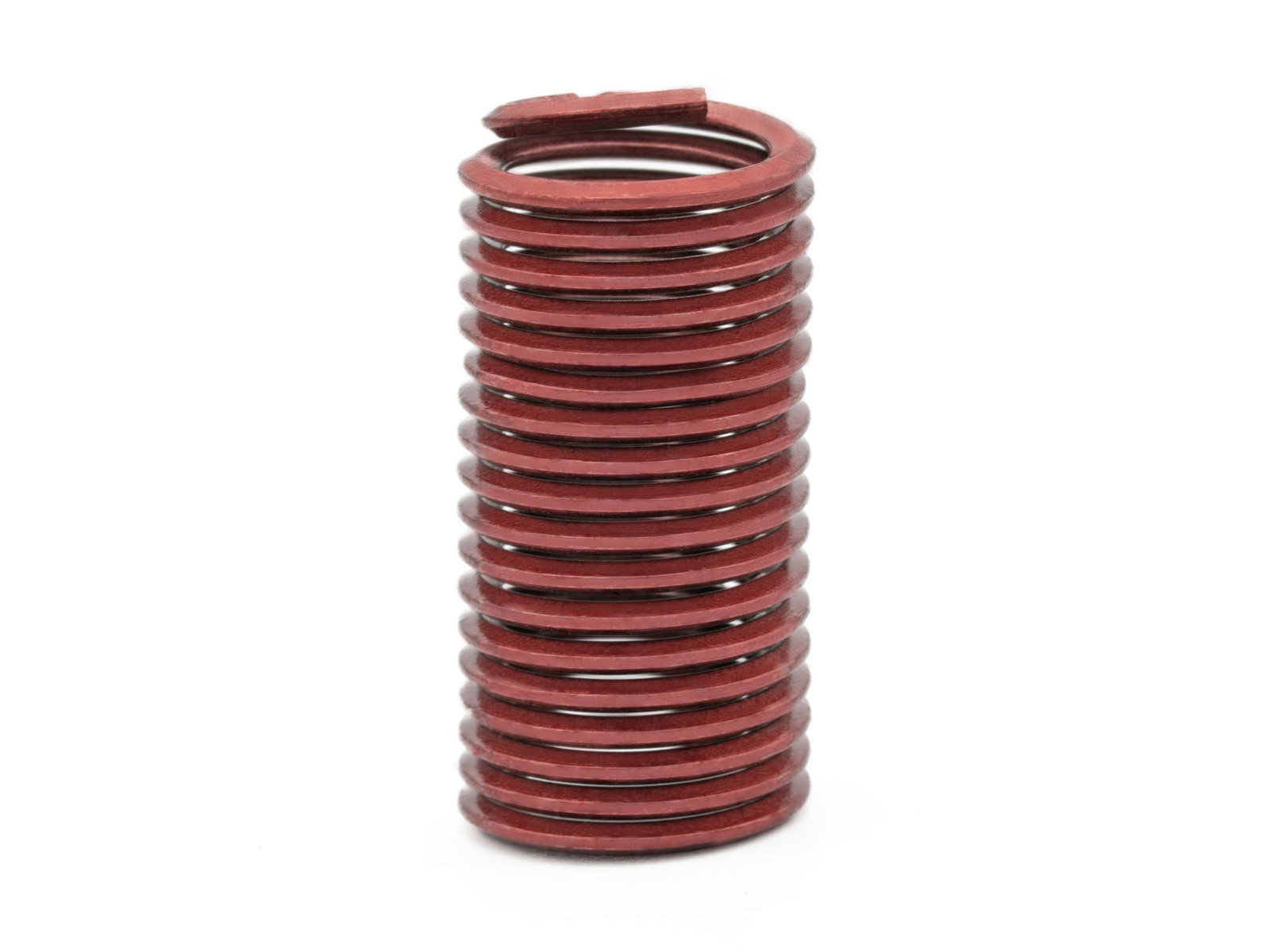

BaerCoil Inserts filetés M 7 x 1,0 - 3,0 D (21 mm) - screw grip (blocage de vis) - 100 pièces


Les inserts filetés BaerCoil® offrent une liaison durable et performante, et permettent de récupérer des pièces mises au rebut lors de la réparation du filetage. Ils créent également des assemblages porteurs dans des matériaux à faible résistance au cisaillement. Précis et résistants à l'usure, les inserts maintiennent fermement votre vis sans déformer l'insert fileté. Ils sont idéaux pour réparer des filets endommagés ou usés. Les inserts filetés sont souvent utilisés dans des secteurs tels que l'automobile, le génie électrique, la technique médicale ou la construction légère, ainsi que dans l'aéronautique.

L'insert fileté BaerCoil® est la solution idéale pour les filets endommagés, avec le même diamètre nominal ! Pour la réparation du filetage avec des inserts filetés, le filet est alésé, puis un nouveau filetage STI (Screw Thread Insert) destiné à l'insert fileté est taraudé. Ce filetage est souvent appelé aussi filetage STI (STI = Screw Thread Insert).

Les inserts filetés BaerCoil® sont indispensables pour une transmission optimale des efforts dans les constructions légères. Ils garantissent une répartition équilibrée des charges d'exploitation statiques et dynamiques sur chacun des filets. En outre, la flexibilité des inserts filetés compense les éventuelles erreurs de pas et d'angle. Les inserts filetés BaerCoil® permettent non seulement de gagner du temps et de l'argent, mais sont aussi beaucoup plus légers et plus compacts que les assemblages vissés conventionnels.


Inserts filetés BaerCoil® avec fixation de la vis | type « screw grip » - Tous les avantages en un coup d'œil

Avec les inserts filetés autobloquants « screw grip », votre construction reste stable, qu'elle soit exposée à des chocs, à des vibrations constantes ou à des mouvements. Les inserts filetés BaerCoil® avec fixation de la vis complètent les propriétés de l'assemblage « free running » et exercent un effet de serrage sur les flancs de la vis grâce à leurs spires de forme polygonale. Utilisez pour cela uniquement des vis d'une classe de résistance supérieure, car il se crée une liaison par frottement élastique. Les couples de serrage sont comparables aux spécifications de la norme DIN 267 partie 15 et de la norme ISO 2320. Veuillez noter que des outils de pose spéciaux à diamètres réduits sont nécessaires pour les inserts « screw grip ».

Les inserts filetés BaerCoil® peuvent si nécessaire être raccourcis à la longueur requise avec une pince coupante ou un outil similaire. Il faut noter que les inserts filetés avec fixation de la vis présentent une spire polygonale approximativement au milieu de l'insert. Celle-ci ne doit pas être retirée lors du raccourcissement afin de conserver l'effet de fixation de la vis.

Dimensions

Diamètre 7
Dimension M 7 x 1,0
Longueur 3,0 D
T (Longueur à l'état monté) 21 mm
Pas 1,0
Calcul de la longueur du filetage 3,0 D signifie 3 fois le diamètre : 3 fois 7 mm=21 mm
Diamètre nominal Pour M 7, le diamètre est de 7 mm

Caractéristiques

Direction A droite
Groupe de produits Inserts filetés
Matériel Acier inoxydable V2A (AISI 304, X5CrNi18-10, N°: 1.4301)
Norme de filetage M : Métrique ISO- Filetage standard selon DIN 13
Résistance à la traction à température ambiante >1400 N/mm²
Tolérance ISO2/6H
Type Screw grip (bloquant les vis)
Type de produit BaerCoil Inserts filetés
Résistance à la température 315°C à long terme
425°C à court terme

Applications

Toutes les utilisations normales pour Réparation du filetage et pour Renfort fileté

Dessin technique

Dessin technique insert fileté BaerCoil
B (profondeur de filetage avec entrée) 24,50 mm
D (profondeur minimale de l'avant-trou, sans pointe) 25,50 mm
Diamètre 7
F (diamètre extérieur min. - max. avant installation) 8,17 mm - 9,20 mm
Longueur 3,0 D
T (Longueur à l'état monté) 21 mm
P (profondeur) Le Insert fileté doit se trouver à 1/4 - 1/2 tours en dessous de la surface

Contenu

100

Vidéo d'instructions d'utilisation
