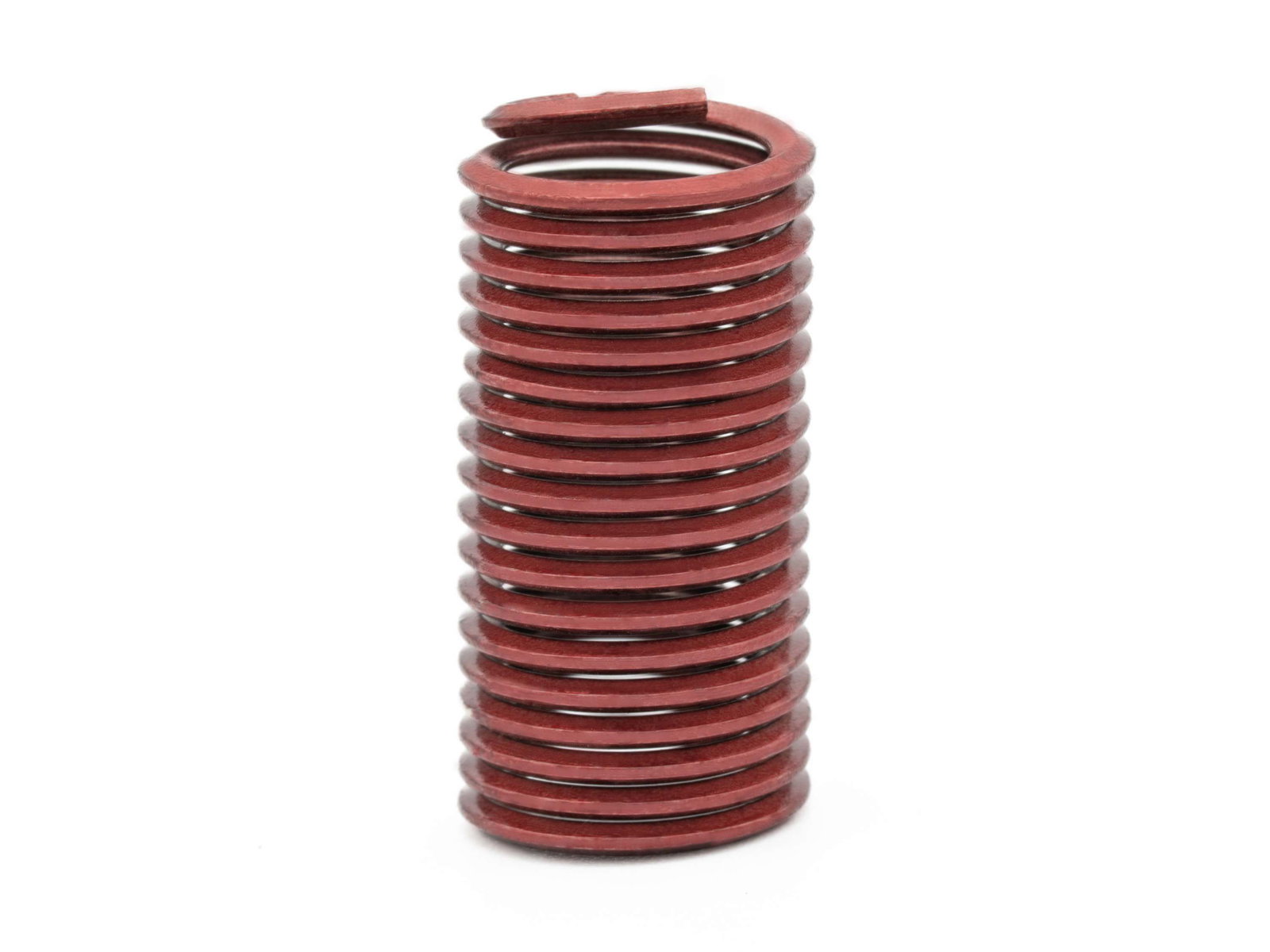

BaerCoil Inserts filetés UNF 5/8 x 18 - 3,0 D (47,63 mm) - screw grip (à visser) - 50 pièces


Les inserts filetés BaerCoil® sont la solution idéale pour une liaison filetée durable et performante, ainsi que pour la récupération de pièces rebutées. Ils permettent aussi de réaliser des assemblages porteurs dans des matériaux à faible résistance au cisaillement, et ils sont précis et résistants à l'usure. Les inserts filetés sont souvent utilisés dans l'automobile, l'électrotechnique, la technique médicale, la construction légère et l'aéronautique.

Si vos filets sont endommagés, l'insert fileté BaerCoil® est la solution idéale, avec le même diamètre nominal ! Grâce à l'alésage et à la pose d'un nouveau filet EC, votre ancien filet retrouve solidité et stabilité. Avec l'insert fileté BaerCoil®, le filet obtenu est nettement plus stable que le filet d'origine !

Les inserts filetés BaerCoil® garantissent une répartition uniforme des charges d'exploitation, statiques comme dynamiques, sur les différentes spires du filet. De plus, la flexibilité des inserts filetés compense les éventuelles erreurs de pas et d'angle, ce qui assure une transmission optimale des forces de la vis vers le filet de l'écrou.


Inserts filetés BaerCoil® à fixation de la vis | type « screw grip » - Tous les avantages en un coup d'œil

Avec les inserts filetés autobloquants « screw grip », votre assemblage reste stable, malgré les chocs, les vibrations constantes ou les mouvements. Les inserts filetés BaerCoil® à fixation de la vis complètent les propriétés de la liaison « à passage libre ». Grâce à leurs spires de forme polygonale, ils exercent un effet de serrage sur les flancs de la vis engagée. Veuillez n'utiliser à cet effet que des vis d'une classe de résistance supérieure, car il se crée une liaison par frottement élastique. Les couples de serrage sont comparables aux spécifications de la norme DIN 267 partie 15 et de la norme ISO 2320. Veuillez noter que les inserts screw grip nécessitent des outils de pose spéciaux à diamètres réduits.

Les inserts filetés BaerCoil® peuvent si nécessaire être raccourcis à la longueur requise avec une pince coupante latérale ou un outil similaire. Il faut noter que les inserts filetés à fixation de la vis comportent une spire polygonale environ au milieu de l'insert. Celle-ci ne doit pas être retirée lors du raccourcissement afin de conserver l'effet de blocage de la vis.

Dimensions

Diamètre 5/8
Dimension UNF 5/8 x 18
Longueur 3,0 D
T (Longueur à l'état monté) 47,63 mm
Pas 18
Calcul de la longueur du filetage 3,0 D signifie 3 fois le diamètre : 3 fois 15,88 mm=47,63 mm
Le Diamètre nominal pour UNF 5/8 est d'environ 15,88 mm

Caractéristiques

Direction A droite
Groupe de produits Inserts filetés
Matériel Acier inoxydable V2A (AISI 304, X5CrNi18-10, N°: 1.4301)
Norme de filetage UNF: Américain Filetage fin Unified National Fine selon ANSI B1.1
Résistance à la traction à température ambiante >1400 N/mm²
Type Screw grip (bloquant les vis)
Type de produit BaerCoil Inserts filetés
Résistance à la température 315°C à long terme
425°C à court terme

Applications

Toutes les utilisations normales pour Réparation du filetage et pour Renfort fileté

Dessin technique

Dessin technique insert fileté BaerCoil
B (profondeur de filetage avec entrée) 2,069 ''
D (profondeur minimale de l'avant-trou, sans pointe) 2,125 ''
Diamètre 5/8
F (diamètre extérieur min. - max. avant installation) 0,690 '' - 0,758 ''
Longueur 3,0 D
T (Longueur à l'état monté) 47,63 mm
P (profondeur) Le Insert fileté doit se trouver à 1/4 - 1/2 tours en dessous de la surface

Contenu

50
