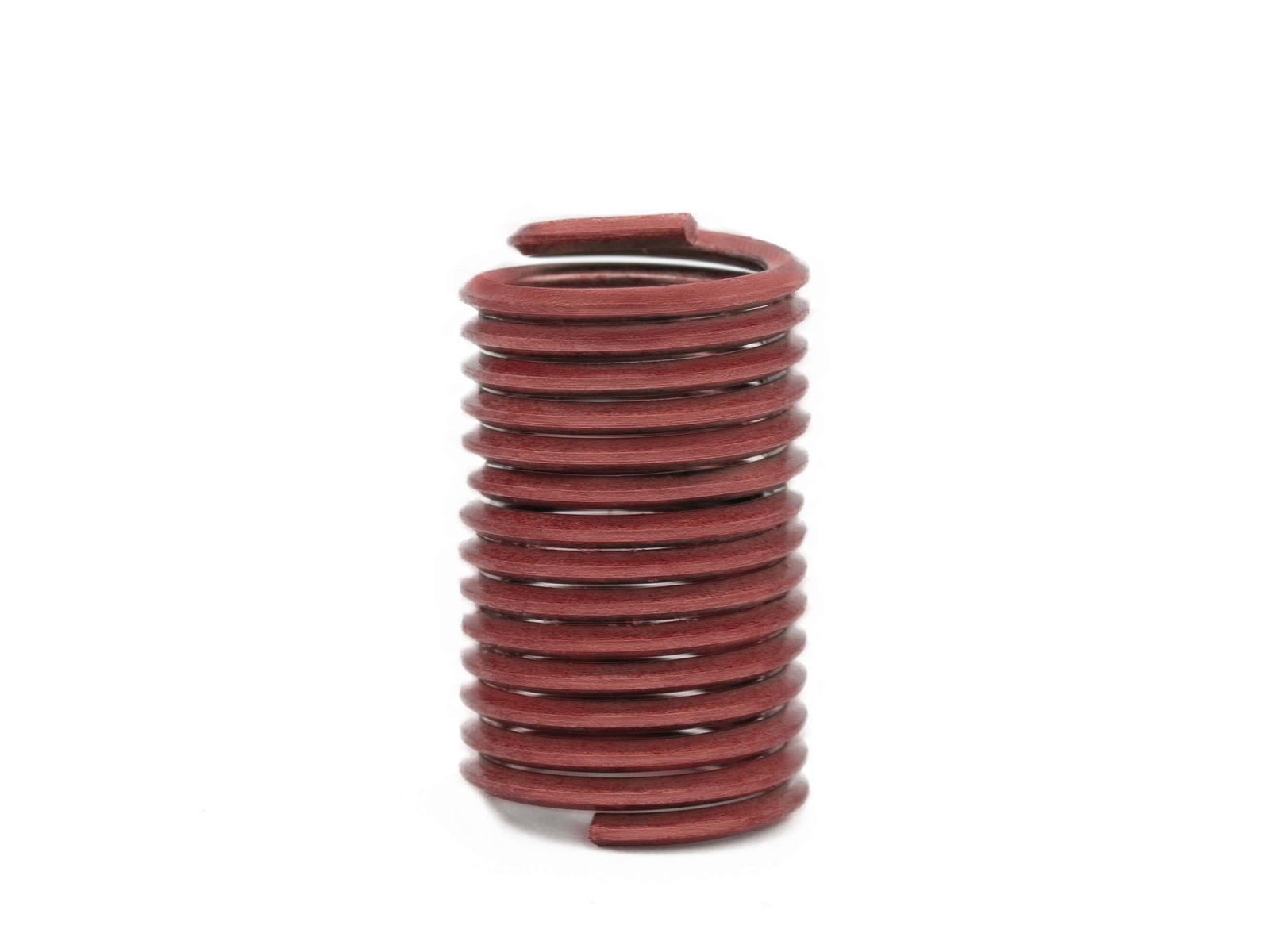

BaerCoil Inserts filetés UNF 7/16 x 20 - 2,5 D (27,78 mm) - screw grip (à visser) - 100 pièces


Les inserts filetés BaerCoil® offrent une connexion filetée durable et performante pour la réparation du filetage. Ces inserts créent également des assemblages porteurs dans les matériaux à faible résistance au cisaillement et se distinguent par leur précision et leur résistance à l'usure. Les inserts filetés sont très utilisés dans l'automobile, l'électrotechnique, la technologie médicale, la construction légère et l'aéronautique. Les inserts filetés BaerCoil® sont la solution idéale pour obtenir une connexion filetée durable et performante et pour récupérer des pièces mises au rebut. Ils créent également des assemblages porteurs dans les matériaux à faible résistance au cisaillement et sont précis et résistants à l'usure. Les inserts filetés sont souvent utilisés dans l'automobile, l'électrotechnique, la technologie médicale, la construction légère et l'aéronautique.

Si vos filets sont endommagés, l'insert fileté BaerCoil® est la solution idéale, avec le même diamètre nominal ! Grâce à l'alésage et à la pose d'un nouveau filet EC, votre ancien filet retrouve sa solidité et sa stabilité. Avec l'insert fileté BaerCoil®, le filet réalisé devient nettement plus stable que le filet d'origine !

Nos inserts filetés garantissent une répartition équilibrée des charges d'exploitation statiques et dynamiques sur les différentes spires du filet. De plus, la flexibilité des inserts filetés compense les éventuelles erreurs de pas et d'angle, de sorte que la transmission de force entre la vis et le filet de l'écrou est optimale. Dans les constructions légères en particulier, les inserts filetés BaerCoil® permettent de réduire le matériau support et d'utiliser des assemblages vissés plus petits ou plus courts. Aujourd'hui, ils sont déjà un composant important dans l'aéronautique et la construction automobile. Ils permettent d'économiser considérablement de la matière et contribuent à la préservation des ressources.


Inserts filetés BaerCoil® avec fixation de la vis | Type « screw grip » - Tous les avantages en un coup d'œil

Avec les inserts filetés autobloquants « screw grip », votre construction reste stable, malgré les chocs, les vibrations constantes ou les mouvements. Les inserts filetés BaerCoil® avec fixation de la vis complètent les propriétés de la connexion « free running » et exercent un effet de serrage sur les flancs de la vis vissée grâce à leurs spires de forme polygonale. Veuillez utiliser pour cela uniquement des vis d'une classe de résistance supérieure, car il se crée une liaison par friction élastique. Les couples de serrage sont comparables aux spécifications de la norme DIN 267 partie 15 et de la norme ISO 2320. Veuillez noter que des outils de pose spéciaux à diamètres réduits sont nécessaires pour les inserts screw grip.

Les inserts filetés BaerCoil® peuvent si nécessaire être raccourcis à la longueur requise avec une pince coupante latérale ou un outil similaire. Il faut noter que les inserts filetés avec fixation de la vis comportent une spire polygonale environ au milieu de l'insert. Celle-ci ne doit pas être retirée lors du raccourcissement afin de conserver l'effet de fixation de la vis.

Dimensions

Diamètre 7/16
Dimension UNF 7/16 x 20
Longueur 2,5 D
T (Longueur à l'état monté) 27,78 mm
Pas 20
Calcul de la longueur du filetage 2,5 D signifie 2,5 fois le diamètre : 2,5 fois 11,11 mm=27,78 mm
Le Diamètre nominal pour UNF 7/16 est d'environ 11,11 mm

Caractéristiques

Direction A droite
Groupe de produits Inserts filetés
Matériel Acier inoxydable V2A (AISI 304, X5CrNi18-10, N°: 1.4301)
Norme de filetage UNF: Américain Filetage fin Unified National Fine selon ANSI B1.1
Résistance à la traction à température ambiante >1400 N/mm²
Type Screw grip (bloquant les vis)
Type de produit BaerCoil Inserts filetés
Résistance à la température 315°C à long terme
425°C à court terme

Applications

Toutes les utilisations normales pour Réparation du filetage et pour Renfort fileté

Dessin technique

Dessin technique insert fileté BaerCoil
B (profondeur de filetage avec entrée) 1,269 ''
D (profondeur minimale de l'avant-trou, sans pointe) 1,319 ''
Diamètre 7/16
F (diamètre extérieur min. - max. avant installation) 0,496 '' - 0,549 ''
Longueur 2,5 D
T (Longueur à l'état monté) 27,78 mm
P (profondeur) Le Insert fileté doit se trouver à 1/4 - 1/2 tours en dessous de la surface

Contenu

100

Vidéo d'instructions d'utilisation

0 sur 0 avis

Note moyenne de 0 sur 5 étoiles

Laissez un avis

Partage votre avis sur le produit avec d'autres clients.
