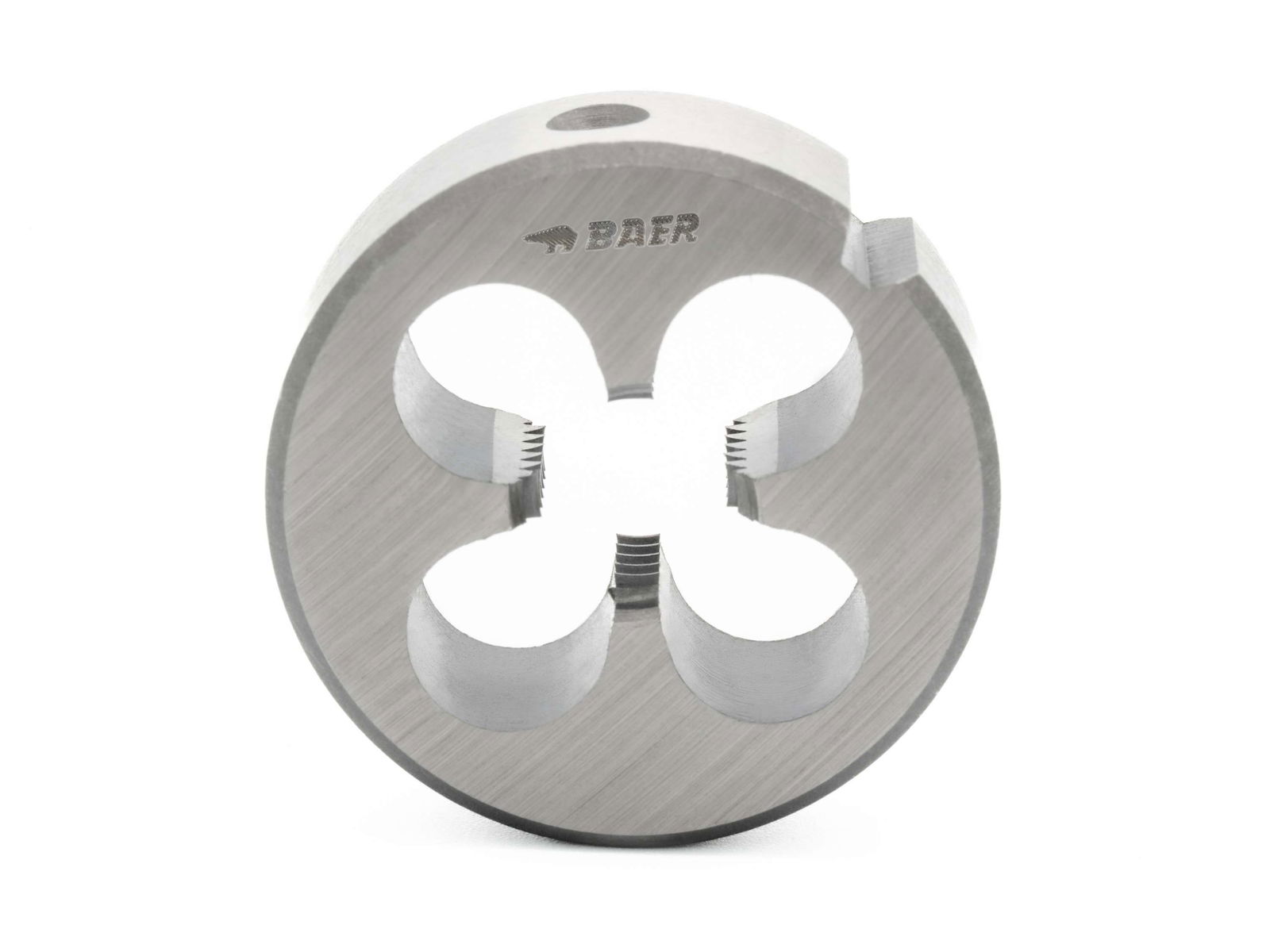

BAER Filière M 10 x 1,5 - GAUCHE - HSS
Les filières BAER pour filetage sont des outils de filetage parfaitement adaptés au filetage externe. Cet outil de coupe est de forme cylindrique et - selon sa taille - comporte à l'intérieur trois arêtes de coupe ou plus. Les trous situés entre les arêtes de coupe reçoivent les copeaux, les enroulent et les évacuent. Les filières sont souvent utilisées au quotidien pour fabriquer des vis, des écrous et des tiges filetées. Il s'agit ici d'une filière à gauche permettant de réaliser un filetage à gauche. Les filets sont taraudés à la main avec le porte-filière, et avec des porte-filières spéciaux, vous pouvez également fixer la filière ronde sur une contre-poupée ou sur une perceuse. Les filières sont généralement utilisables des deux côtés et offrent une coupe parfaite. La filière est fabriquée en acier rapide HSS, qui présente une meilleure ténacité et est moins sujet à la rupture que l'acier HSSE. L'acier HSS est également un matériau très répandu pour la fabrication d'outils soumis à de fortes contraintes. Les filières HSS peuvent être utilisées pour les aciers de construction, les aciers au carbone et les aciers de décolletage. Elles conviennent également aux aciers de cémentation et aux aciers de revenu non alliés d'une résistance allant jusqu'à 750 N/mm². Il est également possible d'usiner l'acier moulé ainsi que les alliages de zinc, de même que le cuivre pur, le cuivre faiblement allié et les alliages cuivre-étain à copeaux courts. Elles conviennent aussi aux matières plastiques telles que le POM, le PVC, etc. Il est important de positionner perpendiculairement l'outil et de le lubrifier avec de l'huile de taraudage ou de la pâte de coupe.
Dimensions
| Diamètre |
10 |
|---|---|
| Diamètre nominal en mm |
10 |
| Diamètre nominal en pouces |
0,394 |
| Dimension |
M 10 x 1,5 |
| Hauteur H |
11 mm |
| Pas |
1,5 |
| Pas en mm |
1,5 |
Caractéristiques
| Direction |
GAUCHE |
|---|---|
| Groupe de produits |
Filière de coupe |
| Matériel |
HSS |
| Norme de filetage |
M : Métrique ISO- Filetage standard selon DIN 13 |
| Standard |
DIN 223 (DIN EN 2256) |
| Tolérance |
ISO- 6G |
| Type de produit |
Filière de coupe |
Informations techniques - Filières
1,5
HSS
ISO- 6G
Applications
- Utilisation générale jusqu'à 750 N/mm²
- aciers de construction généraux, Aciers de décolletage, Aciers de cémentation et aciers de traitement thermique non alliés
- Cuivre pur, cuivre faiblement allié, ainsi que alliages cuivre-étain à copeaux courts
- Matières plastiques telles que POM, PVC, etc.
Dessin technique
| Diamètre |
10 |
|---|---|
| Diamètre d'ébauche du boulon D2 |
9,85 mm |
| Diamètre extérieur D1 |
30 mm |
| Dimension Diamètre D |
M 10 x 1,5 |
| Hauteur H |
11 mm |
Application – Exemples de matériaux pour filières
| Aciers de construction générale | |
|---|---|
| 1.0035 | S185 (St33) |
| 1.0036 | S235JRH |
| 1.0039 | S235JRG1+CR |
| 1.0060 | E335 (St60-2) |
| Aciers de décolletage | |
|---|---|
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0726 | 35S20 |
| 1.0758 | 60SPb20 |
| Aciers de cémentation | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Aciers trempés et revenus non alliés | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck45) |
| Cuivre pur, cuivre faiblement allié | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Alliage cuivre-étain (bronze) à copeaux courts | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| Matières plastiques |
|---|
| PMMA |
| POM |
| PVC |
