BAER filières NPT 1/8 x 27 - HSS
En stock
- Commandez dans les 10 h 42 min
- Expédition aujourd'hui
- Livraison estimée jeu. 19 nov. – ven. 20 nov.
- Livraison express en Allemagne : commandez avant 13:00, livraison demain

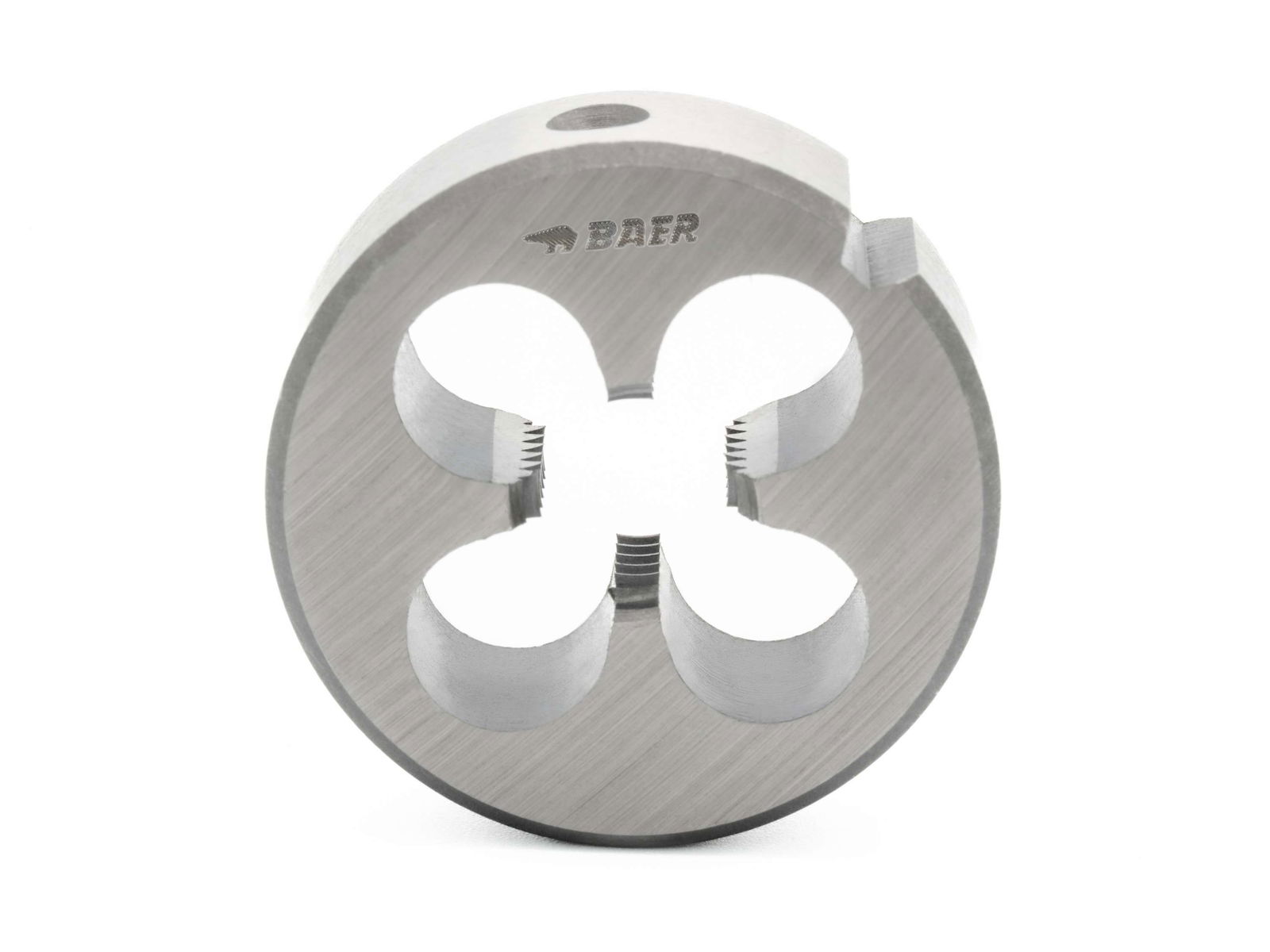

BAER filières NPT 1/8 x 27 - HSS
La filière est un outil fiable et durable qui permet de réaliser des filetages externes précis en une seule opération. Elle est équipée de quatre trous et d'une rainure en V qui permettent de la fixer dans les porte-filières et supports adaptés. Vous pouvez ainsi la manipuler en toute sécurité et avec confort. La filière ronde BAER convient également parfaitement pour une utilisation dans une contre-poupée ou dans le mandrin d'une perceuse à colonne. Les filières sont des outils utilisés au quotidien pour couper des vis, des écrous et des tiges filetées. Le porte-filière sert à couper les filets à la main, et grâce aux porte-filières spéciaux, vous pouvez également fixer la filière ronde sur une contre-poupée ou une perceuse à colonne. Les filières sont généralement utilisables des deux côtés et offrent une coupe parfaite. Cette filière (outil de taraudage de filetage externe) est fabriquée en acier rapide (HSS). L'acier HSS présente une ténacité plus élevée et une sensibilité à la rupture plus faible que l'acier HSSE. L'acier HSS est reconnu pour ses performances de coupe exceptionnelles et sa durabilité. Les filières HSS conviennent à un large éventail d'applications, notamment les aciers de construction, les aciers au carbone et les aciers de décolletage. Elles sont également adaptées aux aciers de cémentation et aux aciers de revenu non alliés d'une résistance allant jusqu'à 750 N/mm². Il est aussi possible d'usiner l'acier moulé et les alliages de zinc, ainsi que le cuivre pur, le cuivre faiblement allié, les alliages cuivre-étain à copeaux courts, ainsi que les matières plastiques telles que le POM, le PVC, etc. Il est important de positionner l'outil perpendiculairement et de le lubrifier avec de l'huile de taraudage ou de la pâte de coupe.
Dimensions
| Diamètre |
1/8 |
|---|---|
| Diamètre nominal en mm |
10,24 |
| Dimension |
NPT 1/8 x 27 |
| Hauteur H |
11 mm |
| Pas |
27 |
| Pas en mm |
0,94 |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Filière de coupe |
| Matériel |
HSS |
| Norme de filetage |
NPT: National Pipe Thread ou Filetage de tuyau américain selon ANSI B 1.20.1 |
| Standard |
DIN 223 (DIN EN 2256) |
| Tolérance |
moyen |
| Type de produit |
Filière de coupe |
Informations techniques - Filières
1,5
HSS
moyen
Applications
- Utilisation générale jusqu'à 750 N/mm²
- aciers de construction généraux, Aciers de décolletage, Aciers de cémentation et aciers de traitement thermique non alliés
- Cuivre pur, cuivre faiblement allié, ainsi que alliages cuivre-étain à copeaux courts
- Matières plastiques telles que POM, PVC, etc.
Dessin technique
| Diamètre |
1/8 |
|---|---|
| Diamètre d'ébauche du boulon D2 |
9,93 x 8,5 mm |
| Diamètre extérieur D1 |
30 mm |
| Dimension Diamètre D |
NPT 1/8 x 27 |
| Hauteur H |
11 mm |
Application – Exemples de matériaux pour filières
| Aciers de construction générale | |
|---|---|
| 1.0035 | S185 (St33) |
| 1.0036 | S235JRH |
| 1.0039 | S235JRG1+CR |
| 1.0060 | E335 (St60-2) |
| Aciers de décolletage | |
|---|---|
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0726 | 35S20 |
| 1.0758 | 60SPb20 |
| Aciers de cémentation | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Aciers trempés et revenus non alliés | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck45) |
| Cuivre pur, cuivre faiblement allié | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Alliage cuivre-étain (bronze) à copeaux courts | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| Matières plastiques |
|---|
| PMMA |
| POM |
| PVC |
Informations complémentaires
- NPT National Pipe Thread ANSI B 1.20.1 Américain Filetage de tuyau, conique
- Tolérances pour les fers de coupe, termes et explication des dimensions
- Informations sur le diamètre de dégrossissage des boulons
- Valeurs indicatives pour la vitesse de coupe, le lubrifiant de refroidissement et l'angle de coupe
