BAER Kit de tarauds à main HSS | Filières | Outils : M 3 – 12
BAER Kit de tarauds à main HSS | Filières | Outils : M 3 – 12

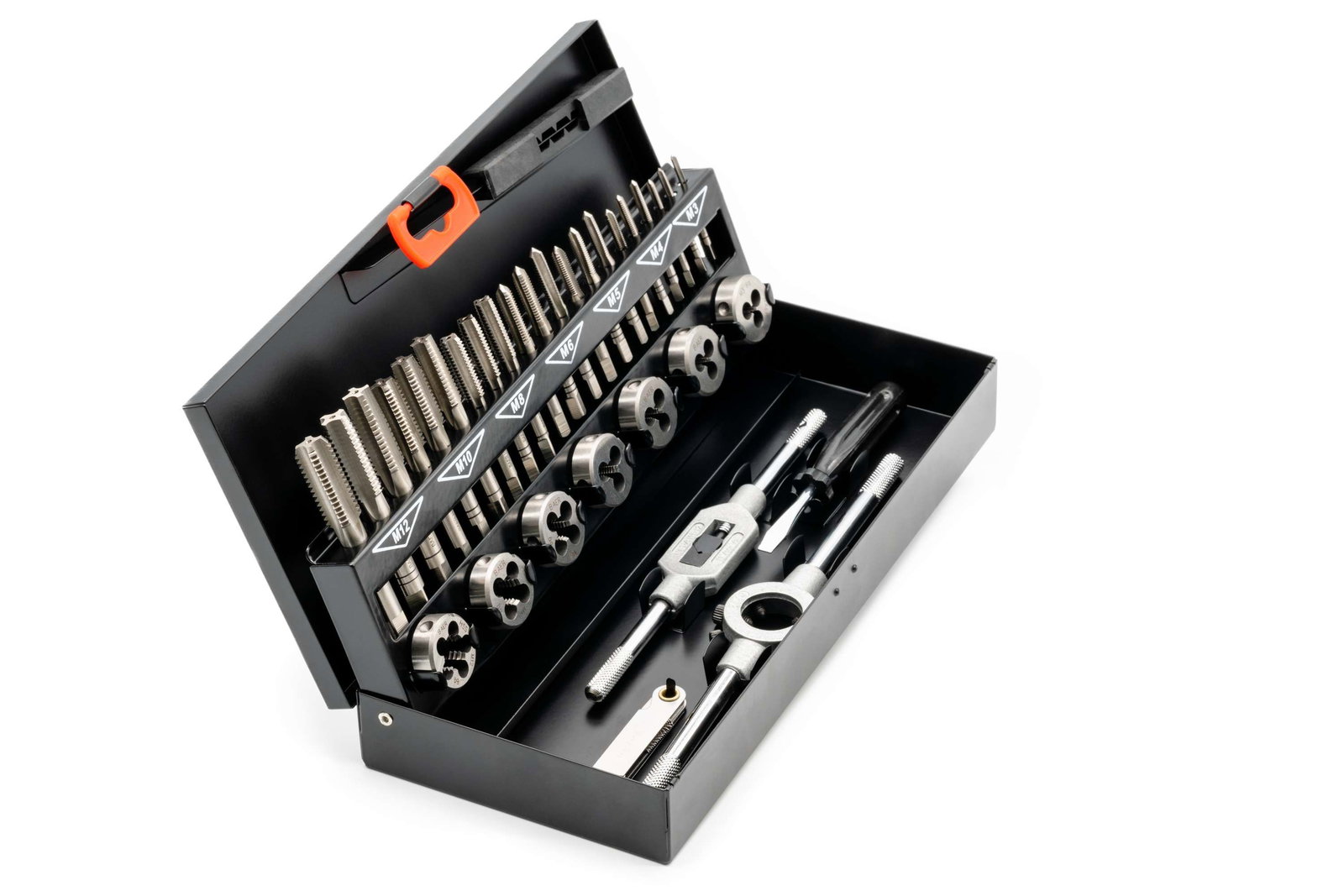

Le kit de tarauds HSSG BAER contient tout ce dont vous avez besoin pour usiner des filetages intérieurs et extérieurs selon la norme ISO. Avec les tarauds à main, vous pouvez usiner un filetage intérieur exact en trois étapes. Avec les filières, vous coupez le filetage extérieur parfait et tout cela avec un seul outil de maintien correspondant à la fois. Percer l’avant-trou droit est la chose la plus importante quand on perce des filets. Le gabarit de filetage et le tournevis complètent le kit et vous avez toujours tout à portée de main dans une boîte à outils métallique de haute qualité. Et tout cela à un rapport qualité-prix imbattable dans la qualité certifiée de BAER. Chez nous, vous achetez ce kit à l’usine dans la qualité industrielle contrôlée de BAER. C'est justement pour les outils qu'il vaut toujours la peine de dépenser un ou deux euros de plus. Le kit est adapté aux matériaux suivants : pour matériaux faciles à usiner jusqu'à 900 N/mm², comme les aciers de construction non alliés, les aciers de construction alliés, les aciers de décolletage et l’acier moulé.
Dimensions
| Diamètre |
3 - 12 |
|---|---|
| Dimension |
M 3 - 12 |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Ensembles de taraudeuses |
| Matériel |
HSSG blank |
| Norme de filetage |
M : Métrique ISO- Filetage standard selon DIN 13 |
| Résistance à la traction à température ambiante |
jusqu'à 900 N/mm² | 27,1 HRC |
| Tolérance |
ISO2/6H |
| Type de produit |
Ensembles de taraudeuses |
Informations techniques - Tarauds
Passage et Trou borgne jusqu'à 2 x D
Forme C rainurée droite
2-3 Passages
voir illustration
Refroidissement extérieur et - Graissage
HSSG blank
jusqu'à 900 N/mm² | 27,1 HRC
ISO2/6H
Informations techniques - Filières
1,5
ISO- 6G

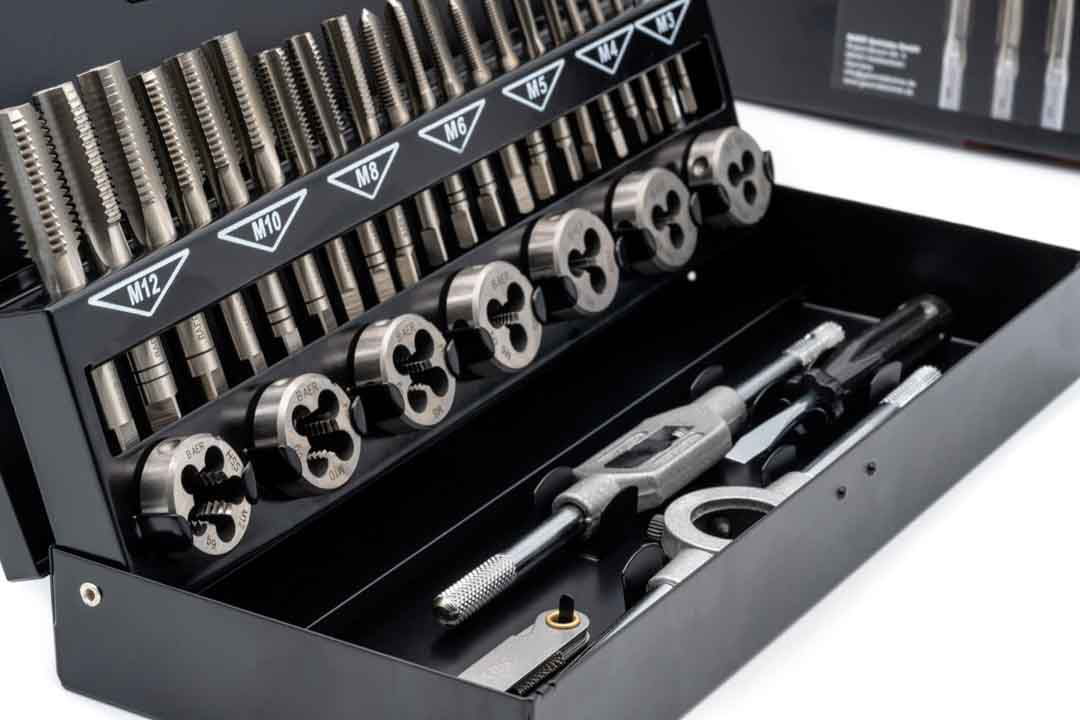

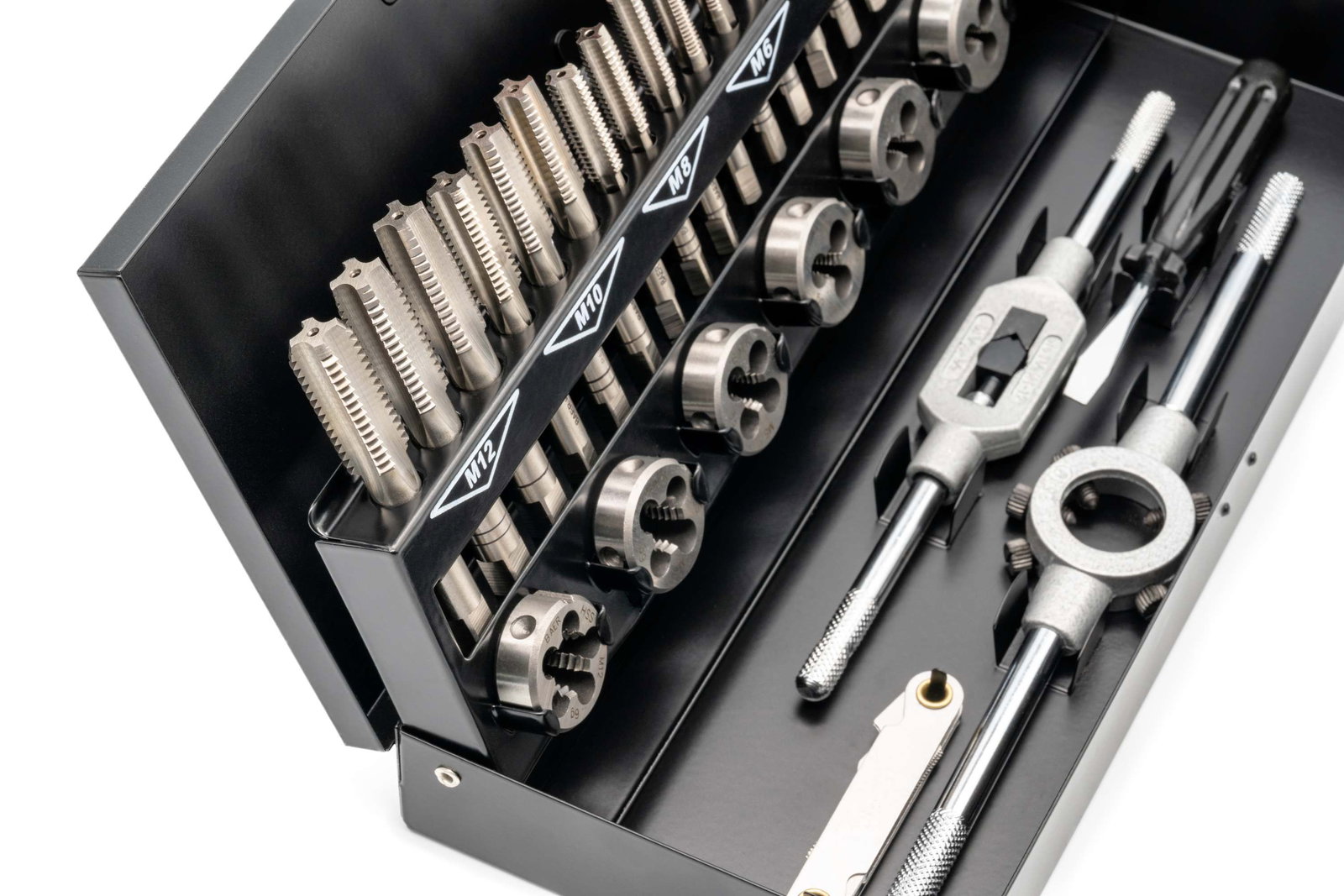

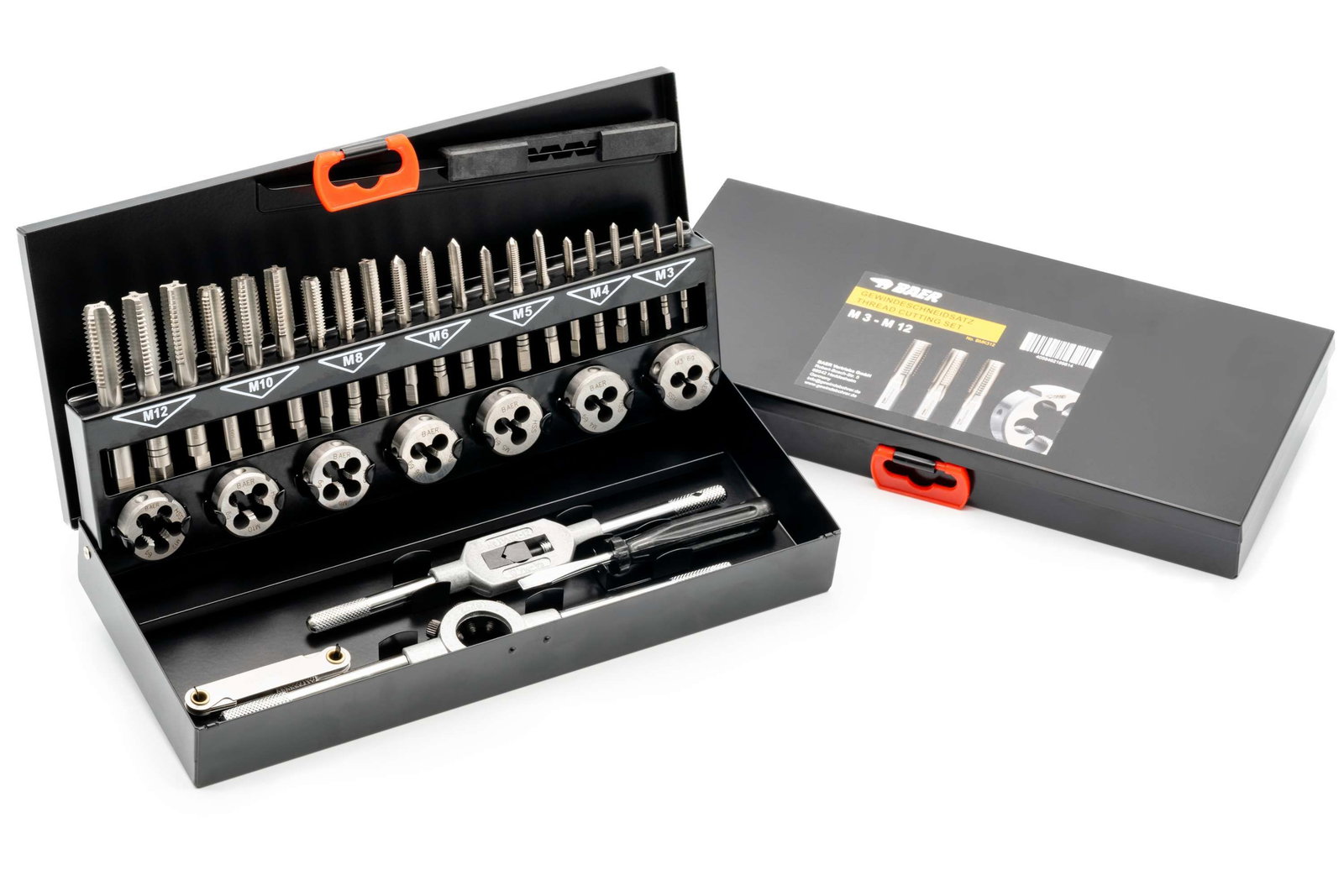

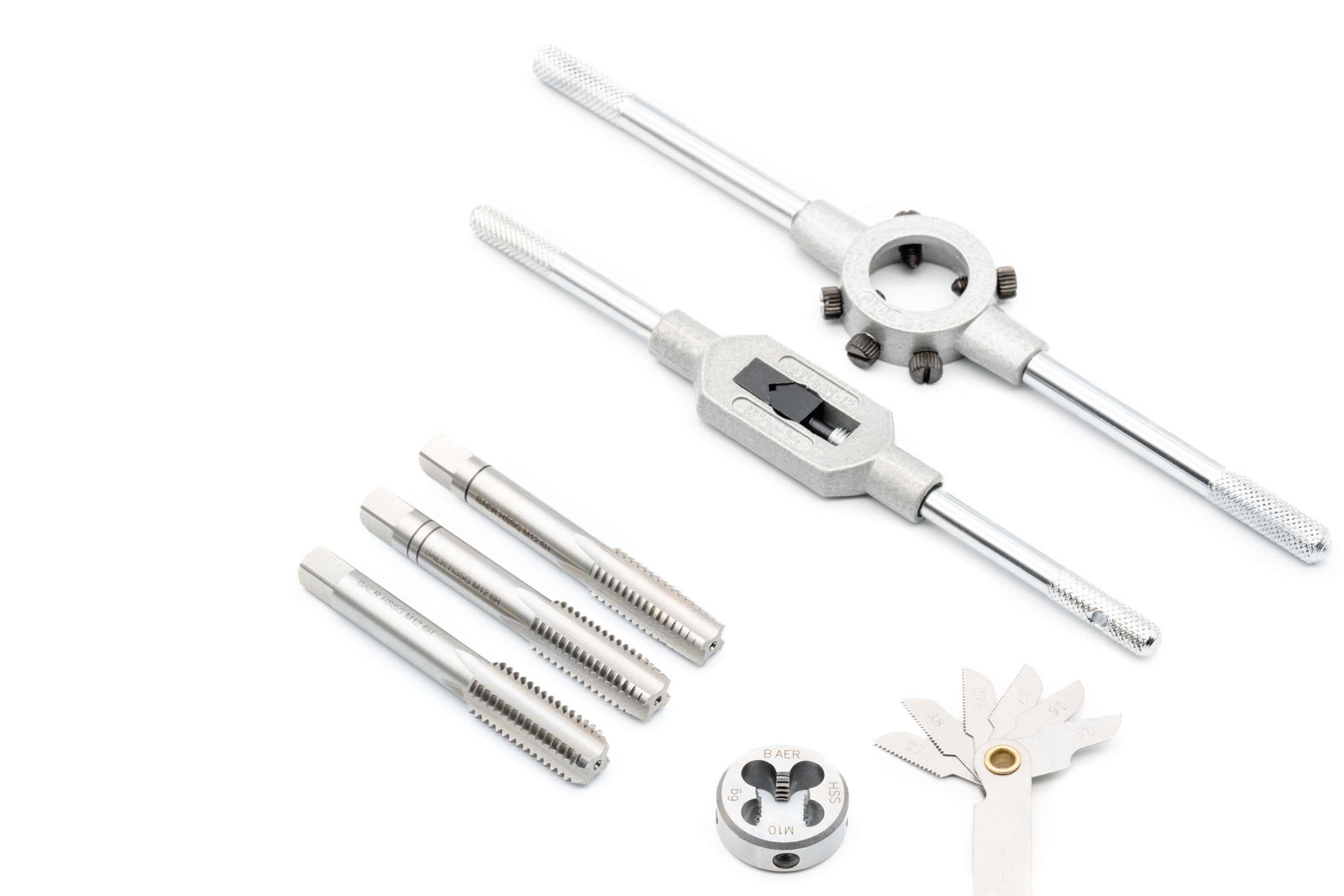

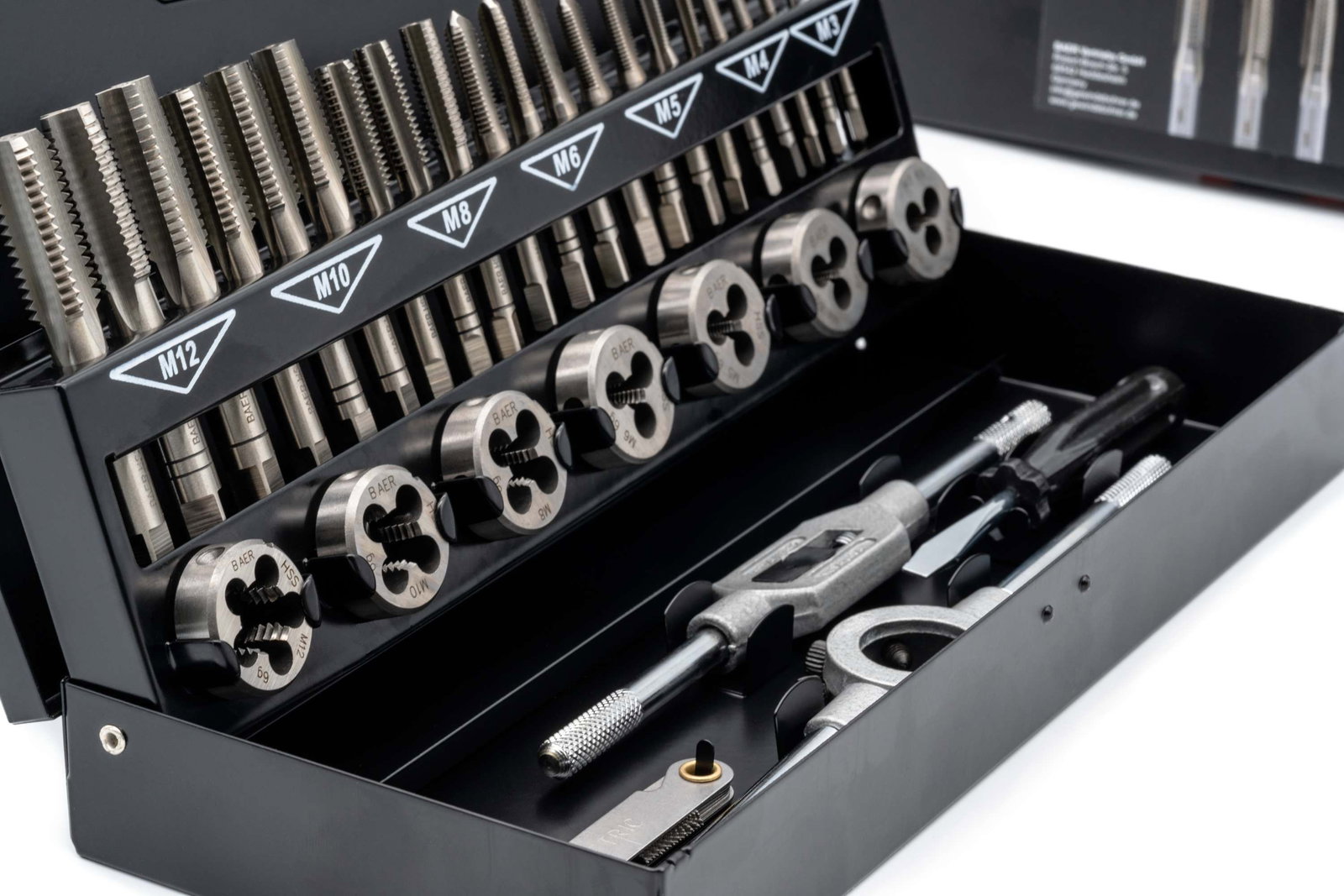

Contenu du kit

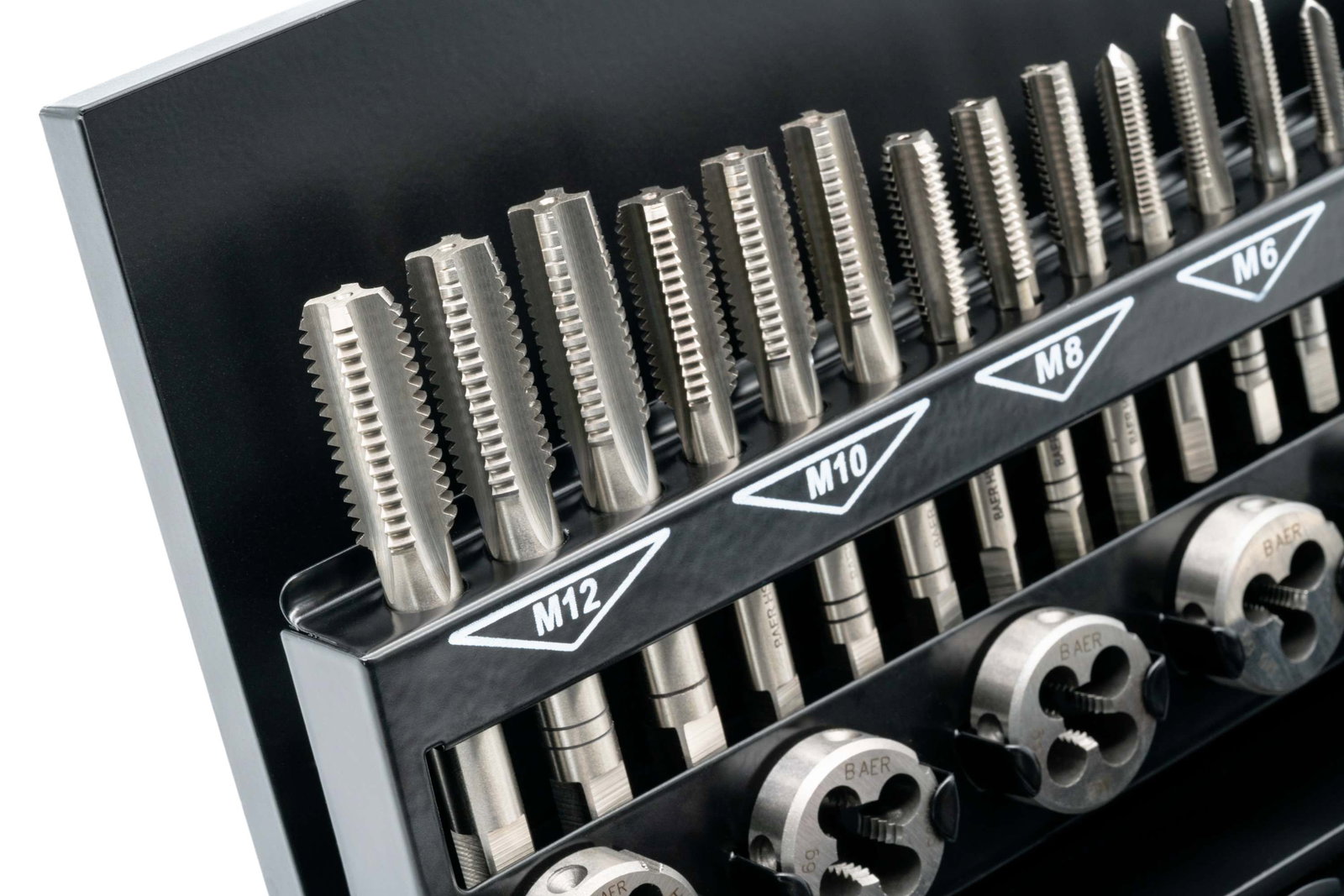

| Kit de tarauds à main HSSG - 3 pièces BAER | M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8 M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5 M 12 x 1,75 |
|---|---|
| Filières rondes HSS BAER ⌀ 25 x 9mm | M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8 M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5 M 12 x 1,75 |
| Tourne-à-gauche moulé sous pression réglable BAER | No. 1.1/2: M 1-12 | 1/16-1/2 | G 1/8 |
| Porte-filières PRO BAER | 25 x 9 |
| Zubehör | Tournevis Jauge de filetage métrique Mode d'emploi / conseils pour le taraudage |
Applications
- Utilisation générale
- Matériaux faciles à usiner jusqu'à 900 N/mm²
- Aciers non alliés et faiblement alliés
- pour trou traversant et Trou borgne
- pour l'utilisation manuelle
Informations complémentaires
- M - Filetage métrique ISO DIN 13
- Informations utiles sur taraudage
- Noms, géométries et définitions au taraud
- Tolérances du filetage intérieur
- Filetage intérieur et dimensions du le trou de dessablage
- Formes de découpe
- Vitesses de coupe et lubrification/refroidissement
- Tolérances du filetage extérieur
- Boulon diamètre de pré-usinage
Sicherheitshinweise

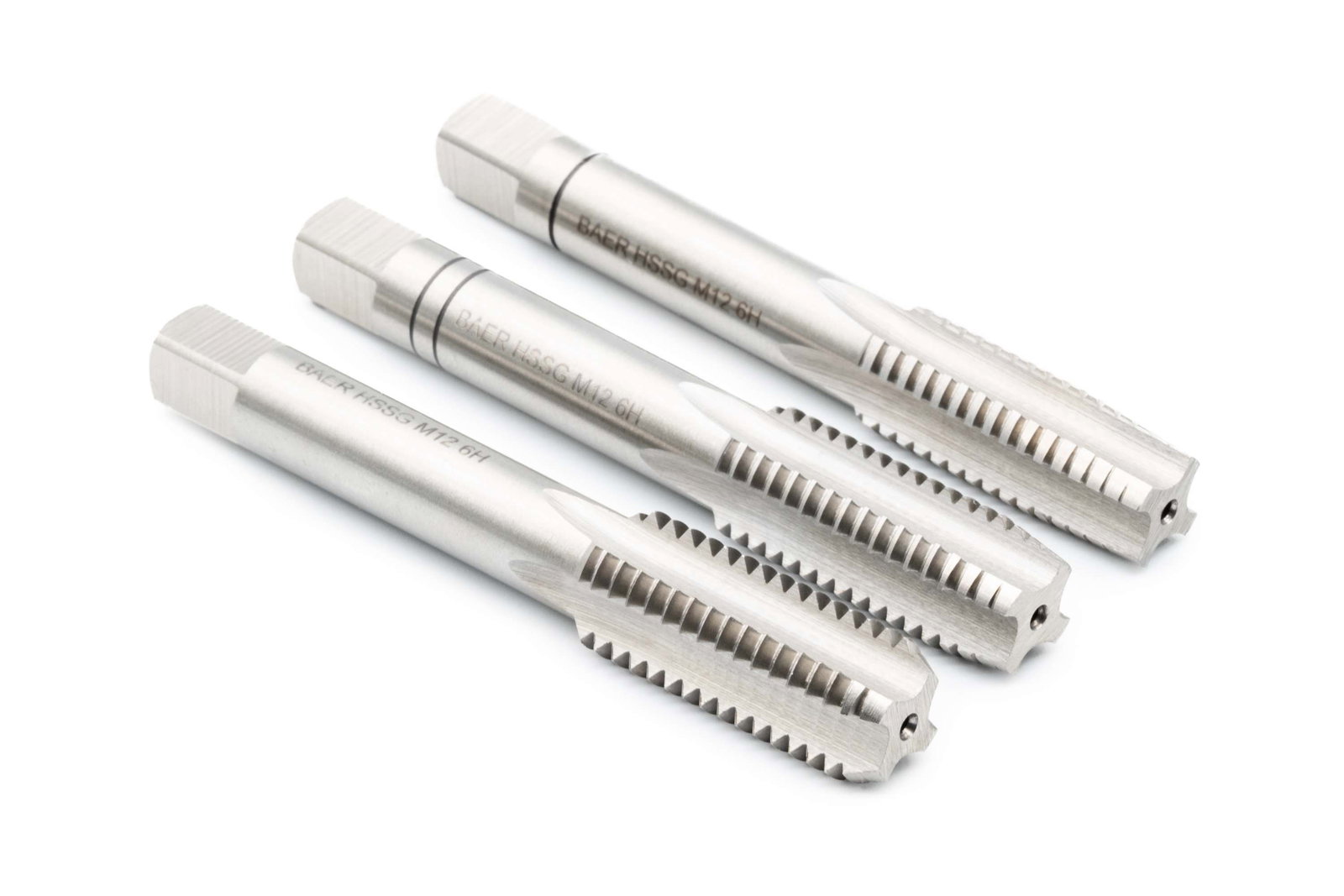

BAER Kit de tarauds à main HSS (3 pièces)
pour filetage de trous de passage et trous borgnes | M 3 - M 12
Le taraudage avec des jeux de tarauds à main est la méthode éprouvée et traditionnelle pour fileter un filet intérieur idéal à la main. Pour l'utilisateur, il est plus facile de fileter droit dans le trou et d'obtenir ainsi un meilleur contrôle lors du processus de filetage. Les kits de tarauds à main BAER sont composés de 3 pièces, fabriqués selon la norme DIN 352 et adaptés à la coupe de filetages métriques réguliers ISO. Un jeu se compose d’une ébaucheuse (n° 1), d’un taraud intermédiaire (n° 2) et d’un taraud de finition (n° 3). Les trois se répartissent le travail de taraudage de la manière suivante :
- Ébaucheuse (n° 1) (1 anneau sur la tige) : forme A, chanfrein : 5-6 passages, évacue 65 % de profilé fileté.
- Taraud intermédiaire (n° 2) (2 anneaux sur la tige) : forme D, chanfrein : 3-4 passages, évacue 85 % de profilé fileté.
- Taraud de finition (n° 3) (pas d'anneau sur la tige) : forme C, chanfrein : 2-3 passages, évacue 100 % de profilé fileté.
Les tarauds à main BAER possèdent une tige carrée, fabriquée selon la norme DIN10 et sont spécialement conçus pour être utilisés avec un tourne-à-gauche ou des outils de maintien. Vous pouvez ainsi usiner le filetage intérieur à la main sans vous coincer. La force réduite exercée sur chaque taraud est également un avantage car le risque de rupture est ainsi réduit. Le kit de 3 pièces avec une ébaucheuse, un taraud intermédiaire et un taraud de finition s'utilise pour le filetage grossier comme M, BSW, UNC. Les tarauds à main BAER peuvent être utilisés pour les matériaux faciles à usiner à 900 N/mm², comme les aciers non alliés et faiblement alliés et percent des trous de passage et des trous borgnes jusqu'à 2 x D. L'avantage des tarauds à main en plusieurs pièces est que les pièces respectives d'un jeu se partagent la puissance de coupe. Il est ainsi plus facile de réaliser un filetage droit et propre à la main.
Les avantages en un coup d'œil :
- moins de force exercée sur chaque taraud → moins de risque de casse
- meilleur contrôle lors de l’usinage du filet.
- pour une utilisation avec un tourne-à-gauche ou des outils de maintien.
- utilisation dans des matériaux faciles à usiner jusqu’à 900 N/mm².
- pour trous de passage et trous borgnes jusqu'à 2 x D.
Informations techniques :
- forme C : 2 - 3 passages de coupe.
- tolérance de filetage : ISO2/6H.

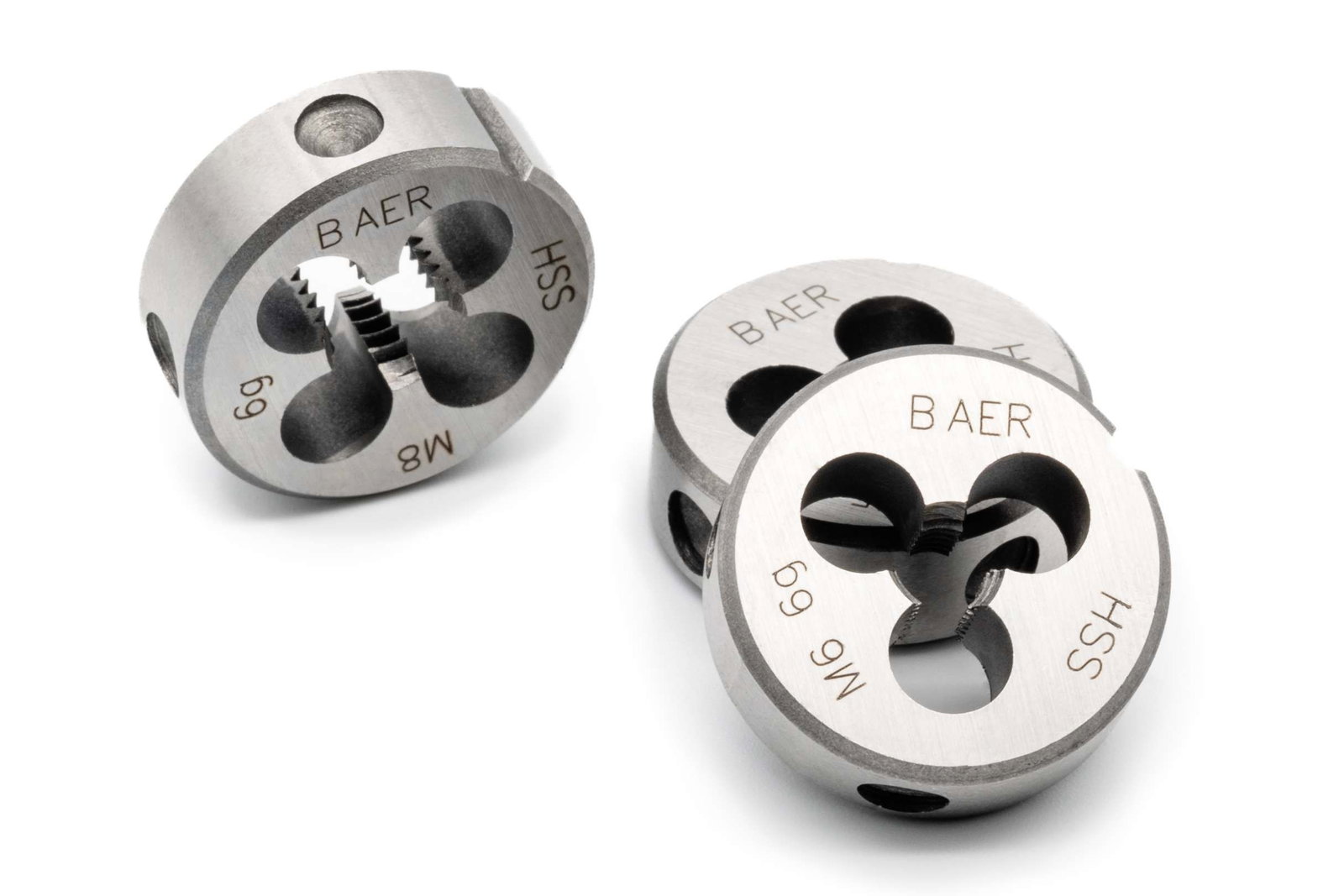

Filières HSS BAER
pour filetage extérieur M 3 - M 12
Les filières BAER servent à créer des filetages extérieurs métriques avec un profil extérieur rond. Vous souhaitez l'actionner à la main ou à la machine ? Les deux sont possibles. Ces filières BAER en acier rapide haute performance HSS conviennent aux applications normales pour différents matériaux avec une résistance jusqu'à 800 N/mm². Il s'agit notamment des matériaux suivants : aciers de construction généraux, aciers de décolletage, aciers de cémentation, aciers de traitement non alliés, cuivre pur, cuivre faiblement allié et alliage cuivre-étain (bronze) à copeaux courts, ainsi que les matières plastiques. Grâce à la structure symétrique, il est possible de fileter dans les deux directions axiales. À l'extérieur se trouvent des trous qui permettent de fixer la filière dans le porte-filière et d'éviter la torsion lors de l'utilisation. Toutes les filières ont un diamètre extérieur de 25 x 9 mm, ce qui fait que toutes les filières s'adaptent à un seul porte-filière. Les filières sont cylindriques et possèdent à l'intérieur trois lames ou plus, selon la taille. La coupe hélicoïdale assure une coupe facile et également une bonne évacuation des copeaux. Les trous à copeaux, qui sont des trous ou des cavités entre les lames, assurent l’évacuation des copeaux. Ils absorbent les copeaux, les roulent et les évacuent. La filière a des dents extérieures et intérieures. Les dents extérieures aplaties facilitent la coupe, réduisent l'usure et augmentent ainsi le la durée de vie d’outil. Chaque dent entraîne un copeau de la même largeur lors de la coupe. Les dents intérieures n'ont pas de fonction d'enlèvement de copeaux : dans la partie coupée du filet, elles servent de guide rectiligne. Il est important que vous lubrifiiez l'outil posé à la verticale et avec de l'huile de coupe ou de la pâte de coupe. Vous trouverez des pâtes de coupe adaptées dans notre boutique. Laissez-vous convaincre par la qualité parfaite de cet outil et par son excellent rapport qualité-prix. Nos tarauds et filières pour filetage extérieur peuvent convaincre non seulement par leur prix raisonnable, mais aussi par leur excellente qualité. Filières BAER - pour un usinage parfait de filetage extérieur.
Les avantages en un coup d'œil :
- faible encombrement.
- ajustement facile.
- utilisation sur des machines simples et multibroches.
- montage facile.
- utilisation des deux côtés.
- une excellente qualité à un bon prix, c'est ça BAER.
Informations techniques :
- DIN EN 22568 (anciennement DIN 223 B)
- Tolérance du filetage : ISO- 6G
- Coupe: 1,5
Outils d'actionnement BAER
#Une force d'ours – le filetage en un tour de main
Les porte-outils à actionner à la main rendent possible l'utilisation de tarauds et de filières. Les outils de maintien ajustables sont en moulage de zinc sous pression. Ils exercent suffisamment de couple sur les tarauds et les filières pour que vous puissiez usiner vos filets à la main. Les porte-outils BAER sont stables et durables. Vérifiez par vous-même.
Ce tourne-à-gauche ajustable fait d’un moulage de zinc sous pression est adapté à l'utilisation suivante :
- carré : 2,1 - 8,0 mm.
- pour taraud: M 1-12 | 1/16-1/2 | G 1/8.
Porte-filière BAER
25 x 9 mm | M 7-9 | BSW 5/16 fait d’un moulage de zinc sous pression
Vous avez besoin d'un porte-filière pour recevoir des filières rondes. Les porte-filières sont fabriqués selon la norme DIN 225 et séduisent par leur facilité d'utilisation. Les cinq vis de fixation ont une pointe qui se centre dans les avant-trous des fers de coupe et empêche ainsi la rotation lors de l'utilisation. Le tournevis fourni vous permet de serrer ces vis, vous avez ainsi toujours tout à portée de main. Le porte-filière est fait d’un moulage de zinc sous pression et est résistant, inusable et parfaitement adapté. Profitez d'un excellent rapport qualité-prix. Chez BAER, vous achetez des outils testés à un prix imbattable avec une précision exceptionnelle pour une prise de force et une stabilité durables !
Ce porte-filière ajustable fait d’un moulage de zinc sous pression est adapté à l'utilisation suivante :
- diamètre x hauteur : 25 x 9 mm.
- pour filières en M et MF : M 7 - M 9.
- pour filières en : BSW 5/16.
- longueur : 224 mm.
Tourne-à-gauche ajustable BAER
GR. 1.1/2 | M 1-12 | 1/16-1/2 | G 1/8 fait d’un moulage de zinc sous pression
Le tourne-à-gauche ajustable Gr. 1.1/2 est un outil d'actionnement pour taraud avec un corps fait d’un moulage de zinc sous pression, avec lequel un filetage intérieur peut être coupé à la main. La qualité exceptionnelle de ce tourne-à-gauche ne réside pas seulement dans le matériau, mais aussi dans les mâchoires de serrage, les poignées de maintien et la géométrie qui rendent l'outil stable et parfaitement utilisable, fabriqué selon la norme DIN 1814. Les longs leviers à droite et à gauche aident à fileter à la verticale dans le trou et à appliquer facilement le couple nécessaire. Un autre avantage est la facilité d'utilisation et le temps de changement réduit. Un levier peut être arrêté d'un côté pour pouvoir travailler dans des situations difficiles d'accès.
Ce tourne-à-gauche fait d’un moulage de zinc sous pression ajustable est adapté à l'utilisation suivante :
- pour tarauds à main et à incision en M et MF : M 1 - M12.
- pour les tarauds à main et à incision dans UNC, UNF, BSW et BSF : 1/16 - ½.
- pour tarauds à main et à incision en G (BSP) : G 1/8.
- logement carré : 2,1 – 8,0 mm.
- longueur : 176 mm.
REMARQUE :
Ne rallonge en aucun cas les poignées du tourne-à-gauche. Les forces qui peuvent être atteintes avec les poignées normales sont suffisantes pour le filetage.
Gabarit de taraudage BAER
#Déterminez facilement la taille du filetage
Avec le gabarit de taraudage BAER, vous pouvez facilement déterminer la taille du filetage. Il complète le kit de filetage BAER et vous avez toujours tout à portée de main. Le gabarit de taraudage de haute qualité est adapté pour déterminer le filetage extérieur des vis et pour déterminer les filets métriques. Il possède des lames de filetage avec lesquelles il est possible de mesurer/déterminer tous les pas métriques courants : 0,5 - 1,75 mm. Le filetage est déterminé par la méthode dite de l'entrefer. Vous placez une jauge correspondante sur le filetage et vous la tenez contre une source de lumière. Si presque aucune lumière ne passe entre le filetage et la jauge, la taille du filetage peut être lue sur la feuille de filetage correspondante. Les tailles sont poinçonnées sur les feuilles correspondantes et peuvent être lues très facilement et durablement.
Informations techniques :
- 52 lames, pour filetages métriques et Whitworth.
- inclinaison 0,25-6,00 mm / 62-4 vitesses W.
- poids : 83 g.
- dimensions : 16 x 8 x 5,5 cm.
De la qualité
pour une longue durée de vie
L'acier à outils hautement allié HSS peut usiner jusqu'à quatre fois plus vite que l'acier à outils ordinaire.
Ce kit se distingue par :
- sa résistance aux températures / dureté à la chaleur.
- sa résistance à l'usure.
- la stabilité de l'arête de coupe.
- son fonctionnement élevé parfait.
- son fonctionnement élevé parfait.
Ainsi, les tarauds à main BAER et les fers de coupe en acier à haute vitesse HSS sont également à la hauteur de nombreuses exigences en matière de matériaux. Un travail précis et une économie de coûts à long terme s'y ajoutent.
