BAER SET HSS Tarauds manuels | Filières | Outils : M 3 - 24


Ce jeu de tarauds est un jeu polyvalent de haute qualité pour tous vos besoins de filetage. Les tarauds métriques de M3 à M24 permettent de réaliser des filetages intérieurs et extérieurs.

Le jeu contient des jeux de tarauds à main 3 pièces en acier HSS (High Speed Steel) rectifié, qui garantit une grande durabilité et une précision élevée. Le jeu comprend également des filières HSS pour réaliser facilement tous vos filetages.

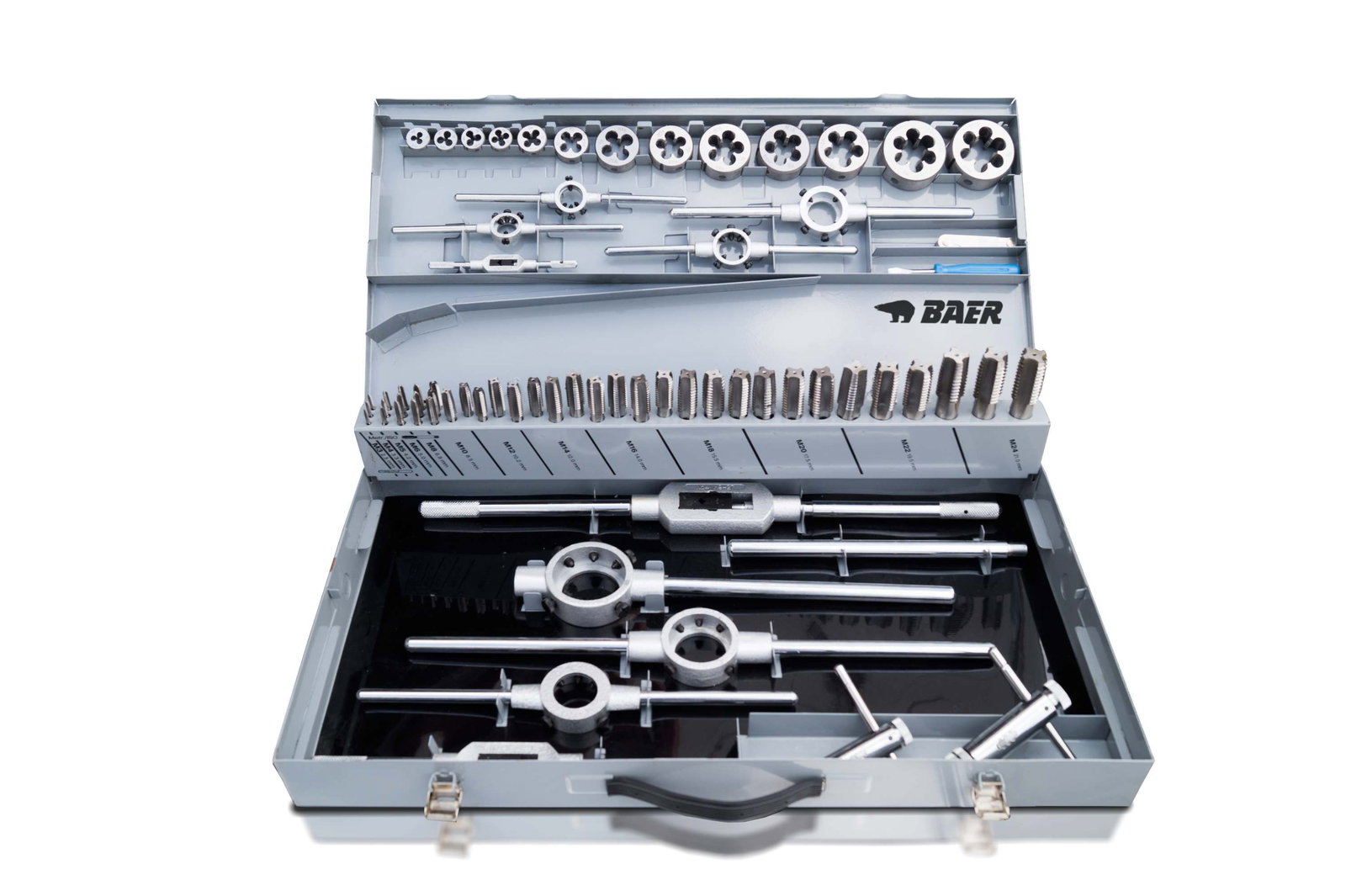

L'assortiment de filetage est livré dans un coffret métallique robuste. Les tarauds et accessoires sont maintenus dans le coffret par leur propre support.

Les outils eux-mêmes se distinguent par une qualité supérieure. Ils sont parfaitement usinés et garantissent une longue durée de vie ainsi qu'une grande précision lors du filetage. Que vous soyez professionnel ou bricoleur, ce jeu vous permet de réaliser sans effort tous vos filetages intérieurs.

En résumé, ce jeu de tarauds offre une excellente solution à tous ceux qui souhaitent réaliser des filets. L'association d'outils de haute qualité et d'un coffret métallique robuste en fait un choix idéal aussi bien pour les professionnels que pour les adeptes du bricolage. Investissez dans la qualité et profitez des avantages d'un jeu de tarauds professionnel. Un jeu de tarauds indispensable dans tout atelier.

Dimensions

Diamètre 3 - 24
Dimension M 3 - 24

Caractéristiques

Direction A droite
Groupe de produits Jeux d'outils de filetage
Matériel HSSG blank
Norme de filetage M : Métrique ISO- Filetage standard selon DIN 13
Résistance à la traction à température ambiante jusqu'à 900 N/mm² | 27,1 HRC
Tolérance ISO2/6H
Type de produit Jeux d'outils de filetage

Informations techniques - Tarauds

Représentation schématique de  Type de trou
Type de trou
Passage et Trou borgne jusqu'à 2 x D
Représentation schématique de Forme / Géométrie
Forme / Géométrie
Forme C rainurée droite
Représentation schématique de  Coupe
Coupe
2-3 Passages
Représentation schématique de  Élimination des copeaux
Élimination des copeaux
voir illustration
Représentation schématique de  Refroidissement
Refroidissement
Refroidissement extérieur et - Graissage
Représentation schématique de Matériel
Matériel
HSSG blank
Représentation schématique de Résistance à la traction à température ambiante
Résistance à la traction à température ambiante
jusqu'à 900 N/mm² | 27,1 HRC
Représentation schématique de Tolérance: ISO2/6H
Tolérance
ISO2/6H

Informations techniques - Filières

Représentation schématique de Image Filière de coupe Coupe
Filière de coupe Coupe
1,5
Représentation schématique de Image Filière de coupe Tolérance
Filière de coupe Tolérance
ISO- 6G

Contenu du kit

Kit de tarauds à main HSSG - 3 pièces BAER M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8
M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5
M 12 x 1,75 | M 14 x 2,0 | M 16 x 2,0
M 18 x 2,5 | M 20 x 2,5 | M 22 x 2,5
M 24 x 3,0
Filières rondes HSS BAER M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8
M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5
M 12 x 1,75 | M 14 x 2,0 | M 16 x 2,0
M 18 x 2,5 | M 20 x 2,5
Tourne-à-gauche moulé sous pression réglable BAER No. 0: M 1-8 | 1/16-1/4
No. 2: M 4-12 | 5/32-1/2 | G 1/8
No. 4: M 11-27 | 7/16-1" | G 1/4-3/4
Porte-filières rondes (diamètre x hauteur en mm) BAER 20 x 5 | 20 x 7 | 25 x 9 | 30 x 11
38 x 14 | 45 x 18 | 55 x 22
Porte-outil court avec cliquet BAER M 3-10
M 5-12

Applications

  • Utilisation générale
  • Matériaux faciles à usiner jusqu'à 900 N/mm²
  • Aciers non alliés et faiblement alliés
  • pour trou traversant et Trou borgne
  • pour l'utilisation manuelle

Application – Exemples de matériaux pour tarauds

Allgemeine Baustähle
1.0035 S 185 (St 33)
1.0036 S 235 JRH
1.0039 S 235JRG1+CR
1.0060 E 335 (St 60-2)
Aciers de décolletage
1.0718 11SMnPb30
1.0721 10S20
1.0726 35S20
1.0758 60SPb20
Aciers de cémentation
1.0401 (C15)
1.7016 17 CR3
1.7131 16MnCr5
1.5919 15CrNi6
Aciers trempés et revenus non alliés
1.0402 C 22
1.1151 C22E (Ck22)
1.0503 C 45
1.1191 C45E (Ck45)
Cuivre pur, cuivre faiblement allié
2.0240 CuZn15
2.0265 CuZn30
Alliage cuivre-étain (bronze) à copeaux courts
2.1090.01 G-CuSn7ZnPb
2.1086.01 G-CuSn10Zn
Matières plastiques
PMMA
POM
PVC
Ensemble de tarauds manuels HSSG M12 composé d'un taraud ébaucheur et d'un taraud intermédiaire

Jeux de tarauds à main - un problème partagé est un problème à moitié résolu
#Teamwork

Le filetage avec des jeux de tarauds à main est la méthode traditionnelle et éprouvée pour réaliser à la main un filetage intérieur parfait. L'utilisateur peut plus facilement tarauder droit dans le trou et contrôle mieux le processus de taraudage. Les jeux de tarauds à main BAER sont des jeux 3 pièces, fabriqués selon DIN 352 et adaptés au Filetage standard métrique ISO. Un jeu se compose d'un Taraud ébaucheur (n° 1), d'un taraud intermédiaire (n° 2) et d'un taraud de finition (n° 3). Les trois se répartissent le travail de taraudage comme suit :

  • Taraud ébaucheur (n° 1) (1 anneau sur la queue) : forme A, entrée : 5-6 filets, enlève 65 % du profil de filetage
  • Taraud intermédiaire (n° 2) (2 anneaux sur la queue) : forme D, entrée : 3-4 filets, enlève 85 % du profil de filetage
  • Taraud de finition (n° 3) (sans anneau sur la queue) : forme C, entrée : 2-3 filets, enlève 100 % du profil de filetage

Les tarauds à main BAER ont une queue carrée fabriquée selon DIN10 et sont particulièrement adaptés à l'utilisation dans des tourne-à-gauche ou des outils de maintien. Vous pouvez ainsi réaliser un filetage intérieur à la main sans coincement. La force réduite exercée sur chaque taraud est également un avantage, car elle diminue le risque de rupture. Les jeux 3 pièces composés d'un taraud ébaucheur, d'un taraud intermédiaire et d'un taraud de finition (n° 3) sont utilisés pour le filetage grossier tel que M, BSW, UNC. Les tarauds à main BAER conviennent aux matériaux faciles à usiner jusqu'à 900 N/mm², tels que les aciers non alliés et faiblement alliés, et taraudent un trou traversant et trou borgne jusqu'à 2xD. L'avantage des tarauds à main en plusieurs pièces est que les différentes pièces d'un jeu se répartissent l'effort de coupe : il est ainsi plus facile de réaliser à la main un filetage droit et propre.

Les avantages en un coup d'œil :

  • effort réduit sur chaque taraud → risque de rupture plus faible
  • meilleur contrôle pendant le processus de filetage
  • pour une utilisation dans des tourne-à-gauche ou des outils de maintien

Jeux de tarauds à main HSSG (3 pièces) DIN 352 :

M 3 x 0.5 | M 4 x 0.7 | M 5 x 0.8 | M 6 x 1.0 | M 8 x 1.25 | M 10 x 1.5 | M 12 x 1.75 | M 14 x 2.0 | M 16 x 2.0 | M 18 x 2.5 | M 20 x 2.5 | M 22 x 2.5 | M 24 x 3.0

Filières HSS - pour des filetages externes parfaits
#roundruns

Les filières BAER servent à réaliser des filetages externes métriques à profil extérieur rond. Vous souhaitez les utiliser à la main ou à la machine ? Les deux sont possibles. Ces filières BAER, fabriquées en acier rapide haute performance HSS, conviennent aux applications courantes sur différents matériaux d'une résistance allant jusqu'à 800 N/mm². Il s'agit notamment des matériaux suivants : aciers de construction courants, aciers de décolletage, aciers de cémentation, aciers de traitement thermique non alliés, cuivre pur, cuivre faiblement allié et alliage de cuivre et d'étain (bronze) à copeaux courts, ainsi que matières plastiques. La construction symétrique permet de tailler dans les deux sens axiaux. Des trous sont présents sur l'extérieur : ils permettent de fixer la filière dans le porte-filière et d'éviter qu'elle ne tourne pendant l'utilisation. Les trous de copeaux, qui sont des perçages ou des cavités entre les arêtes de coupe, assurent le transport des copeaux. Ils recueillent les copeaux, les enroulent et les évacuent. Il est important de positionner l'outil perpendiculairement et de le lubrifier avec de l'huile de taraudage ou de la pâte de coupe. Nos filières pour filetages externes convainquent avant tout par leur excellente qualité, en plus d'un prix équitable. Filières BAER - pour des filetages externes parfaits.

Les avantages en un coup d'œil :

  • Faible encombrement
  • Réglage sans effort
  • Utilisation sur machines simples et machines multibroches
  • Montage de l'outil simple
  • Utilisation des deux côtés

Informations techniques :

  • DIN EN 22568 (anciennement DIN 223 B)
  • Tolérance du filetage : ISO-6g
  • Amorce : 1,5

Filières HSS DIN 223 :

M 3 x 0.5 | M 4 x 0.7 | M 5 x 0.8 | M 6 x 1.0 | M 8 x 1.25 | M 10 x 1.5 | M 12 x 1.75 | M 14 x 2.0 | M 16 x 2.0 | M 18 x 2.5 | M 20 x 2.5 | M 22 x 2.5 | M 24 x 3.0

Filière HSS DIN 223 du set BU312
Taraud manuel dans le porte-outil

PRO réglable Tourne-à-gauche - Outils de maintien ajusté pour Taraud
# s'adapte comme un gant

Le PRO ajustable Tourne-à-gauche est un outil d'actionnement pour Taraud fabriqué à partir d'un corps Moulage de zinc sous pression haut de gamme, qui permet de couper Filetage intérieur à la main. La qualité exceptionnelle de l'outil de treuillage ne réside pas seulement dans le matériau, mais aussi dans les Mâchoires de serrage premium, les poignées de maintien et la géométrie qui rendent l'outil extrêmement stable et utilisable avec une grande précision d'ajustement. Les longs leviers à droite et GAUCHE aident à couper à la perpendiculaire dans le trou et à appliquer facilement le Couple nécessaire. Un autre avantage est la facilité d'utilisation et les temps de changement réduits. Sur un côté, un levier peut être tourné pour pouvoir travailler dans des situations difficiles d'accès.

PRO réglable Tourne-à-gauche DIN 18140

No. 0 : M 1 - M 8 | 1/16-1/4
No. 2 : M 4 - M 12 | 5/32-1/2 | G 1/8
No. 4 : M 11 - M 27 | 7/16-1" | G 1/4-3/4

Porte-filière PRO avec guides de filière - on ne fait pas mieux
#tool perfectionists

Nos PRO porte-filières sont fabriqués en Moulage de zinc sous pression haut de gamme. Leur Type de construction très stable les rend très résistants, durables et précis. Avec les vis, vous fixez la filière dans un support adapté et l'empêchez ainsi de tourner pendant l'utilisation. De plus, ce Type de construction permet d'utiliser les guides de filière fournis. Les PRO guides de filières sont en acier de décolletage avec surface oxydée. Ils sont ainsi mieux ajustés, plus stables et plus durables que jamais. Ils offrent un guidage optimal pour réaliser un Filetage externe bien d'aplomb. Lors de leur utilisation, il est important que les trous du guide coïncident avec ceux de la filière afin d'assurer l'évacuation des copeaux.

PRO porte-filières DIN 22568

20 x 5 mm | 20 x 7 mm | 25 x 9 mm | 30 x 11 mm | 38 x 14 mm | 45 x 18 mm | 55 x 22 mm

Instructions pour insérer une filière avec guide de filière dans le porte-filière
Porte-outil court avec cliquet et taraud manuel serré

Cliquets d'outillage - couper le filetage avec la clé à cliquet
#comme en un tour de main

Nous te proposons l'outil d'actionnement avec cliquet dans la qualité éprouvée de BAER. Pour serrer le Taraud, le mandrin s'ouvre et se ferme facilement. Avec le levier, tu peux régler le mandrin sur la rotation à droite ou à gauche. La fonction de cliquet de Cliquet d'outil est particulièrement pratique lorsque tu dois tarauder dans des situations restreintes. Le taraudage se fait en un tour de main.

Cliquet à outils avec Fonction cliquet pour Taraud

No. 1 : M 1 - M 10
No. 2 : M 4 - M 12

Accessoires - comme une voiture sans autoradio
#toollove

Qui voudrait se passer d'Accessoires de qualité ? Certainement pas un passionné d'outils. Avec les accessoires parfaits, ce jeu de filetage devient ce qu'il est : un chef-d'œuvre et un outil polyvalent pour les amoureux de l'outillage. Une fois essayé, vous ne voudrez plus travailler autrement. Avec la jauge de filetage, vous pouvez déterminer le Pas d'un filetage externe existant (par ex. une vis), puis réaliser un filetage intérieur adapté avec le Taraud approprié. Le tournevis fourni permet de serrer et de desserrer les vis des guides de filières. Tout ce dont vous avez besoin au même endroit, immédiatement à portée de main, clairement rangé dans un coffret écologique.

Tournevis à fente et gabarit de taraudage
