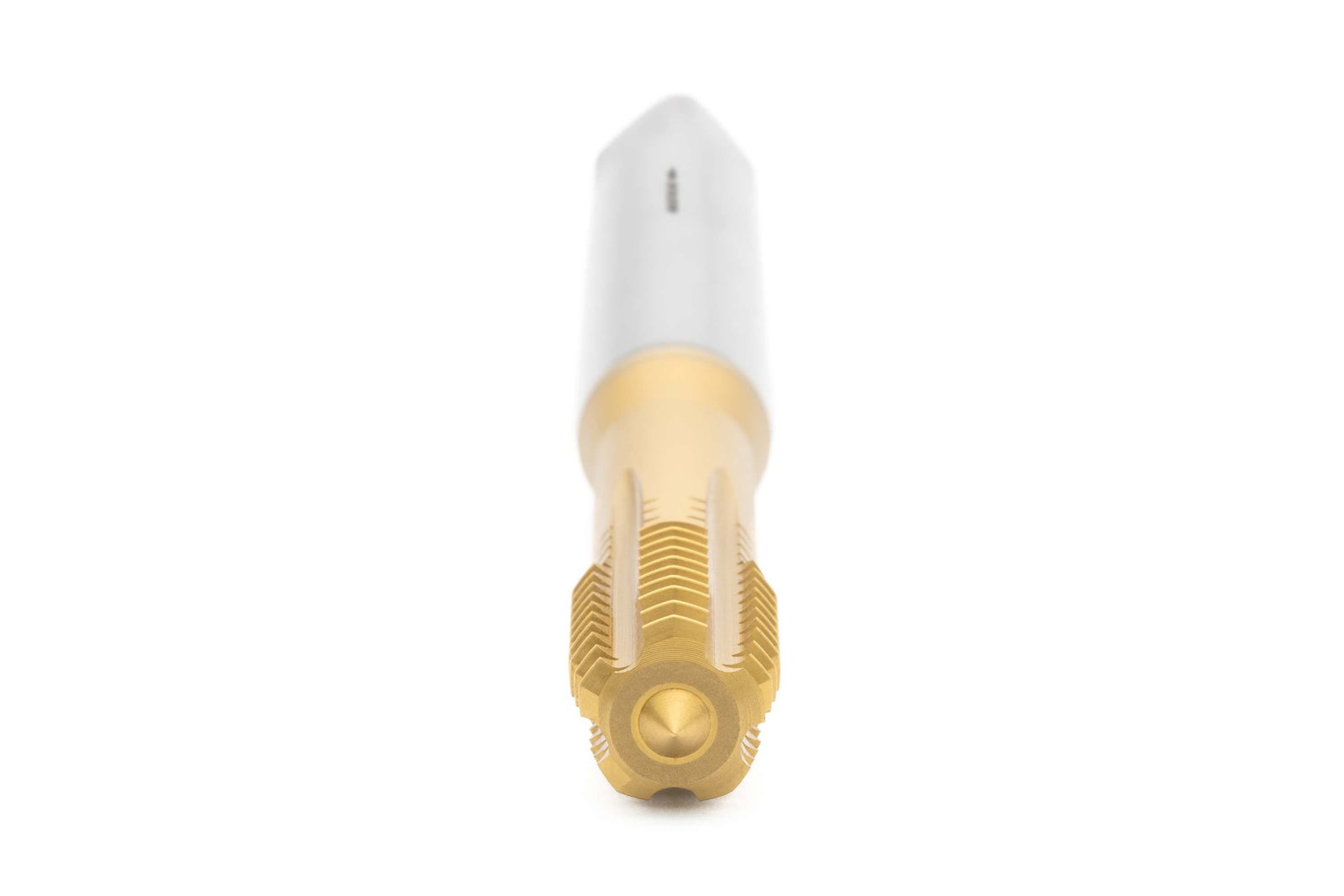

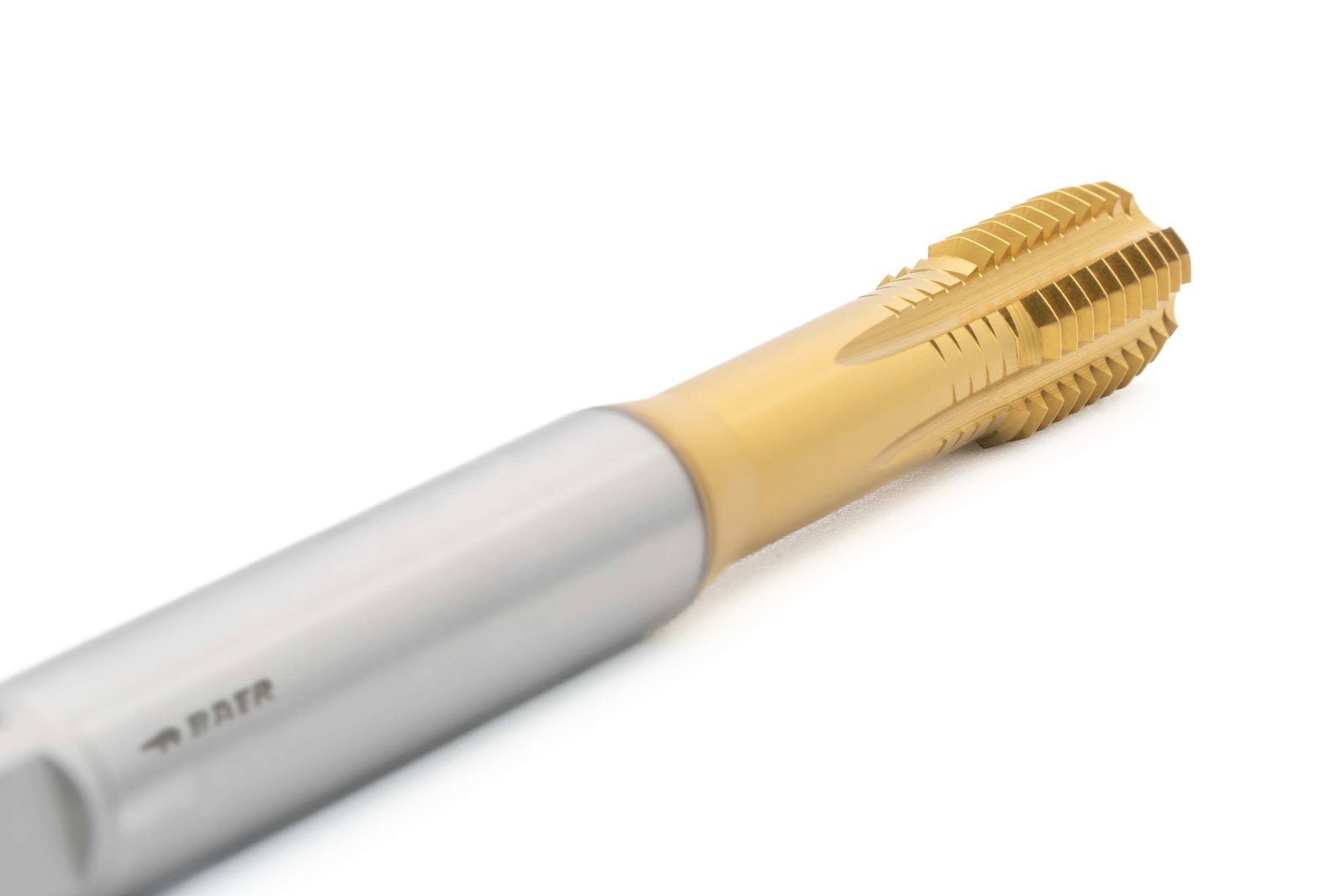

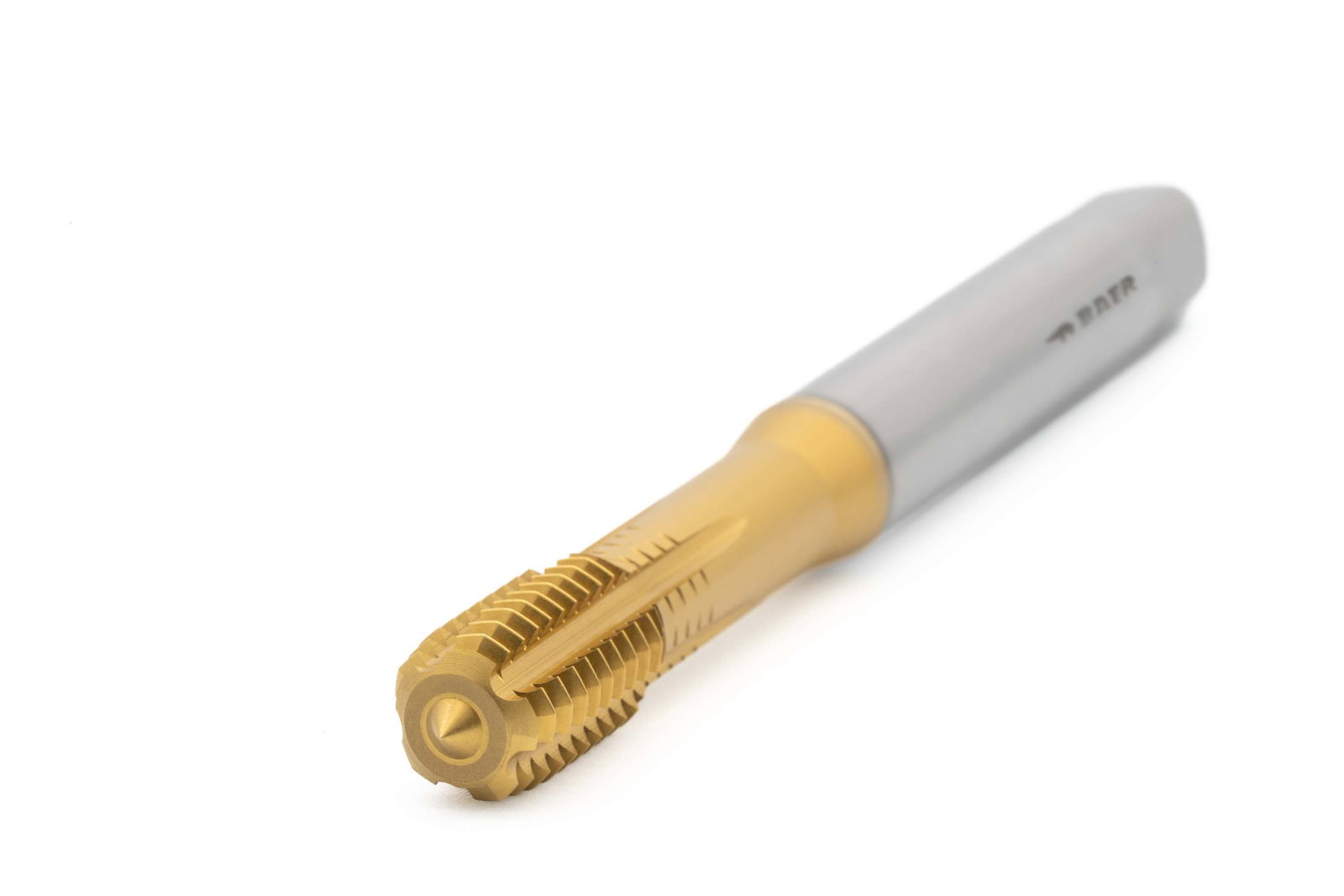

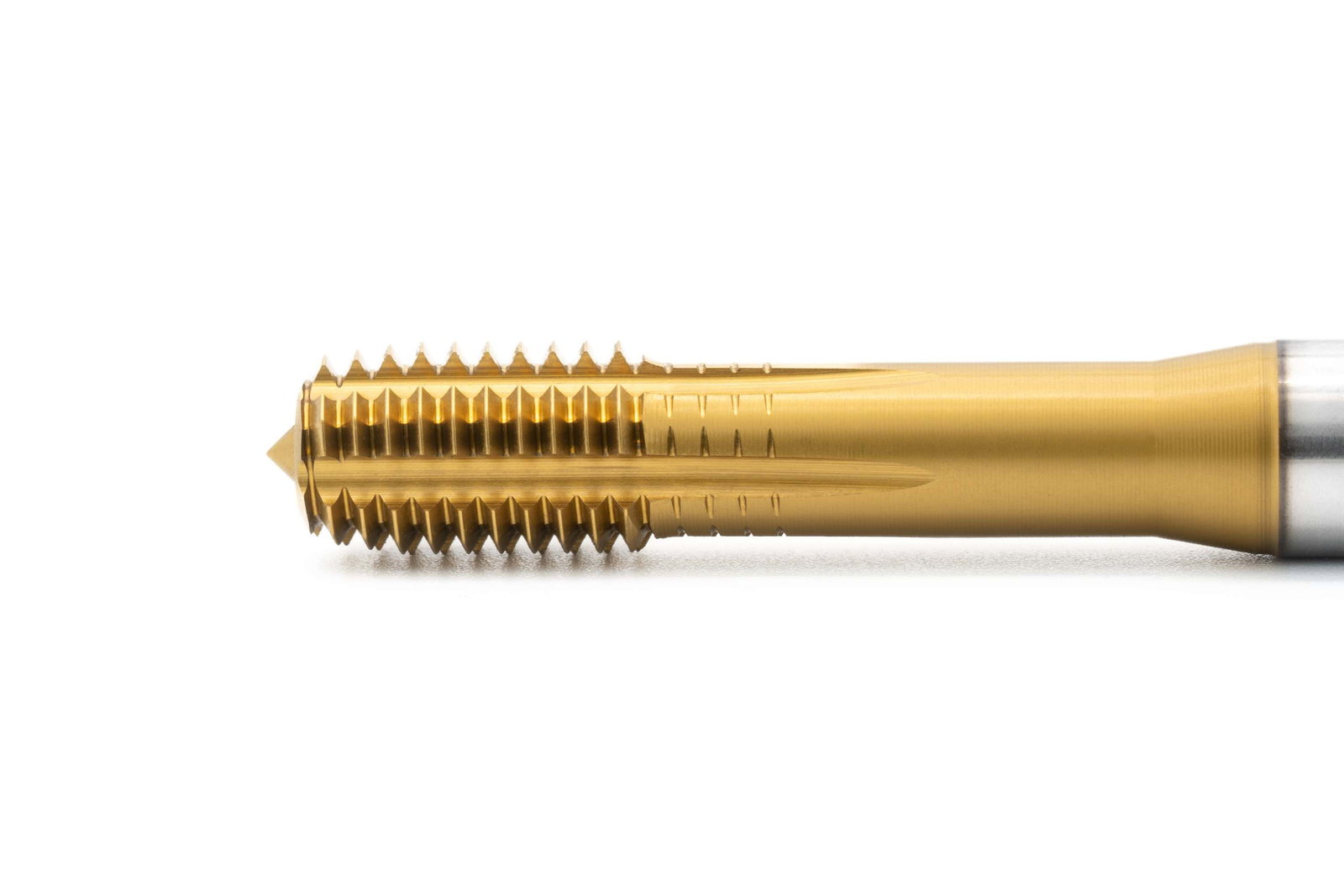

BAER SUPER HSSE- TiN Tarauds à refouler UNF No. 2 x 64 - DIN 2174
En stock
BAER SUPER HSSE- TiN Tarauds à refouler UNF No. 2 x 64 - DIN 2174
Les tarauds à refouler sont également appelés tarauds à refouler sans goujures. Ils produisent des filetages intérieurs particulièrement résistants par un procédé sans enlèvement de matière. Lors du refoulement, le profil polygonal comprime les fibres du matériau au lieu de les couper, comme c'est le cas pour le filetage par taraudage. Il en résulte une résistance accrue du matériau et un état de surface lisse. De petites poches de refoulement se forment à la pointe des filets obtenus.
Le refoulement génère de fortes forces de frottement : un graissage suffisant est donc indispensable. Les rainures de graissage assurent la lubrification nécessaire jusqu'à des profondeurs de 2,5 fois le diamètre.
Le formage à froid n'est pas possible avec tous les matériaux. Les métaux légers, le titane pur, les métaux non ferreux et les aciers, entre autres, s'y prêtent bien. Comme les couples requis ne peuvent pas être atteints manuellement, l'utilisation sur machine est indispensable.
Avantages des tarauds à refouler
- Aucun copeau produit
- Jusqu'à 20 fois plus de durée de vie de l'outil (par rapport aux tarauds à coupe)
- Utilisables simultanément pour trou traversant et trou borgne
- Large gamme de matériaux usinables
- Erreur de coupe du filetage impossible
- Aucune erreur de pas ni d'angle de flanc
- Très haute conformité au calibre
- Résistance accrue du filetage grâce à la déformation de la matière et à la continuité du flux de fibres
- Meilleure qualité de surface
- Vitesse de coupe nettement plus élevée
Comparaison
Dimensions
| Carré |
2,1 mm |
|---|---|
| Diamètre |
No. 2 |
| Diamètre nominal en mm |
2,184 |
| Diamètre nominal en pouces |
0,068 |
| Dimension |
UNF No. 2 x 64 |
| Pas |
64 |
| Pas en mm |
0,397 |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Tarauds à refouler |
| Matériel |
HSSE TiN |
| Norme de filetage |
UNF: Américain Filetage fin Unified National Fine selon ANSI B1.1 |
| Résistance à la traction à température ambiante |
jusqu'à 850 N/mm² | 25,5 HRC |
| Standard |
DIN 2174 |
| Tolérance |
2BX |
| Type de produit |
Tarauds à refouler |
Informations techniques - Tarauds
2,02 mm
Passage et Trou borgne jusqu'à 2,5 x D
Forme C avec rainures de lubrification
2-3 Passages
Sans copeaux
Refroidissement extérieur et - Graissage
HSSE TiN
jusqu'à 850 N/mm² | 25,5 HRC
2BX
Applications
- Aciers jusqu'à 850 N/mm²
- Aciers inoxydables jusqu'à 850 N/mm²
- Alliages d'aluminium coulés et corroyés Si <10% (longueur moyenne des copeaux)
- Cuivre, alliages de cuivre et laiton (copeaux longs)
Dessin technique
| Carré |
2,1 mm |
|---|---|
| D1 |
UNF No. 2 x 64 |
| D2 |
2,8 mm |
| Diamètre |
No. 2 |
| L1 |
45 mm |
| L2 |
7 mm |
| L3 |
12 mm |
Application – Exemples de matériaux
| Aciers de construction, aciers de cémentation | Vitesse de coupe vc en m/min | |
|---|---|---|
| 1.0050 | St 50-2 | 40 - 45 |
| 1.0718 | 11SMnPb30 | 40 - 45 |
| 1.7131 | 16MnCr5 | 40 - 45 |
| 1.7320 | 20MoCr3 | 35 - 45 |
| Aciers alliés, aciers trempés et revenus | Vitesse de coupe vc en m/min | |
|---|---|---|
| 1.0511 | C40 | 35 - 40 |
| 1.1269 | Ck85 | 35 - 40 |
| 1.1193 | Cf45 | 35 - 40 |
| 1.0601 | C60 | 35 - 40 |
| Aciers inoxydables (ferritique, austénitique, martensitique) | Vitesse de coupe vc en m/min | |
|---|---|---|
| 1.4105 | X6CrMoS17 | 15 - 20 |
| 1.4301 | X5CrNi18-10 (V2A) | 15 - 20 |
| 1.4571 | X6CrNiMoTi17-12-2 (V4A) | 15 - 20 |
| 1.4125 | X105CrMo17 | 15 - 20 |
| Aluminium pur, alliages d'aluminium coulés et corroyés Si < 10 % (copeaux de longueur moyenne) | Vitesse de coupe vc en m/min | |
|---|---|---|
| 3.0205 | Al99 | 40 - 45 |
| 3.3315 | AlMg5 | 40 - 45 |
| 3.1645 | AlCuMgPb | 40 - 45 |
| 3.2373 | G-AlSi9Mg | 35 - 40 |
| Alliages de cuivre, laiton (copeaux longs) | Vitesse de coupe vc en m/min | |
|---|---|---|
| 2.0060 | E-Cu 57 | 40 - 45 |
| 2.0321 | CuZn37 (Ms58) | 40 - 45 |
| 2.1020 | CuSn6 | 40 - 45 |
Vitesse de coupe vc [m/min]=(diamètre extérieur * π * vitesse de rotation) / 1000
Nombre de tours n [1/min]=(vitesse de coupe en m/min * 1000) / (diamètre extérieur * π)
Programmation de l'avance [mm/min]=Nombre de tours * Inclinaison
Veuillez noter que les vitesses de coupe ci-dessus sont des valeurs indicatives et doivent être adaptées en fonction du graissage et de l'actionnement.
