BaerCoil Ensemble de réparation du filetage G 3/8 x 19
En stock
BaerCoil Ensemble de réparation du filetage G 3/8 x 19
Avec ce kit BaerCoil® Réparation du filetage, il est possible de réparer les filetages traversants et borgnes en G (BSP) 3/8 x 19.
BaerCoil® Inserts filetés sont la meilleure solution pour tous tes besoins de réparation de filetage ! Avec eux, tu es en mesure de créer des connexions durables et solides. Avec les inserts, tu évites les rebuts dans tes pièces et tu peux les recycler. Les inserts sont précis et résistants à l'usure - ta vis reste fermement ancrée sans que le Insert fileté ne glisse.
Le BaerCoil® Insert fileté est la solution parfaite pour les filetages endommagés, sans que le Diamètre nominal ne soit modifié. Pour Réparation du filetage avec des inserts de filetage de fil, le filetage est percé et un nouveau Filetage CE (filet d'insertion) est taillé pour l'insert de filetage de fil. Souvent, ce filetage est aussi appelé filetage STI (STI=Screw Thread Insert). Ensuite, il faut visser l'insert fileté BaerCoil® dans l'ancien filetage et ainsi revisser les pièces. Avec BaerCoil® inserts de filetage, le filetage créé est beaucoup plus stable que le filetage d'origine.
Nos Inserts filetés font en sorte que les charges d'exploitation statiques et dynamiques soient répartis de manière égale sur chaque pas de vis. De plus, la flexibilité de Inserts filetés compense les éventuelles erreurs de pas et d'angle, de sorte qu'une transmission optimale de la force du boulon vers le filetage femelle est obtenue. C'est justement dans les constructions légères que BaerCoil® Inserts filetés aide à économiser Matériau de support et à utiliser des assemblages vissés plus petits ou plus courts. Dans l'aéronautique et la construction automobile, ils sont déjà un élément important. Ils permettent d'économiser considérablement du matériel et contribuent à la préservation des ressources.
Pour la réparation directement sur le filetage, ce kit de réparation de filetage contient différents outils auxiliaires, comme le Foret pour avant-trou, Tarauds manuels avec surdimensionnement pour Filetage d'insertion, Outil de vissage et Inserts filetés en acier inoxydable.
Ce kit ne contient pas Broyeur à tenons. Le tourillon peut être cassé avec Outil de montage. Pour cela, retirer le Outil de montage après l'avoir installé et le tourner de 90° pour qu'il repose sur le tenon. Frapper ensuite brièvement l'outil à l'arrière.
BaerCoil® Inserts filetés peut être raccourci si nécessaire, en fonction de la longueur requise, avec un Pince coupante ou autre.
Dimensions
| Diamètre |
3/8 |
|---|---|
| Dimension |
G (BSP) 3/8 x 19 |
| Inclinaison |
19 |
| Longueur |
2,0 D |
| T (Longueur à l'état monté) |
19,05 mm |
| Calcul de la longueur du filetage |
2,0 D signifie 2 fois le diamètre de calcul : 2 fois 9,525 mm=19,05 mm Diamètre nominal La longueur de G (BSP) 3/8 est d'environ 16,66 mm, mais selon la norme de calcul, la longueur est calculée avec le diamètre de 9,525 mm |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Inserts filetés - Kits de réparation |
| Matériel |
Acier inoxydable V2A (AISI 304, X5CrNi18-10, N°: 1.4301) |
| Norme de filetage |
G (BSP) : Filetage britannique standard Pipe selon DIN ISO 228 - Cylindrique Filetage de tuyau |
| Résistance à la traction à température ambiante |
>1400 N/mm² |
| Type |
Passage libre |
| Type de produit |
BaerCoil Kits de réparation de filetage |
| Résistance à la température |
315°C à long terme 425°C à court terme |
Applications
Toutes les utilisations normales pour Réparation du filetage et pour Renfort fileté des filets de passage et des filets de trous borgnes.
Dessin technique
| B (profondeur de filetage avec entrée) |
0,935 '' |
|---|---|
| D (profondeur minimale du carottage, sans pointe) |
0,988 '' |
| Diamètre |
3/8 |
| F (diamètre extérieur min. - max. avant installation) |
0,720 '' - 0,787 '' |
| Longueur |
2,0 D |
| T (Longueur à l'état monté) |
19,05 mm |
| P (profondeur) |
Le Insert fileté doit se trouver à 1/4 - 1/2 tours en dessous de la surface |
Contenu

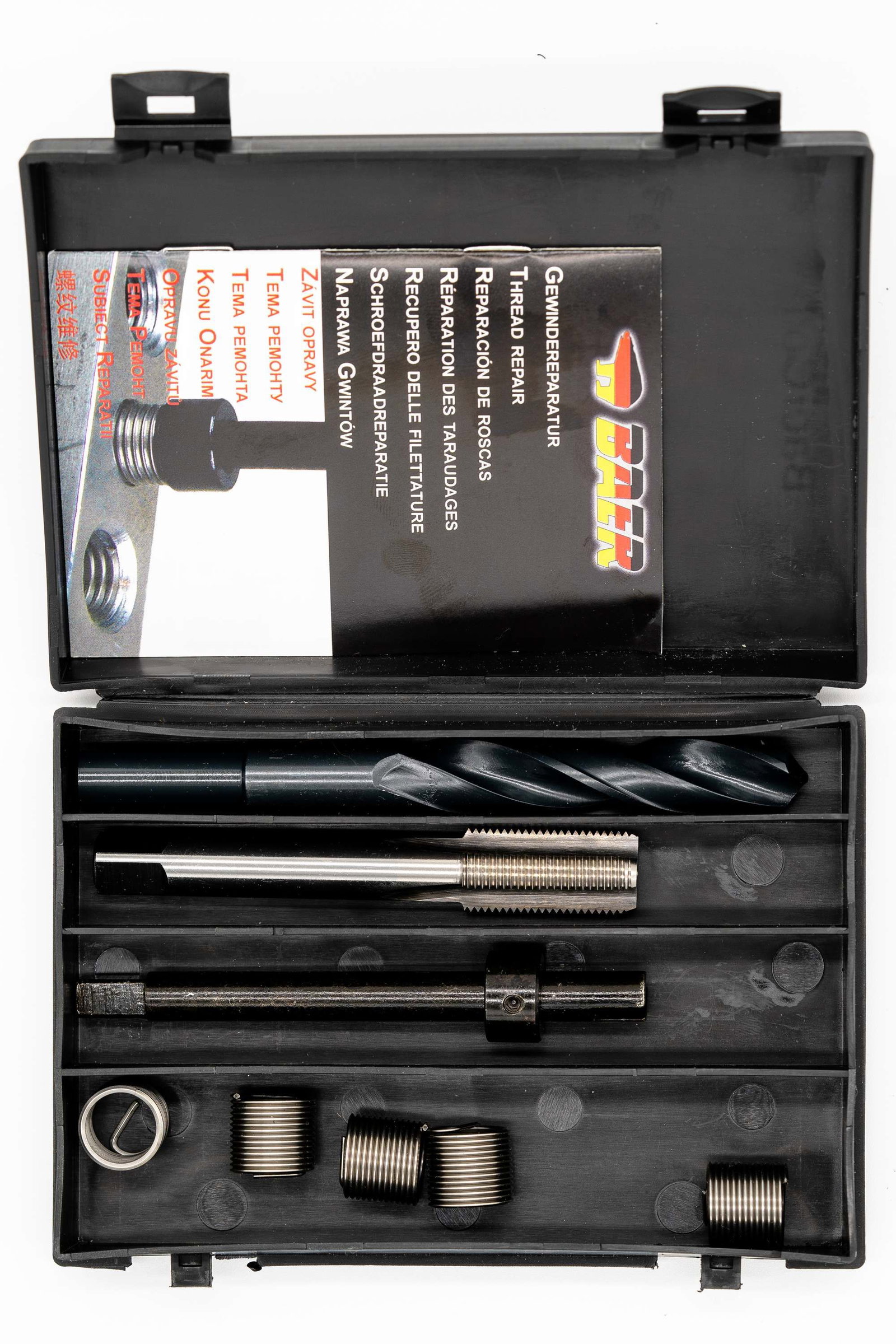

- 1 x 111170 : BaerCoil HSS Foret hélicoïdal avec tige abaissée 17,00 mm
- 1 x B3313 : BaerCoil HSSG Tarauds à incision G 3/8 x 19 EG
- 1 x EBW14 : BaerCoil Outil de montage G 3/8 x 19
- 5 x B8382-2 : BaerCoil Inserts filetés G 3/8 x 19 - Longueur : 2,0 D - Type : passage libre - Matériau : A2 (1.4301)
