Il n'y a pas que "le filetage", mais grâce à de nombreux développements parallèles, différents Types de filetage ont vu le jour. Pour que la vis (avec un filetage extérieur) et Écrou (avec un filetage intérieur) s'emboîtent l'une dans l'autre, elles doivent être conçues pour s'adapter. Afin de pouvoir utiliser des standards dans la construction, ces développements parallèles ont été regroupés dans des normes et offrent aujourd'hui une multitude de Normes de filetage différents. Celles-ci se distinguent en partie par leur Applications et leurs Profilés filetés particuliers. C'est pourquoi, chez BAER, nous avons un grand répertoire de différentes variantes à te proposer.
Normes de filetage: Classification des filetages de fixation et de mouvement
Les Types de filetage les plus utilisés servent à fixer des éléments de construction. Il est apprécié dans toutes les constructions et, contrairement aux rivets et aux collages par exemple, il peut souvent être détaché et réassemblé. Les filetages se retrouvent donc dans presque toutes les fixations qui doivent pouvoir être montées et démontées. Les Normes de filetage habituels du filetage de fixation comprennent le filetage métrique DIN 13 , le filetage américain UNC, le filetage britannique Whitworth et les Filetage de tuyau dans le domaine sanitaire et hydraulique, que tu peux tous acheter dans notre boutique.

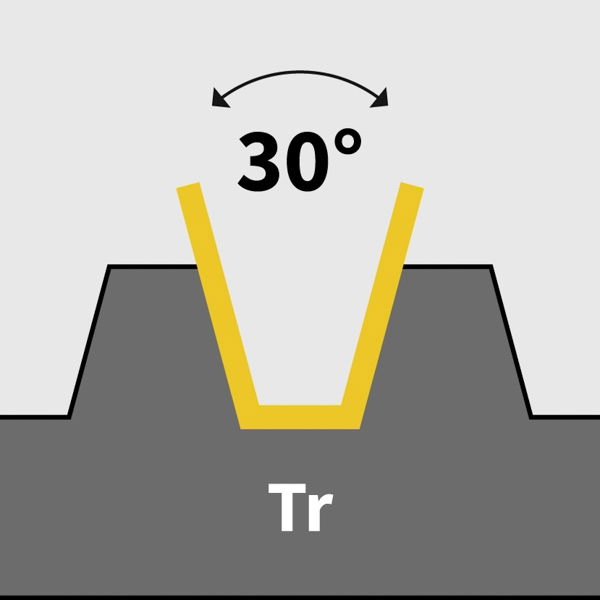

Il faut les distinguer des Types de filetage et Normes de filetage, qui sont utilisés pour transmettre des mouvements. On les trouve ainsi dans les broches pour parcourir une certaine distance en tournant. On en trouve aussi des exemples dans de nombreux types de presses, où l'on trouve souvent des vis Filetage trapézoïdal DIN 103 sont utilisées, car elles peuvent transmettre une force très élevée en raison de leur Profilé fileté très grossier et sont peu sujettes à l'usure.
Une particularité des Normes de filetage des filets de mouvement est qu'ils sont souvent formés filetage multiple. Par exemple, si le filetage est filetage double, la distance parcourue en un tour de vis est le double de celle d'un filetage normal à un seul tour, Comparaison.
Signification de Diamètre nominal, Diamètre des flancs et Diamètre du cœur dans les différents Normes de filetage

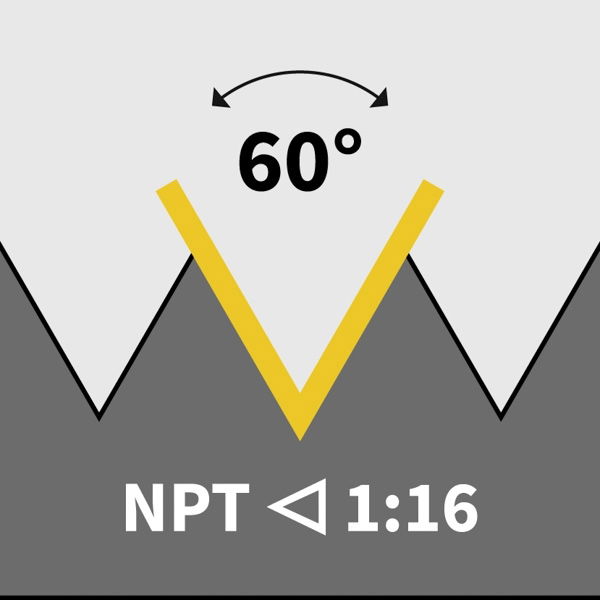

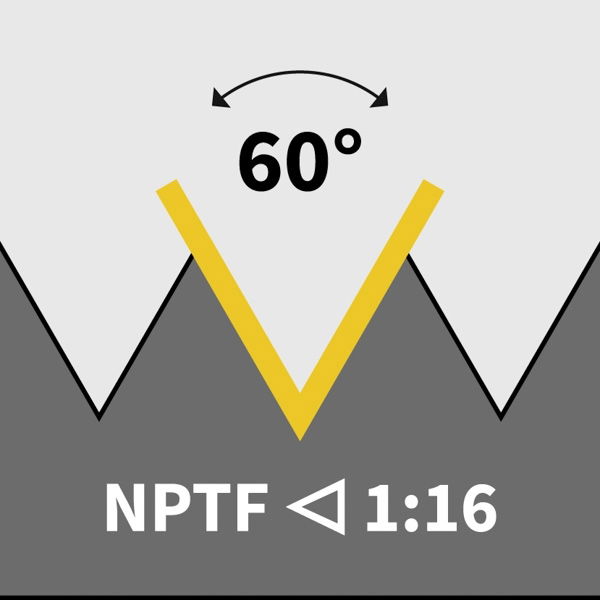

Dans les très nombreux Normes de filetage existants et encore utilisés aujourd'hui, la première étape consiste toujours à faire une distinction en fonction du diamètre. La plupart des Profilés filetés ont des filetages cylindriques et n'ont donc qu'un Diamètre nominal, Diamètre des flancs ou Diamètre du cœur. Relativement peu de filets sont conique et sont donc déterminés par les diamètres les plus petits et les plus grands, ainsi que par le rapport conique. Parmi les Filetage conique les plus courants, on trouve le filetage NPT, le National Pipe Taper Thread américain, le filetage BSPT, le British Standard Pipe Taper Thread et le filetage conique métrique. Obtiens un aperçu des nombreux modèles de Normes de filetage de Outils BAER - nous offrons la meilleure qualité au prix le plus juste.
Sur la plupart des Normes de filetage, le filetage est d'abord désigné par son Diamètre nominal. Le Diamètre nominal est en grande partie le diamètre extérieur arrondi du filet. Ainsi, si tu prends une vis métrique normale M 10, son diamètre extérieur est d'environ 10 mm et est donc également appelé Diamètre nominal.
Le Diamètre des flancs est le diamètre moyen entre le diamètre extérieur et Diamètre du cœur. Il dépend donc de la hauteur des pointes de filetage. Si l'on regarde le filetage de côté, Diamètre des flancs est un cylindre théorique qui divise le filetage en son milieu en pointes et vallées de même hauteur.
Le Diamètre du cœur du filet est le plus petit diamètre. Si tu veux tailler un Filetage intérieur avec un Taraudeuse, plus précisément Taraud, tu dois d'abord percer le Carottage. Ce Carottage pré-percé correspond au plus petit diamètre du filet.
Inclinaison Passages par pouce et - Termes importants pour le diamètre Angle du flanc Normes de filetage
Avec les diamètres, Norme de filetage et donc le profil de filetage sont déterminés par Inclinaison, ou les pas par pouce et Angle du flanc.
Comme pour le Diamètre nominal du Profilé fileté, le Inclinaison est indiqué en millimètres pour les filetages métriques et en pouces pour les filetages en pouces. Pour que tu puisses t'orienter facilement dans notre gamme, voici quelques explications :

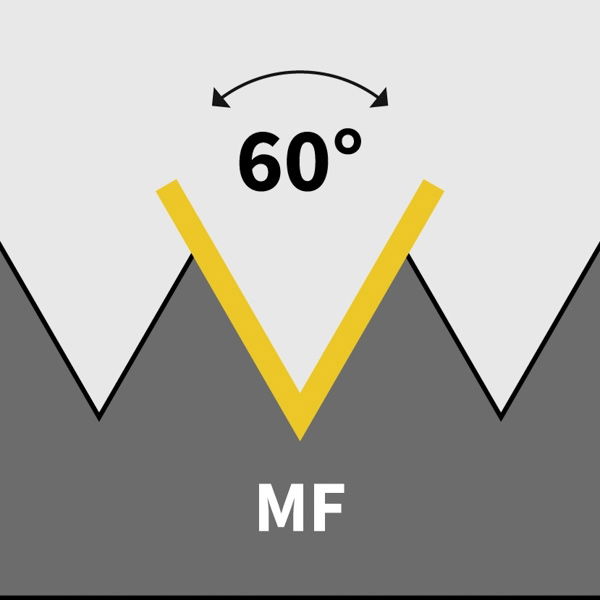

Pour Normes de filetage, qui suit le système métrique, la distance entre un Pointe filetée et le suivant Pointe filetée est mesurée et indiquée en millimètres. Pour Filetage standard M 5 x 0,8, la Inclinaison entre un Pointe filetée et le prochain Pointe filetée est de 0,8 mm. Si tu as maintenant un profil de filetage avec Filetage fin, le pas de filetage, c'est-à-dire la distance entre un Pointe filetée et le suivant Pointe filetée est plus petit.
Par contre, pour Normes de filetage, qui suit le système en pouces, on indique le nombre de pointes de filetage par 1" pouce de longueur de filetage (25,4 mm). Ainsi, si l'indication est de 20 filets par pouce (TPI=Threads per inch), il faut compter 20 Passages, ou plus précisément 20 pointes de filetage sur la distance d'un pouce de profil de filetage. Cela correspond à un Inclinaison de 1,27 mm, car 25,4 mm de longueur de filetage a 20 pointes de filetage.

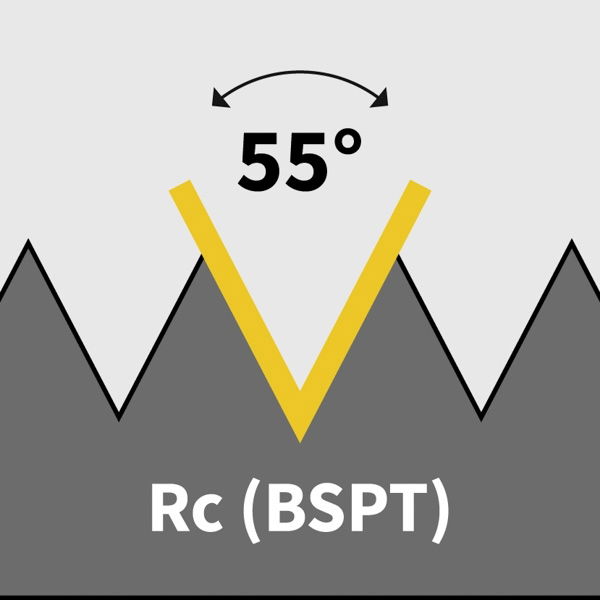

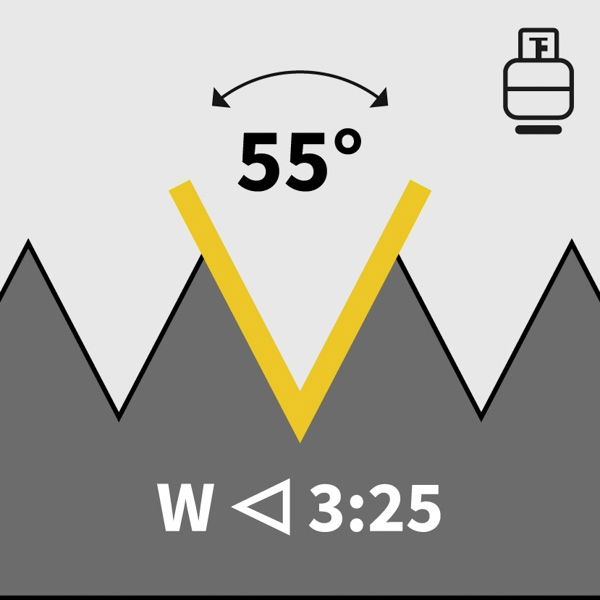

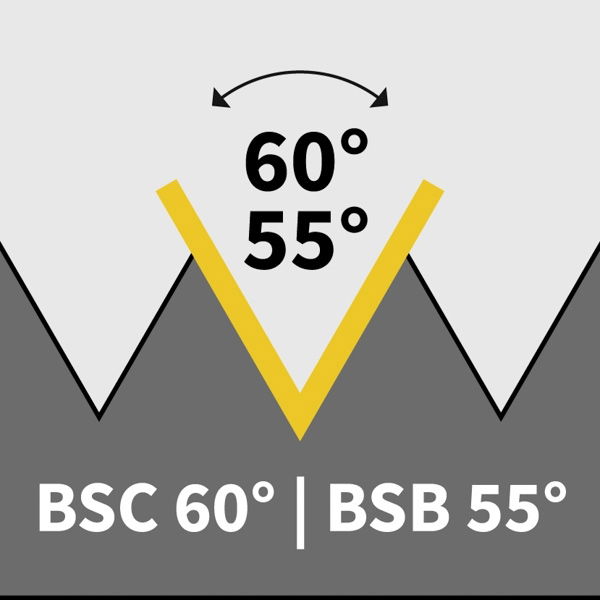

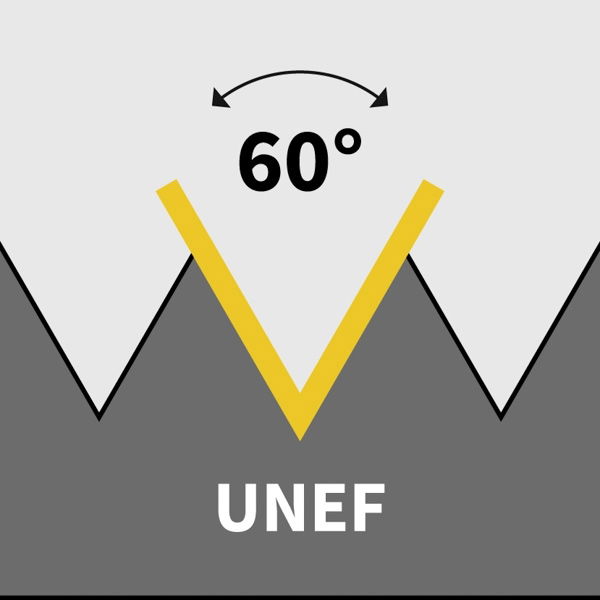

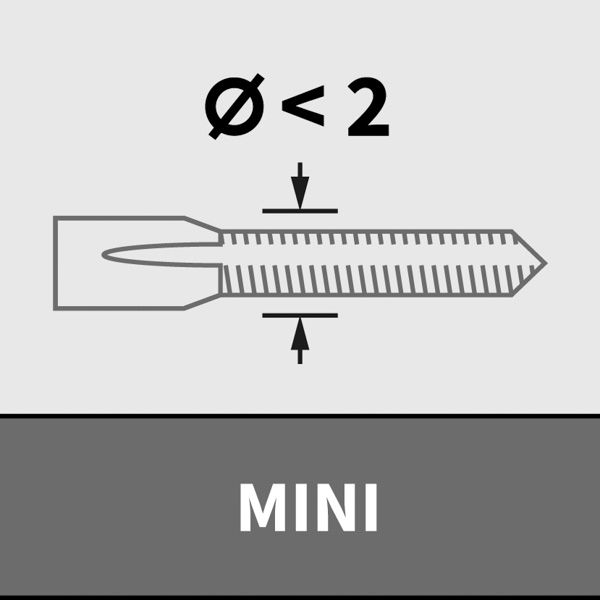

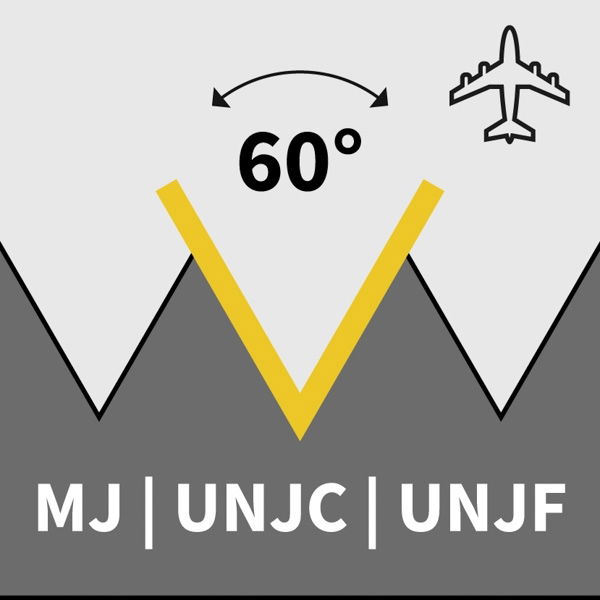

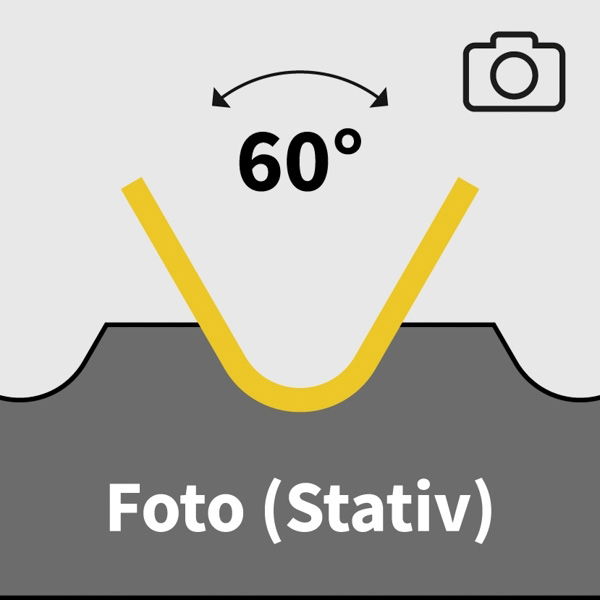

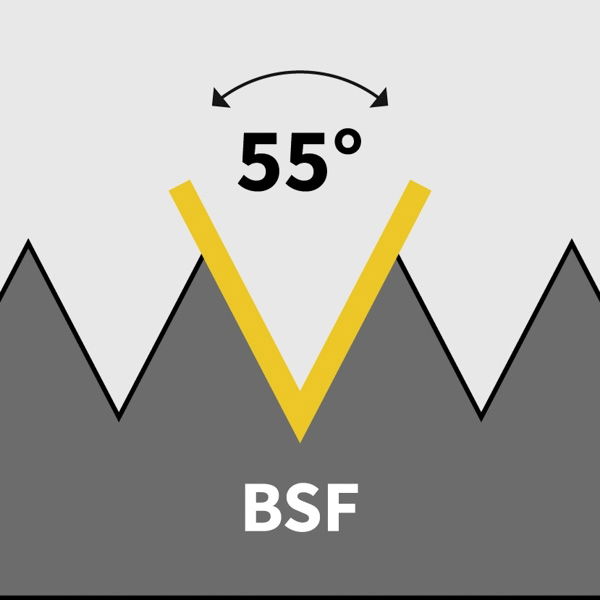

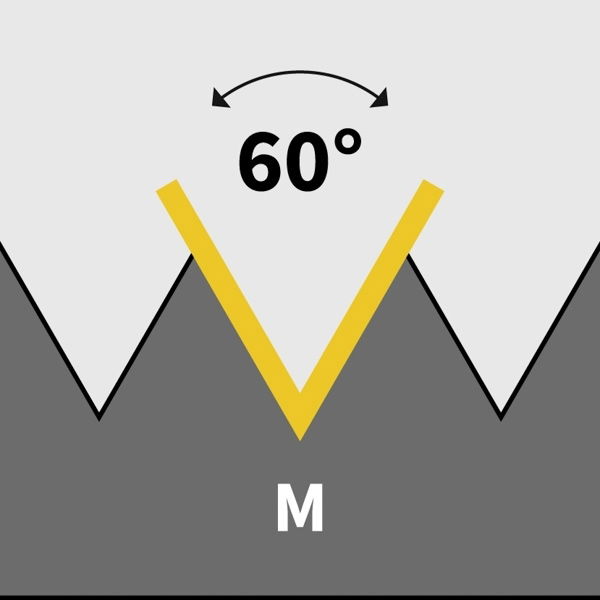

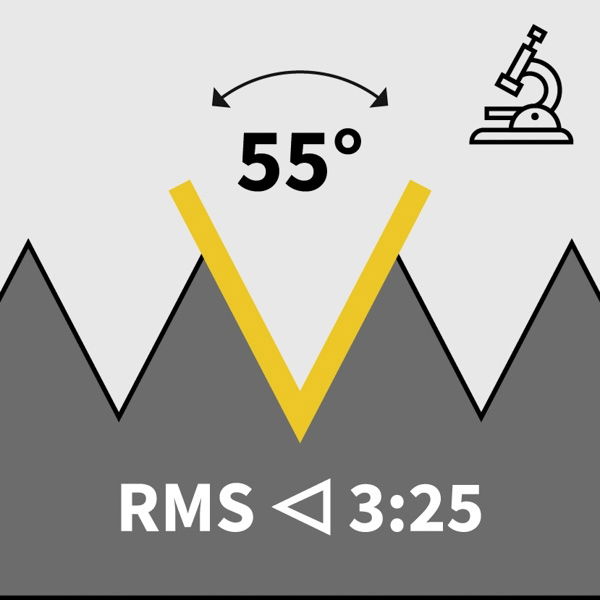

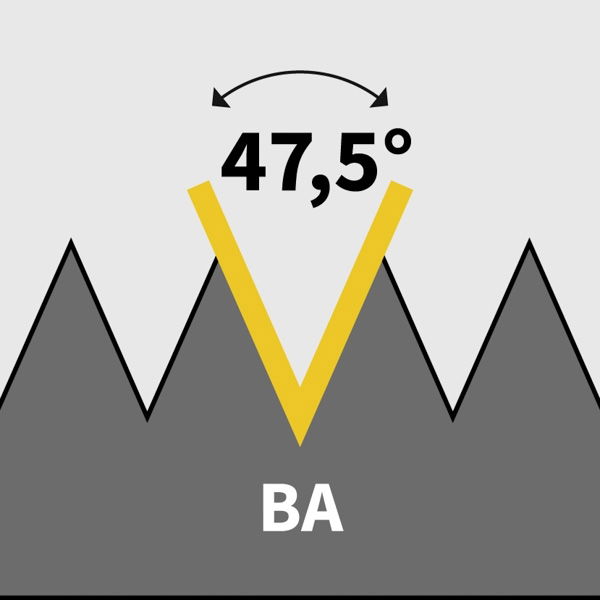

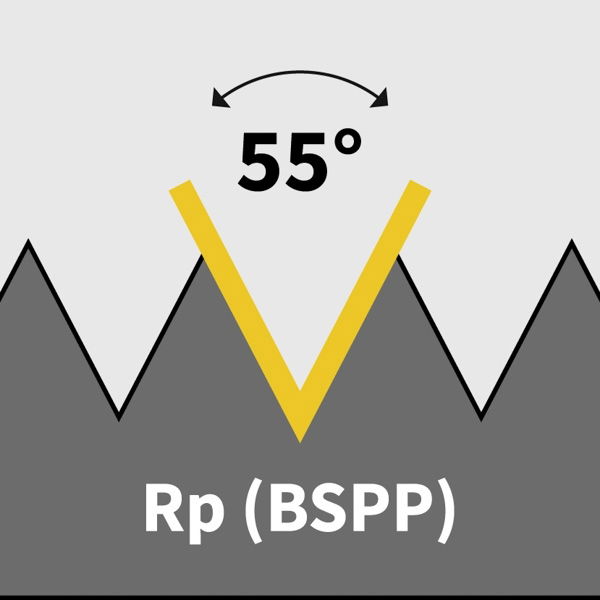

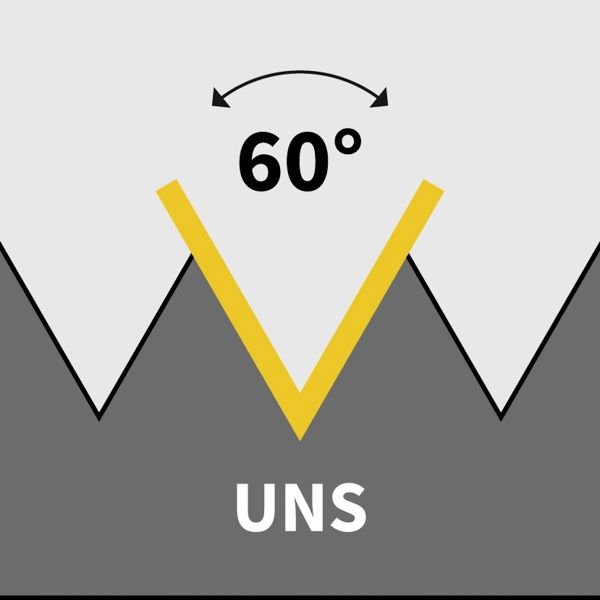

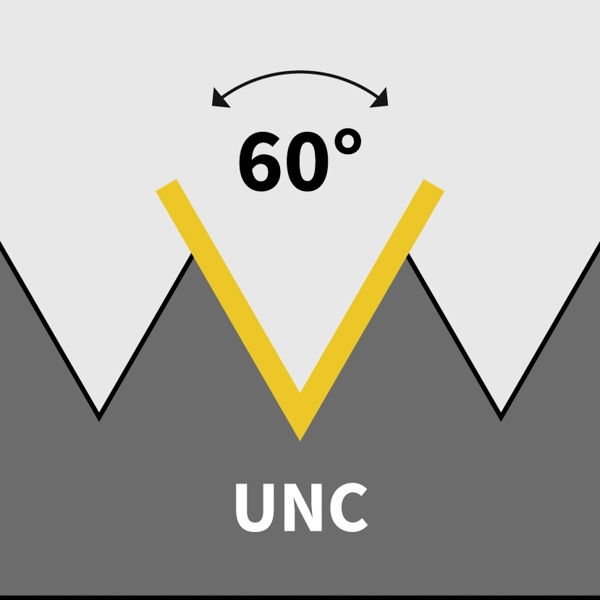

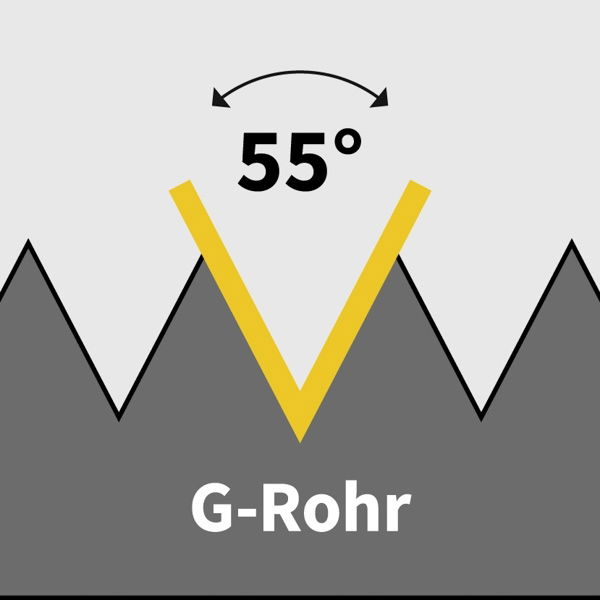

Le Angle du flanc du Profilé fileté désigne l'angle inclus dans le Pointe filetée, c'est-à-dire du plan ascendant de la pointe au plan descendant. Pour la plupart des Normes de filetage de notre boutique, le Angle du flanc est de 60° et donc tous les côtés sont de la même longueur dans Triangle de pas de filetage (triangle équilatéral). Cela s'applique à tous les filets métriques et à tous les filets américains Filetage de fixation. Cependant, les filets britanniques (Whitworth) ont presque tous un Angle du flanc plus pointu de 55° degrés.
Filetage à droite et Filetage à gauche en Normes de filetage
Dans la plupart des Normes de filetage, le filetage à droite est mentionné et le Filetage à gauche ne l'est pas. Le filetage à droite, beaucoup plus fréquent, se caractérise par le fait qu'il se visse dans le sens des aiguilles d'une montre et se dévisse dans le sens inverse. Le profil du filetage à gauche est complètement inversé, le filetage est vissé dans le sens inverse des aiguilles d'une montre (vers la gauche) et dévissé dans le sens des aiguilles d'une montre. Un exemple classique est le filetage des pédales de vélo , où l'une des pédales doit être fixée à droite et l'autre à gauche.
Les dimensions du filetage selon la norme, c'est-à-dire les dimensions pour les diamètres, Inclinaison et Angle du flanc ne sont pas influencées par le fait que le filetage soit à droite ou Filetage à gauche.
Particularités Normes de filetage, Types de filetage et Profilés filetés chez BAER

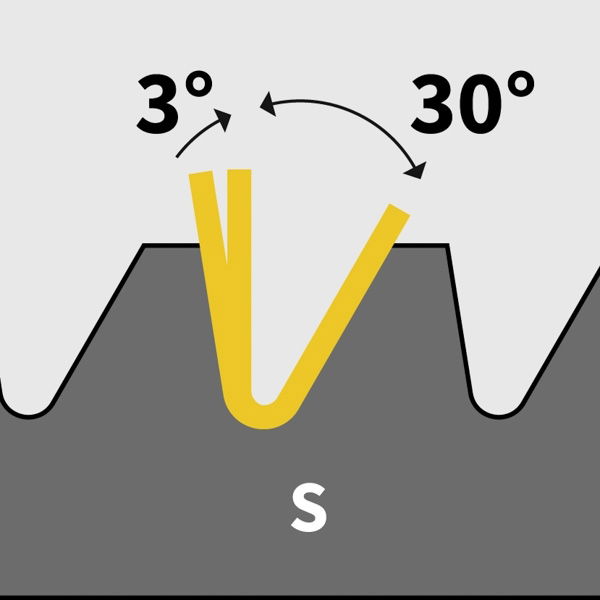

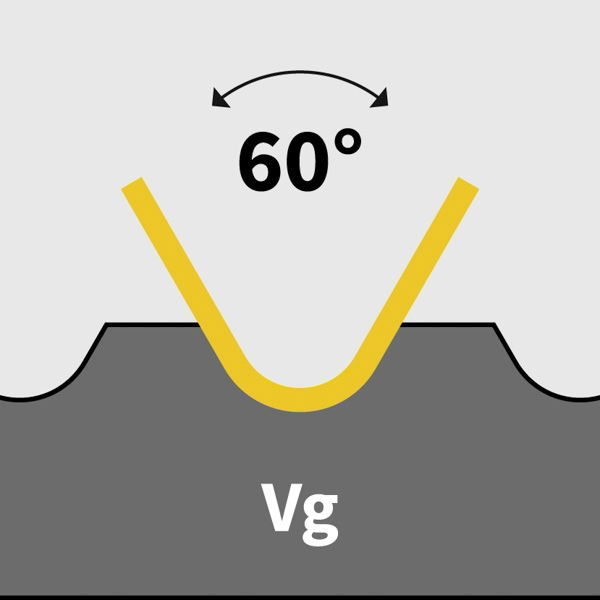

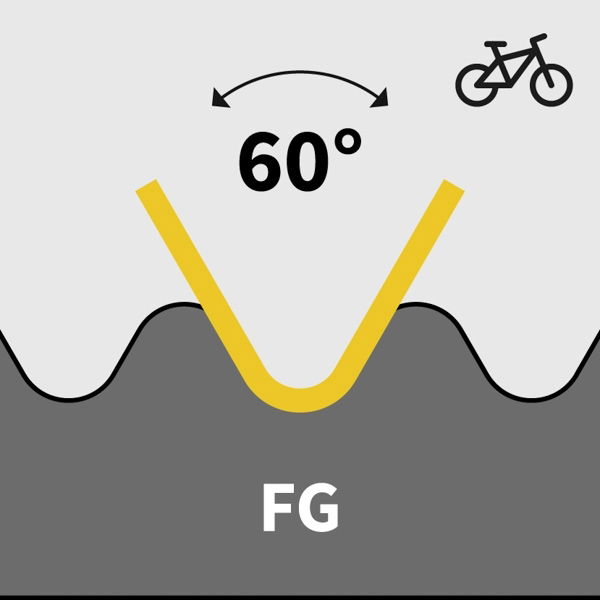

Il existe Profilés filetés, qui se distinguent considérablement des profils pointus habituels pour les filetages de fixation. Il y a par exemple le Filetage de scie dont les pointes de filetage présentent, comme une dent de scie, un côté très raide et un côté très plat et peuvent ainsi transmettre une charge très élevée d'un côté. Il existe en outre quelques normes concernant la filetage rond , avec la norme la plus courante, DIN 405, dont le profil de filetage n'est pas pointu mais rond, et qui est donc très apprécié pour les vis de fixation
Les raccords qui ne doivent pas être rendus difficiles par la saleté et la crasse sont utilisés.

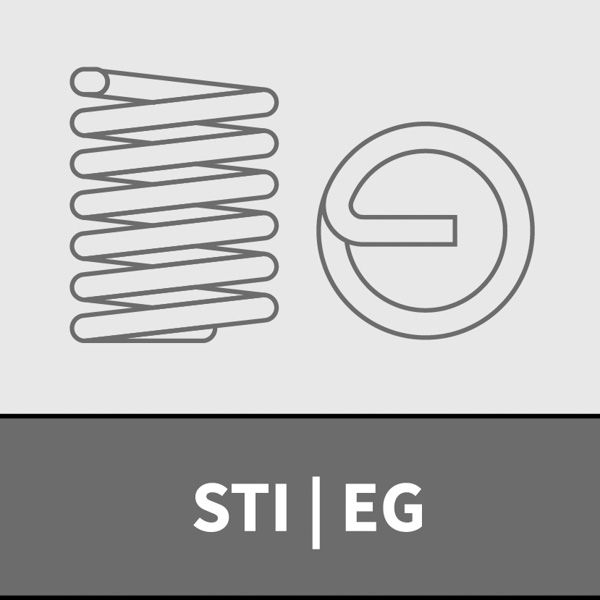

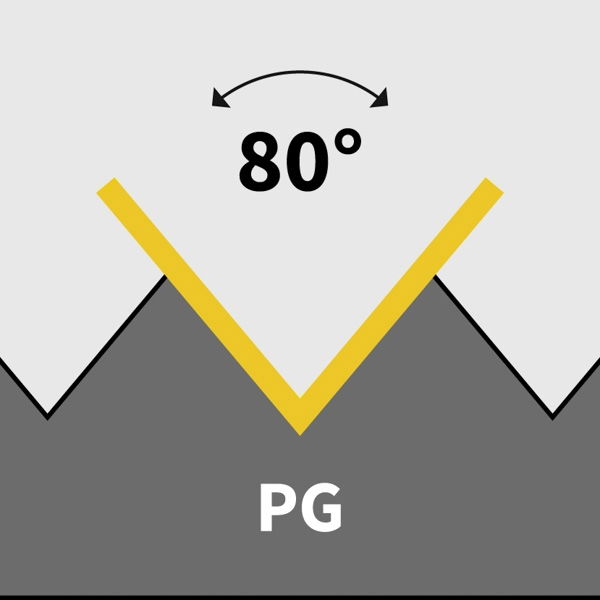

Les angles des flancs sont également très variés Filetage de tuyau blindé en acier Angle du flanc de 80°, ce qui rend la hauteur du filetage relativement plate.
Normes de filetage de BAER pour de nombreuses applications
Chez Outils BAER, grâce à notre offre riche, tu trouveras le bon Norme de filetage pour chaque domaine d'application . Nous sommes toujours à la pointe de la technologie et nous sommes heureux de te faire profiter de notre expertise. N'hésite donc pas, Contact nous te soutiendrons à tout moment et te donnerons des conseils professionnels sur Normes de filetage & Co. Laisse-toi convaincre par l'excellente qualité de BAER et profite d'outils et d'accessoires durables !
